理想情况下，同相和正交支路（I路和Q路）具有相等的幅度增益和90°相位偏差。但在实际应用中有多种原因会产生IQ两路不平衡，导致IQ信号出现镜像频率分量干扰。IQ不平衡主要包括：
-
I/Q偏移：指I信号或Q信号幅度上增加一个直流偏移值，两路信号幅值中心点不在0 V。
-
I/Q幅度增益不平衡：I/Q增益是所有I/Q信号振幅乘以一个相同的增益因子，两路信号振幅产生相同的变化。当两路信号乘以不同的增益因子时，I 和 Q 两路信号振幅产生不同的增益，即为I/Q幅度增益不平衡。
-
I/Q正交偏移：指 IQ 两路信号之间产生相位偏移，相角不等于90°，导致两路信号不正交。
DG70000提供IQ不平衡补偿和校正功能，以对外部输入的IQ信号进行不平衡校正。点击
>

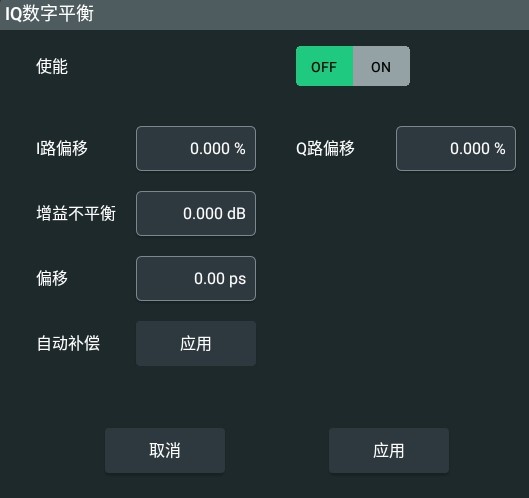

IQ数字平衡 进入IQ数字平衡设置菜单，如下图所示。
使能
点击“使能”右侧开关，当选择“ON”时，当前对于I/Q偏移、增益不平衡和相位偏移的设置生效。
I/Q 偏移
点击“I路偏移”/“Q路偏移”项的输入框，分别设置I路和Q路信号载波的振幅偏移（以百分比表示）。可设置范围-10%~10%，默认为0.000%。
增益不平衡
点击“增益不平衡”项输入框设置I和Q信号的增益偏差。该参数以dB表示，取值范围为-2 dB~2 dB，默认0.000 dB。
1 dB的偏差约为 12%，换算方法为：不平衡[dB]=20*log（|GainQ| / |GainI|）。增益不平衡取正值意味着Q矢量比I矢量放大了相应的百分比，负值则会产生相反的效果。
相位偏移
点击“偏移”项的输入框设置相位偏移，可设置范围为-2 ns~2 ns，默认0 ps。
自动补偿
如果用户需要将待测设备的IQ不平衡校正为IQ平衡状态，需要给设备I、Q调制输入端子（ [MOD IN2] ），提供10 MHz~100 MHz的IQ点频信号，然后点击“自动补偿”右侧的 应用 ，系统将根据检测到的输入IQ点频信号自动校正IQ不平衡参数，并在UI界面中显示直流、增益、IQ 正交偏移补偿值。
应用
点击菜单下方 应用 确认当前设置，点击 取消 取消本次设置。
您可在调整过程中连接频谱分析仪观察信号的质量变化。
