Excel 编程实例

本例使用的程序：Microsoft Excel 2010

本例实现的功能：发送*IDN?命令，读取设备信息。

1. 新建一个启用宏的Excel文件，本例中命名为Demo_Excel.xlsm。

2. 运行Demo_Excel.xlsm文件，单击Excel文件左上角的文件 > 选项，打开如下图所示界面。在左侧点击“自定义功能区”，勾选“开发工具”，点击确定。此时，Excel的菜单栏将显示“开发工具”菜单。









3. 在Excel的一个单元格中填入设备资源描述符，例如设备资源描述符为USB0::0x1AB1::0x0600::DG7F910400000::INSTR，将其填入SHEET1.CELLS(1,2)（即Sheet1的B1单元格）中。单击“开发工具”菜单选择Visual Basic选项，打开Microsoft Visual Basic。

4. 在Visual Basic页面的菜单栏选择“工具（T）”单击“引用（R）”。

   在弹出的对话框中选中VISA Library，单击确定按钮即可引用VISA Library。









   如果您在上图左侧的列表中无法找到VISA Library，请按照如下方法查找：

   1. 请确保您的计算机已经安装NI-VISA库。

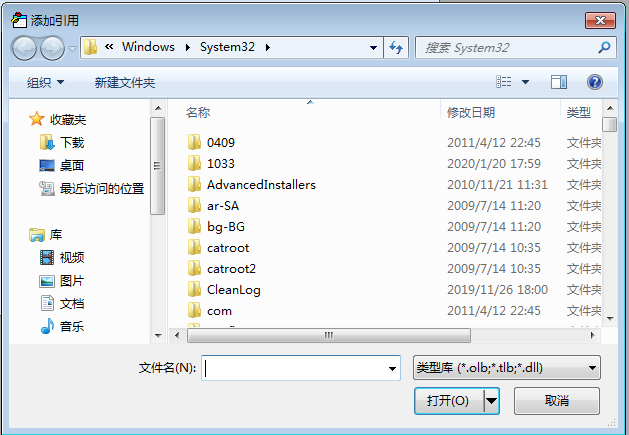

   2. 点击右侧的“浏览（B）…”进行查找，查找范围为C:\WINDOWS\system32，文件名为visa32.dll，如下图所示。








5. 在“开发工具”菜单下点击“查看代码”，进入Microsoft Visual Basic页面，添加如下代码并保存。

   提示： 若第1步新建的Excel文件不是启用宏的文件，此时，将弹出“无法在未启用宏的工作薄中保存以下功能”的提示消息，此时，请根据提示将工作薄保存为启用宏的文件（文件后缀名变成.xlsm）即可。

   Sub QueryIdn()

       Dim viDefRm As Long
       Dim viDevice As Long
       Dim viErr As Long
       Dim cmdStr As String
       Dim idnStr As String * 128
       Dim ret As Long

       ‘打开设备，设备资源描述符在SHEET1的CELLS(1,2)中’
       viErr = visa.viOpenDefaultRM(viDefRm)
       viErr = visa.viOpen(viDefRm, Sheet1.Cells(1, 2), 0, 5000, viDevice)

      ‘发送请求，读取数据，返回值在SHEET1的CELLS(2,2)中’
       cmdStr = "*IDN?"
       viErr = visa.viWrite(viDevice, cmdStr, Len(cmdStr), ret)
       viErr = visa.viRead(viDevice, idnStr, 128, ret)
       Sheet1.Cells(2, 2) = idnStr

      ‘关闭设备’
       visa.viClose (viDevice)
       visa.viClose (viDefRm)

   End Sub


6. 添加按钮控件：在“开发工具”菜单下点击“插入”，在“表单控件”选择按钮后放在Excel单元格中。此时，弹出“指定宏”界面，选中“Sheet1.QueryIdn”，单击“确定”即可。







   按钮默认的名称为“按钮1”。右击按钮，在弹出的菜单中先选择“编辑文字(X)”，将按钮名称改为“*IDN?”。

7. 点击“*IDN?”按钮，即发送请求，读取数据，返回值在SHEET1的CELLS (2,2) 中。
