LabVIEW 编程实例

本例使用的程序：LabVIEW 2009

本例实现的功能：查找仪器地址、连接仪器、发送命令并读取返回值。

1. 运行LabVIEW，新建一个VI文件，命名为Demo_LABVIEW。

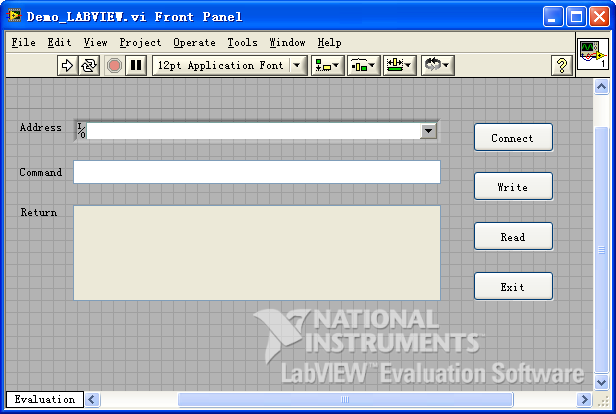

2. 在前面板界面添加控件，包括地址栏、命令栏和返回值栏以及连接、写入、读取和退出按钮。

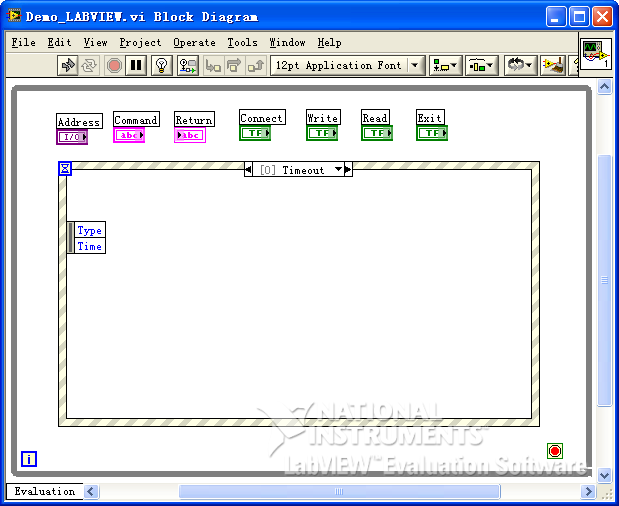

3. 点击Window菜单下的“Show Block Diagram”，创建事件结构。


4. 添加事件，包括连接仪器、写操作、读操作和退出。

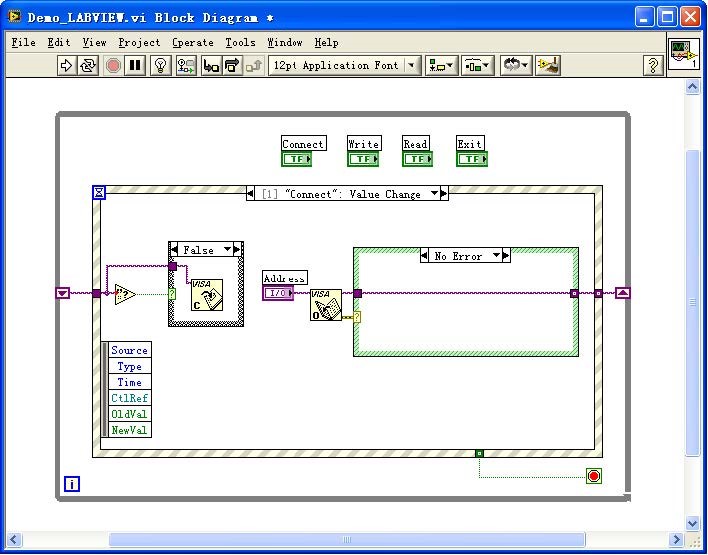

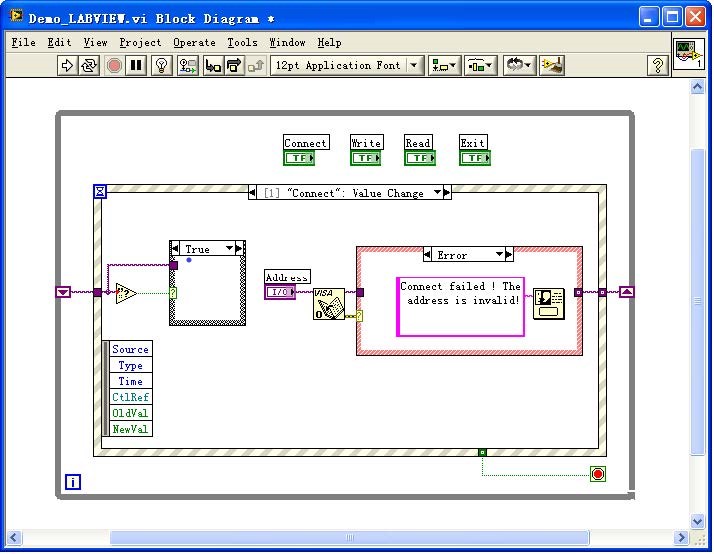

   1. 连接仪器（包括出错处理）：

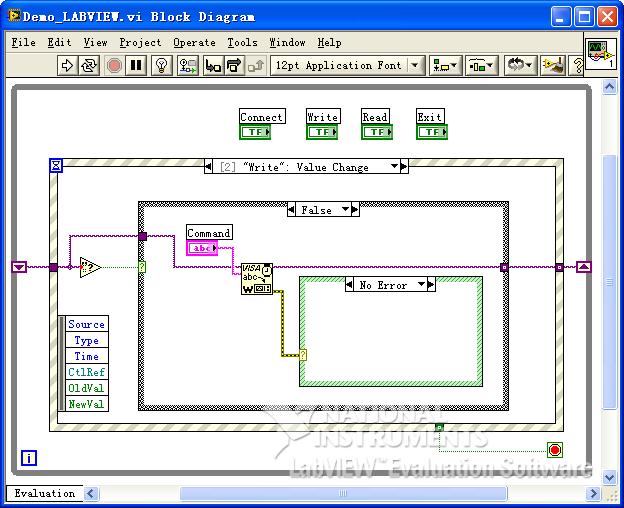

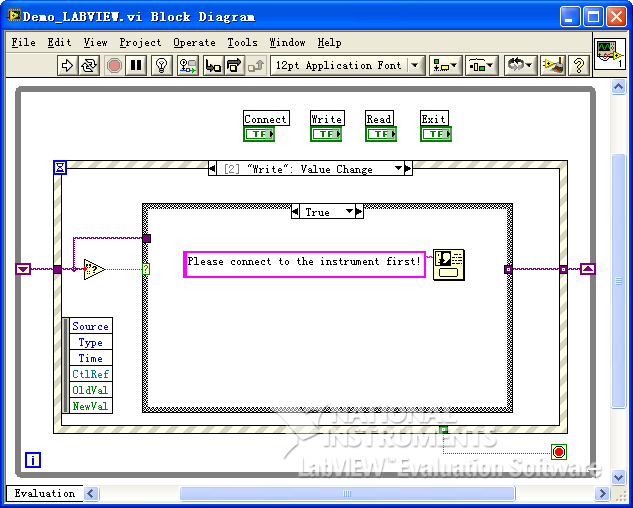

   2. 写操作（包括出错判断）：

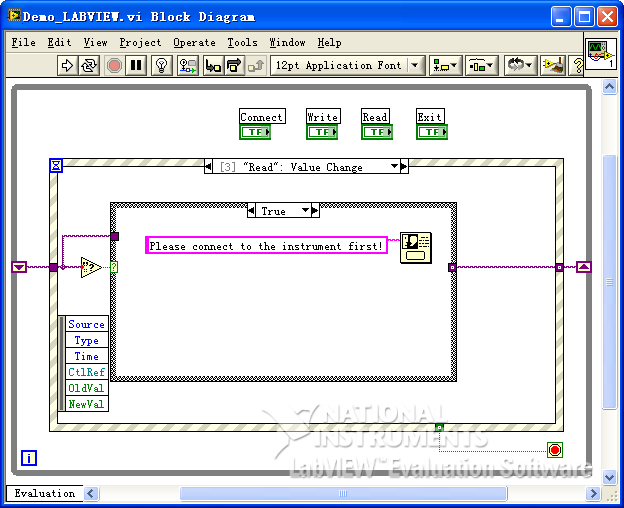

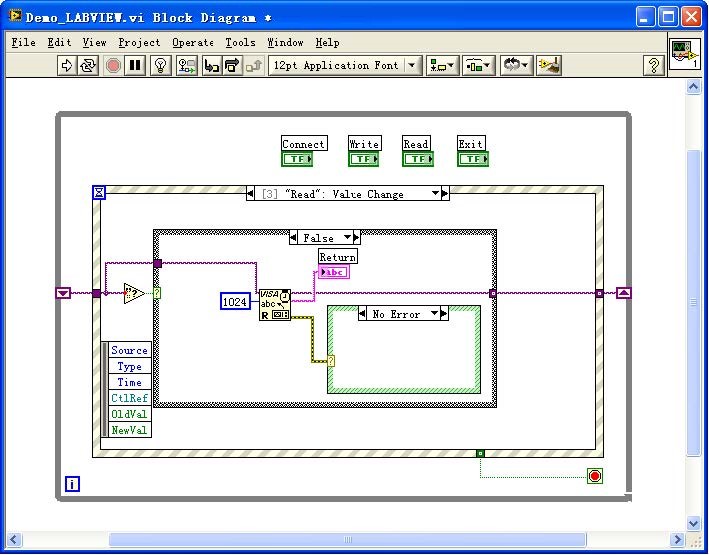

   3. 读操作（包括出错处理）：

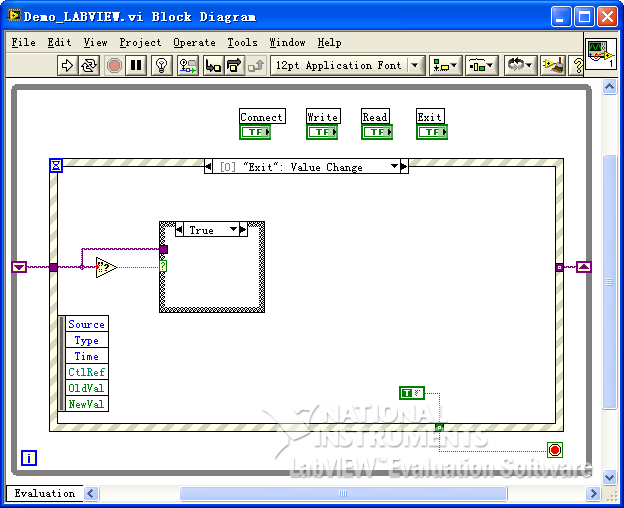

   4. 退出：

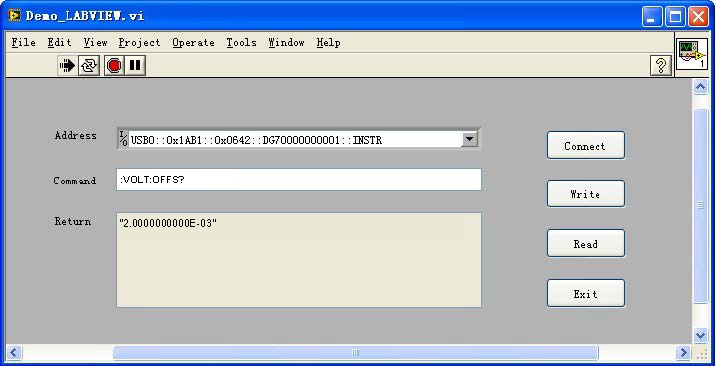

5. 运行程序，出现如下图所示界面。点击“Address”下拉框选择VISA资源名称，点击“Connect”连接仪器，在“Command”文本框中输入命令，点击“Write”写入仪器。若为查询命令，点击“Read”按钮，“Return”文本框显示返回值。
