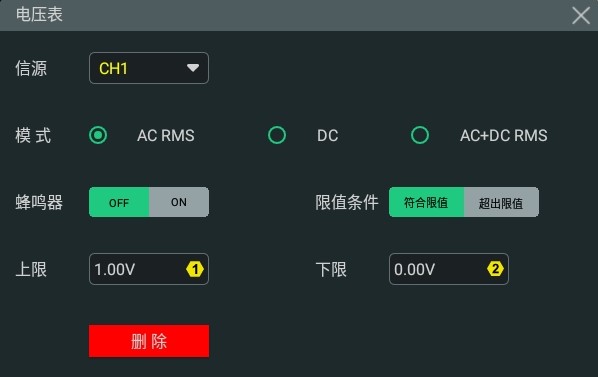

测量设置

选择测量信源

点击 信源 下拉菜单选择所需的信源。模拟通道CH1~CH4均可以作为测量信源。

在模拟通道CH1~CH4未打开的情况下，也可进行DVM测量。

选择测量模式

在 模式 项中选择所需的模式。DVM测量模式包括AC RMS、DC和AC+DC RMS。

• AC RMS：显示所采集数据移除了直流分量的均方根值。

• DC：显示所采集数据的平均值。

• AC+DC RMS：显示所采集数据的均方根值。

设置限值

点击 蜂鸣器 开关可选择打开或关闭蜂鸣器，当开打蜂鸣器时，可选择在在符合或超出限值时发出蜂鸣。

• 限值条件设置

  点击 限值条件 选择所需的条件。限值条件包括符合限值和超出限值。

  • 符合限值：当电压值在设置的限值范围内，启用或禁用蜂鸣器。

  • 超出限值：当电压值在设置的限值范围外，启用或禁用蜂鸣器。

• 限值上限和限值下限设置

  点击 上限 输入框，通过弹出的数字键盘设置电压限值的上限；也可以旋转对应的多功能旋钮设置此值。

  点击 下限 输入框，通过弹出的数字键盘设置电压限值的下限；也可以旋转对应的多功能旋钮设置此值。
