采样率

采样是指示波器按照一定的时间间隔将模拟信号转换为数字信号，并且顺序存储的过程。采样率为该时间间隔的倒数。

在 水平 系统菜单中，“采样率”项为当前的采样率值。采样率同时显示在屏幕上方状态栏中，如下图所示。

模拟通道的采样率和当前操作的通道模式相关。本示波器单通道模式实时采样率最高为4 GSa/s，半通道模式实时采样率最高为2 GSa/s，全通道模式实时采样率最高为1 GSa/s。

• 单通道模式：只开启一个通道，为单通道模式。

• 半通道模式：任意开启两个通道为半通道模式。

• 全通道模式：任意开启 3 个通道或 4 个通道全部开启，为全通道模式。

采样率过低对波形产生如下影响：

• 波形失真：由于采样率低造成某些波形细节缺失，使示波器采样显示的波形与实际信号存在较大差异。





• 波形混叠：由于采样率低于实际信号频率的2倍（Nyquist Frequency，奈奎斯特频率），对采样数据进行重建时的波形频率小于实际信号的频率。

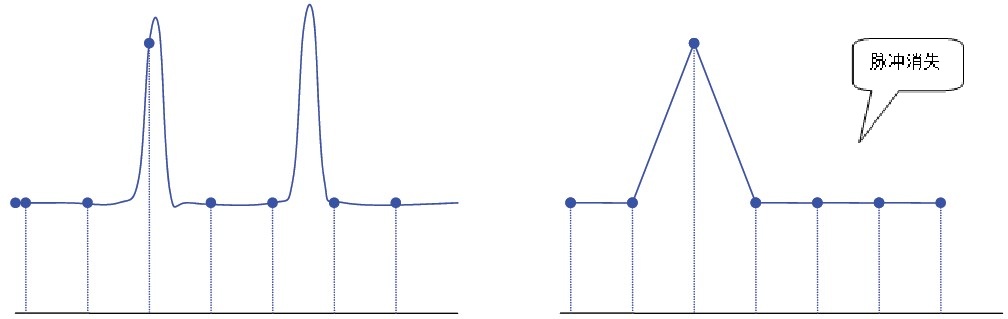

• 波形漏失：由于采样率过低，对采样数据进行重建时的波形没有反映全部实际信号。
