本示波器的模拟通道除了支持普通无源探头外，还支持有源探头，并可以自动识别当前接入探头的探头类型和探头比。有关探头的详细技术信息请参考相应的探头用户手册。

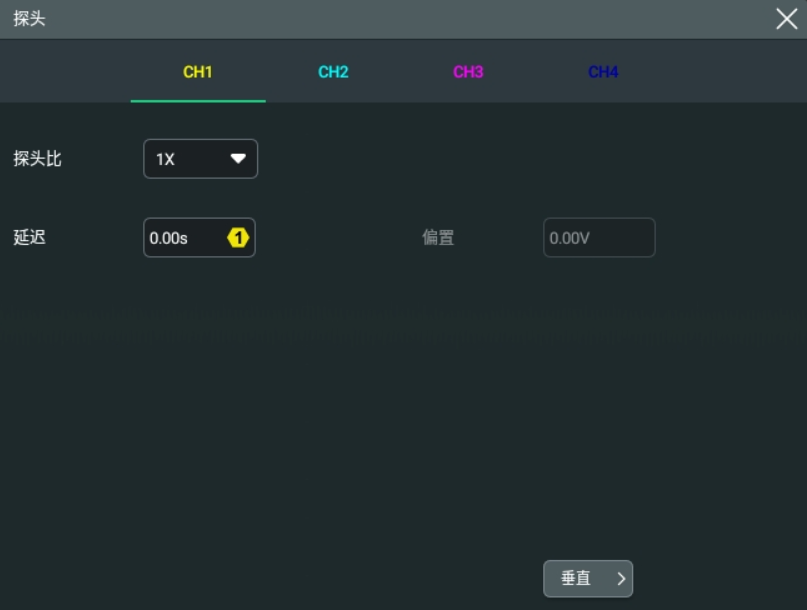

使用触摸屏功能，点击屏幕下方的通道状态标签，弹出 垂直 菜单。然后点击 探头 按钮，可进入 探头 配置菜单，如下图所示。

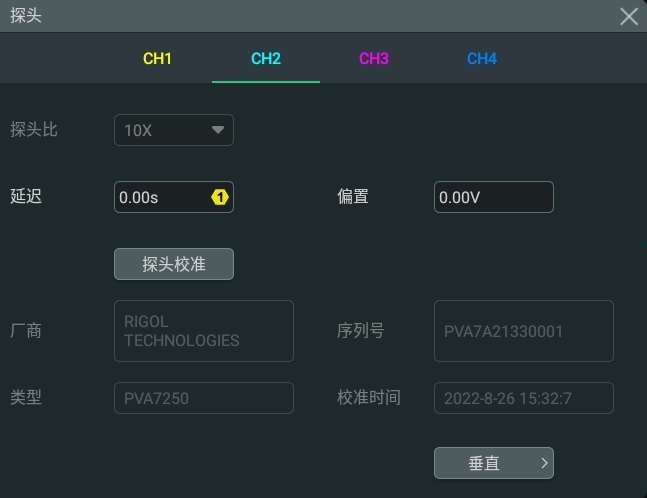

如果当前接入RP7000、PVA7000系列的探头，例如PVA7250探头时，探头菜单如下图所示，不可设置探头比，而且需要进行探头校准。探头的具体型号请参考《DHO4000 系列数据手册》。有关探头的详细技术信息请参考相应的探头用户手册。
探头比
示波器允许用户手动设置探头比，用户必须正确设置探头比才能获得准确的测量结果。默认探头比为1X。
探头比的可设置值见下表。
| 菜单 |
衰减比 （被测信号的显示幅度:被测信号的实际幅度） |
|---|---|
|
0.001X 0.002X 0.005X 0.01X 0.02X 0.05X 0.1X 0.2X 0.5X 1X（默认值） 2X 5X 10X 20X 50X 100X 200X 500X 1000X 2000X 5000X 10000X 20000X 50000X |
0.001:1 0.002:1 0.005:1 0.01:1 0.02:1 0.05:1 0.1:1 0.2:1 0.5:1 1:1 2:1 5:1 10:1 20:1 50:1 100:1 200:1 500:1 1000:1 2000:1 5000:1 10000:1 20000:1 50000:1 |
示波器自动识别某些固定衰减比的探头后，探头比也将自动识别，用户无需手动进行设置。
延迟
为避免探头电缆的传输延迟可能会导致测量结果有较大的误差，示波器提供探头延迟调整功能。点击 延迟 项的输入框，通过弹出的数字键盘设置探头的延迟时间；也可以旋转对应的多功能旋钮设置此值。延迟时间取值范围为-100.00 ns至 100.00 ns，默认值为0.00 s。
偏置
示波器为有源探头提供偏置电压调整功能。该功能用于将超出探头放大器输入动态范围的被测信号调整至适当的范围以保证被测信号的完整性。在插入RP7000系列、PVA7000系列的探头情况下，可点击 偏置 项输入框，通过弹出的数字键盘设置探头的偏置电压。
探头信息
示波器自动识别探头后，在探头菜单中可以看到当前接入探头的厂商、类型、序列号和上次校准时间。
返回垂直系统菜单
在 探头 配置菜单中点击 垂直 按钮，可返回 垂直 系统菜单。
