命令格式
:WAVeform:DATA?
功能描述
读取波形数据。
参数
无。
说明
屏幕波形数据读取流程：
:WAV:SOUR CHAN1 /*设置通道源为 CHANnel1*/ :WAV:MODE NORMal /*设置波形读取模式为NORMal*/ :WAV:FORM BYTE /*设置波形数据的返回格式为BYTE*/ :WAV:DATA? /*读取屏幕波形数据*/
内存波形数据读取流程：
:STOP /*设置STOP状态(内存波形数据必须在示波器处于停止状态时
进行读取)*/
:WAV:SOUR CHAN1 /*设置通道源为CHANnel1*/
:WAV:MODE RAW /*设置波形读取模式为RAW*/
:WAV:FORM BYTE /*设置波形数据的返回格式为BYTE*/
:WAV:STAR 1 /*设置波形数据读取的起始点为第1个波形点*/
:WAVeform:STOP 120000 /*设置波形数据读取的终止点为第120000个波形点(最后一个
点)*/
返回格式
- 返回格式与当前选择的波形数据返回格式(:WAVeform:FORMat)有关。
WORD 或 BYTE 格式： 读取的数据格式为 TMC 头+波形数据点+结束符。 TMC 头为#NXXXXXX 的形式， #为 TMC 规定的头标志符， N 表示后面含有 N 个字节，以 ASCII 字符的形式描述波形数据点的长度，结束符用于表示通讯的终止。例如，一次读取的数据为：#9000001000XXXX 表示 9 个字节描述数据的长度， 000001000 表示波形数据的长度，即1000 字节。
ASCii 格式：读取的数据格式为 波形数据点+结束符。波形数据点以科学计数形式返回波形中每一点的实际电压值，各电压值之间以“,”隔开。
- 分批次读取内存数据时，每次读回的数据只是内存中一块区域的数据。分块读回的数据，每块开头都含有TMC数据描述头（WORD或BYTE格式）。相邻两块间的波形数据连续。

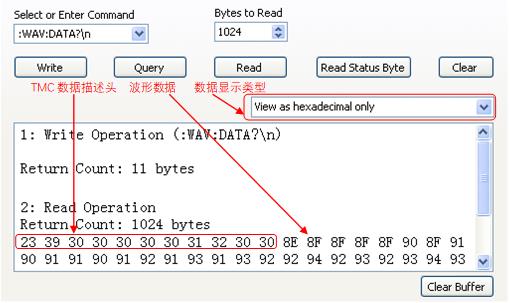

- 下图为读取的波形数据（BYTE格式下）。首先，在右侧的下拉框中选择“View as hexadecimal
only”；此时，读取到的波形数据将以十六进制的形式显示，前面的十一个字节为“TMC数据描述头”，从第十二个字节（即8E）开始为波形数据，用户可以使用公式“(0x8E
- YORigin - YREFerence) × YINCrement”将读取的波形数据转换为波形中每一点的电压值。公式中各参数含义请参考相关命令。
