使用保护功能

过压保护（OVP）

当输出电压超过相应通道设置的限制时，过压保护功能将会关闭受影响的通道。

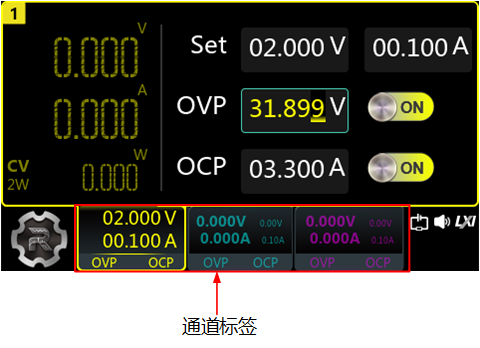

点击屏幕左下方图标 > 显示 进入用户界面，点击用户界面下方通道标签进入对应通道设置界面，通道1 设置界面如下图所示。

您可通过如下方法设置过压保护限制值：

• 点击“OVP”右侧输入框，通过弹出的虚拟数字键盘输入限制电压。

• 旋转旋钮或使用方向键移动光标，选中“OVP”右侧输入框，按下旋钮进入编辑状态。在编辑状态下使用前面板数字键盘或上/下方向键修改指定位的数值。再次按下旋钮确认设置并退出编辑状态。

设置过压保护限制值后，点击“OVP”项开关，选择打开（ON）或关闭（OFF）过压保护功能。

过流保护（OCP）

当输出电流超过相应通道设置的限制时，过流保护功能将会关闭受影响的通道。

点击屏幕左下方图标 > 显示 进入用户界面，点击用户界面下方通道标签进入对应通道设置界面，通道1 设置界面如图 1 所示。

您可通过如下方法设置过流保护限制值：

• 点击“OCP”输入框，通过弹出的虚拟数字键盘输入限制电流。

• 旋转旋钮或使用方向键移动光标，选中过流保护输入框，按下旋钮进入编辑状态。在编辑状态下使用前面板数字键盘或上/下方向键修改指定位的数值。再次按下旋钮确认设置并退出编辑状态。

设置过流保护限制值后，点击“OCP”项开关，选择打开（ON）或关闭（OFF）过流保护功能。

OCP延迟

在打开电源、对输出值进行编程或者连接输出负载的瞬间，电流会出现一个短暂的峰值电流，可能会暂时超过OCP限制值。在大多数情况下，这种临时现象不应视作发生过电流保护，不必禁用输出。本系列电源在指定的延迟区间（默认10 ms）忽略此状态位。超过OCP 延迟区间后，如果电流仍超出限制值，输出将关闭。

您可以参考本系列产品的《编程手册》，发送SCPI命令:OUTPut:OCP:DELAy [CH1|CH2|CH3],{<value>|MINimum|MAXimum}设置OCP延迟区间，使其介于0至1000 ms之间。
