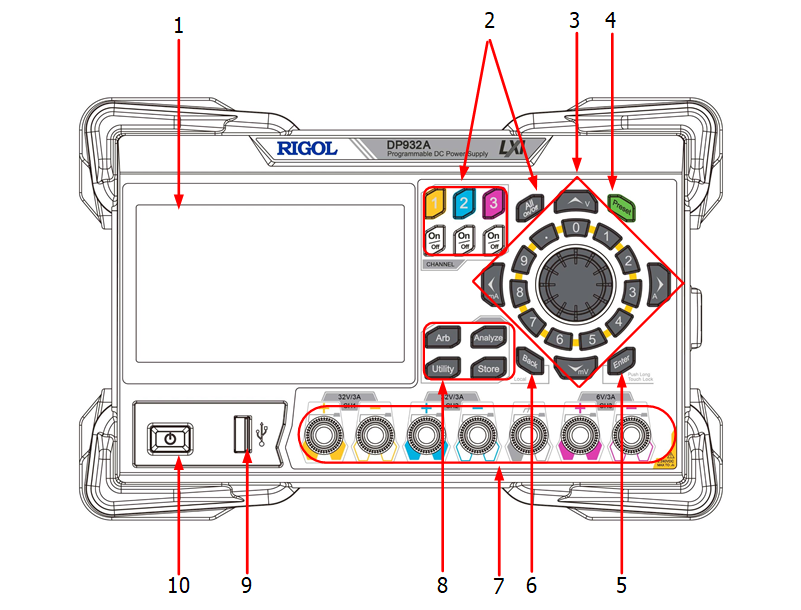

- LCD
4.3英寸的TFT触摸显示屏，用于显示系统参数设置、系统输出状态、菜单选项以及提示信息等。
- 通道选择与输出开关
此处为通道选择与输出开关。
按下该键，选择通道1为当前通道并可设置该通道的电压、电流、过压/过流保护等参数。
按下该键，选择通道2为当前通道并可设置该通道的电压、电流、过压/过流保护等参数。
按下该键，选择通道3为当前通道并可设置该通道的电压、电流、过压/过流保护等参数。
按下该键，可打开或关闭对应通道的输出。
按下该键，仪器弹出是否打开所有通道输出的提示信息，按
确认 可打开所有通道的输出。再次按该键，关闭所有通道的输出。 - 参数输入区参数输入区如下图所示，包括方向键（单位选择键）、数字键盘和旋钮。
- 方向键和单位选择键
方向键：普通模式下，用于移动焦点位置；参数编辑模式下，左/右方向键选择修改位数，上/下方向键增大或减小光标处的数值。通过旋钮按下键进入和退出参数编辑模式。
单位选择键：使用前面板数字键盘输入参数时，方向键复用为单位选择键，用于选择电压单位（V、mV）或电流单位（A、mA）。

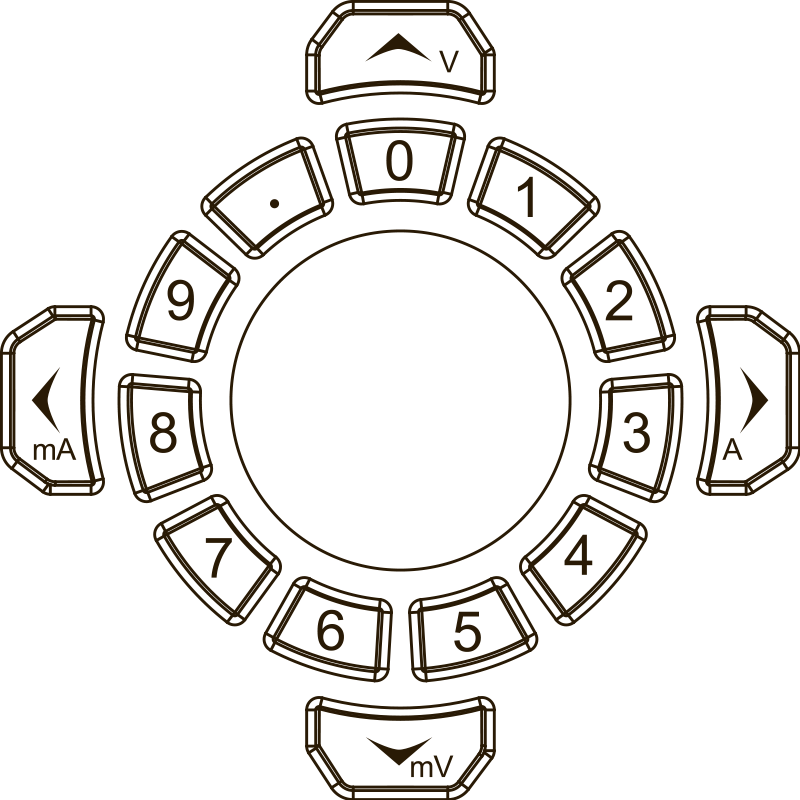

- 数字键盘
圆环式数字键盘：包括数字0~9和小数点，按下按键，可直接输入数字或小数点。
- 旋钮
按下旋钮：普通模式下，按下旋钮键，进入对当前选项的编辑模式；编辑模式下，按下旋钮键，退出当前选项的编辑模式。
旋转旋钮：旋钮可按顺时针或逆时针方向进行旋转操作。普通模式下，旋转旋钮进行选项焦点的快速切换；确认进入当前控件模块后，旋转旋钮可进行参数设置（数值增减）、参数选择（下拉框选取）。
- 方向键和单位选择键
-
Preset键
用于将仪器所有设置恢复为出厂默认值，出厂默认值请参考出厂默认值。 -
Enter键
用于确认参数的设置。长按该键，可锁定触摸屏。屏幕锁定后，触摸屏功能关闭，用户将无法再使用屏幕配置仪器。再次长按该键可解除锁定。
-
Back键
用于删除当前光标前的字符。当仪器工作在远程模式时，该键用于返回本地模式。
-
输出端子

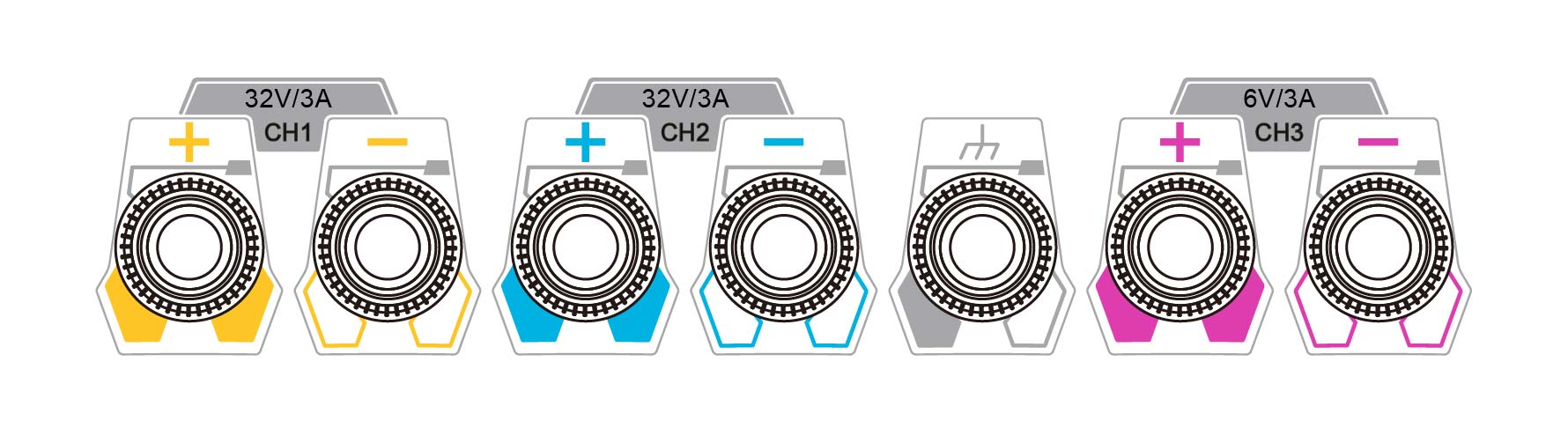

图 2. DP900输出端子
-
通道输出端子：用于输出通道的电压和电流。不同型号可输出的电压电流范围请参考文档概述 。
- 接地端子：该端子与机壳、地线（电源线接地端）相连，处于接地状态。
-
DP932U 的输出端子为安全端子。
-
- 功能菜单区
按下该键进入任意波形发生器界面，可设置任意波的相关参数以及打开和关闭任意波功能。
按下该键可进入分析器界面，设置分析器的分析项目以及打开和关闭数据记录。
按下该键进入系统辅助功能设置界面，可设置远程接口参数、系统参数、输出参数、选件参数等。此外，您还可以设置显示界面等。
按下该键进入文件存储与调用界面，可进行文件的保存、读取、删除、复制和粘贴等操作。存储的文件类型包括状态文件、录制文件、任意波文件、校准文件、选件安装验证文件和位图文件。仪器支持内外部存储与调用。 -
USB HOST 接口
支持 FAT32 格式 Flash 型 U 盘。
-
电源开关键
可打开或关闭仪器。
