点击屏幕左下方图标
>

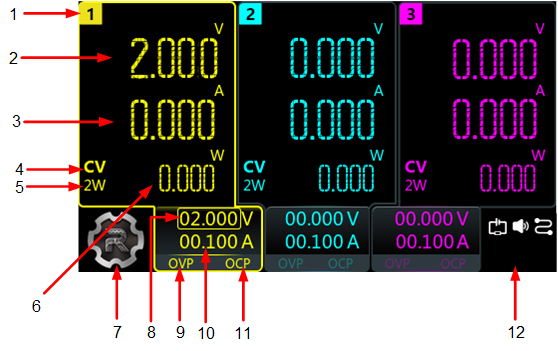

显示 进入用户界面，如下图所示。本节介绍用户界面的布局。
图 1. 用户界面
| 编号 | 说明 | |
|---|---|---|
|
1 |
通道编号 |
|
|
2 |
实际输出电压 |
|
|
3 |
实际输出电流 |
|
|
4 |
通道输出模式 CV：恒压输出 CC：恒流输出 UR：临界模式 |
|
| 5 |
双线感测连线方式 |
|
|
6 |
实际输出功率 |
|
|
7 |
功能导航 |
|
|
8 |
电压设置值 |
|
|
9 |
过压保护设置与使能状态显示 |
|
|
10 |
电流设置值 |
|
|
11 |
过流保护设置与使能状态显示 |
|
|
12 |
状态栏，显示系统状态标志
|
|
：通道1和通道2工作在独立模式
：通道1和通道2工作在内部串联模式
：通道1和通道2工作在内部并联模式
：发生过温保护
：屏幕已锁定
：网络已连接
：USB设备已识别
：仪器处于远程模式
：蜂鸣器已关闭
：蜂鸣器已打开
：正在下载升级包
