LXI 网络状态

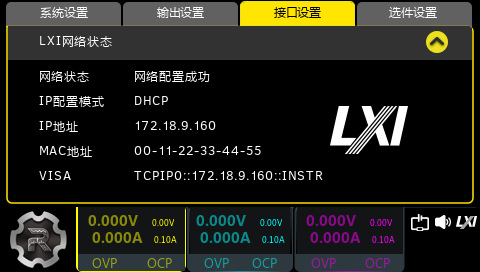

在接口设置界面点击 LXI 网络状态 打开下图所示的网络状态参数界面。再次点击 LXI 网络状态 ，可以折叠关闭当前界面回到接口设置界面。

该界面显示网络状态、IP配置模式、IP地址、MAC地址和VISA。

• 网络状态

  • 网络接入

  • 网络未连接

  • 当前没有网络适配器

  • 网络初始化过程

  • 网络配置成功

  • 从DHCP服务器获取IP失败

  • 从DHCP分配到的IP丢失

  • IP地址冲突

  • 无效的IP地址

  • DNS服务探测成功

• IP配置模式

  显示IP配置状态信息：未获取IP、DHCP方式获取的IP或AUTO方式获取的IP。

  IP配置模式可在LXI 网络配置 界面设置。

• IP地址

  显示仪器的IP地址。

• MAC地址

  显示仪器的MAC地址。

  MAC（Media Access Control）地址，也称为硬件地址，用于定义网络设备的位置。对于一台电源，MAC地址总是唯一的。为仪器分配IP地址时，总是通过MAC地址来识别仪器。MAC地址（48位，即6个字节）通常以十六进制表示，如：00-2A-A0-AA-E0-56。

• VISA

  VISA（Virtual Instrument Software Architecture）是美国国家仪器NI（National Instrument）公司开发的一种用来与各种仪器总线进行通信的高级应用编程接口，它以相同的方法与仪器通信而不考虑仪器的接口类型（USB、LAN/以太网或者RS232）。通过USB、LAN/以太网或者RS232等接口与之通信的仪器，称为“资源”。

  VISA描述符指资源名称，描述了VISA资源的准确名称与位置。如当前使用LAN接口与仪器通信，VISA描述符显示TCPIP::172.18.8.41::INSTR。
