测量命令子系统

测量参数

水平参数

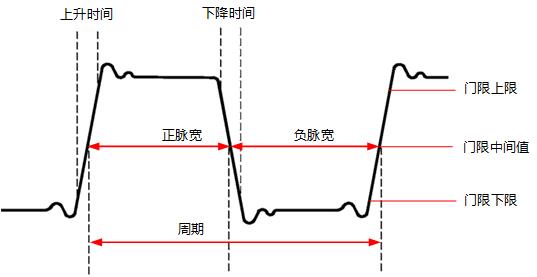

• 周期（PERiod）：定义为两个连续、同极性边沿的中阈值交叉点之间的时间。
• 频率（FREQuency）：定义为周期的倒数。
• 上升时间（RTIMe）：信号幅度从门限值下限上升至门限值上限所经历的时间。
• 下降时间（FTIMe）：信号幅度从门限值上限下降至门限值下限所经历的时间。
• 正脉宽（PWIDth）：从脉冲上升沿的门限中间值处到紧接着的一个下降沿的门限中间值处之间的时间差。
• 负脉宽（NWIDth）：从脉冲下降沿的门限中间值处到紧接着的一个上升沿的门限中间值处之间的时间差。
• 正占空比（PDUTy）：正脉宽与周期的比值。
• 负占空比（NDUTy）：负脉宽与周期的比值。
• 最大值时刻（TVMAX）：波形最大值（Vmax）对应的时间值。
• 最小值时刻（TVMIN）：波形最小值（Vmin）对应的时间值。

延迟和相位参数

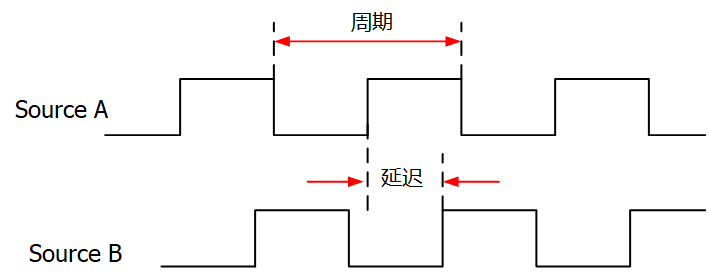

• 延迟（r-r）（RRDelay）：源A上升沿与源B上升沿在门限中间值处的时间差。负延迟表示源A的上升沿出现在源B的上升沿之后。
• 延迟（f-f）（FFDelay）：源A下降沿与源B下降沿在门限中间值处的时间差。负延迟表示源A的下降沿出现在源B的下降沿之后。
• 延迟（r-f）（RFDelay）：源A上升沿与源B下降沿在门限中间值处的时间差。负延迟表示源A的上升沿出现在源B的下降沿之后。
• 延迟（f-r）（FRDelay）：源A下降沿与源B上升沿在门限中间值处的时间差。负延迟表示源A的下降沿出现在源B的上升沿之后。
• 相位（r-r）（RRPHase）：源A上升沿与源B上升沿在门限中间值处的相位差，以度表示。
• 相位（f-f）（FFPHase）：源A下降沿与源B下降沿在门限中间值处的相位差，以度表示。
• 相位（r-f）（RFPHase）：源A上升沿与源B下降沿在门限中间值处的相位差，以度表示。
• 相位（f-r）（FRPHase）：源A下降沿与源B上升沿在门限中间值处的相位差，以度表示。

计数值

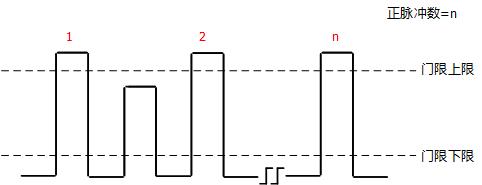

• 正脉冲数（PPULses）：从门限下限之下升至门限上限之上的正脉冲的个数。

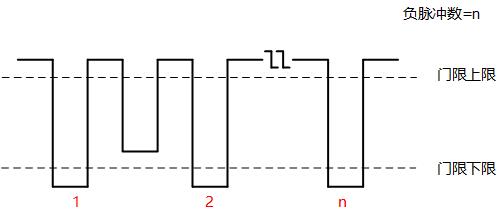

• 负脉冲数（NPULses）：从门限上限之上降至门限下限之下的负脉冲的个数。

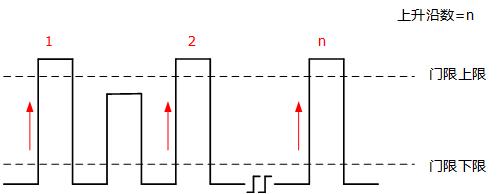

• 上升沿数（PEDGes）：从门限下限之下升至门限上限之上的上升沿的个数。

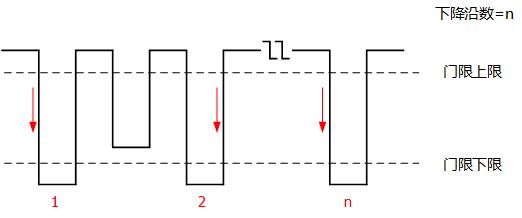

• 下降沿数（NEDGes）：从门限上限之上降至门限下限之下的下降沿的个数。



电压参数

• 最大值（VMAX）：波形最高点至GND（地）的电压值。
• 最小值（VMIN）：波形最低点至GND（地）的电压值。
• 峰峰值（VPP）：波形最高点至最低点的电压值。
• 顶端值（VTOP）：波形平顶至GND（地）的电压值。
• 底端值（VBASe）：波形平底至GND（地）的电压值。
• 幅度值（VAMP）：波形顶端至底端的电压值。
• 高值（VUPPer）：测量门限最大值所对应的实际电压值。
• 中值（VMID）：测量门限中间值所对应的实际电压值。
• 低值（VLOWer）：测量门限最小值所对应的实际电压值。
• 平均值（ACRMs）：整个波形或选通区域上的算术平均值。
• 有效值（VRMS）：整个波形或选通区域上的均方根值。
• 周期有效值（PVRMs）：一个周期内的均方根值。
• 过冲（OVERshoot）：波形最大值与顶端值之差与幅值的比值。
• 预冲（PREShoot）：波形最小值与底端值之差与幅值的比值。
• 交流有效值（VAVG）：移除DC分量的波形的均方根值。

其他参数

• 正斜率（PSLewrate）：在上升沿上，高值与低值之差除以与其对应的时间。
• 负斜率（NSLewrate）：在下降沿上，低值与高值之差除以与其对应的时间。
• 面积（MARea）：屏幕内整个波形的面积，单位是V*s。零基准（即垂直偏移）以上波形的面积为正，零基准以下波形的面积为负，测得的面积为屏幕内整个波形面积的代数和。
• 单周期面积（MPARea）：屏幕波形的第一个周期的面积，单位是V*s。零基准（即垂直偏移）以上波形的面积为正，零基准以下波形的面积为负，测得的面积为整个周期面积的代数和。
• 阈值面积（THARea）：屏幕内波形在阈值内的面积，单位是V*s。零基准（即垂直偏移）以上波形的面积为正，零基准以下波形的面积为负，测得的面积为屏幕内波形在阈值内的面积的代数和。

测量结果

统计功能统计并显示测量结果。

• MAXimum：最大值。
• MINimum：最小值。
• CURRent：当前值。
• AVERages：平均值。
• DEViation：标准差。
• CNT：计数。
