波形读取命令用于读取波形数据及其相关设置。:WAVeform:MODE命令用于设置波形数据的读取模式。不同模式下，各参数的定义不同，如图 1和图 2所示。

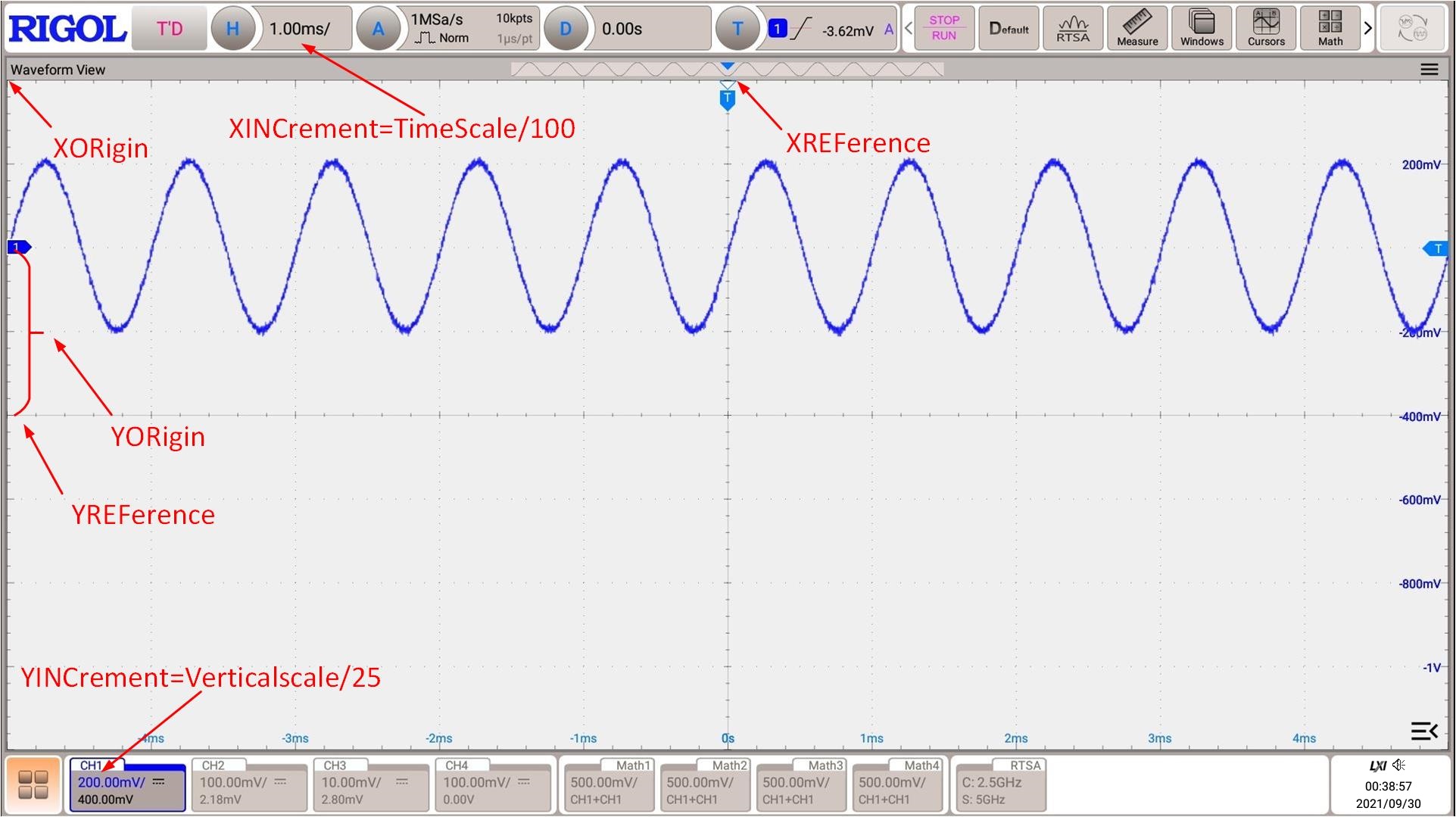

图 1. NORMAL模式下的参数定义

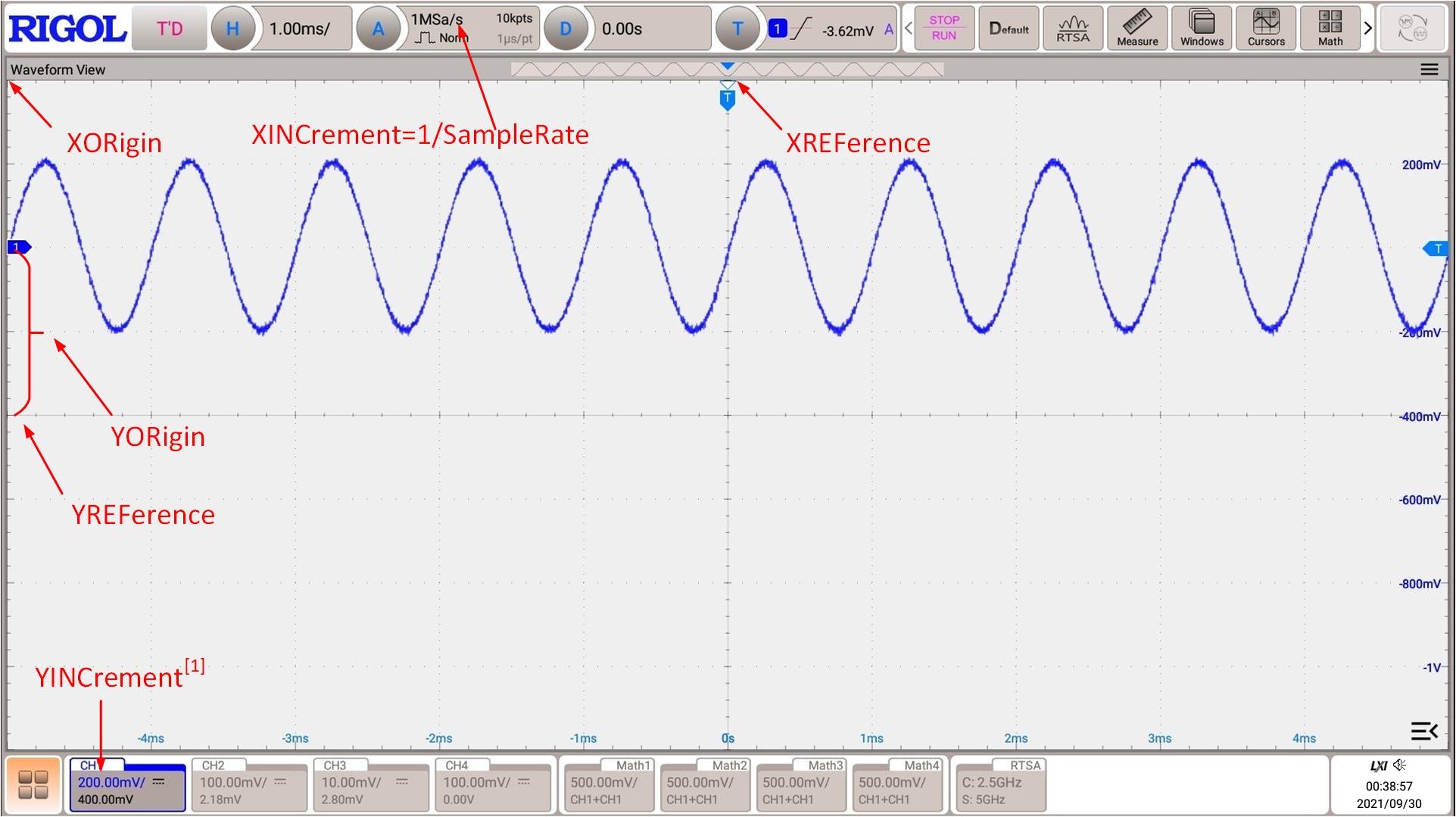

图 2. RAW模式下的参数定义
注：
[1]：RAW模式下，YINCrement与内存波形的Verticalscale和当前选择的Verticalscale有关。
波形数据读取
- WORD或BYTE格式： 读取的数据格式为 TMC 头+波形数据点+结束符。 TMC 头为#NXXXXXX 的形式， #为 TMC 规定的头标志符， N 表示后面含有 N 个字节，以 ASCII 字符的形式描述波形数据点的长度，结束符用于表示通讯的终止。例如，一次读取的数据为：#9000001000XXXX 表示 9 个字节描述数据的长度，000001000 表示波形数据的长度，即1000 字节。
- ASCii 格式：读取的数据格式为 TMC 头+波形数据点+结束符。波形数据点以科学计数形式返回波形中每一点的实际电压值，各电压值之间以“,”隔开。
- 分批次读取内存数据时，每次读回的数据只是内存中一块区域的数据。分块读回的数据，每块开头都含有TMC数据描述头（WORD或BYTE格式）。相邻两块间的波形数据连续。

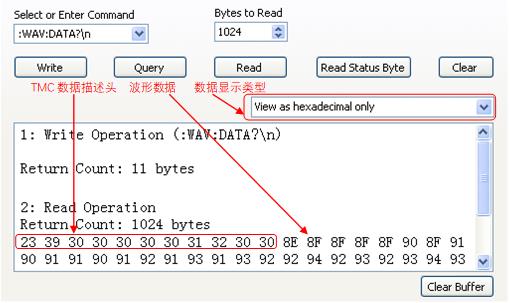

- 下图为读取的波形数据（BYTE格式下）。首先，在右侧的下拉框中选择“View as hexadecimal
only”；此时，读取到的波形数据将以十六进制的形式显示，前面的十一个字节为“TMC数据描述头”，从第十二个字节（即8E）开始为波形数据，用户可以使用公式“(0x8E -
YORigin - YREFerence) × YINCrement”将读取的波形数据转换为波形中每一点的电压值。公式中各参数含义请参考 相关命令。
