光标命令用于测量屏幕波形的X轴值（如时间）和Y轴值（如电压）。
使用光标测量前，请将信号连接至示波器并获得稳定的显示。光标测量功能提供如下两种光标。

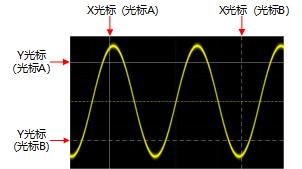

图 1. 光标
-
X光标
X光标是用于水平调整的垂直实/虚线，可以用于测量时间（s）和频率（Hz）。
- 光标A是垂直实线，光标B是垂直虚线。
- 在XY光标模式中，X光标用于测量CH1的波形幅度。
-
Y光标
Y光标是用于垂直调整的水平实/虚线，可以用于测量幅度（与信源通道幅度单位一致）。
- 光标A是水平实线，光标B是水平虚线。
- 在XY光标模式中，Y光标用于测量CH2的波形幅度。
光标测量结果
- AX：光标A处的X值。
- AY：光标A处的Y值。
- BX：光标B处的X值。
- BY：光标B处的Y值。
- ∆X：光标A和B的水平间距。
- ∆Y：光标A和B的垂直间距。
- 1/∆X：光标A和B的水平间距的倒数。
光标测量模式
- 手动光标
在手动光标模式下，可以通过手动调整光标，测量指定信源波形在当前光标处的值。若光标类型、测量信源等参数的设置不同，使用光标测量得到的结果也不同。
- 追踪光标
在追踪光标模式下，可以调节两个光标（光标A和光标B）分别测量两个不同信源的X值和Y值。水平/垂直移动光标时，该标记会自动在波形上定位，水平/垂直扩展或压缩波形时，该标记会跟踪最后一次调节光标时所标记的点。
- XY光标
XY光标模式在默认情况下不可选，仅在XY水平时基模式下可选。
