眼图命令用于设置或查询眼图测量、时钟恢复等参数。
示波器提供带时钟恢复功能的实时眼图绘制和测量，购买并激活选件后，示波器支持实时眼图功能。
眼图是一个信号视图，通过采集数据、执行时钟恢复并将连续的单位间隔进行叠加形成的。这是一个以色级形式表示的统计信息视图。通过眼图分析功能可以观察接收信号波形，从而分析码间串扰和噪声对系统性能的影响。
时钟恢复可提供用于同实际信号边沿进行比较的理想时钟。本系列示波器提供常数时钟恢复、锁相环恢复或外部时钟恢复方法。
眼图测量值

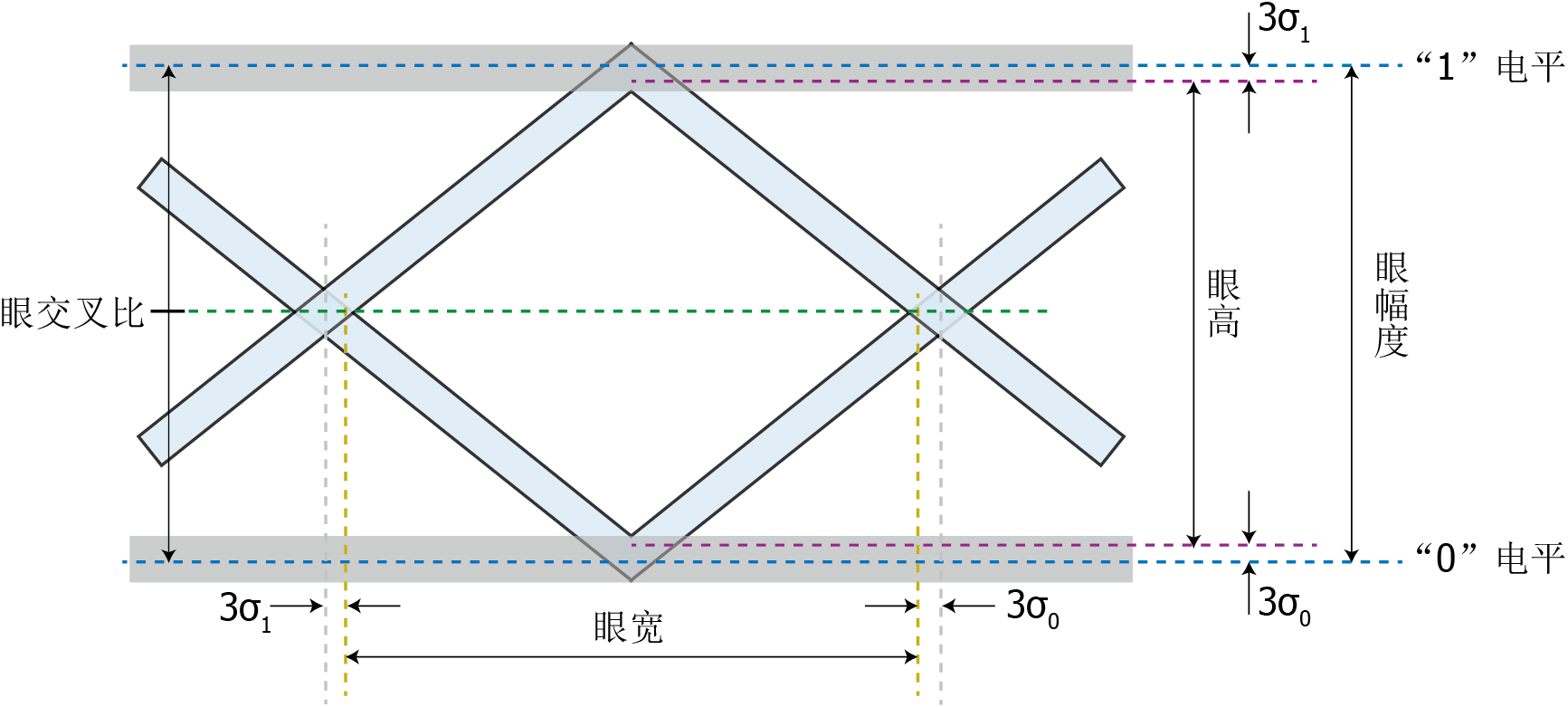

图 1. 眼图参数示意
眼图测量值主要包括：
- One：“1”电平，逻辑“1”的电压值。
- Zero：“0”电平，逻辑“0”的电压值。
- Width：眼宽，水平两个眼交叉点之间的水平距离，眼宽反映信号的总抖动。
- Height：眼高，眼图在垂直轴所开的大小。
- Amp：眼幅度，“1”电平与“0”电平之间的垂直距离。
- Cross：眼交叉比，是测量交叉点振幅与信号“1”及“0”位准关系。一般标准的信号其交叉比为50%，即表示信号“1”及“0”各占一半的位准。
- Q Factor：Q因子，又称品质因子，是用于测量眼图信噪比的参数，可以综合反映眼图的质量。
