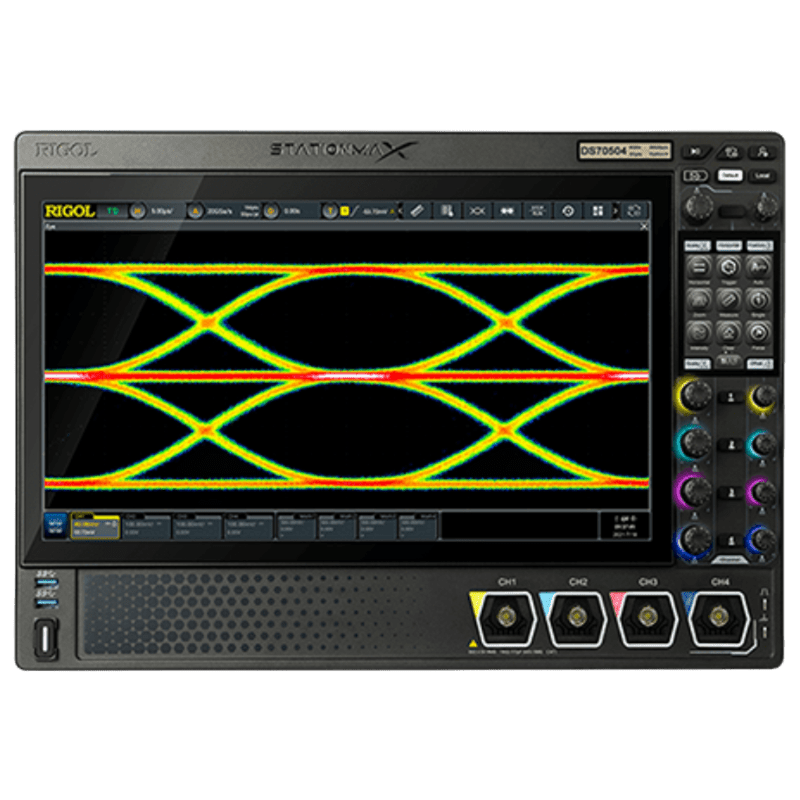

探索DS70000系列示波器
數位示波器、搭載Real‐時間頻譜分析
高達5 GHz頻寬和20 GSa/sec採樣率
波形擷取速率
透過每秒在螢幕上顯示多達100萬個波形、快速且精確地檢視不常見的異常狀況和小訊號細節。
20億個記憶體點
500 Mpts記憶體深度為標準、可升級為2 Gpts記憶體深度（半通道1 Gpts） 以每秒20 GSamples的最大取樣率擷取100毫秒的完整擷取在一個連續資料串流中擷取5 GHz訊號的50億個期間記憶體也可以分割、以記錄模式記錄多達200萬個畫面
16位垂直分辨率
高達16位分辨率高分辨率模式：9-16位直接選擇位數
每秒1萬次FFT
基於RIGOL新一代UltraVision III平台，利用硬體加速，實現了每秒1萬次的FFT，提供即時頻譜般的使用者體驗。
多點觸控螢幕、提供有效率的視覺效果
15.6英寸自動傾斜主觸摸顯示螢幕，次觸摸螢幕保，主屏幕供分析
多窗口用戶界面
分析工具和功能會在個別的視窗中開啟、以最佳化縮放比例和軸設定測量會在個別的側邊列中開啟
更長使用壽命的光電編碼器
DS70000系列示波器的旋鈕採用了光電編碼器，使用壽命可以保障10萬次以上的按壓，100萬圈的操作。作為使用頻繁的調節手段，基於光電編碼器的旋鈕不再有磨損之憂，提供更長時間可靠的操作。
高清智控回饋鍵盤
除主螢幕外，DS70000增加了一塊螢幕作為可定制化高清智控反饋鍵盤，客戶可以根據自己的使用習慣自定義快捷菜單，觸控時有回饋。在多窗口觀測時，可以將此螢幕作為擴展螢幕使用，增加觀測項。
電子標牌
產品的型號及主要參數在電子標牌上顯示，內容在關機狀態下也可保持20年，儀器升級後性能參數可自動刷新，保證儀器資產資訊匹配。
有源探頭
|
型號
|
描述
|
價格
|
下載
|
操作
|
|---|---|---|---|---|
|
PVA8700
|
7GHzActive differential probe
|
|
||
|
RP7080S
|
800MHz Active single-ended probe
|
|
||
|
RP7150
|
1.5GHzActive differential probe
|
|
||
|
RP7150S
|
1.5GHz Active single-ended probe
|
|
||
|
PVA8350
|
3.5GHzActive differential probe
|
|
||
|
PVA7250
|
2.5GHzActive differential probe
|
|
||
|
RP7080
|
800MHzActive differential probe
|
|
電流探頭
|
型號
|
描述
|
價格
|
下載
|
操作
|
|---|---|---|---|---|
|
RP1002C
|
1MHz，70ADC
|
|
||
|
PCA1150
|
Current probe：10MHz，150A
|
|
||
|
RP1001C
|
300KHz，100A DC
|
|
||
|
PCA2030
|
Current probe：100MHz，30A
|
|
||
|
RP1004C
|
100MHz,30A
|
|
||
|
RP1000P
|
4CHPower Adapter
|
|
|
|
|
PCA1500
|
2MHz, 500A Current Probe
|
|
||
|
RP1005C
|
10MHz,150A
|
|
||
|
RP1006C
|
2MHz，500A
|
|
||
|
PCA1030
|
Current probe：50MHz，30A
|
|
||
|
RP1003C
|
50MHz,30A
|
|
高壓差分探頭
|
型號
|
描述
|
價格
|
下載
|
操作
|
|---|---|---|---|---|
|
PHA2150
|
200MHz, 1500V High Voltage Differential Probe
|
|
||
|
PHA1150
|
High voltage differential probe，DC-100MHz，1500V
|
|
||
|
PHA0150
|
High voltage differential probe，DC-70MHz，1500V
|
|
||
|
RP1100D
|
High Voltage Differential Probe，100MHz，3.5KV
|
|
||
|
RP1050D
|
High Voltage Differential Probe，100MHz，3.5KV
|
|
||
|
RP1025D
|
High Voltage Differential Probe,25MHz,700V
|
|
測試夾具
|
型號
|
描述
|
價格
|
|---|
規格書
|
名稱
|
版本
|
發行日期
|
下載
|
|---|---|---|---|
DS70000 DataSheet
|
DSA29104-1110
|
2025-05-20
|
|
使用手冊
|
名稱
|
版本
|
發行日期
|
下載
|
|---|---|---|---|
|
DS80000 UserGuide
|
UGA38100-1110
|
2025-05-08
|
|
快速指南
|
名稱
|
版本
|
發行日期
|
下載
|
|---|---|---|---|
|
DS80000 QuickGuide
|
QGA38101-1110
|
2025-05-16
|
|
程式使用手冊
|
名稱
|
版本
|
發行日期
|
下載
|
|---|---|---|---|
|
DS80000 ProgrammingGuide
|
PGA38100-1110
|
2025-05-08
|
|
韌體下載
|
名稱
|
版本
|
發行日期
|
下載
|
|---|---|---|---|
DS70000 Firmware
|
V00.06.01
|
2024-11-26
|
|
軟體下載
|
名稱
|
版本
|
發行日期
|
下載
|
|---|---|---|---|
Ultra Sigma(HelpDocument)
|
V1.0
|
2024-01-25
|
|
|
Ultra Sigma patch file for Screenshot
|
V1.1
|
2024-01-25
|
|
|
Ultra Spectrum(PC)Installer
|
V00.01.06.01
|
2024-01-25
|
|
應用手冊
|
名稱
|
版本
|
發行日期
|
下載
|
|---|---|---|---|
|
Clock Recovery Application Note
|
202605
|
2026-05-29
|
|
|
Eye Diagram Measurement Application Note
|
202605
|
2026-05-29
|
|
|
Jitter Decomposition Measurement Application Note
|
202605
|
2026-05-29
|
|
|
Jitter Measurement Application Note
|
202605
|
2026-05-29
|
|
|
USB2.0 Compliance Test Solution Application Note
|
202205
|
2022-05-15
|
|
|
MIPI D-PHY Compliance Test Application Note
|
202507
|
2025-07-15
|
|
|
10BaseT1L Industrial Ethernet Compliance Test Application Note
|
ANM08100-1110
|
2026-06-15
|
|
|
10BaseT1S Automotive Ethernet Compliance Test Application Note
|
ANM03100-1110
|
2026-06-15
|
|
|
100-1000M Ethernet Compliance Test
|
202601
|
2026-06-01
|
|
|
100-1000M Automotive Ethernet Compliance Test Application Note
|
ANM09100-1110
|
2026-06-15
|
|
