RF 시스템을 이해할 때 반드시 정리해야 하는 핵심 개념 중 하나는 바로 RF 신호의 기본 형태입니다. 많은 분들이 RF 신호라고 하면 단순한 사인파만 떠올리지만, 실제 전자 시스템과 RF 환경에서는 사인파뿐 아니라 사각파, 펄스, 디지털 신호까지 모두 중요한 의미를 가집니다. 특히 디지털 회로에서 사용하는 신호 역시 빠르게 변하는 전압 신호이기 때문에 다양한 고주파 성분을 포함할 수 있으며, 이로 인해 EMI 문제와 RF 간섭 문제가 발생할 수 있습니다. 본 콘텐츠에서는 사인파, 사각파, 펄스의 차이와 특징, 디지털 신호가 왜 RF 문제를 만들 수 있는지, 그리고 고조파와 EMI가 어떻게 연결되는지를 이해하기 쉽게 정리했습니다.

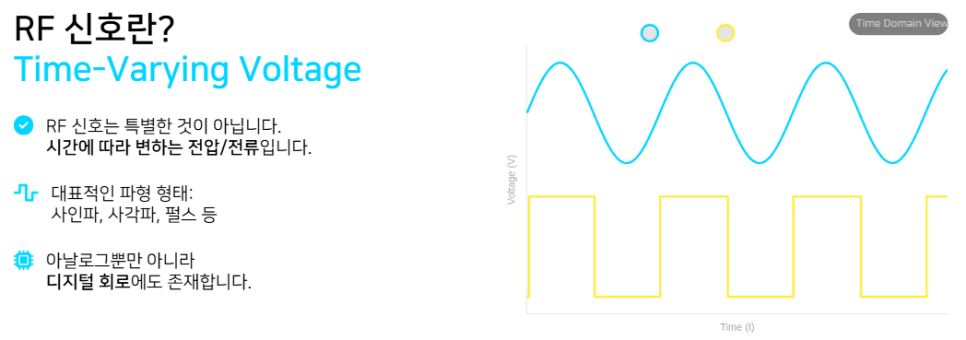

RF 신호란 무엇인가?

RF 신호는 특별히 완전히 다른 종류의 신호라기보다, 기본적으로 시간에 따라 변하는 전압 또는 전류 신호입니다. 즉 전기 신호가 일정한 속도로 반복되거나 빠르게 변화할 때, 그 안에는 특정한 주파수 성분이 포함되며 이러한 관점에서 RF 신호를 이해할 수 있습니다. 우리가 실제로 다루는 대표적인 신호 형태는 다음과 같습니다.

• 사인파(Sine Wave)
• 사각파(Square Wave)
• 펄스(Pulse Signal)
• 디지털 신호(Digital Signal)

이들 신호는 형태는 다르지만 모두 RF 분석과 EMI 문제를 이해하는 데 중요한 출발점이 됩니다.

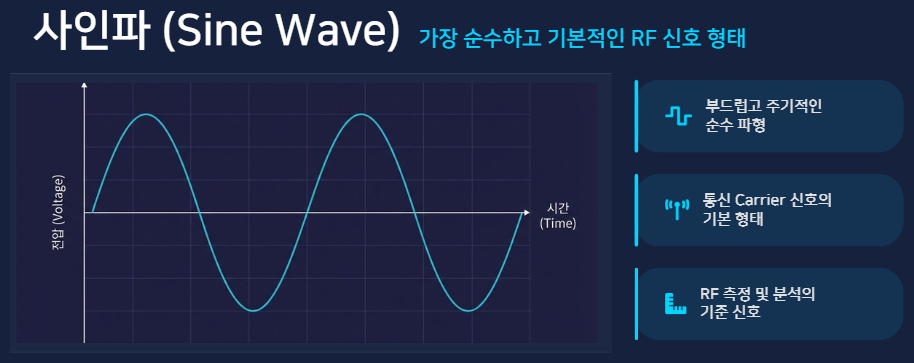

가장 기본적인 RF 신호, 사인파

사인파는 RF에서 가장 기본이 되는 신호입니다. 일정한 주기로 부드럽게 반복되며, 이상적인 경우 하나의 주파수 성분만 가지는 가장 순수한 형태의 파형입니다. 예를 들어 1GHz 사인파를 스펙트럼 분석기로 측정하면 일반적으로 1GHz 위치에 하나의 주요 피크가 나타납니다. 이러한 특성 때문에 사인파는 RF 신호 발생기의 기준 신호로 사용되며, 통신 시스템에서는 캐리어(Carrier) 신호의 기본 형태로도 활용됩니다.

RF를 처음 공부할 때 사인파가 중요한 이유는 매우 단순합니다. 복잡한 RF 신호도 결국은 여러 개의 사인파 성분으로 해석할 수 있기 때문입니다. 즉 사인파를 이해하면 이후에 등장하는 변조, 대역폭, 필터, 고조파와 같은 개념도 훨씬 쉽게 받아들일 수 있습니다.

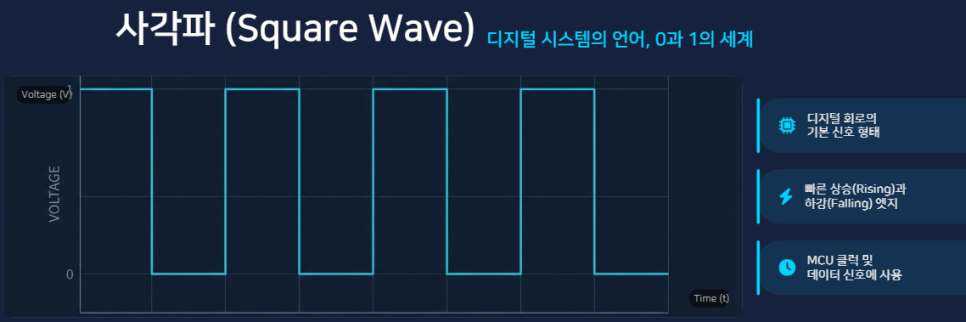

사각파와 디지털 신호의 핵심

사각파는 디지털 시스템에서 가장 흔하게 볼 수 있는 신호입니다. 전압이 낮은 상태와 높은 상태를 빠르게 반복하며, 마이크로컨트롤러의 클럭 신호, 데이터 라인, 각종 디지털 제어 신호가 대표적인 예입니다. 시간 영역에서 보면 사각파는 단순히 ON과 OFF가 반복되는 신호처럼 보이지만, 주파수 영역에서는 훨씬 더 중요한 의미를 가집니다.

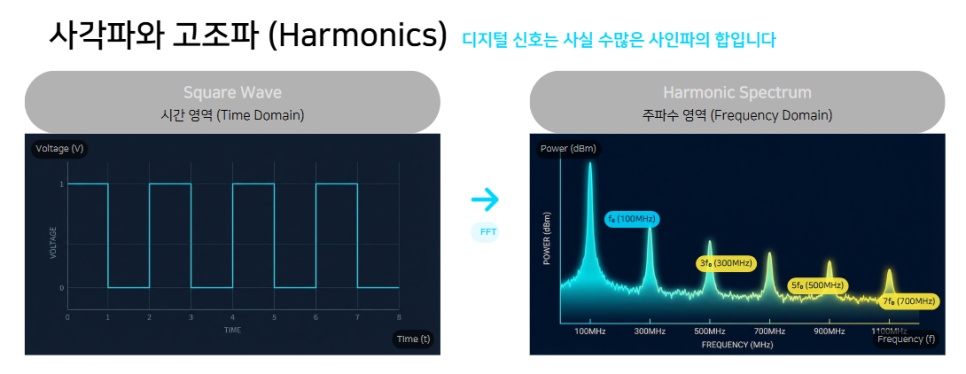

사각파는 하나의 주파수만으로 구성된 신호가 아니라, 기본 주파수와 여러 개의 고조파(Harmonics)가 결합된 형태입니다. 예를 들어 100MHz 사각파라면 실제로는 100MHz의 기본파뿐 아니라 그보다 높은 주파수 성분들이 함께 존재합니다. 이러한 이유로 디지털 신호는 단순한 로직 신호를 넘어 RF 관점에서도 반드시 분석해야 하는 대상이 됩니다.

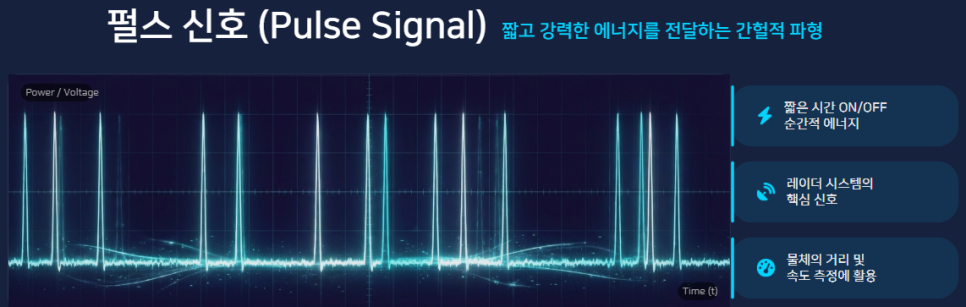

펄스 신호가 가지는 의미

펄스 신호는 짧은 시간 동안만 존재하는 신호로, 매우 빠르게 켜지고 꺼지는 특성을 가집니다. 레이더, 트리거 회로, 고속 디지털 시스템 등에서 자주 사용되며, 시간 영역에서는 짧고 명확한 이벤트처럼 보입니다. 하지만 주파수 영역에서는 다른 의미를 가집니다.

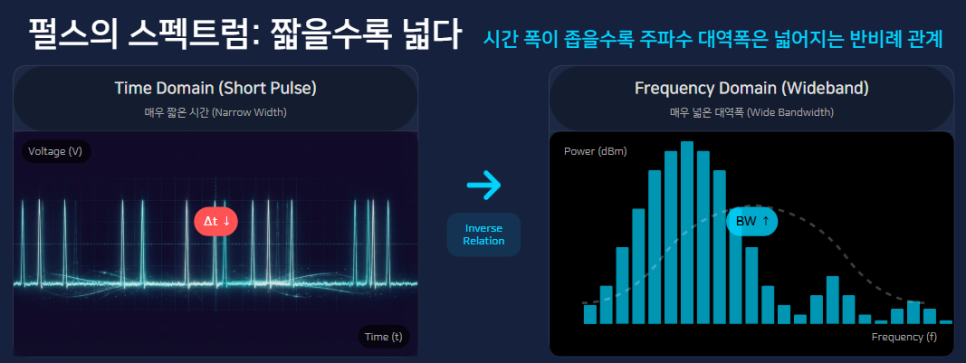

일반적으로 신호가 짧을수록 더 넓은 주파수 대역을 포함하게 됩니다. 즉 매우 짧은 펄스일수록 주파수 영역에서는 넓게 퍼진 스펙트럼 형태를 보이게 됩니다. 그래서 펄스 신호를 다루는 시스템에서는 의도한 신호만 보는 것이 아니라, 그 신호가 주변 대역에 어떤 영향을 주는지도 함께 고려해야 합니다.

디지털 신호도 왜 RF 신호가 될까?

많은 분들이 RF와 디지털 신호를 서로 다른 분야로 생각하지만, 실제로는 두 영역이 매우 밀접하게 연결되어 있습니다. 디지털 신호는 결국 빠르게 변화하는 전압 신호이며, 변화 속도가 빨라질수록 더 높은 주파수 성분이 함께 만들어집니다. 특히 최근의 고속 디지털 회로에서는 상승시간(Rise Time)이 매우 짧기 때문에 예상보다 훨씬 높은 고주파 성분이 발생할 수 있습니다.

이 때문에 디지털 회로 설계에서도 RF 관점이 중요해집니다. 단순히 로직 레벨이 맞는지만 보는 것이 아니라, 신호의 에지(edge)가 얼마나 빠른지, PCB 패턴이 안테나처럼 동작하지는 않는지, 케이블과 커넥터를 통해 원치 않는 방사가 발생하지는 않는지를 함께 확인해야 합니다.

RF 신호의 기본 형태 비교

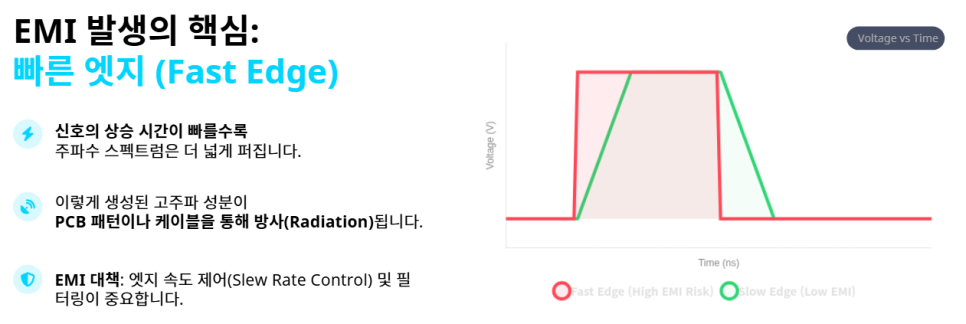

고조파와 EMI는 어떻게 연결될까?

EMI 문제는 대부분 특정 주파수 성분이 외부로 방사되거나 다른 회로와 결합되면서 발생합니다. 특히 사각파나 디지털 신호처럼 에지가 빠른 신호는 기본 주파수 외에도 높은 고조파 성분을 포함하기 때문에, 설계자가 의도하지 않은 RF 에너지가 시스템 밖으로 퍼질 수 있습니다.

예를 들어 100MHz 클럭을 사용하는 회로라고 해도 실제 스펙트럼에서는 100MHz 성분만 존재하는 것이 아니라, 그보다 높은 주파수 성분들도 함께 나타날 수 있습니다. 이러한 성분이 PCB 패턴, 케이블, 커넥터, 하우징 구조 등을 통해 외부로 방사되면 주변 장비에 간섭을 일으키고, EMC 인증 과정에서 문제로 이어질 수 있습니다.

따라서 RF 실무에서는 단순히 신호가 동작하는지만 확인하는 것이 아니라, 그 신호가 어떤 주파수 성분을 만들고 어떤 경로로 방사될 수 있는지까지 함께 고려해야 합니다.

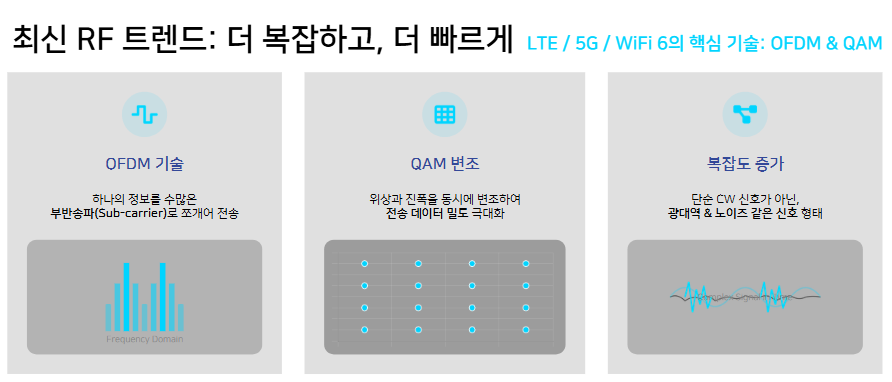

최근 RF 신호의 변화

과거 RF 시스템에서는 상대적으로 단순한 CW(Continuous Wave) 신호나 협대역 신호가 많이 사용되었습니다. 하지만 최근에는 LTE, 5G, Wi-Fi와 같은 무선 통신 기술이 발전하면서 RF 신호 구조도 훨씬 복잡해졌습니다. 이제는 단순히 하나의 사인파를 다루는 것이 아니라, 변조(Modulation)를 통해 많은 정보를 담은 복합 신호를 분석해야 하는 시대가 되었습니다.

즉 RF를 이해한다는 것은 단지 “고주파 신호를 본다”는 의미를 넘어, 다양한 형태의 신호를 시간 영역과 주파수 영역에서 모두 해석할 수 있어야 한다는 뜻입니다. 이러한 기초 개념은 이후에 학습하게 될 대역폭, 노이즈, dB, 변조, EMI 측정과 같은 심화 주제를 이해하는 기반이 됩니다.

마무리

RF 신호의 기본 형태를 이해하는 것은 스펙트럼 분석기와 RF 측정의 출발점입니다. 사인파는 가장 기본이 되는 순수 신호이며, 사각파와 디지털 신호는 여러 고조파 성분을 포함하기 때문에 EMI 문제와 직접 연결될 수 있습니다. 또한 펄스 신호는 짧은 시간에 큰 변화를 가지므로 주파수 영역에서 넓은 대역을 차지할 수 있습니다.

결국 RF 엔지니어는 신호를 단순히 파형으로만 보는 것이 아니라, 그 신호가 어떤 주파수 성분을 가지고 있고 어떤 문제를 유발할 수 있는지까지 함께 해석해야 합니다. 이러한 관점이 정리되면 이후에 다루게 되는 dB/dBm, 노이즈, 대역폭, 필터, 변조, EMI 측정과 같은 실무 주제도 훨씬 더 명확하게 이해할 수 있습니다.
