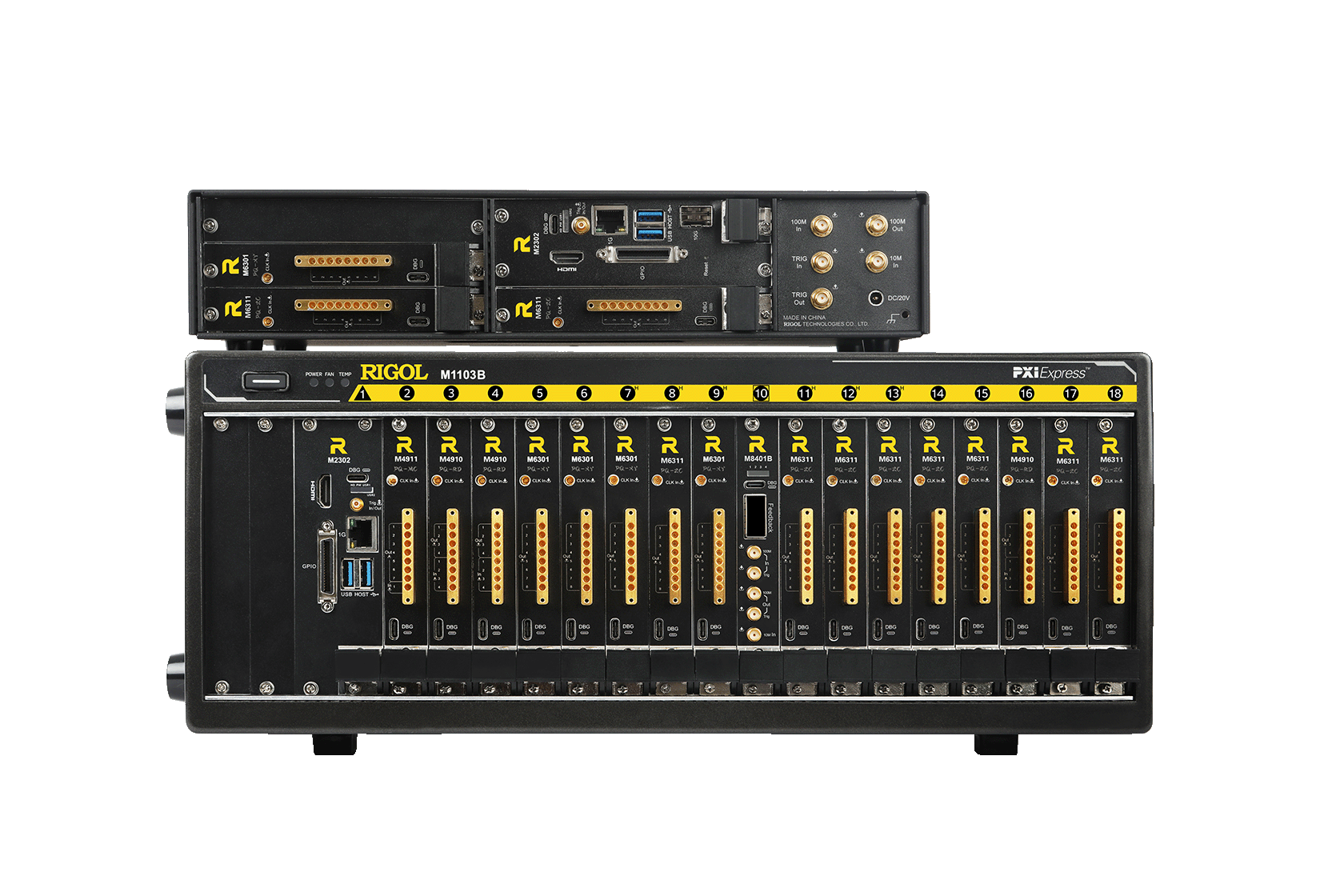

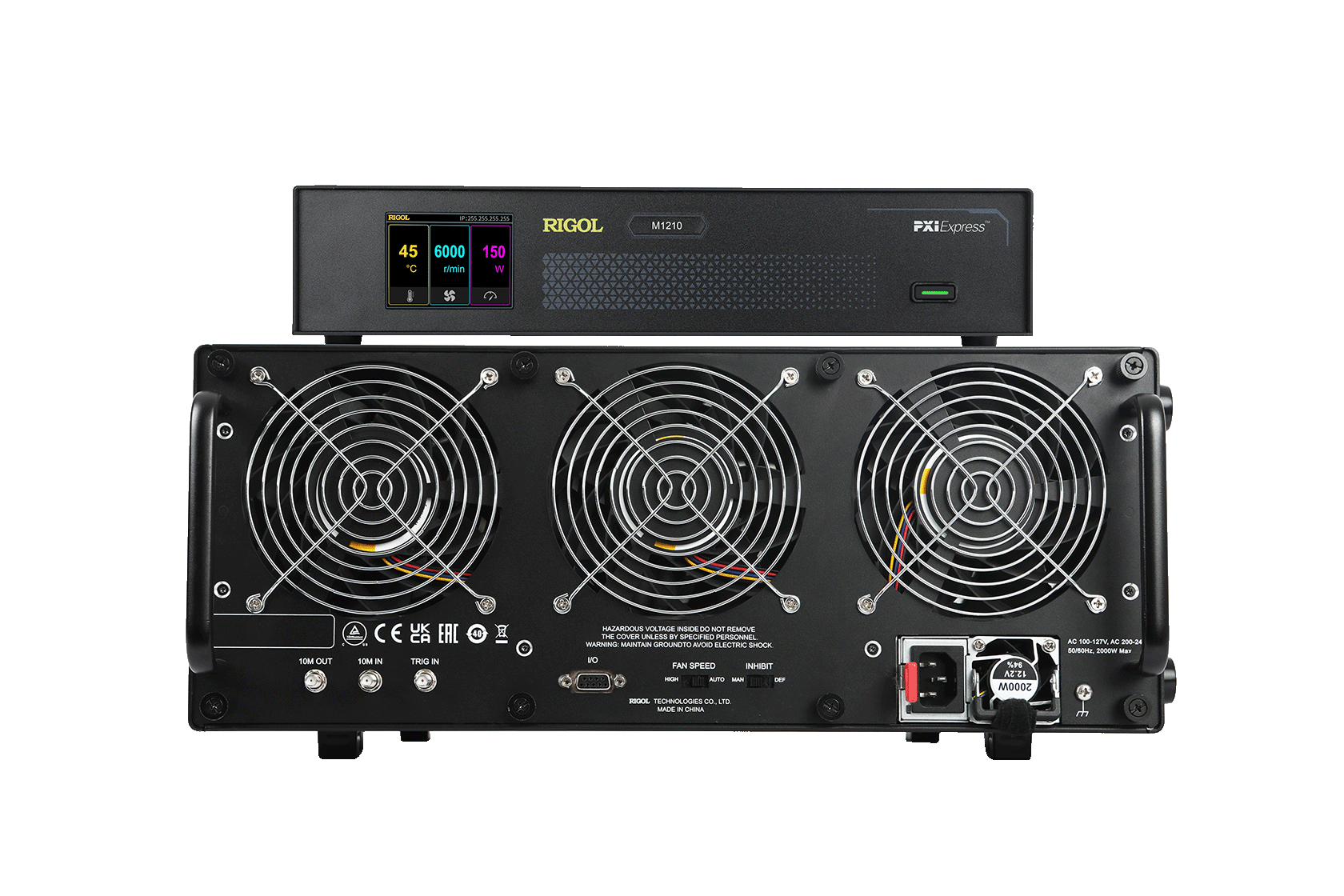

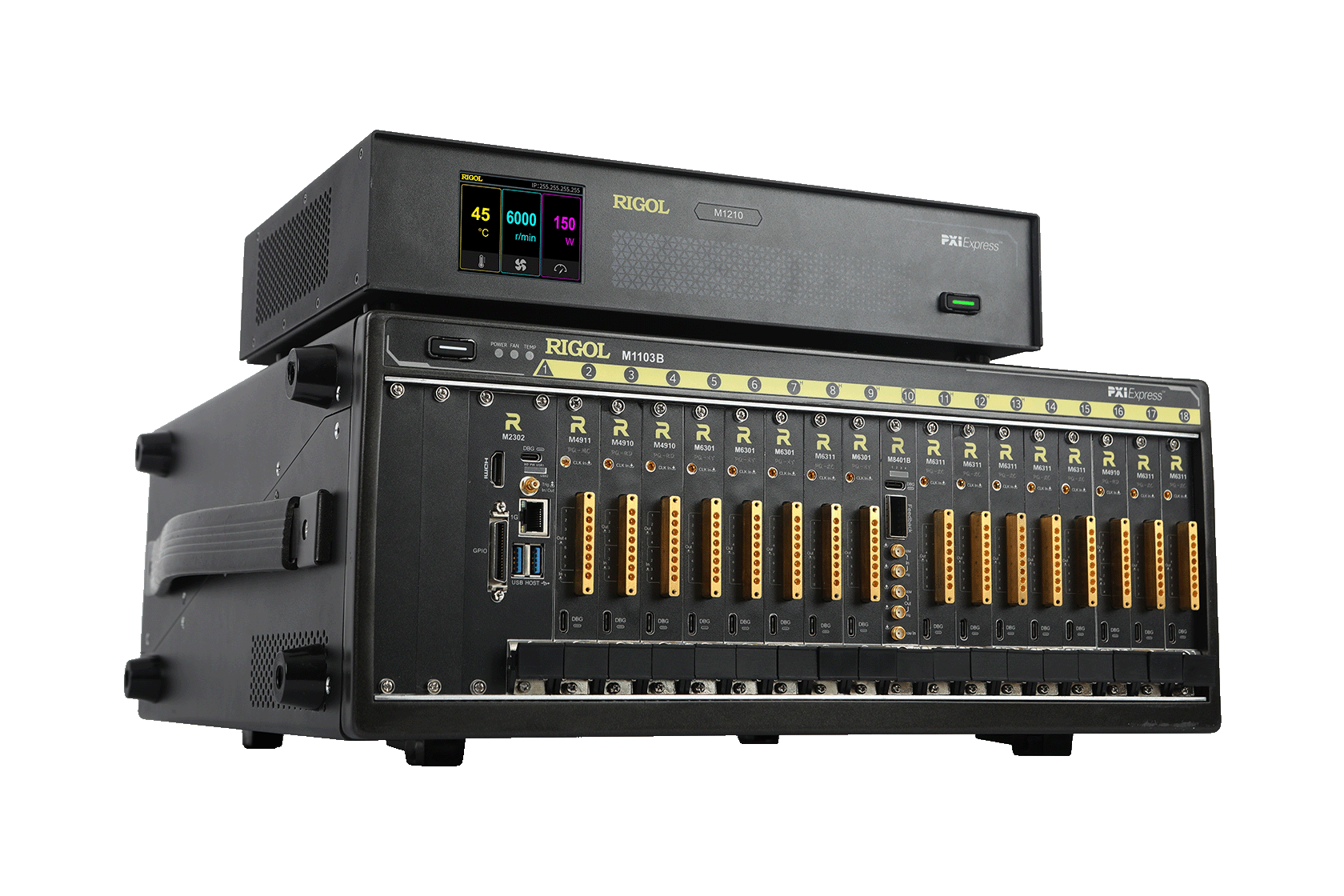

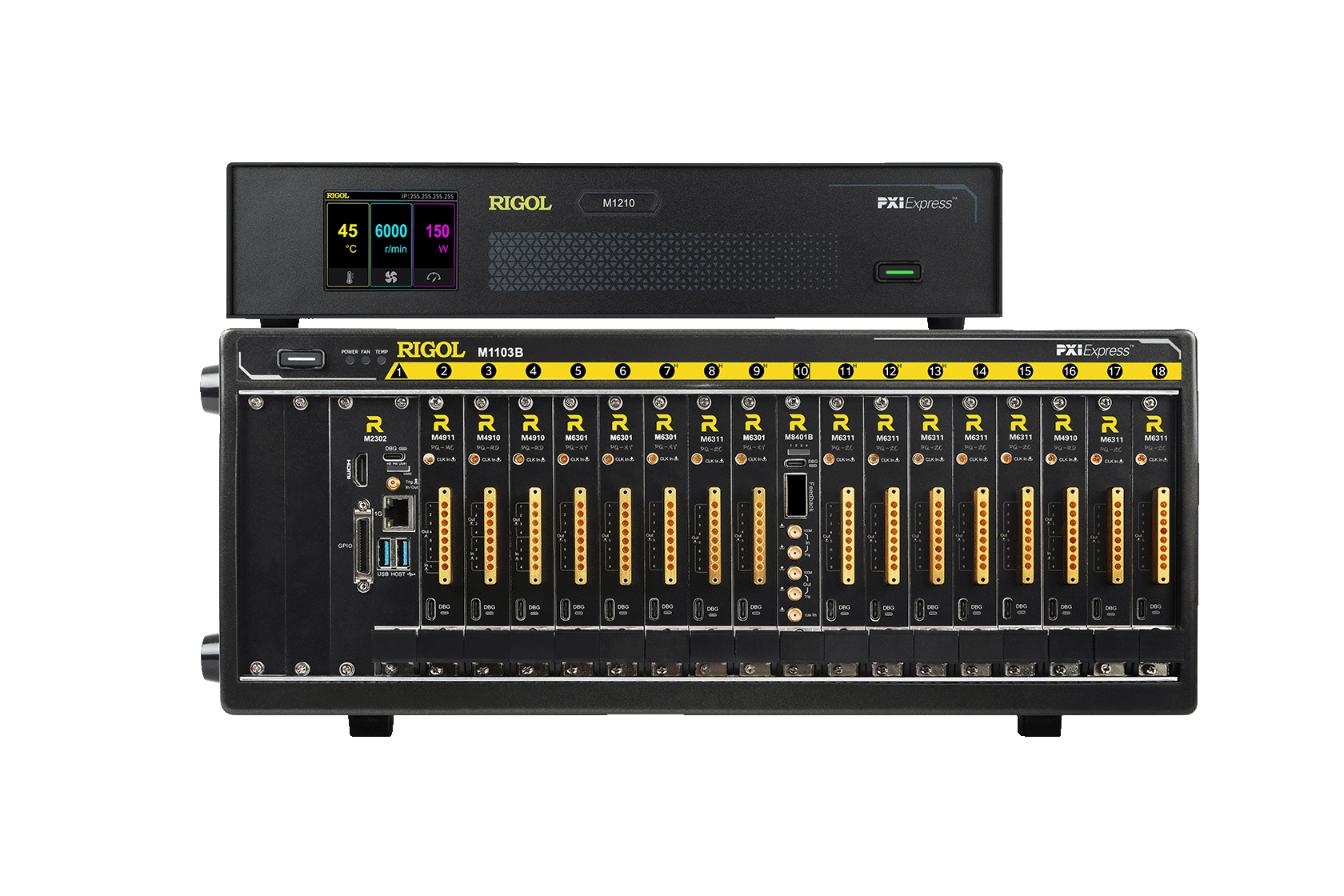

数字化阵列测控系统
RIGOL推出的SPQ数字化阵列测控系统专为先进计算而生。SPQ采用了模块化的设计理念,根据测控需求划分了多种业务模块,可实现精准且多样化的微波控制、数据采集分析利实时反馈、提供偏置电压并叠加微波信号、时钟及触发分发等等。经历多个阶段的发展,SPQ逐渐进化到以指令集为主要编译手段的先进计算专用测控系统,解决了很多传统测控设备的测试痛点。SPQ数字化阵列测控系统已经在数十个客户端完成了部署并实现了长期稳定运行,同时也在不断演化发展,紧跟先进计算的最新功能和性能需求,成为了先进计算测控领域的标杆性解决方案。
更高微波信号质量

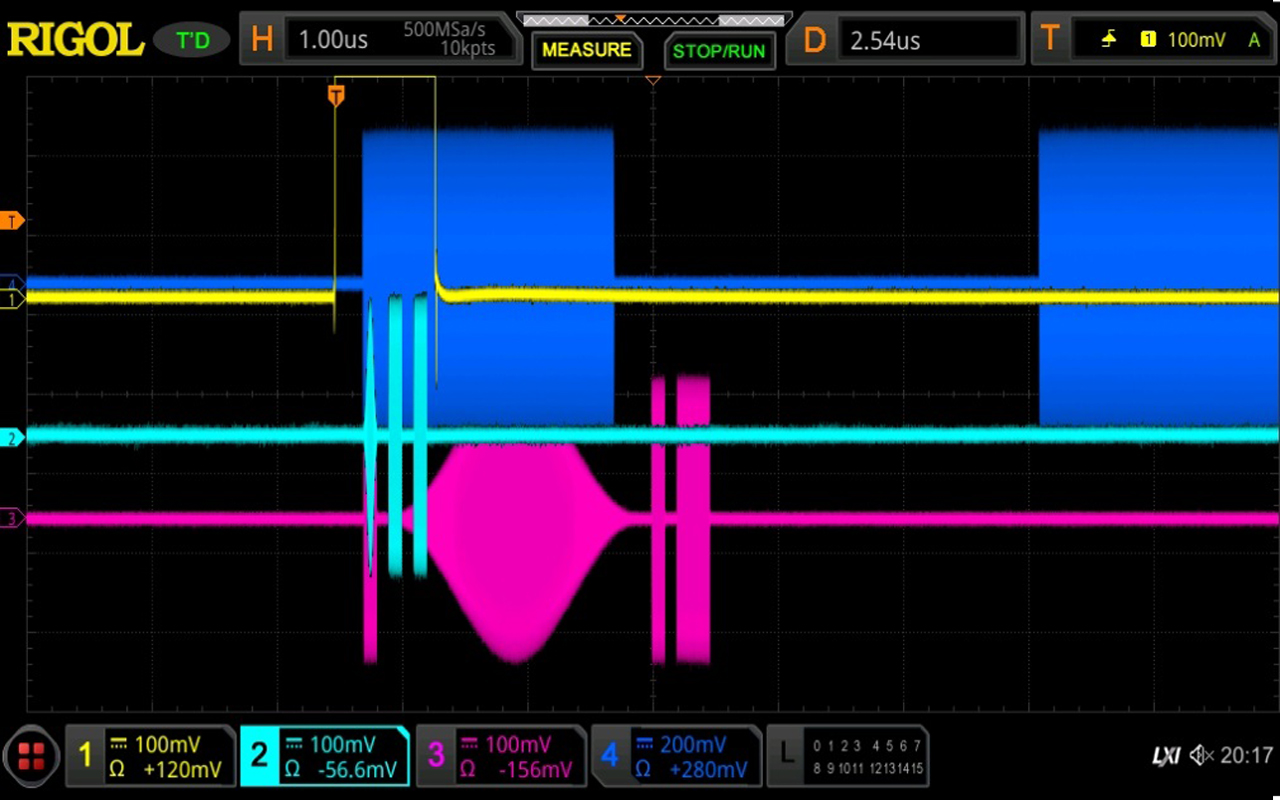

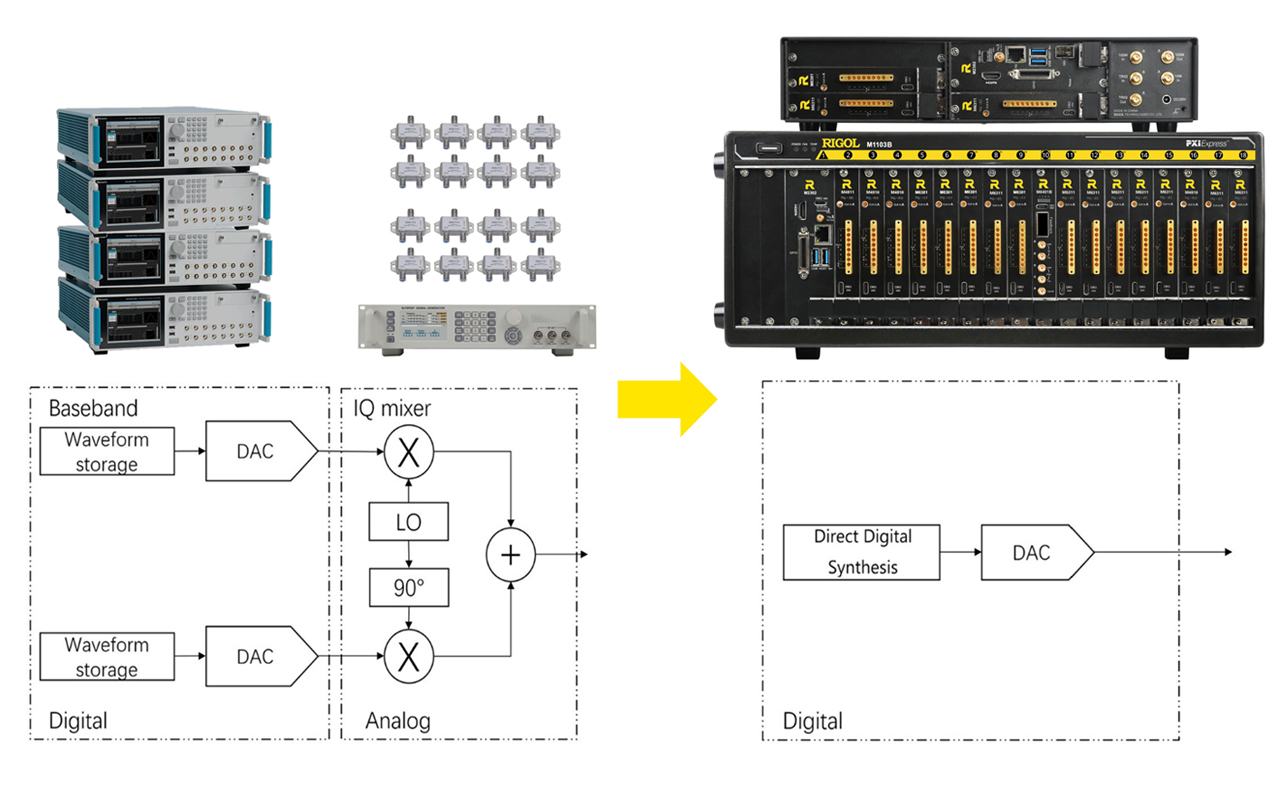

SPQ采用高采样率直接数字播放，取代传统基带混频，从根本上消除本振泄露和IQ失调。数字直出使每路微波脉冲幅相一致、相位准确，波形不被污染，整体信号纯度与长期稳定性显著提升，为噪声敏感的计算单元提供精准可靠的驱动基础。
架构简单清晰,极速搭建测控系统
数字直出架构让一个计算单元只需连接一根信号端口,无需混频器与多通道合成。布线量骤减、调试环节精简,可在极短时间完成系统搭建;结构一目了然、维护便捷,为数百计算单元实验测控带来高效且可靠的硬件支撑。
高集成度,由小到大需求全覆盖

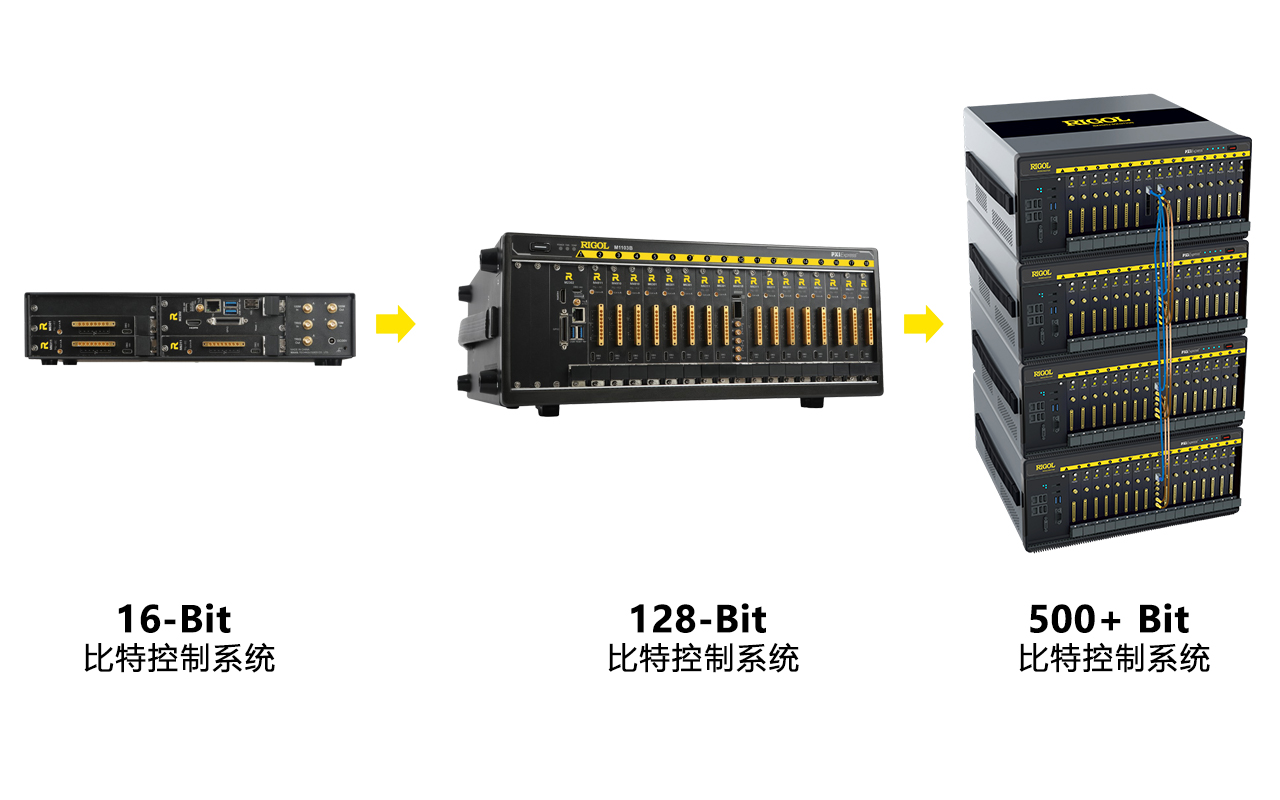

在19英寸16U机箱内,SPQ可集成500+微波测控通道,通道间隔离度>65dBc,有效抑制串扰。整体集成度较传统方案提升10倍,全栈测控能力与简洁布线兼顾规模与稳定,使先进计算系统从少量比特到海量比特的扩展轻松实现。
极低的系统噪声,优化比特性能

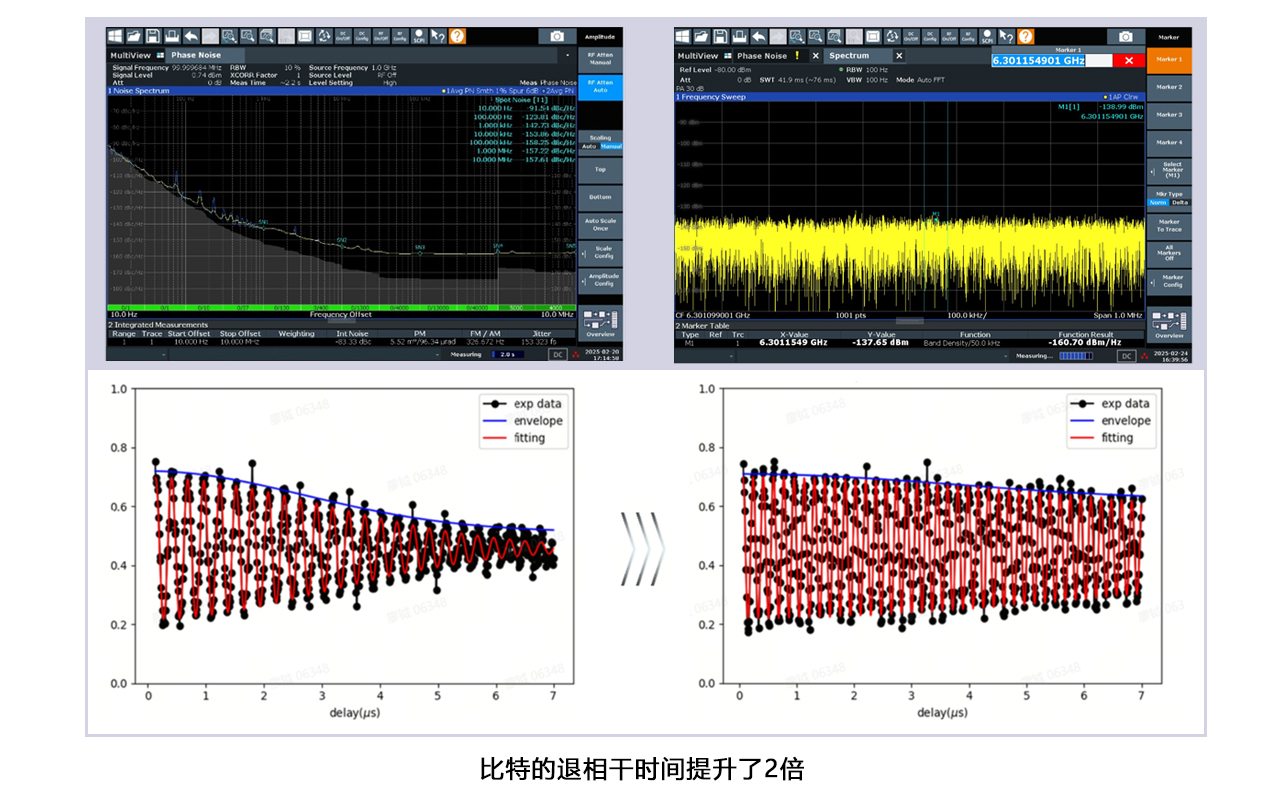

SPQ于100MHz输出、1kHz偏移处实现-142 dBc/Hz相位噪声,噪声功率谱密度低于-160 dBm/Hz,为噪声极敏感的计算单元营造纯净环境。比特的退相干时间显著延长,计算可操作窗口较传统方案提升两倍以上,保障深层实验长期稳定运行。
超算与先进计算融合

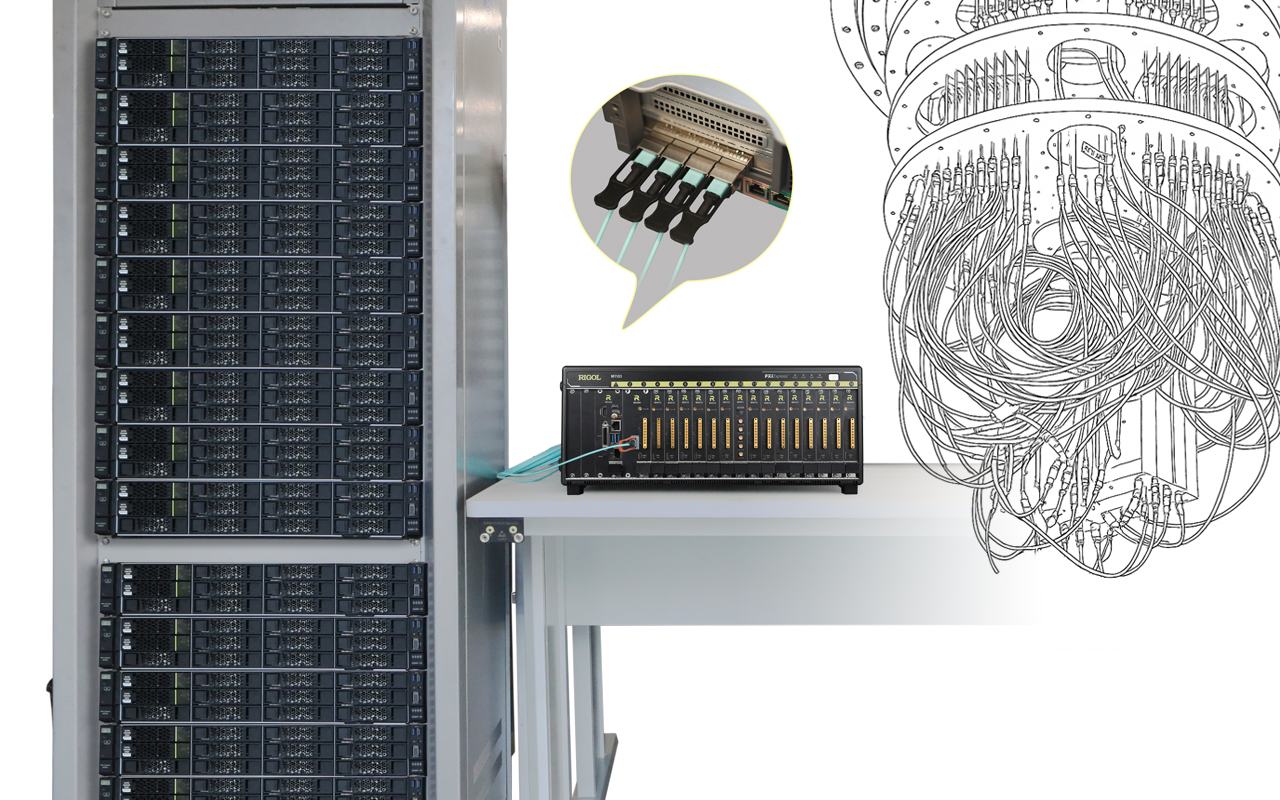

依托PXIe-PCIe转接,SPQ可通过多根光纤与超算服务器以PCIe协议直接互联,支持Peer-to-Peer数据交换,端到端延迟缩短至微秒级,带宽超过6 GB/s。先进计算的指数级状态空间与超级计算的大规模数值能力即时协同,可将材料研发等周期由数年压缩至数月。
专用指令集与主动复位，实现高效测控

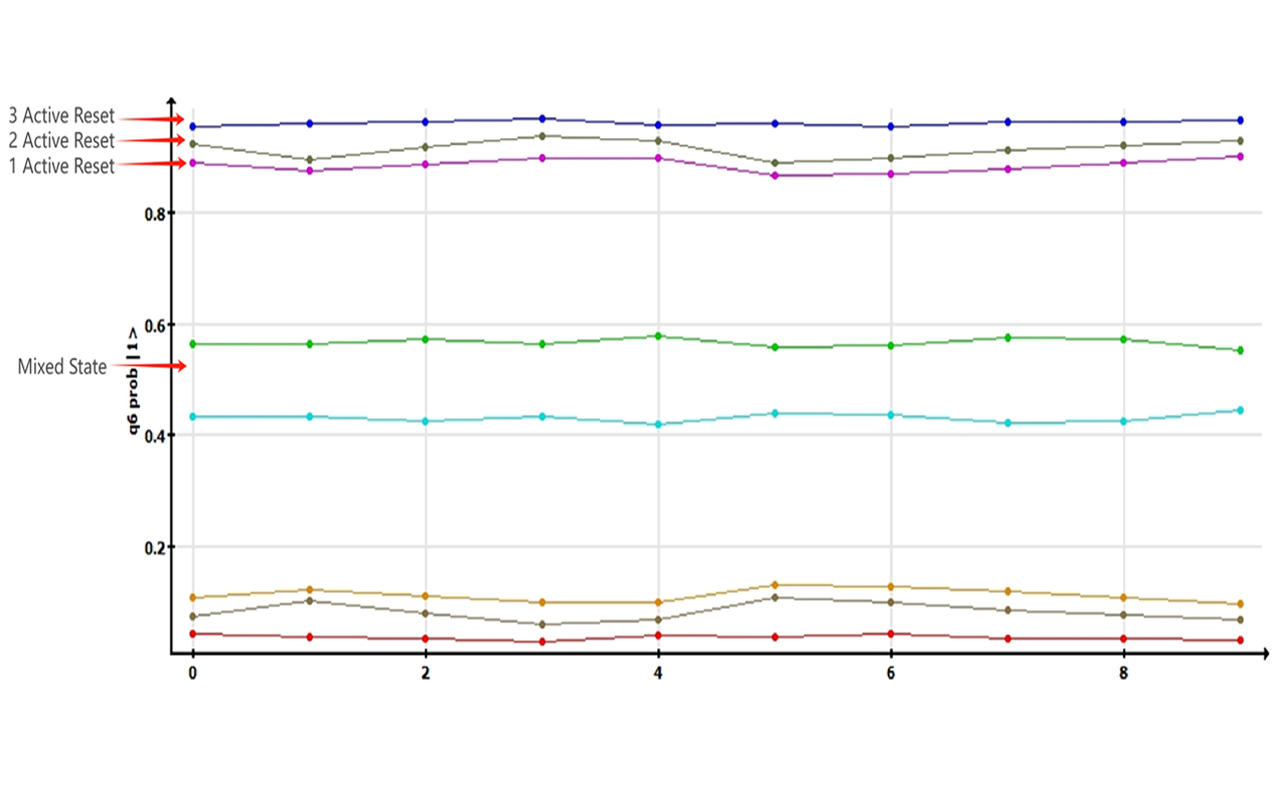

SPQ内置专用测控指令集,提供<300 ns的反馈路径,可在每次门操作后即时下发主动复位波形,多次复位提升零态概率。相较被动等待退相干,整体实验效率提高10倍以上,为逻辑计算单元及多种编码-解码技术研究奠定实时控制基础。
-
型号微波控制采样率微波读取采样率分辨率频段价格
-
SPQ Solution6/8/10 GSa/s3/4/5 GSa/s14 bit0.1GHz-9.8GHz
