数字示波器

MSO8000 系列

MSO8000系列数字示波器是基于RIGOL的ASIC芯片和UltraVision II技术平台的中高端混合信号数字示波器。

起步价
¥78800

2GHz

模拟带宽

10GSa/s

最高实时采样率

4

模拟通道数

500Mpts

最大存储深度

600,000 wfms/s

最高波形捕获率

出色的带宽及采样率

MSO8000系列数字示波器为您提供最高2GHz模拟带宽和10GSa/s采样率。低带宽型号随时可通过软件将带宽升级到2GHz(单通道和半通道模式),可以确保您以最经济的方式拥有更高的信号保真度和低至100ps的分辨率(最小时基下可达到2ps),以查看微小的波形细节。

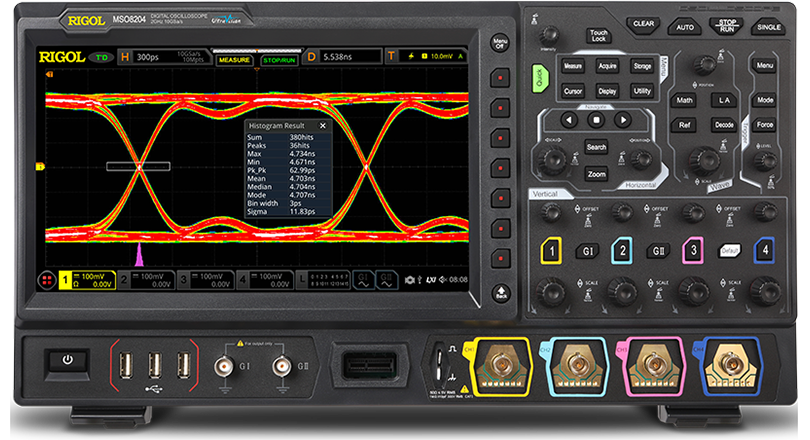

经济实用的眼图预测试

用示波器进行眼图测量可以帮助用户直观地显示出数字信号的传输质量,从而了解系统中码间串扰的强弱,便于在系统设计中做出改善。对于经常需要对数字信号进行质量验证的场合,带有眼图功能的MSO8000数字示波器无疑是您明智的选择。

支持多样化显示的抖动分析

通过示波器的抖动分析功能,可以一次测量多个连续比特位并统计,高效地完成大数据量的抖动分析。

捕获率高达600kwfms/s

高达600,000wfms/s 的波形捕获率,可以减少死区时间,更容易发现信号中存在的毛刺和其他偶发事件,从而极大地提高了工程师的调试效率。

全内存硬件测量

不再局限于屏幕上可见的波形效果,针对多周期的高频信号测试,依然能准确得到结果。

500Mpts深存储,多达45万帧硬件波形录制

MSO8000系列标配500Mpts的存储深度,硬件波形录制功能采用了分段存储技术,可以通过设定触发条件实现有选择性地捕获和存储用户关注的信号,并在信号上标记时间,这样既保证了捕获的高效性,又进一步扩展了波形观测的总时间。

  • 型号
    模拟带宽
    模拟通道数
    最高实时采样率
    最大存储深度
    最高波形捕获率
    数字通道
    内置信号源
    价格
    对比
  • MSO8064
    600MHz
    4
    10GSa/s
    500Mpts(opt.)
    600,000 wfms/s
    16(Probe options)
    25MHz, 2CH(option)
    ¥78800
  • MSO8104
    1GHz
    4
    10GSa/s
    500Mpts(opt.)
    600,000 wfms/s
    16(Probe options)
    25MHz, 2CH(option)
    ¥98800
  • MSO8204
    2GHz
    4
    10GSa/s
    500Mpts(opt.)
    600,000 wfms/s
    16(Probe options)
    25MHz, 2CH(option)
    ¥128800
无源探头
型号
描述
价格
查看手册
RP1018H
18kV 150MHz高压探头
¥ 4000
RP1300H
300MHz高压探头(2kV)
¥ 500
RP6150A
1.5GHz无源低阻探头(500ohm)
¥ 2350
RP3500A
500MHz无源高阻探头
¥ 1360
有源探头
型号
描述
价格
查看手册
PVA7250
2.5GHz有源差分探头
¥ 39800
RP7150S
1.5GHz有源单端探头
¥ 14267
RP7150
1.5GHz有源差分探头
¥ 35000
RP7080S
800MHz有源单端探头
¥ 7130
RP7080
800MHz有源差分探头
¥ 17129
电流探头
型号
描述
价格
查看手册
RP1006C
2MHz,500A
PCA1150
电流探头:10MHz,150A
¥ 33800
PCA2030
电流探头:100MHz,30A
¥ 36800
PCA1030
电流探头:50MHz,30A
¥ 27800
RP1000P
4CH电源
¥ 8800
-
RP1005C
10MHz,150A
¥ 25800
RP1004C
100MHz,30A
¥ 28800
RP1003C
50MHz,30A
¥ 19800
RP1002C
1MHz,70ADC
¥ 9900
RP1001C
300KHz,100A DC
¥ 4900
高压差分探头
型号
描述
价格
查看手册
PHA1150
高压差分探头,DC-100MHz,1500V
¥ 6500
PHA0150
高压差分探头,DC-70MHz,1500V
¥ 4900
RP1100D
100MHz,6.5KV
¥ 4900
RP1050D
50MHz,6.5KV
¥ 3900
RP1025D
25MHz,1.3KV
¥ 2900
逻辑分析仪探头
型号
描述
价格
查看手册
RPL2316
MSO4000/2000A逻辑探头,16通道
¥ 4999
宽带升级
型号
描述
价格
MSO8000-BW6T20
600MHz到2GHz带宽升级选件
¥ 58800
MSO8000-BW6T10
600MHz到1GHz带宽升级选件
¥ 25800
MSO8000-BW10T20
1GHz到2GHz带宽升级选件
¥ 35800
功能升级
型号
描述
价格
MSO8000-JITTER
眼图和抖动分析
¥ 6880
MSO8000-PWR
内置电源分析
¥ 6880
MSO8000-AWG
双通道25MHz任意波形发生器
¥ 4880
MSO8000-AERO
MIL-STD1553总线触发和分析选件
¥ 6880
MSO8000-AUDIO
I2S总线触发和分析选件
¥ 6880
MSO8000-FLEX
FlexRay串行总线触发和分析
¥ 6880
MSO8000-AUTO
CAN/LIN总线触发和分析选件
¥ 6880
MSO8000-EMBD
I2C/SPI总线触发和分析选件
¥ 6880
MSO8000-COMP
RS232/UART总线触发和分析选件
¥ 6880
MSO8000-BND
Bundle选件
¥ 15880
选配附件
型号
描述
价格
NFP-3
近场探头,频率范围:30 MHz 至3 GHz
¥ 2990
RM6041
机架安装套件
¥ 1488
DK-DS6000
演示板
¥ 980
数据手册
  • 名称
  • 版本
  • 发布时间
  • 下载
性能校验手册
  • 名称
  • 版本
  • 发布时间
  • 下载
编程手册
  • 名称
  • 版本
  • 发布时间
  • 下载
官网所有商品价格仅供参考,实际价格以RIGOL普源商城结算为准。
