锁相环（PLL）作为现代电子系统的“心脏”，其性能对无线通信、雷达、高速计算和精密仪器等多领域应用具有重要影响。从智能手机的射频收发器到数据中心的时钟发生器，PLL无处不在。然而，对这一关键器件的精确测量与调试，长期以来却是工程师们面临的一大挑战。传统的扫频频谱分析仪（Swept-Tuned Spectrum Analyzer）在面对PLL复杂的动态行为时，往往力不从心。本文将深入探讨PLL测量过程中的四大核心痛点，并阐述实时频谱分析仪（RTSA）如何凭借其革命性的技术，为工程师拨开迷雾。

痛点一：瞬态杂散——来无影去无踪的“幽灵信号”

问题描述:

在PLL的工作过程中，尤其是在频率切换、锁定瞬间或受到外部数字电路串扰时，会产生持续时间极短（可能仅为微秒级）的瞬态杂散信号。这些“幽灵信号”虽然稍纵即逝，但其危害巨大，可能导致通信系统误码率飙升，或使雷达系统产生虚假目标。

传统测量的瓶颈:

传统扫频仪的工作原理如同一个拿着手电筒在黑暗仓库里巡逻的保安，它在某一时刻只关注一个极窄的频点，然后缓慢地扫描整个频段。对于一个持续时间为5微秒的杂散信号，如果扫频仪的扫描速度无法在此时间内恰好扫过该频点，这个信号就会被完全漏掉。即便使用“最大保持”（Max Hold）功能侥幸捕获，也无法得知其出现的频率、持续时间和触发原因，调试工作如同大海捞针。

RTSA解决方案:

实时频谱仪则完全颠覆了这种测量方式。它像是布满了高清监控摄像头，在其分析带宽内对所有频率进行无缝、并行的FFT（快速傅里叶变换）处理。RTSA的核心优势在于其100%的信号捕获概率（POI），任何持续时间大于其最小信号持续时间的事件都无所遁形。通过密度图/余晖图（Density/Persistence Display），那些偶发的、低概率的瞬态杂散会因在屏幕上的不断累积而以不同的颜色（通常是红色或黄色）高亮显示，与稳定的主信号和背景噪声形成鲜明对比，让工程师一眼就能发现问题所在。

▲ RTSA

▲ GPSA

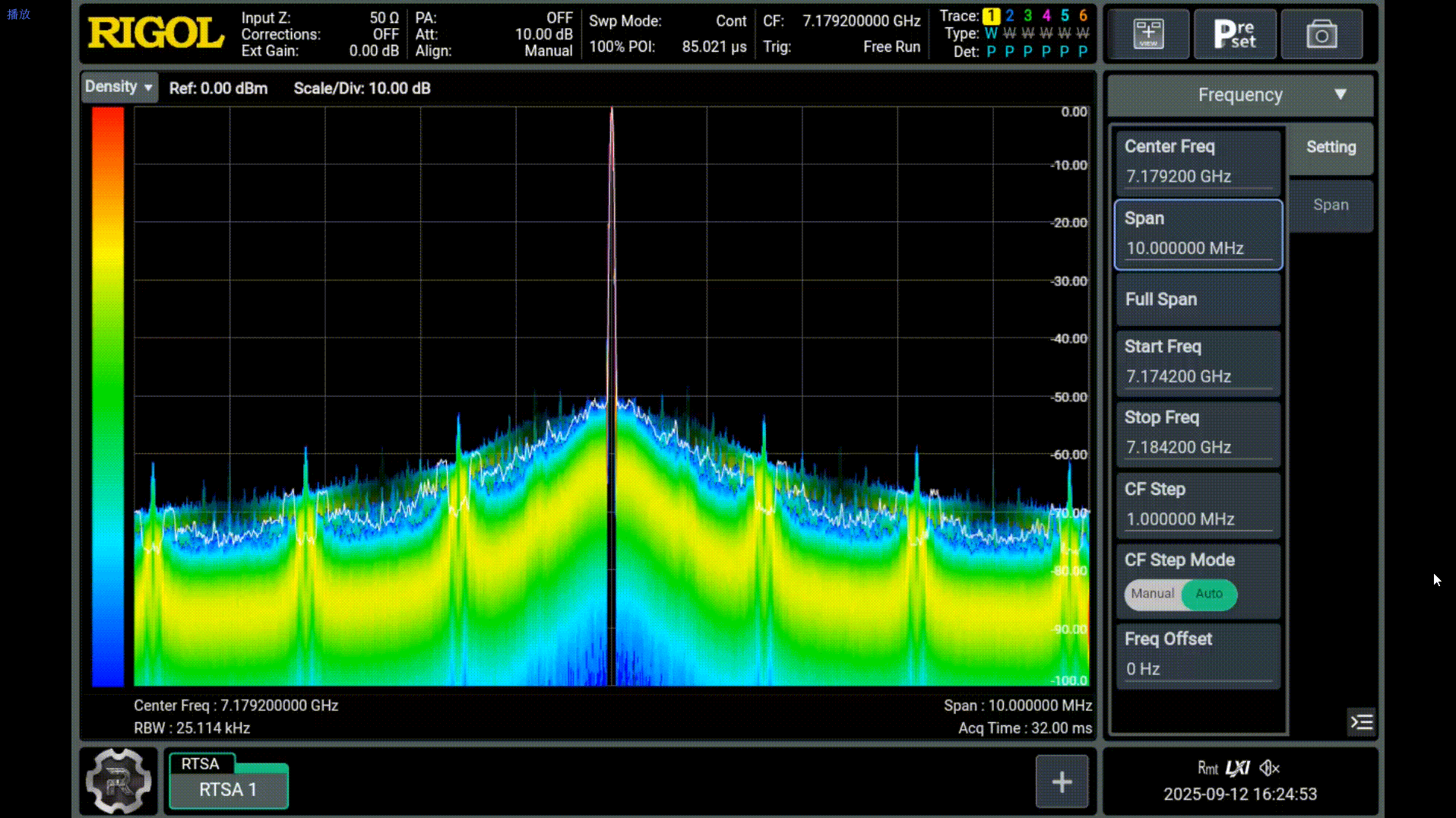

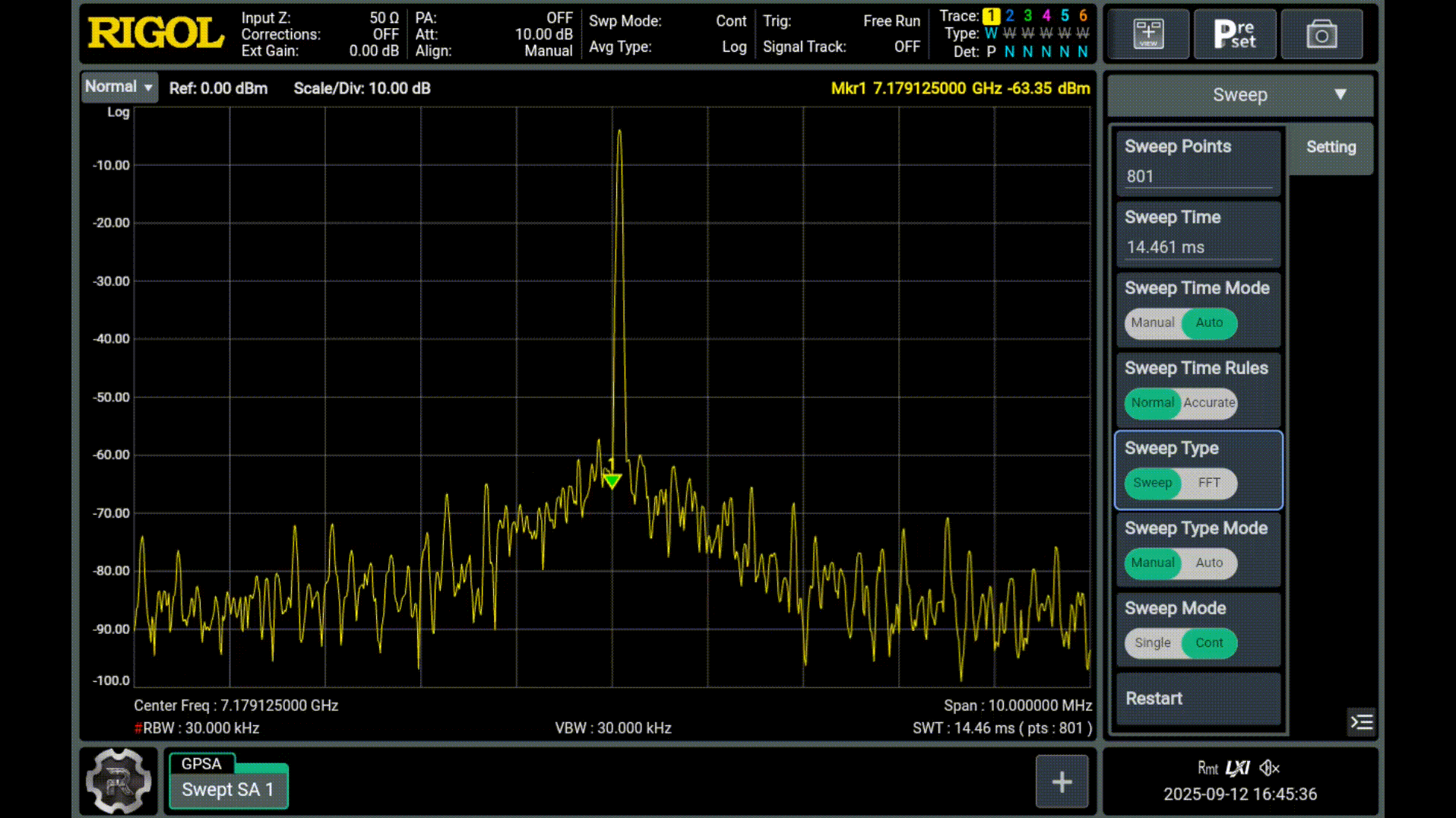

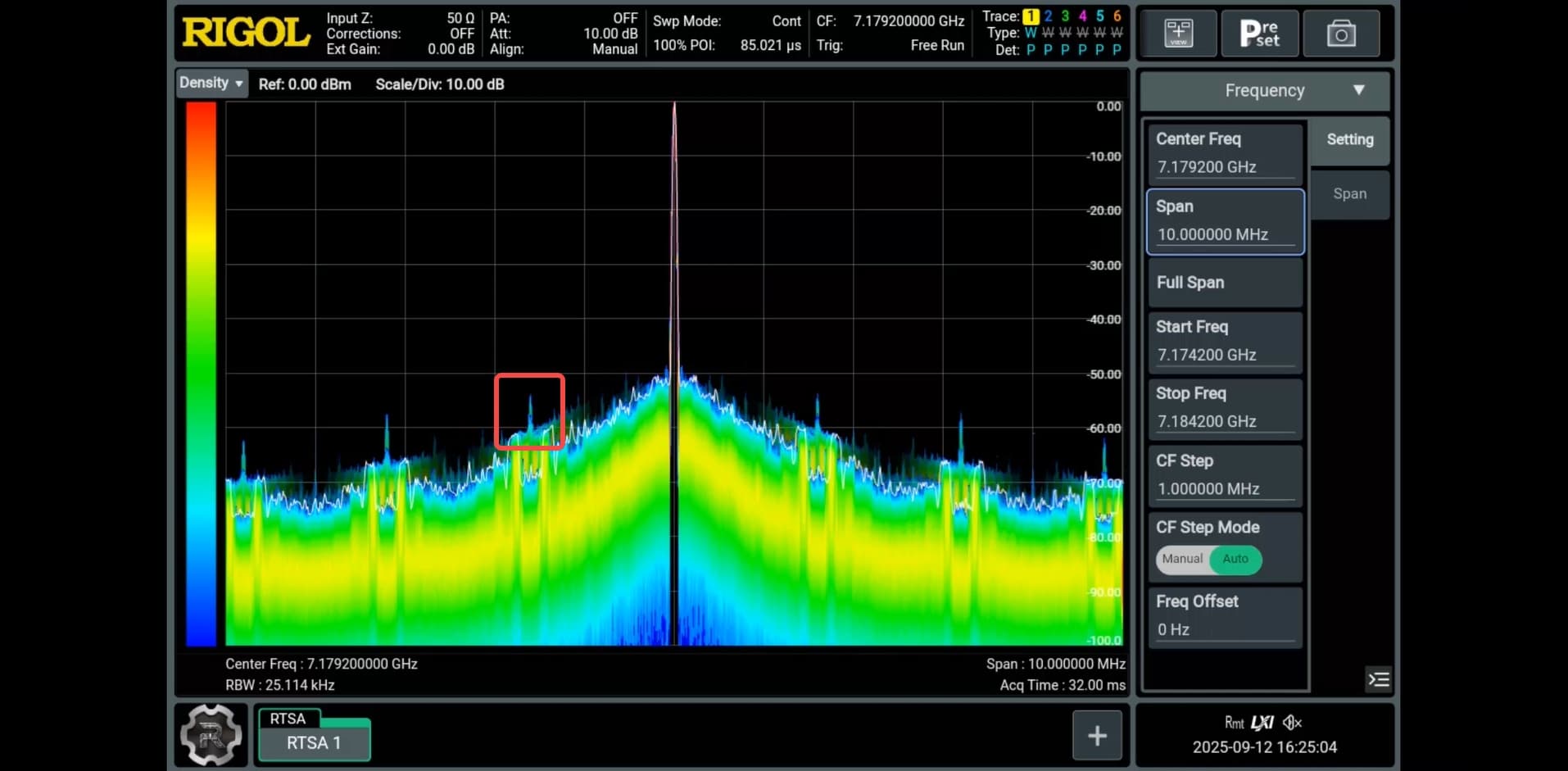

上述两个动图分别为RTSA与GPSA模式下检测PLL LMX2820瞬态杂散情况，从中可以看出在RTSA模式下可以检测到频点固定，随时间周期性出现的杂散，而在GPSA模式下难以观察出杂散分布的特点。

痛点二：锁定过程——难以捉摸的动态“黑盒”

问题描述:

PLL的锁定时间（Lock Time）和建立过程（Settling Behavior）是衡量其动态响应能力的关键指标。一个理想的PLL应能快速、平稳地锁定到目标频率。然而在实际中，锁定过程可能伴随着频率过冲（Overshoot）、振荡（Ringing）等现象，这些都会影响系统的稳定性和可用性。

传统测量的瓶颈:

扫频仪只能呈现静态的频谱快照。工程师可以看到PLL锁定前的频谱和锁定后的频谱，但对于两者之间那段至关重要的动态过程，则完全是一个“黑盒”。无法观测就意味着无法量化，更谈不上优化环路滤波器的设计以改善锁定性能。

RTSA解决方案:

RTSA的频谱图/瀑布图（Spectrogram/Waterfall Display）功能为此提供了有效的解决方案。它以三维的形式记录了频率、功率和时间的关系，将整个锁定过程以“电影”的方式连续播放出来。工程师可以清晰地看到频率是如何从起始点“走向”目标点的，可以精确测量：

• 锁定时间： 从指令发出到频率稳定在规定误差带内的时间。
• 频率过冲： 频率在稳定前超出目标值的最大幅度。
• 环路振荡： 在建立过程中频率是否存在不稳定的振荡及其频率。
• 锁定失败分析： 当PLL无法锁定时，可以清晰看到频率是在哪个环节出了问题。

这种直观的视觉呈现，极大地加速了PLL环路参数的调试与优化进程。

痛点三：微弱干扰——隐藏在噪声下的“定时炸弹”

问题描述:

在紧凑的PCB布局中，来自开关电源（SMPS）、数字时钟或数据总线的微弱信号，很容易通过传导或辐射耦合进PLL的VCO（压控振荡器）控制环路，形成微弱的杂散或加剧相位噪声，最终表现为系统级的抖动（Jitter）。这些干扰信号往往功率很低，甚至被埋藏在PLL自身的相位噪声基底之下。

传统测量的瓶颈:

为了提高灵敏度，工程师在使用扫频仪时通常会开启平均（Averaging）功能来降低噪声基底。然而，这种做法对于非相干的、偶发的干扰信号却是致命的——它们会被当作噪声一同被“平均”掉，从而在屏幕上消失得无影无踪，导致工程师错判，以为系统是“干净”的。

RTSA解决方案:

这再次凸显了RTSA密度图的威力。密度图的显示亮度不仅取决于信号功率，更取决于其出现概率。即使一个干扰信号的功率低于平均噪声电平，但只要它在某个固定的频率点上反复出现，RTSA就会像一个耐心的侦探，不断累积这些证据，最终使其在该频率点的像素亮度远高于周围的随机噪声，形成一个清晰的“亮点”。这种从噪声中“捞出”确定性信号的能力，对于定位那些深层次、隐蔽的干扰源至关重要。

▲ RTSA

▲ GPSA

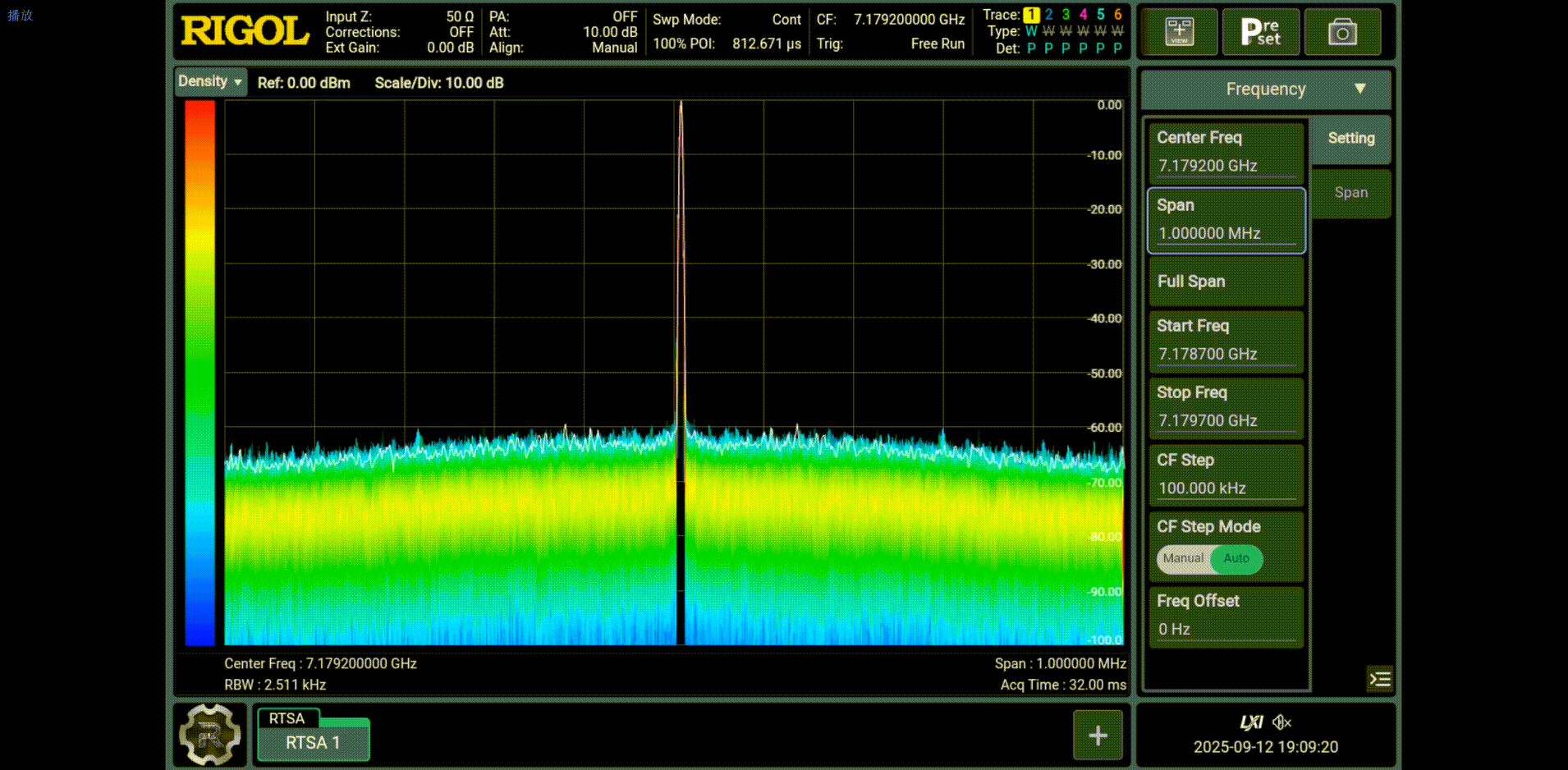

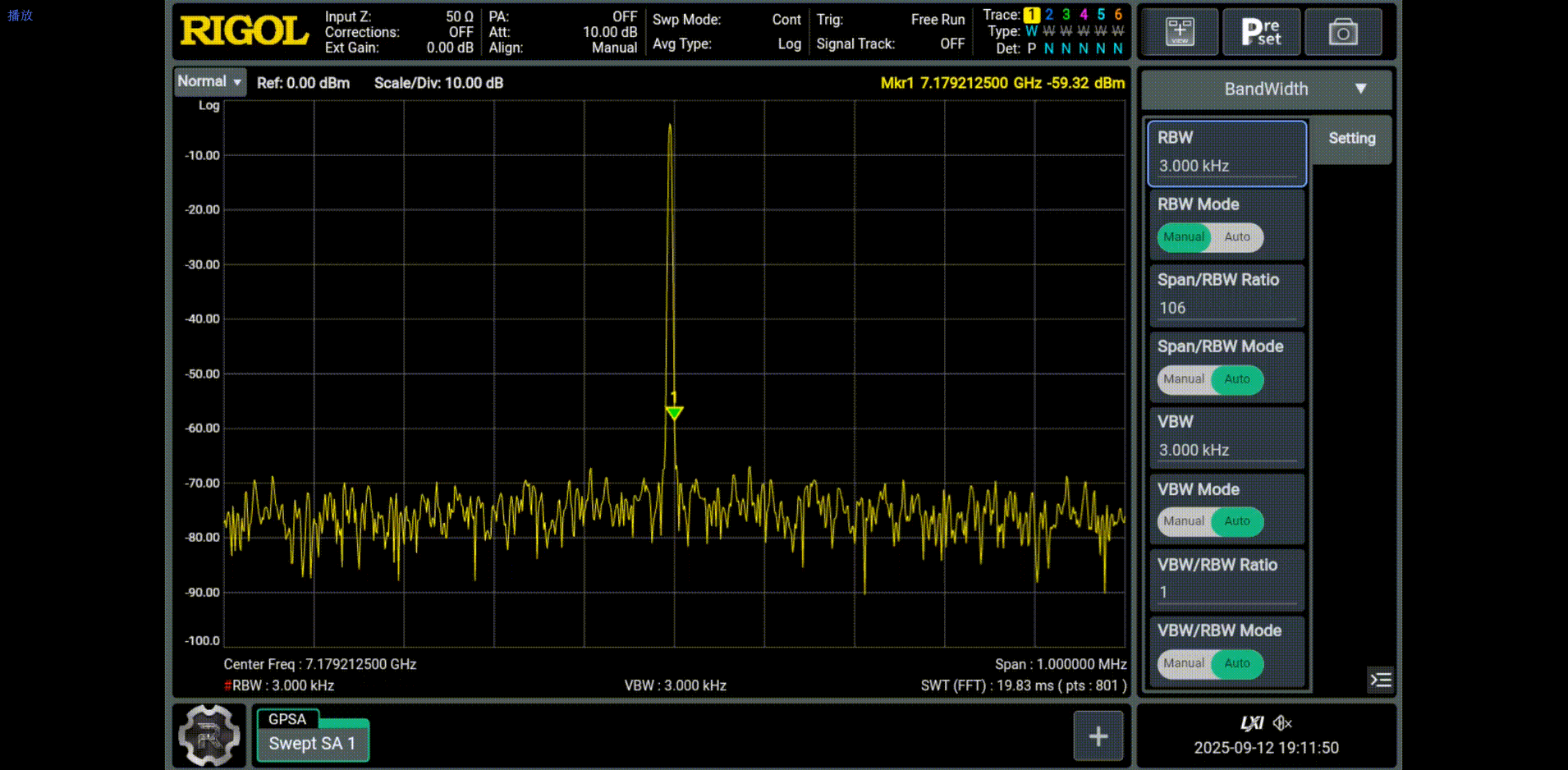

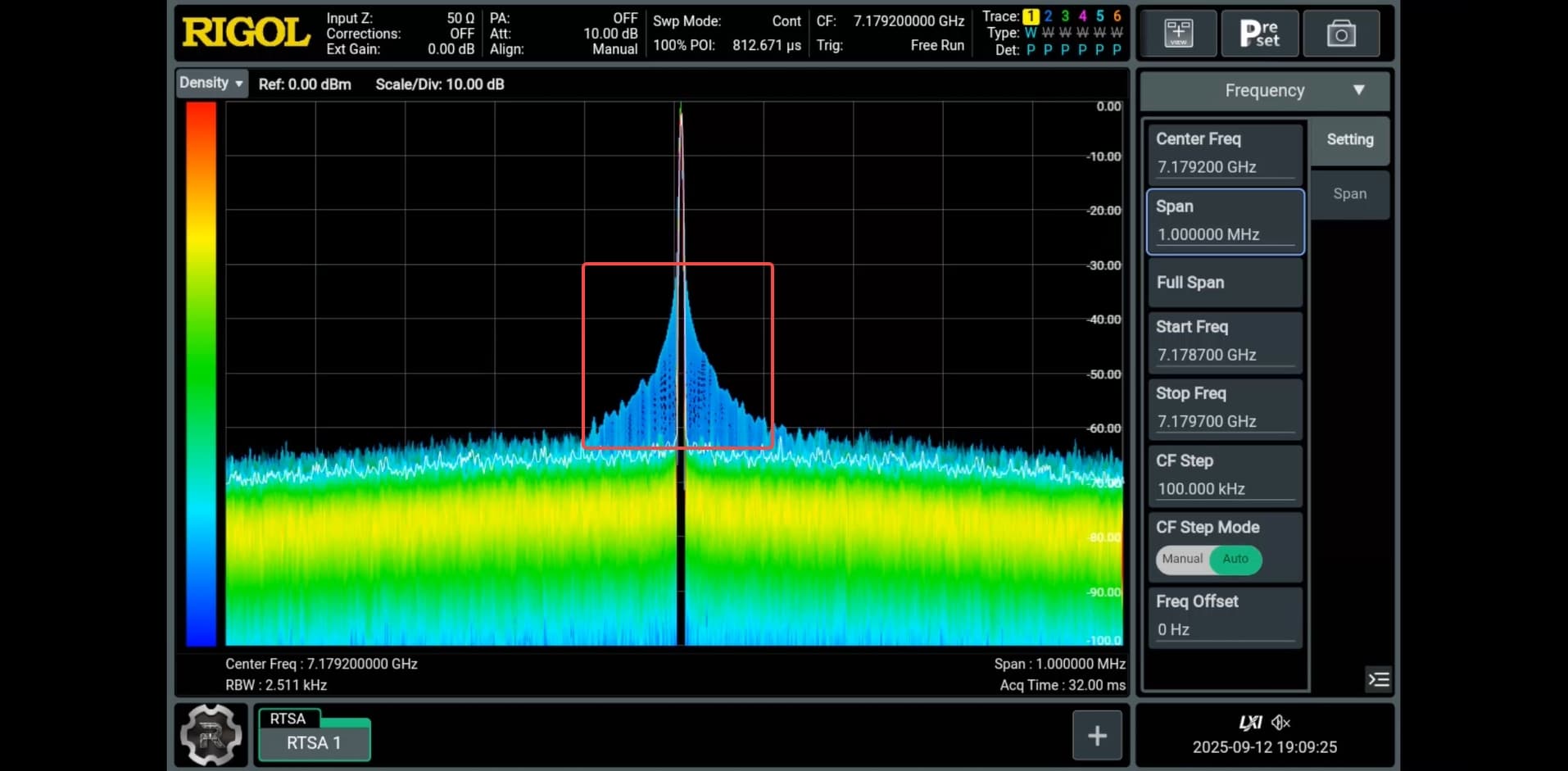

上述两个动图分别为LMX2820的参考时钟添加微扰状态下，RTSA与GPSA模式下观测情况，从中可以看出在RTSA模式下除了可以观察到信号具有幅度变化外，还能观察到信号抖动变化的瞬间，而在GPSA模式下只能观测到信号幅度产生了变化。

▲ RTSA

▲ GPSA

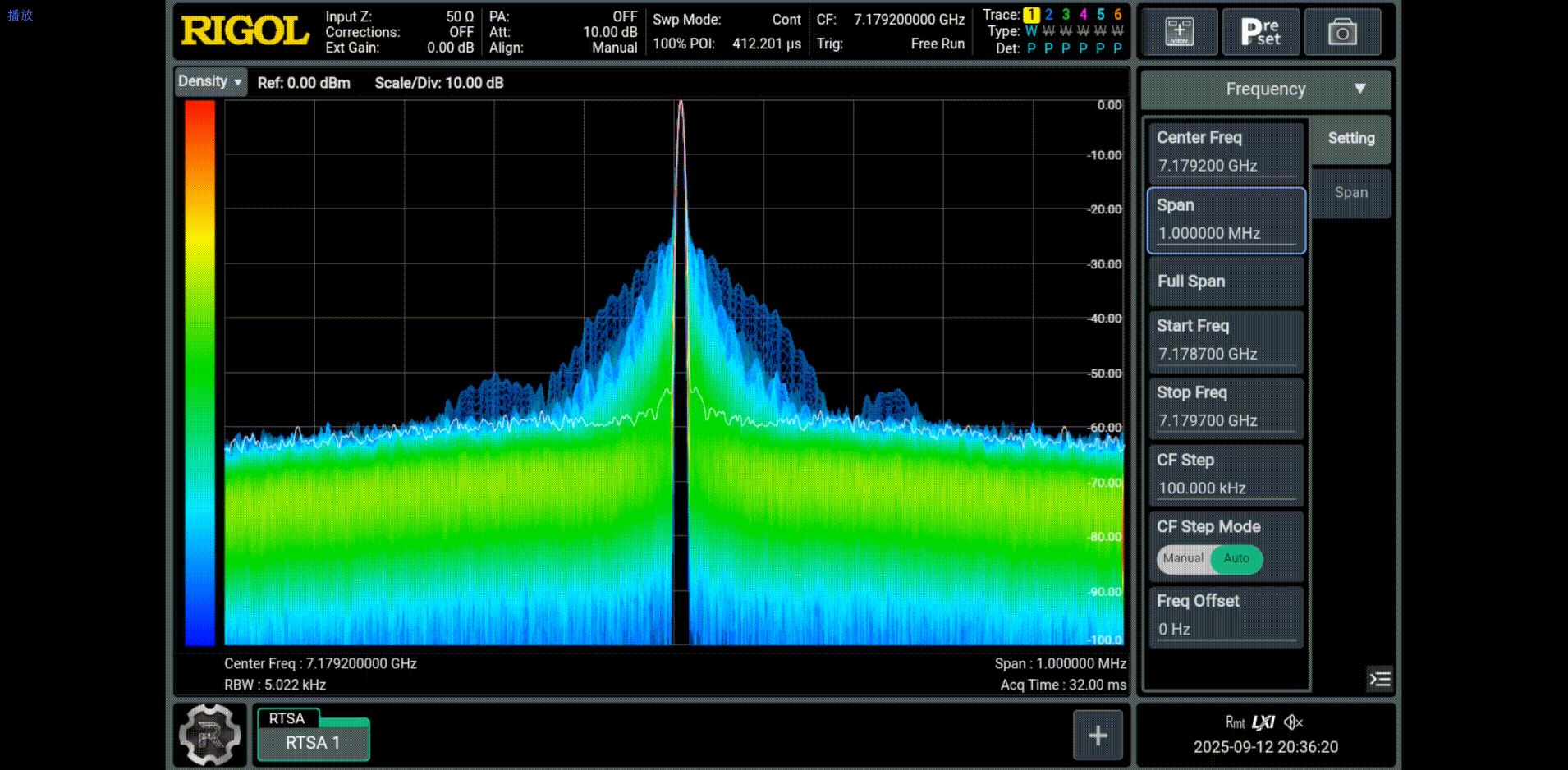

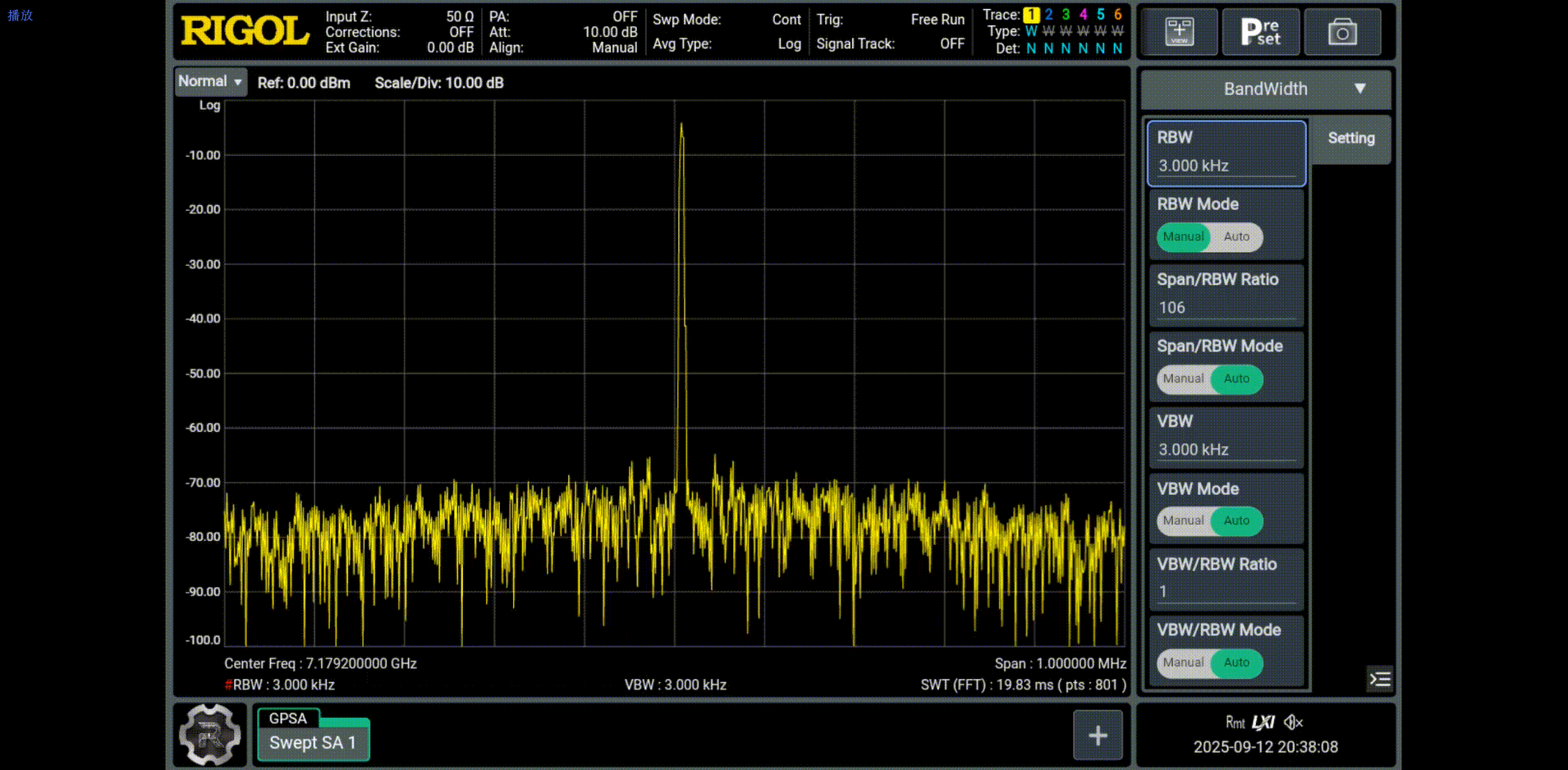

上述两个动图分别为LMX2820的电源添加噪声情况下，RTSA与GPSA模式下观测情况，从中可以看出在RTSA模式下除了可以观察到信号具有明显的瞬间抖动，而在GPSA模式信号并未观察到变化。

痛点四：捷变频系统——无法追踪的“闪电侠”

问题描述:

在现代雷达、电子战和一些高级通信系统中，PLL需要具备极快的频率捷变（Frequency Hopping）能力。分析这些快速跳频信号的切换时间、频率稳定度和跳间杂散，是评估系统性能的关键。

传统测量的瓶颈:

扫频仪的扫描速度远远跟不上现代捷变频PLL的跳变速度，完全无法对其进行有效跟踪和分析。它无法捕获完整的跳频序列，也无法对任意一个跳频点的信号质量进行评估。

RTSA解决方案:

在其宽阔的实时分析带宽内，RTSA可以完整地、无遗漏地捕获整个跳频序列。结合频率模板触发（Frequency Mask Trigger） 等高级功能，工程师可以精确地在信号跳入或跳出某个频段时进行触发捕获，然后利用频谱图和门控扫描等工具，详细分析：

• 跳频速度和驻留时间。
• 每个频点上的频率建立时间。
• 跳变过程中产生的瞬态杂散。

下图是观察一个PLL的快速连续重复扫频的视频:

可以发现几个特点:

从终止到起始频率有一个不稳定频率跳变，在光谱图和密度谱上都很好的观察到这个瞬间。

从起始到终止的过程中有一个点发生了不稳定的跳变。原因是因为测试时故意找了一个VCO不连续点，可以看到连续扫频时，中间是稳定的。当发生跳变时，明显的不稳定状态被捕捉到。

从捕捉神出鬼没的瞬态杂散，到解构复杂的锁定过程，再到发掘深埋于噪声下的微弱干扰，实时频谱分析仪将PLL的测量从一个静态、片面的维度，提升到了一个动态、全景的层次。它不再让工程师猜测和假设，而是提供了确凿的、可视化的证据。在追求更高性能、更高集成度的今天，实时频谱分析仪已经不再是传统扫频仪的补充，而是成为了每一位顶尖射频与系统工程师在设计、验证和调试高性能锁相环时，不可或缺的利器。

普源精电（RIGOL）RSA6000 系列实时频谱分析仪，凭借其优异的性能，将高性能信号捕获、多维度信号解析与灵活的便携部署能力融为一体，在研发、验证、排障全过程中，为您提供可靠的仪器支持。
