네트워크 분석기란 | 개념부터 측정 방법까지

RF(고주파) 및 마이크로파 회로의 특성을 정확하게 측정하고 분석하는 것은 현대 전자 시스템 개발에서 필수적입니다. 안테나, 필터, 증폭기, 케이블 등 다양한 RF 소자의 성능을 정량적으로 평가하기 위해서는 전문적인 측정 장비가 필요합니다.

네트워크 분석기란 무엇인가?

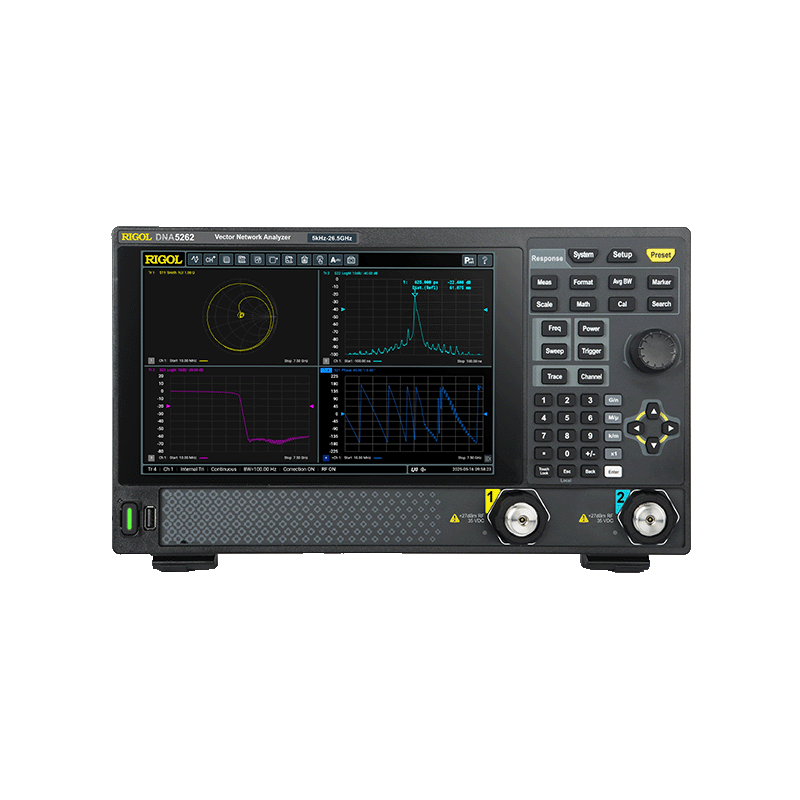

네트워크 분석기(Network Analyzer, VNA)는 RF(고주파) 및 마이크로파 회로의 특성을 측정하는 장비입니다. 안테나, 필터, 증폭기, 케이블 등의 성능을 분석하는 데 사용되며, 특히 S-parameter(산란 파라미터)를 통해 신호의 반사와 전달 특성을 정량적으로 확인할 수 있습니다.

벡터 네트워크 분석기는 크기뿐만 아니라 위상 정보까지 측정하여 RF 시스템의 복잡한 특성을 완전하게 파악할 수 있도록 합니다. 이를 통해 설계 검증, 품질 관리, 문제 해결 등 다양한 목적으로 활용됩니다.

왜 네트워크 분석기가 필요할까?

RF 시스템은 저주파와 달리 단순히 "신호가 전달된다"라고 볼 수 없습니다. 주파수가 높아질수록 다음과 같은 현상이 동시에 발생합니다.

• 임피던스 불일치
• 반사 손실
• 삽입 손실
• 위상 변화
• 주파수에 따른 특성 변화

즉, 신호는 전달뿐 아니라 반사와 손실까지 함께 발생합니다. 이러한 요소들은 시스템 성능에 직접적인 영향을 미치기 때문에 정확한 측정과 분석이 필수적입니다.

핵심 포인트: 고주파 시스템에서는 신호의 전달, 반사, 손실, 위상 변화를 모두 고려해야 하며, 네트워크 분석기는 이러한 복합적인 특성을 정량적으로 측정할 수 있는 유일한 도구입니다.

네트워크 분석기로 할 수 있는 것

네트워크 분석기를 사용하면 다음과 같은 분석이 가능합니다.

• S-파라미터 측정 (S11, S21 등): 반사 계수와 전달 계수를 측정하여 소자의 입출력 특성을 파악합니다.
• 주파수 응답 분석: 주파수 범위에 걸쳐 소자의 응답 특성을 확인합니다.
• 임피던스 매칭 상태 확인: 소스와 부하 간의 임피던스 정합 상태를 평가합니다.
• RF 시스템 성능 최적화: 측정 결과를 바탕으로 시스템 설계를 개선합니다.

네트워크 분석기 주요 설정 항목

정확한 측정을 위해 반드시 이해해야 할 5가지 핵심 설정입니다.

• 주파수 (Frequency)
• 파워 (Power)
• Sweep Point
• IF Bandwidth
• Calibration

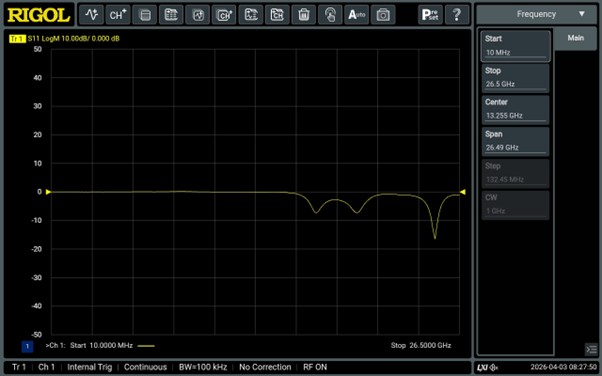

1) 주파수 (Frequency)

측정 대상(DUT)의 특성이 나타나는 주파수 범위 설정은 가장 기본이 되는 설정입니다.

• Start Frequency: 측정 시작 주파수
• Stop Frequency: 측정 종료 주파수
• Center Frequency: 중심 주파수

주의사항:

• 너무 좁으면 → 전체 특성 확인 어려움
• 너무 넓으면 → 해상도 저하

측정 목적에 맞는 주파수 범위 설정이 핵심입니다.

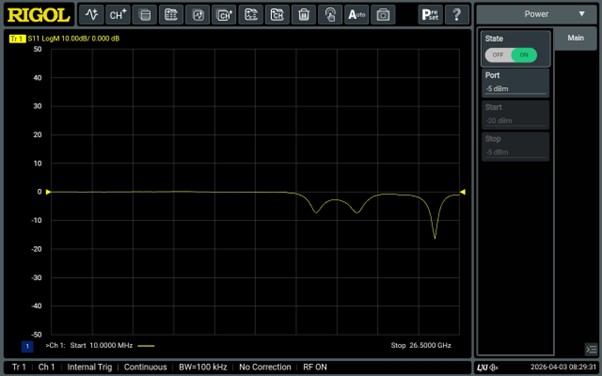

2) 파워 (Power)

DUT에 인가되는 신호 세기를 결정합니다.

• 기본값: 약 -5 dBm
• 높은 파워: 강한 입력 신호 제공
• 낮은 파워: 민감 소자 보호

정확한 측정을 위한 적절한 입력 레벨 설정이 핵심입니다. 과도한 파워는 소자를 손상시킬 수 있으며, 너무 낮은 파워는 노이즈 대비 신호 비율을 저하시킵니다.

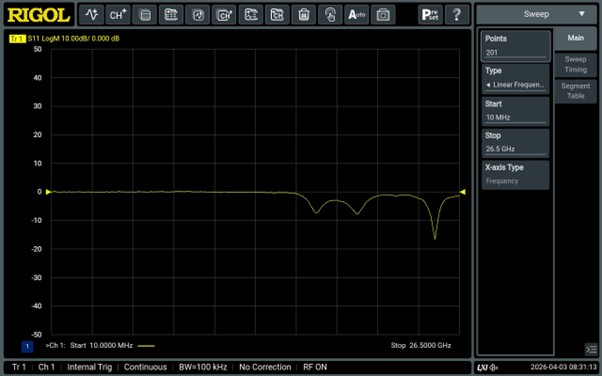

3) Sweep (스윕)

주파수 범위를 스캔하는 방식과 포인트 수를 설정합니다.

정확도와 측정 시간의 균형이 중요합니다. 일반적으로 201~1601 포인트가 많이 사용됩니다.

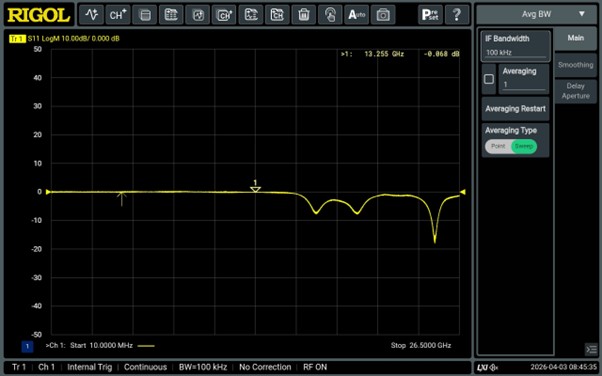

4) IF Bandwidth

중간 주파수(IF) 필터의 대역폭을 설정하여 측정 품질과 속도를 조절합니다.

정확도 vs 속도의 트레이드오프 이해가 핵심입니다. 정밀 측정이 필요한 경우 좁은 IF Bandwidth를, 빠른 스윕이 필요한 경우 넓은 IF Bandwidth를 선택합니다.

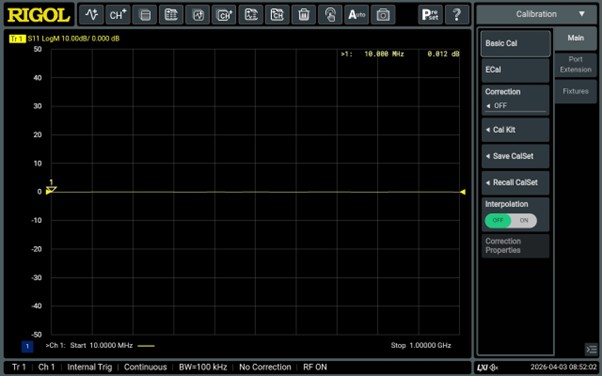

5) Calibration

측정 오차 제거를 위한 필수 과정입니다. 케이블, 커넥터, 어댑터 등 측정 경로에서 발생하는 시스템 오차를 보정합니다.

주요 Calibration 방법:

• SOLT (Short-Open-Load-Thru): 가장 정확한 전체 2포트 보정
• TRL (Thru-Reflect-Line): 고주파 측정에 적합
• 1포트 보정: 반사 측정만 필요한 경우

정기적인 Calibration은 측정 신뢰성을 보장하는 핵심 요소입니다.

자주 묻는 질문 (FAQ)

네트워크 분석기(VNA)란 무엇인가요?

네트워크 분석기(Network Analyzer, VNA)는 RF(고주파) 및 마이크로파 회로의 특성을 측정하는 장비입니다. 안테나, 필터, 증폭기, 케이블 등의 성능을 분석하는 데 사용되며, 특히 S-parameter(산란 파라미터)를 통해 신호의 반사와 전달 특성을 정량적으로 확인할 수 있습니다.

왜 RF 시스템에서 네트워크 분석기가 필요한가요?

RF 시스템은 저주파와 달리 주파수가 높아질수록 임피던스 불일치, 반사 손실, 삽입 손실, 위상 변화, 주파수에 따른 특성 변화 등이 동시에 발생합니다. 신호는 전달뿐 아니라 반사와 손실까지 함께 발생하기 때문에 정확한 측정과 분석이 필수적입니다.

네트워크 분석기로 어떤 측정이 가능한가요?

네트워크 분석기를 사용하면 S-파라미터 측정(S11, S21 등), 주파수 응답 분석, 임피던스 매칭 상태 확인, RF 시스템 성능 최적화 등의 분석이 가능합니다.

네트워크 분석기의 주요 설정 항목은 무엇인가요?

정확한 측정을 위해 반드시 이해해야 할 5가지 핵심 설정은 주파수(Frequency), 파워(Power), Sweep Point, IF Bandwidth, Calibration입니다. 각 설정은 측정 정확도와 속도에 직접적인 영향을 미칩니다.

IF Bandwidth 설정은 측정에 어떤 영향을 주나요?

IF Bandwidth를 좁게 설정하면 노이즈가 감소하지만 측정 시간이 증가하고, 넓게 설정하면 측정 속도가 증가하지만 노이즈도 증가합니다. 정확도와 속도 간의 트레이드오프를 이해하고 측정 목적에 맞게 설정하는 것이 핵심입니다.

마무리하며

네트워크 분석기는 RF 시스템 성능을 이해하고 최적화하기 위한 핵심 장비입니다.

• 주파수
• 파워
• Sweep
• IF Bandwidth
• Calibration

기본 원리를 이해하고 반복 측정을 통해 충분히 숙련할 수 있습니다. 각 설정 항목의 의미와 상호 관계를 파악하면 다양한 측정 상황에서 최적의 결과를 얻을 수 있습니다.
