RF 측정을 진행하다 보면 원하는 신호 외에도 항상 함께 나타나는 신호가 있습니다. 바로 노이즈(Noise)입니다. 노이즈는 RF 시스템의 측정 정확도와 신호 품질을 결정하는 중요한 요소이며, 스펙트럼 분석기 화면을 해석할 때 반드시 이해해야 하는 기본 개념입니다.

특히 작은 신호를 측정하거나 통신 품질을 분석할 때 노이즈를 제대로 이해하지 못하면 실제 신호와 측정 한계를 정확히 구분하기 어렵습니다. 본 콘텐츠에서는 RF 측정에서 자주 사용되는 Thermal Noise, Noise Floor, Phase Noise의 개념을 중심으로 노이즈가 스펙트럼 분석기에서 어떻게 나타나는지 실무 관점에서 설명합니다.

RF 노이즈란 무엇인가?

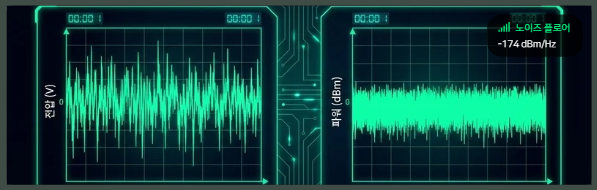

노이즈는 쉽게 말해 원하지 않는 신호입니다. RF 시스템에서는 우리가 측정하고자 하는 신호 외에도 회로 내부, 측정 장비, 주변 환경 등 다양한 원인에 의해 랜덤한 신호가 함께 발생합니다. 이러한 노이즈는 신호를 왜곡하거나 작은 신호를 가려 측정 정확도를 떨어뜨릴 수 있습니다.

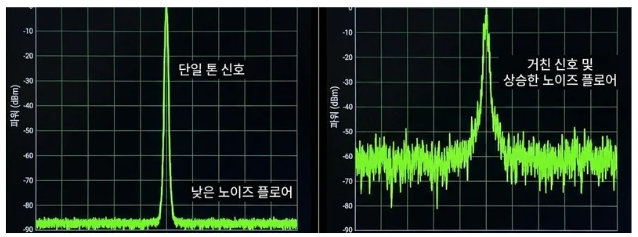

스펙트럼 분석기로 신호를 측정해 보면 특정 주파수에 나타나는 피크 신호 외에도 화면 아래쪽에 바닥처럼 깔려 있는 에너지 레벨을 확인할 수 있습니다. 이처럼 노이즈는 RF 측정에서 항상 고려해야 하는 요소이며, 신호를 얼마나 정확하게 구분할 수 있는지를 결정하는 중요한 기준이 됩니다.

Thermal Noise – 모든 시스템에 존재하는 기본 노이즈

Thermal Noise는 전자의 열 운동에 의해 발생하는 노이즈입니다. 온도가 존재하는 모든 전자 회로에서는 전자가 끊임없이 움직이기 때문에 열잡음이 발생하게 됩니다. 즉 회로나 측정 장비가 동작하고 있다면 Thermal Noise는 항상 존재한다고 볼 수 있습니다.

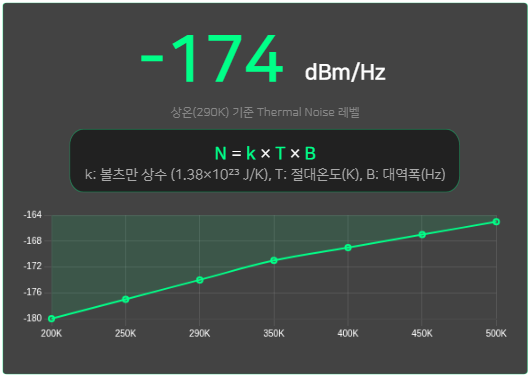

Thermal Noise의 중요한 특징은 온도와 대역폭의 영향을 받는다는 점입니다. 온도가 높아질수록 전자의 움직임이 활발해져 노이즈가 증가하며, 측정 대역폭이 넓어질수록 포함되는 노이즈 전력도 증가합니다. 상온 기준에서 Thermal Noise는 일반적으로 약 -174 dBm/Hz 수준으로 알려져 있습니다.

RBW와 노이즈 레벨의 관계

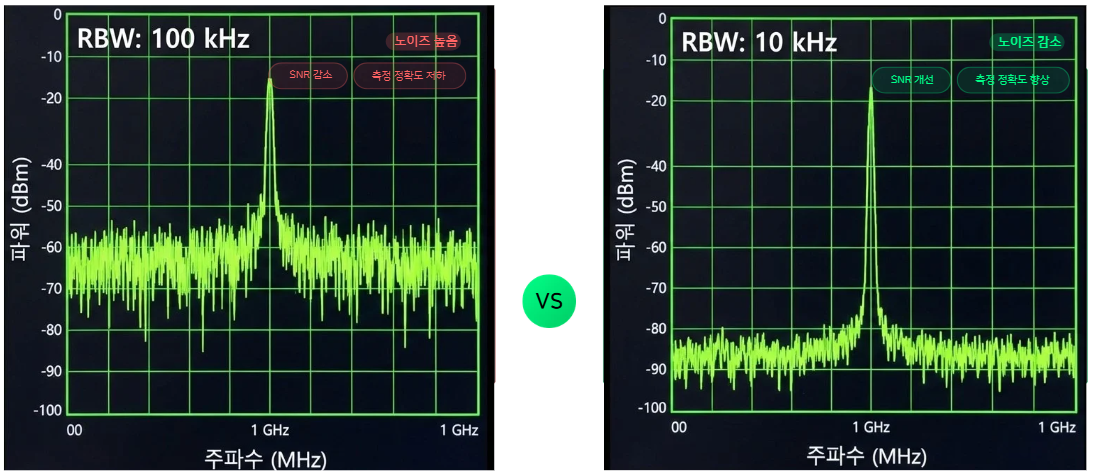

스펙트럼 분석기에서 노이즈를 이해할 때 중요한 설정 중 하나가 RBW(Resolution Bandwidth)입니다. 노이즈 전력은 측정 대역폭에 비례하기 때문에 RBW를 넓히면 더 많은 노이즈가 포함되어 화면에서 보이는 노이즈 레벨이 올라갑니다. 반대로 RBW를 줄이면 포함되는 노이즈 전력이 감소하여 노이즈 레벨이 낮아집니다.

따라서 작은 RF 신호를 측정할 때는 RBW 설정이 매우 중요합니다. 너무 넓은 RBW를 사용하면 작은 신호가 노이즈에 묻혀 보이지 않을 수 있으며, RBW를 적절히 줄이면 더 낮은 레벨의 신호를 확인하는 데 도움이 됩니다.

Noise Floor – 측정 가능한 최소 신호의 기준

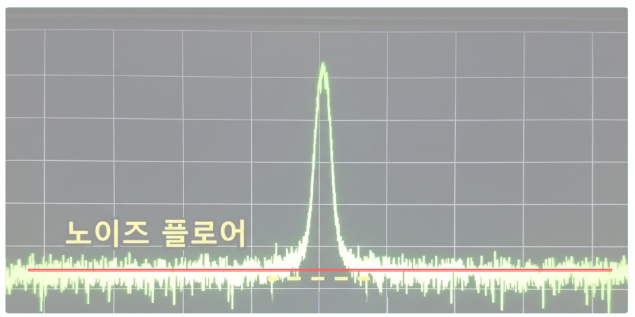

Noise Floor는 장비가 가지고 있는 기본적인 노이즈 레벨을 의미합니다. 스펙트럼 분석기 화면에서는 아래쪽에 바닥처럼 깔려 있는 선으로 나타나며, 이보다 낮은 레벨의 신호는 측정하기 어렵습니다.

예를 들어 측정하려는 신호가 Noise Floor보다 낮다면 실제로 신호가 존재하더라도 스펙트럼 분석기 화면에서는 구분되지 않을 수 있습니다. 즉 Noise Floor는 단순한 배경 신호가 아니라, 장비가 측정할 수 있는 최소 신호 레벨을 결정하는 중요한 기준입니다.

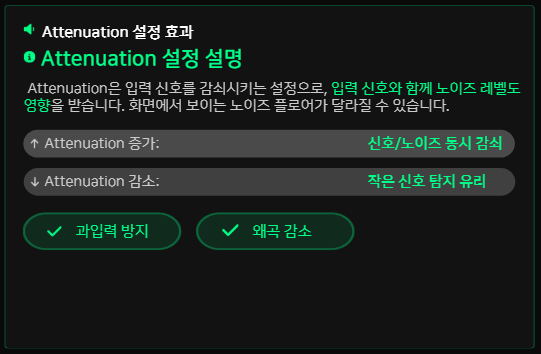

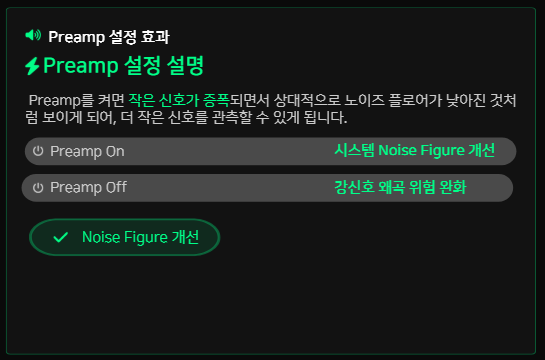

Noise Floor는 장비 자체의 성능뿐만 아니라 RBW, 입력 감쇠 설정, Preamp 사용 여부, 주변 환경 노이즈 등 다양한 조건에 의해 달라질 수 있습니다. 따라서 정확한 RF 측정을 위해서는 측정 목적에 맞게 장비 설정을 조정하는 것이 중요합니다.

Noise Floor에 영향을 주는 주요 설정

Phase Noise – 신호 품질에 영향을 주는 위상 잡음

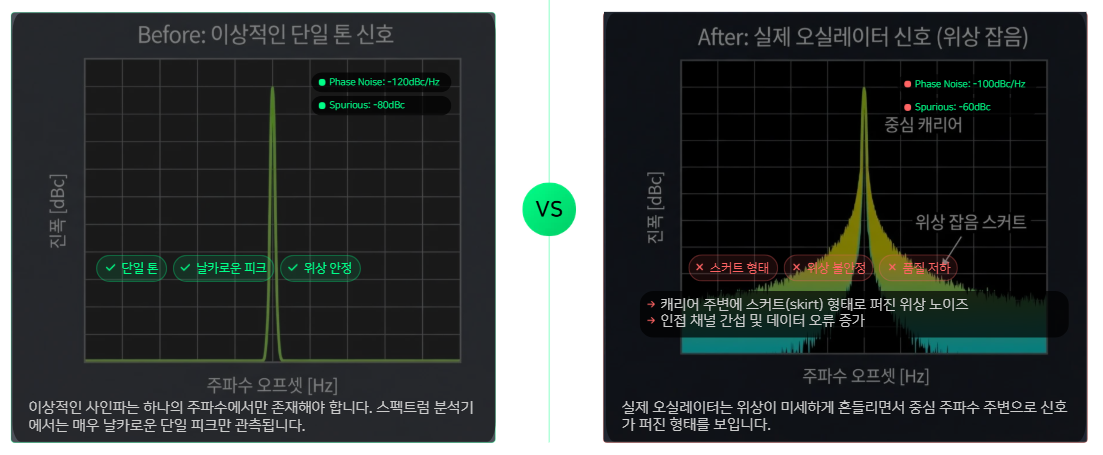

Phase Noise는 신호의 위상이 미세하게 흔들리면서 발생하는 노이즈입니다. 이상적인 사인파는 하나의 정확한 주파수에만 존재해야 하지만, 실제 RF 신호를 측정해 보면 중심 주파수 주변으로 신호가 퍼져 있는 형태를 확인할 수 있습니다. 이러한 현상이 바로 Phase Noise입니다.

Phase Noise는 주로 신호를 생성하는 오실레이터나 로컬 오실레이터(LO)의 특성에 의해 발생합니다. 스펙트럼 분석기에서는 캐리어 주변에 퍼져 있는 skirt 형태로 나타나며, 이 값이 클수록 신호 품질이 저하됩니다.

특히 LTE, 5G, Wi-Fi와 같은 통신 시스템에서는 Phase Noise가 커질 경우 인접 채널 간섭이나 데이터 오류가 증가할 수 있습니다. 따라서 RF 신호 발생기나 스펙트럼 분석기의 성능을 평가할 때 Phase Noise는 매우 중요한 지표 중 하나입니다.

RF 노이즈 주요 개념 비교

RF 측정에서 노이즈 이해가 중요한 이유

RF 측정의 핵심은 단순히 신호가 존재하는지 확인하는 것이 아니라, 원하는 신호를 노이즈와 구분하여 정확하게 해석하는 것입니다. 특히 저전력 신호 측정, EMI 분석, 무선 통신 품질 평가, 레이더 시스템 분석과 같은 분야에서는 노이즈의 영향을 반드시 고려해야 합니다.

스펙트럼 분석기에서 노이즈 플로어를 확인하고, RBW와 Preamp 설정을 적절히 조정하며, Phase Noise 특성을 이해하면 RF 신호를 보다 정확하게 분석할 수 있습니다. 이러한 개념은 RF 기초 교육뿐만 아니라 실제 장비 운용과 문제 해결 과정에서도 매우 중요합니다.

마무리

노이즈는 모든 RF 시스템에서 발생하는 기본적인 요소이며, 측정 정확도와 신호 품질을 결정하는 중요한 기준입니다. Thermal Noise는 모든 전자 시스템에서 발생하는 기본 노이즈이며, Noise Floor는 측정 가능한 최소 신호의 기준이 됩니다. 또한 Phase Noise는 신호의 품질과 통신 성능에 직접적인 영향을 주는 요소입니다.

이러한 노이즈 개념을 정확히 이해하면 스펙트럼 분석기 화면을 보다 명확하게 해석할 수 있으며, 작은 신호 측정이나 RF 시스템 성능 분석에서도 더욱 신뢰도 높은 결과를 얻을 수 있습니다.
