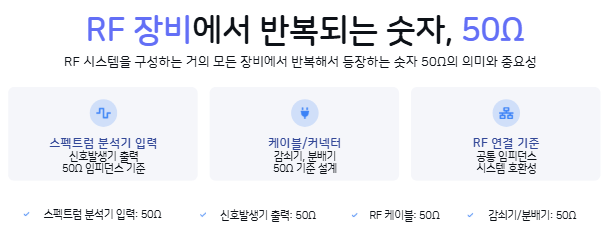

RF 측정을 진행하다 보면 거의 모든 장비와 부품에서 반복적으로 등장하는 숫자가 있습니다. 바로 50Ω입니다. 스펙트럼 분석기 입력단, 신호발생기 출력단, RF 케이블, 감쇠기, 분배기, 필터, 증폭기 등 대부분의 RF 계측 환경은 50Ω을 기준으로 구성됩니다.

그렇다면 왜 RF 시스템에서는 50Ω을 사용할까요? 그리고 임피던스가 맞지 않으면 왜 반사와 손실이 발생할까요?

본 콘텐츠에서는 RF 시스템에서 중요한 50Ω 시스템과 임피던스의 개념을 중심으로, 임피던스 불일치가 측정 결과와 시스템 성능에 어떤 영향을 주는지 설명합니다.

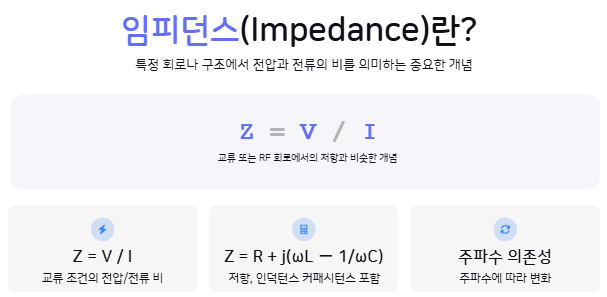

임피던스란 무엇인가?

임피던스(Impedance)는 특정 회로나 구조에서 전압과 전류의 비를 의미합니다. 쉽게 말하면 교류 또는 RF 회로에서의 저항과 비슷한 개념입니다.

다만 DC 회로에서의 단순한 저항과는 다르게, 임피던스는 저항 성분뿐만 아니라 인덕턴스와 커패시턴스의 영향까지 함께 포함합니다. 그래서 임피던스는 주파수에 따라 달라질 수 있으며, RF 시스템에서는 신호 전달 특성에 매우 큰 영향을 줍니다.

RF에서는 신호가 단순히 전선 안을 이동하는 것이 아니라, 전송선로를 따라 전자기 에너지 형태로 전달됩니다. 이때 신호가 지나가는 케이블, PCB 패턴, 커넥터, 부품의 임피던스가 서로 맞지 않으면 에너지 일부가 제대로 전달되지 못하고 되돌아오게 됩니다.

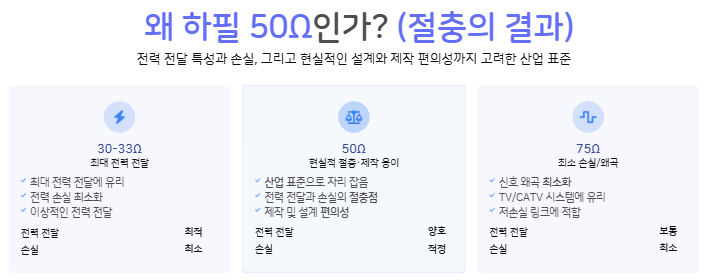

왜 RF에서는 50Ω을 사용할까?

RF 시스템에서 50Ω이 사용되는 이유는 하나의 절대적인 정답이라기보다, 전력 전달, 손실, 왜곡, 제작 편의성 사이의 균형점으로 이해하는 것이 좋습니다.

고전적인 설명에 따르면 전력 전달 특성만 고려하면 약 30~33Ω 부근이 유리하고, 신호 왜곡이나 손실 측면에서는 75Ω 쪽이 유리한 것으로 알려져 있습니다. 실제 RF 시스템은 이 두 가지 조건을 모두 고려해야 하므로, 그 중간에 가까운 50Ω이 산업적으로 널리 사용되기 시작했습니다.

하지만 실무에서 더 중요한 점은 50Ω이 물리적으로 완벽한 숫자라기보다, RF 시스템 전체를 연결하기 위한 공통 기준이라는 것입니다.

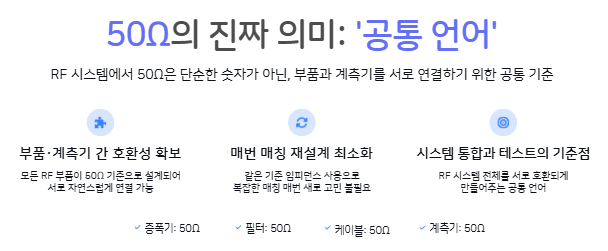

50Ω은 RF 시스템의 공통 기준점

50Ω의 가장 큰 의미는 표준화입니다. 신호발생기, 스펙트럼 분석기, 케이블, 감쇠기, 필터, 증폭기 등 여러 RF 부품의 입출력 임피던스가 50Ω으로 통일되어 있으면 서로 연결하기가 훨씬 쉬워집니다.

만약 각 장비와 부품이 서로 다른 임피던스를 기준으로 설계되어 있다면, 연결할 때마다 별도의 임피던스 매칭을 고려해야 합니다. 반대로 모두가 50Ω이라는 동일한 기준을 사용하면 시스템 구성과 측정 환경 구축이 훨씬 간단해집니다.

즉 50Ω은 단순한 숫자가 아니라, RF 부품과 계측기를 서로 연결하기 위한 공통 언어라고 볼 수 있습니다.

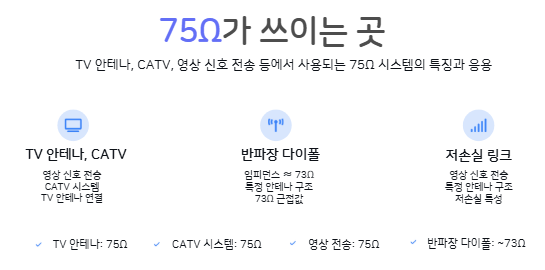

그럼 75Ω은 언제 사용할까?

RF 시스템에서 50Ω만 사용되는 것은 아닙니다. 일부 시스템에서는 75Ω도 많이 사용됩니다. 대표적인 예가 TV 안테나, CATV, 영상 신호 전송 시스템입니다.

75Ω은 상대적으로 낮은 손실 특성이 필요한 수신 시스템이나, 특정 안테나 구조와 관련된 환경에서 많이 사용됩니다. 예를 들어 반파장 다이폴 안테나는 특정 조건에서 약 73Ω 정도의 임피던스를 가지기 때문에, TV 안테나 및 케이블 TV 시스템에서는 75Ω 동축 케이블이 널리 사용됩니다.

따라서 RF 시스템에서는 사용 목적에 따라 50Ω 또는 75Ω 기준이 사용되며, 계측 환경에서는 두 임피던스 시스템을 혼용하지 않도록 주의해야 합니다.

50Ω 시스템과 75Ω 시스템 비교

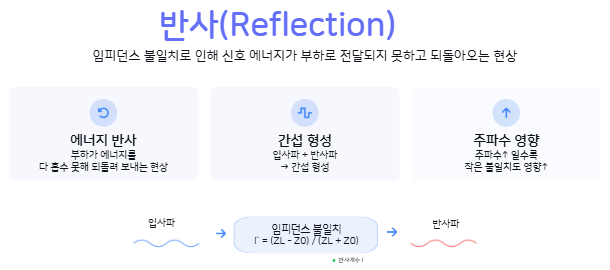

임피던스가 맞지 않으면 왜 반사가 발생할까?

RF 신호가 소스에서 부하로 전달될 때, 소스 임피던스와 부하 임피던스가 서로 다르면 신호 에너지가 완전히 전달되지 못합니다. 이때 일부 에너지는 부하 쪽으로 전달되고, 나머지 일부는 다시 소스 방향으로 되돌아옵니다. 이것을 반사(Reflection)라고 합니다.

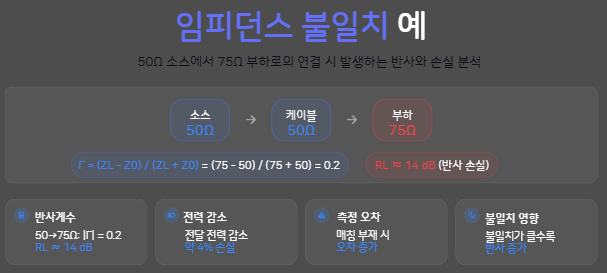

예를 들어 50Ω 신호발생기 출력에 75Ω 부하를 연결하면, 두 임피던스 사이의 차이 때문에 일부 신호가 반사됩니다. 이 반사는 전달 전력 감소, 측정 오차, 신호 왜곡, 정재파 발생 등의 문제를 만들 수 있습니다.

RF에서는 주파수가 높아질수록 케이블, 커넥터, 어댑터, PCB 패턴의 영향이 커지기 때문에 작은 임피던스 불일치도 측정 결과에 영향을 줄 수 있습니다.

반사와 손실의 관계

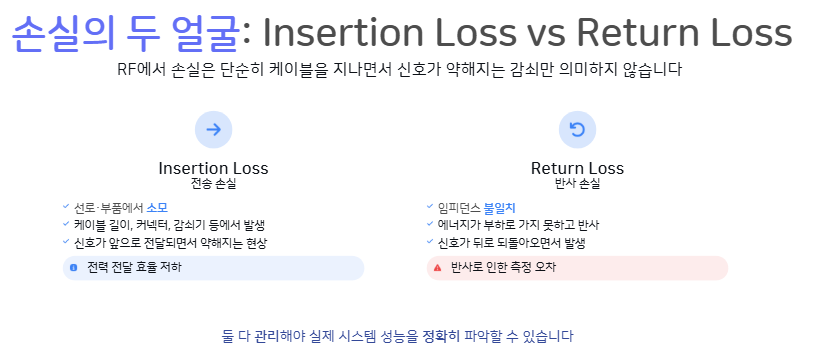

RF에서 손실은 단순히 케이블을 지나며 신호가 약해지는 현상만을 의미하지 않습니다. 임피던스가 맞지 않아 신호가 부하로 전달되지 못하고 되돌아오는 것도 중요한 손실입니다.

이때 자주 등장하는 개념이 삽입손실(Insertion Loss)과 반사손실(Return Loss)입니다.

따라서 RF 측정에서는 단순히 출력 신호가 얼마나 나오는지만 보는 것이 아니라, 신호가 얼마나 잘 전달되고 있는지, 그리고 얼마나 반사되고 있는지도 함께 확인해야 합니다.

임피던스 매칭이 중요한 이유

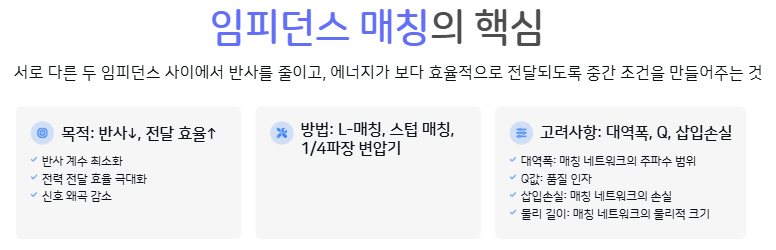

임피던스 매칭(Impedance Matching)은 서로 다른 두 임피던스 사이에서 반사를 줄이고, 에너지가 보다 효율적으로 전달되도록 조건을 맞추는 과정입니다.

RF에서는 임피던스 매칭이 매우 중요합니다. 임피던스가 맞지 않으면 전달 전력이 줄어들고, 신호가 왜곡되며, 측정 결과가 실제 DUT의 특성이 아니라 연결 환경의 영향을 포함할 수 있습니다.

실제 RF 회로에서는 L 매칭, Stub 매칭, Quarter-wave Transformer 등 다양한 방법이 사용됩니다. 이들 방법은 모두 서로 다른 임피던스 사이에서 반사를 줄이고, 원하는 기준 임피던스에 가깝게 맞추기 위한 방법입니다.

핵심은 하나입니다. RF에서 임피던스를 맞춘다는 것은 곧 반사를 줄이고 시스템 성능을 확보하는 기본 조건입니다.

계측 환경에서 50Ω을 확인해야 하는 이유

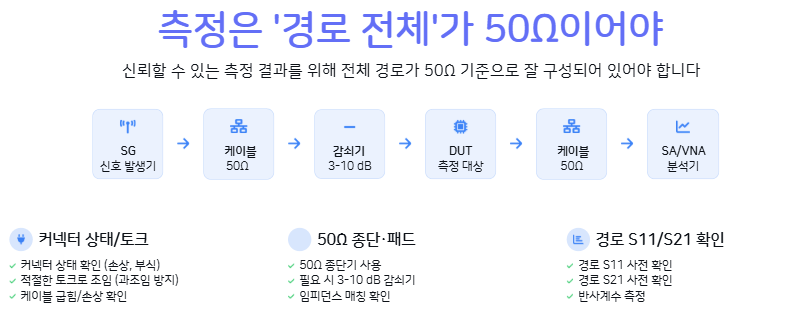

실제 RF 측정 환경에서는 신호발생기, 케이블, DUT, 다시 케이블, 그리고 측정기까지 전체 경로가 하나의 시스템으로 동작합니다. 이때 어느 한 지점에서라도 임피던스가 맞지 않으면 반사와 손실이 발생할 수 있습니다.

예를 들어 신호발생기 출력이 50Ω이고 스펙트럼 분석기 입력도 50Ω이라 하더라도, 중간에 사용하는 케이블, 커넥터, 어댑터, 감쇠기, 종단기가 적절하지 않으면 측정 결과가 달라질 수 있습니다.

따라서 RF 측정에서는 장비 본체만 확인하는 것이 아니라, 케이블과 커넥터도 측정 시스템의 일부로 보고 관리해야 합니다.

RF 측정 시 50Ω 시스템 확인 포인트

RF 측정에서 임피던스 이해가 중요한 이유

RF 측정의 핵심은 단순히 신호가 보이는지 확인하는 것이 아닙니다. 신호가 어떤 경로를 통해 전달되고 있는지, 그 경로에서 손실이나 반사가 발생하고 있지는 않은지 함께 이해해야 합니다.

특히 필터, 증폭기, 케이블, 안테나, RF 모듈을 측정할 때는 임피던스 매칭 상태가 측정 결과에 큰 영향을 줍니다. 같은 DUT를 측정하더라도 케이블이나 커넥터 상태, 종단 조건, 어댑터 품질에 따라 결과가 달라질 수 있습니다.

따라서 RF 측정에서는 DUT뿐만 아니라 전체 측정 경로를 함께 관리해야 하며, 50Ω 시스템에 대한 이해는 정확한 측정의 출발점이 됩니다.

마무리

50Ω은 RF 시스템에서 가장 기본적이면서도 중요한 기준입니다. 이는 단순히 계측기 화면이나 케이블 사양에 적힌 숫자가 아니라, RF 신호가 효율적으로 전달되도록 하기 위한 공통 기준입니다.

임피던스가 맞지 않으면 신호의 일부가 반사되고, 이로 인해 전력 손실, 측정 오차, 신호 왜곡, 시스템 성능 저하가 발생할 수 있습니다. 따라서 RF 시스템을 설계하거나 측정할 때는 소스, 케이블, DUT, 커넥터, 측정기까지 전체 신호 경로를 50Ω 기준으로 바라보는 것이 중요합니다.
