RIGOL DNA 시리즈 VNA의 Bandwidth Search 기능은 공진형 DUT의 응답 곡선에서 저역·고역 컷오프, 대역폭, 중심 주파수, 삽입 손실, Q 값을 자동 계산해 필터와 공진기 평가를 더 빠르고 일관되게 만들어줍니다.

Bandwidth Search 기능이 필요한 이유

RF 필터나 공진기처럼 주파수 선택 특성이 중요한 DUT는 peak 위치만 보는 것으로는 충분하지 않습니다. 실제 설계 검증이나 양산 비교에서는 저역/고역 컷오프가 어디에서 형성되는지, 실제 대역폭이 얼마나 확보되는지, Q 값이 어느 정도인지까지 함께 봐야 합니다.

RIGOL DNA의 Bandwidth Search 기능은 이런 과정을 수동 marker 판독 대신 자동 계산으로 바꿔줍니다. 공진 특성을 반복해서 비교해야 하는 개발, 품질, 생산 환경에서 특히 유용합니다.

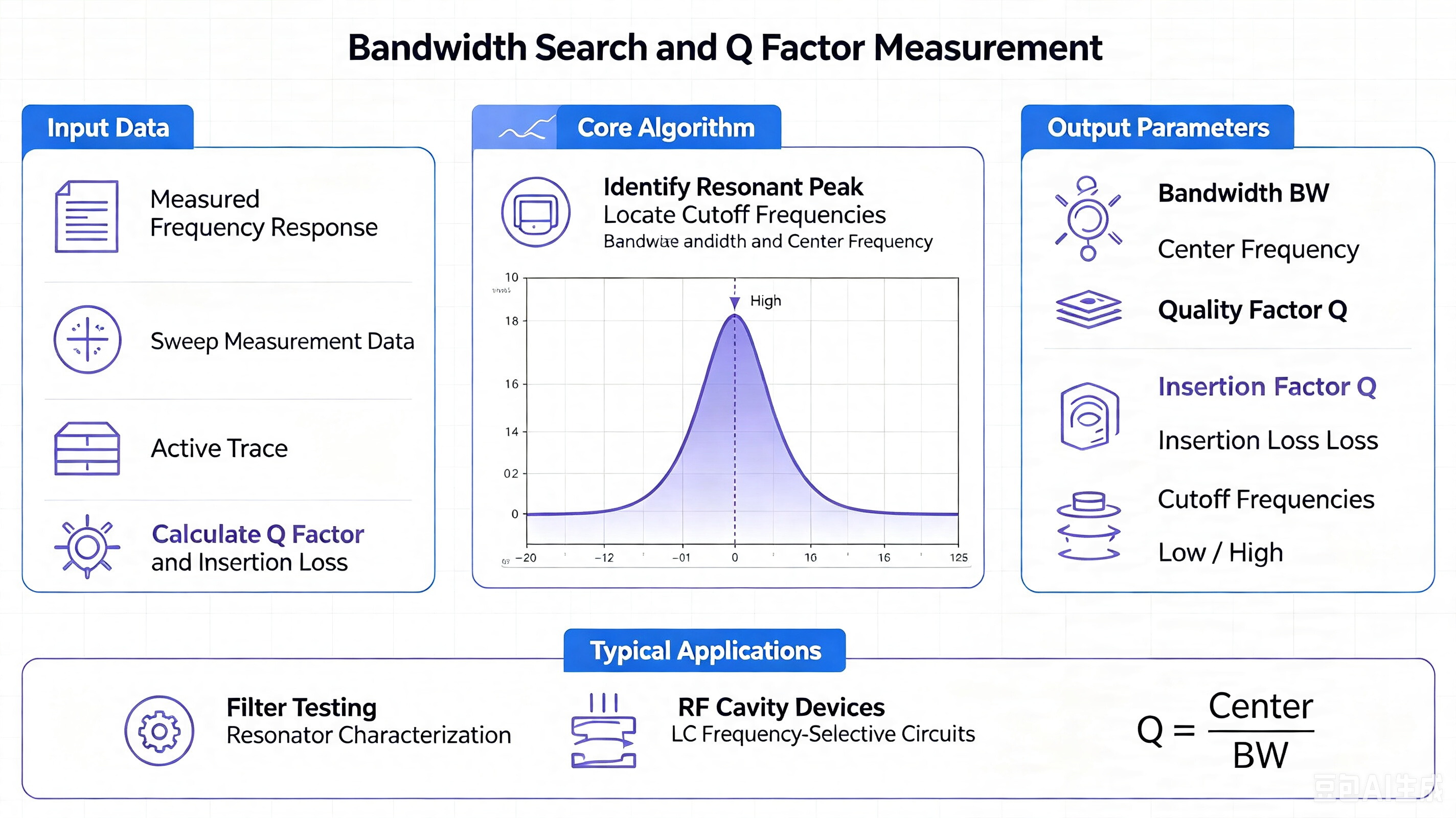

장비가 자동으로 계산하는 핵심 파라미터

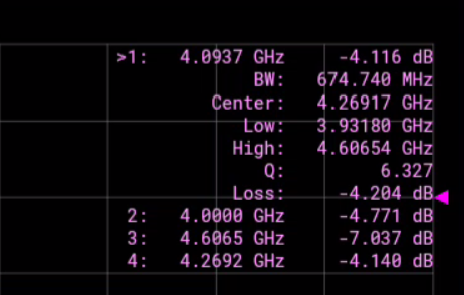

Bandwidth Search는 현재 활성 trace에서 cutoff 두 지점과 중심 주파수, bandwidth, insertion loss, Q factor를 자동으로 계산합니다. 여기서 중요한 점은 Center 값이 peak 주파수와 항상 같은 의미가 아니라는 것입니다. Center는 Low cutoff와 High cutoff의 산술 평균으로 정의됩니다.

• Low / High: 설정한 threshold와 trace가 만나는 저주파/고주파 cutoff 지점
• BW: High - Low
• Center: Low와 High cutoff의 산술 평균
• Loss: 공진 peak에서의 insertion loss
• Q: Center / BW

측정 전에 확인해야 할 전제 조건과 운용 절차

자동 계산 기능이라도 trace 품질이 불안정하면 결과가 흔들릴 수 있습니다. 문서에서는 sweep start/stop frequency, point 수, output power, IFBW를 먼저 적절히 설정하고, 해당 대역에 맞는 calibration과 error correction을 완료한 뒤 DUT를 연결할 것을 전제로 둡니다.

실제 조작 흐름은 다음과 같습니다.

1. 주파수 범위, 포인트 수, IFBW, 출력 파워를 설정하고 calibration 수행
2. DUT를 연결해 안정적인 S21 trace를 확보

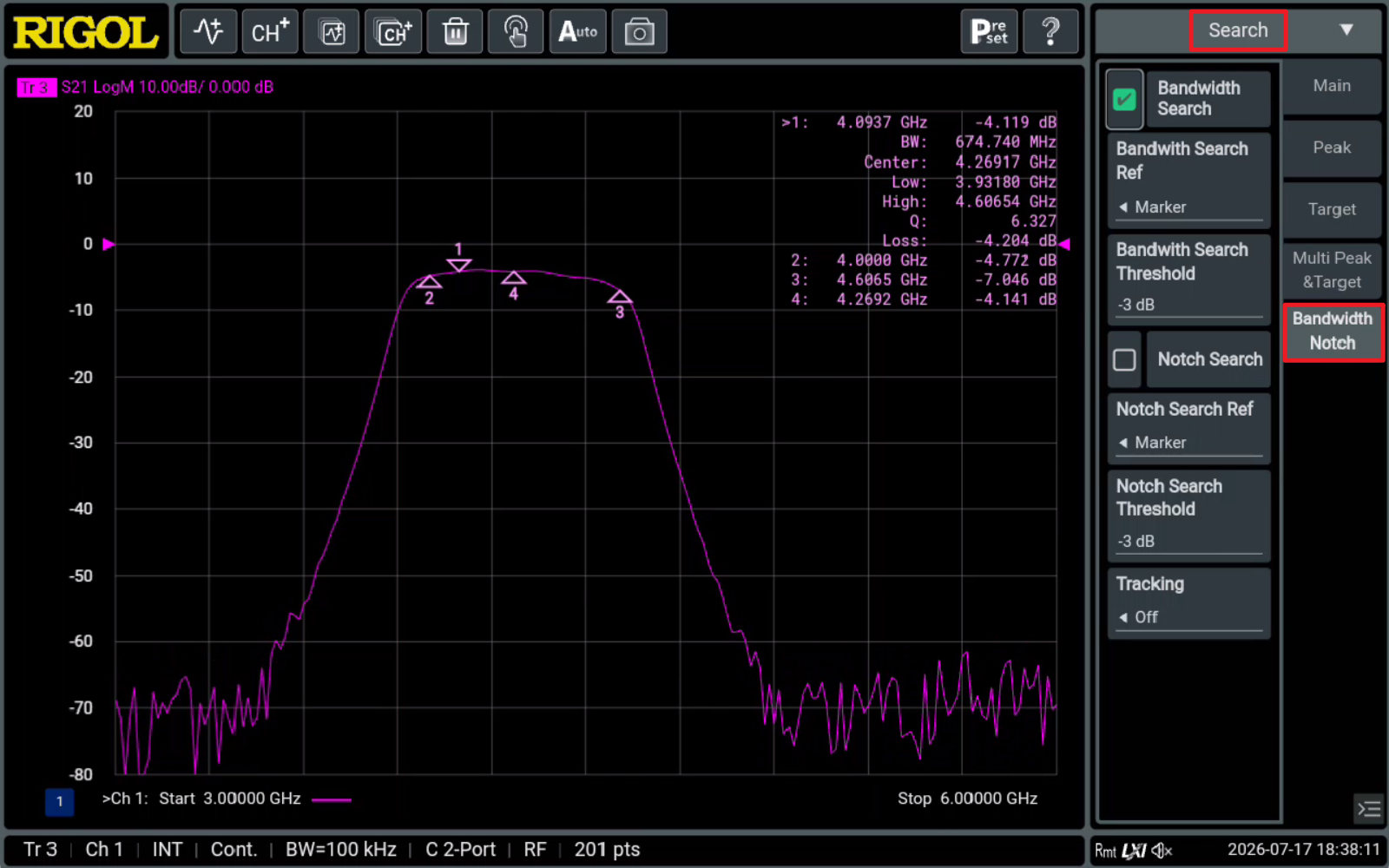

3. Search → Bandwidth Notch 메뉴에서 기능 활성화
4. 기준점을 Marker 또는 Peak 중에서 선택
5. 기본 -3 dB 또는 필요 시 -6 dB threshold를 지정해 결과 확인

3 dB, 6 dB, High-Q 모드는 어떻게 나눠 볼까

세 가지 대표 적용 방향을 통해 할 수 있습니다. 일반적인 RF bandpass filter, cavity resonator, 고주파 선택회로 평가는 3 dB Bandwidth + Q Factor가 기본 권장 모드입니다. 데이터시트 기준과 맞추기 쉽고, 선택도까지 함께 비교하기 좋기 때문입니다.

반면 광대역 부품이나 low-Q DUT는 6 dB bandwidth 기준이 더 현실적일 수 있습니다. 또한 고Q 협대역 DUT는 span을 줄이고 sweep point 수를 늘리며 IFBW를 낮춰야 미세한 bandwidth 변화와 Q 계산 drift를 줄일 수 있습니다.

실측 예시로 보는 결과 해석 포인트

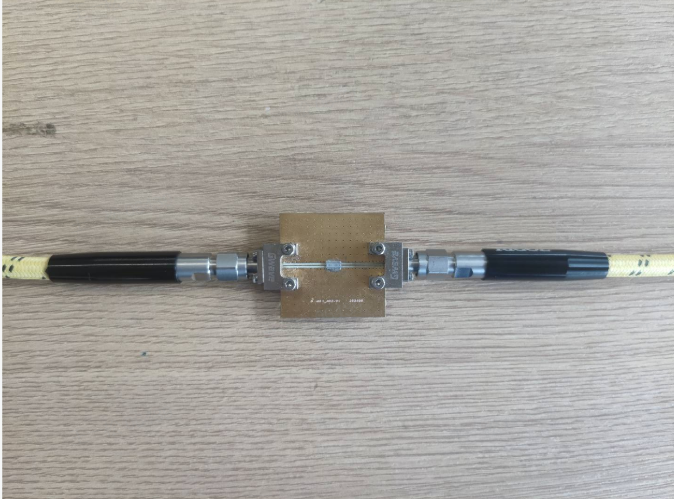

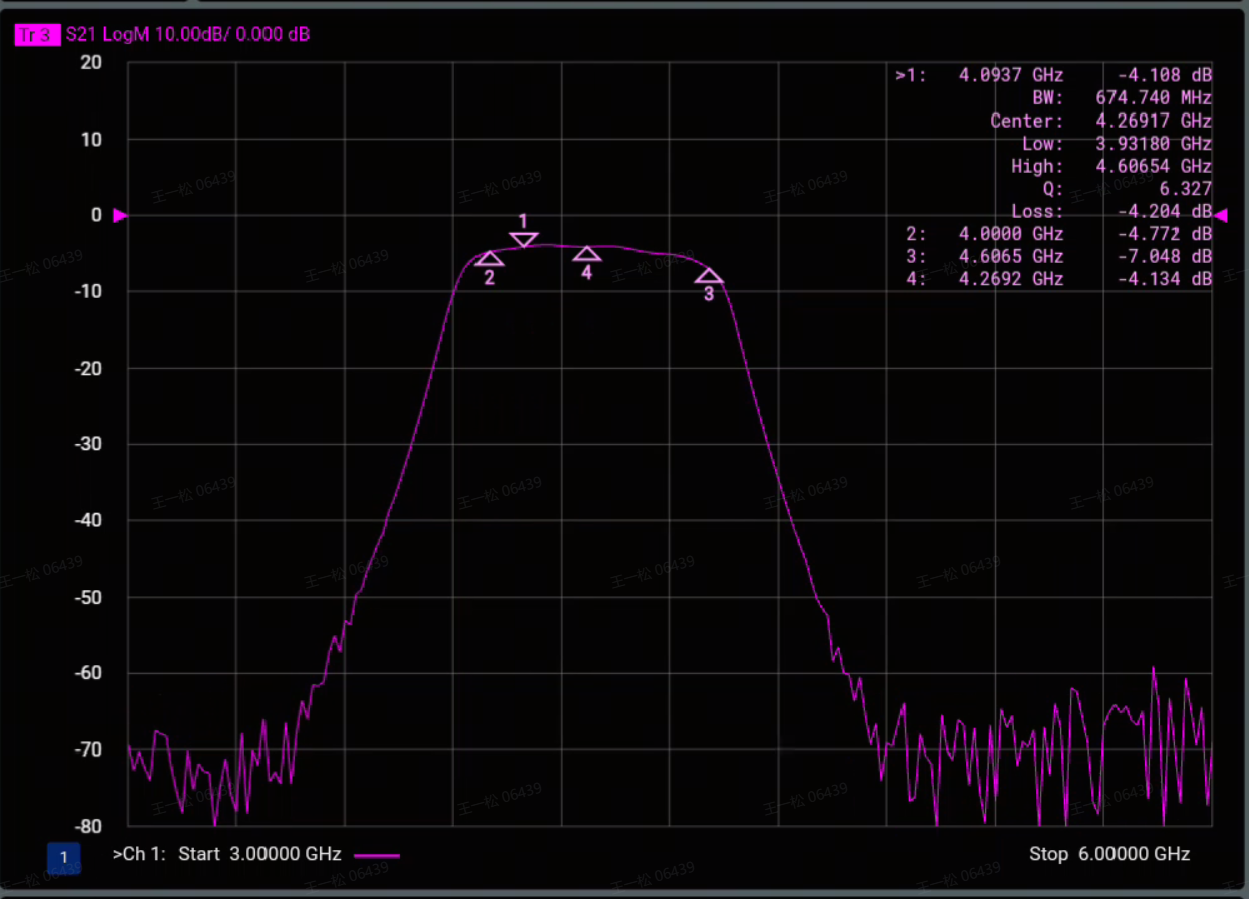

4.27 GHz 대역통과 필터를 3 dB 기준으로 측정한 사례를 통해 그 결과 해석 포인트를 알아봅니다. 결과는 Low 3.93180 GHz, High 4.60654 GHz, BW 674.740 MHz, Center 4.26917 GHz, Q 6.327, Loss -4.204 dB로 제시됩니다.

이 수치는 대역폭이 비교적 넓고 Q가 낮은 편이라는 뜻이며, 협대역 선택도보다는 넓은 통과 대역이 필요한 응용에 더 적합하다는 해석으로 이어집니다. 즉, Q 값은 단독으로 보기보다 bandwidth, insertion loss, out-of-band rejection과 함께 읽는 것이 중요합니다.

추천 운용 기준 요약

이런 분께 추천합니다

• RF 필터, cavity resonator, LC 선택회로를 반복 평가하는 엔지니어
• 양산 또는 품질 단계에서 대역폭과 Q를 빠르게 비교해야 하는 담당자
• SCPI 기반 자동 측정 루틴으로 BW/Q 데이터를 읽어오려는 테스트 엔지니어

FAQ

Q. Bandwidth Search가 실패하면 무엇부터 확인해야 하나요?

A. Sweep point 수, IFBW, span 설정, trace 노이즈, calibration 상태를 먼저 확인하는 것이 좋습니다.

Q. 반복 측정에서 BW와 Q 값이 크게 흔들리는 이유는 무엇인가요?

A. Calibration 미흡, EMI, 낮은 SNR, 케이블 및 픽스처 고정 불량이 주요 원인일 수 있습니다.

Q. 다중 공진 DUT도 바로 측정할 수 있나요?

A. 기본적으로는 지배적인 peak 위주로 탐색하므로 필요한 공진만 보려면 sweep 범위를 좁히거나 multi-peak 대응을 검토해야 합니다.
