VNA 캘리브레이션 키트 선택 가이드
VNA에서 calibration은 측정 정확도의 출발점입니다. 그런데 실제 현장에서는 장비 본체보다도 어떤 calibration kit, RF 케이블, 어댑터를 조합하느냐가 결과 신뢰도에 더 큰 영향을 주는 경우가 많습니다. RIGOL DNA 시리즈에서 키트를 고를 때는 주파수 범위만 보는 것이 아니라 포트 수, 커넥터 타입과 성별, DC 지원 조건까지 함께 맞춰야 합니다.
캘리브레이션 키트는 무엇부터 맞춰야 할까
기본 원칙은 단순합니다. 하지만 이 세 가지를 동시에 만족해야 실제로 올바른 선택이 됩니다.
- 주파수 커버리지가 시험 범위 이상일 것
- 포트 수가 필요한 측정 포트 수 이상일 것
- 커넥터 타입과 성별이 DUT 및 케이블 체인과 일치할 것
실무에서는 보통 주파수 대역만 먼저 보고 고르기 쉽지만, gender mismatch나 포트 부족 때문에 다시 어댑터를 추가하게 되면 calibration repeatability와 불확도 관리가 더 어려워질 수 있습니다.
전자식 ECal과 기계식 MCal은 어떻게 다를까

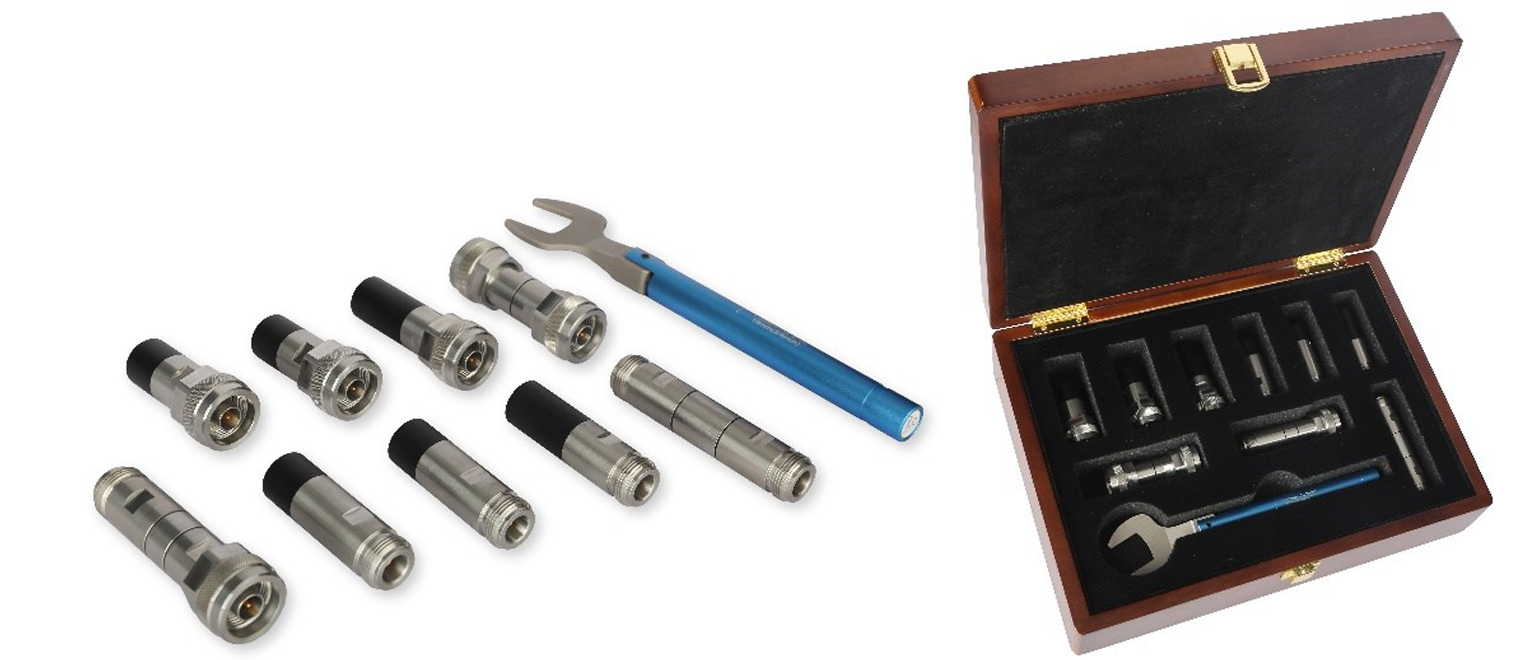

Electronic Calibration Kit(전자식 ECAL)은 반복 측정 환경에서 빠르고 일관된 운용이 강점입니다. 반면 Mechanical Cal Kit(기계식 MCAL)는 교정 표준 구성 자체를 사용자가 명확하게 이해하고 관리할 수 있다는 점에서 장점이 있습니다. 어느 쪽이 무조건 더 좋다기보다, 운용 방식과 환경에 맞게 선택하는 접근이 중요합니다.

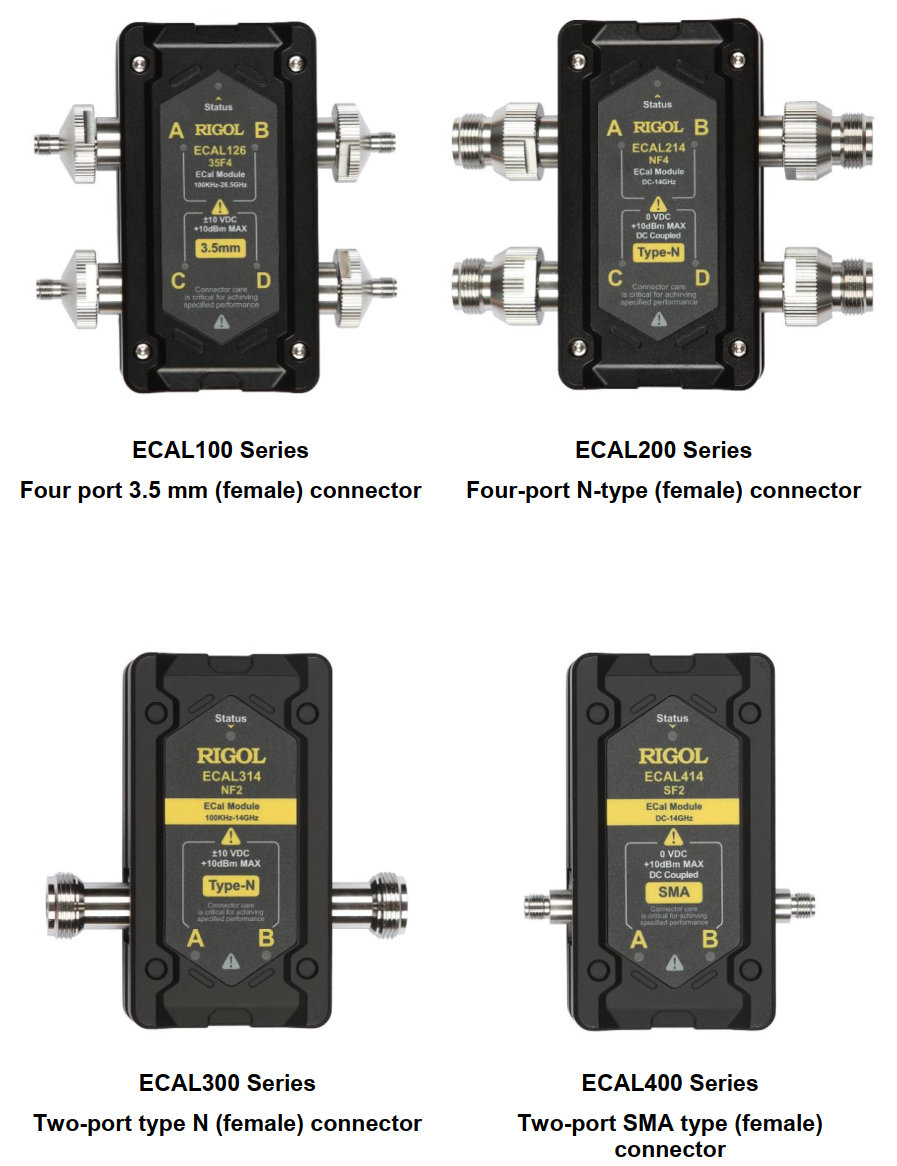

예를 들어 ECal은 ECAL100, 200, 300, 400 시리즈로 나뉘고, 100 kHz 시작인지 DC 시작인지, N-type인지 3.5 mm나 SMA인지, 2포트인지 4포트인지에 따라 선택 폭이 달라집니다.
| 계열 | 주파수 범위 | 특징 |
|---|---|---|
| ECAL100 | 100 kHz ~ 26.5 GHz | AC coupling, 2/4포트, N-type / 3.5 mm |
| ECAL200 | DC ~ 26.5 GHz | DC coupling, 2/4포트, N-type / 3.5 mm |
| ECAL300 | 100 kHz ~ 14 GHz | AC coupling, 2포트, N-type / SMA |
| ECAL400 | DC ~ 14 GHz | DC coupling, 2포트, N-type / SMA |
실무에서 더 자주 문제되는 것은 커넥터와 어댑터

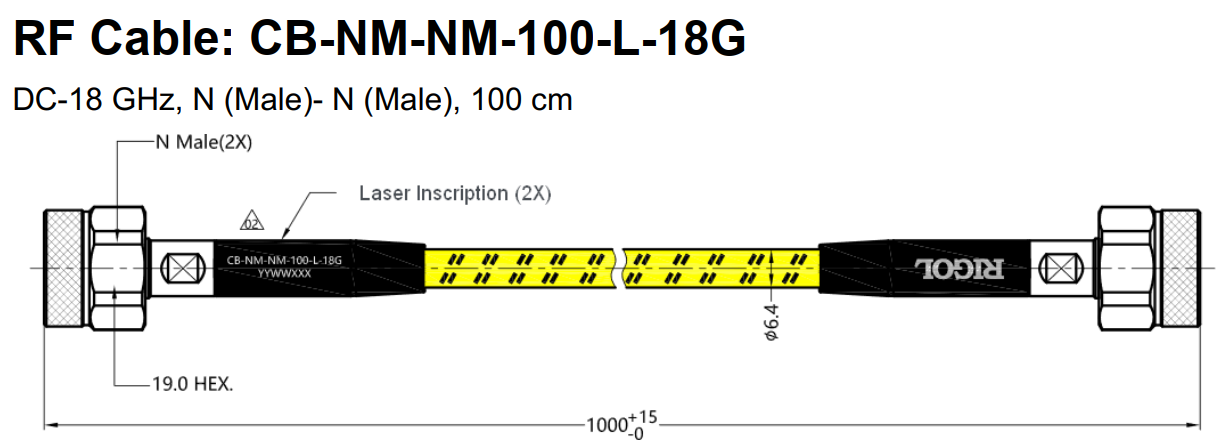

키트 모델만큼이나 중요한 것이 RF cable, adapter, connector interface입니다. calibration kit이 맞아도 실제 연결 체인에서 female/male이 맞지 않거나, 필요 이상으로 어댑터를 많이 쓰면 반복 측정 오차와 기계적 손상 가능성이 함께 커집니다.

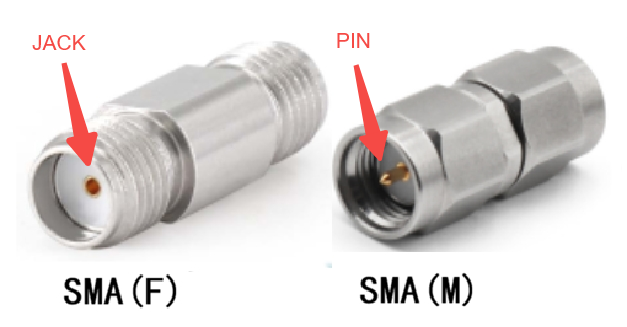

특히 토크 렌치 사용은 실무에서 꼭 챙겨야 할 부분입니다. 고주파 커넥터는 체결 토크가 일정하지 않으면 repeatability가 흔들릴 수 있어, 장기적으로는 키트 보호와 데이터 일관성 모두에 영향을 줍니다.
DC부터 측정할지, 100 kHz부터 볼지 먼저 판단해야 한다
겉으로는 같은 2포트 ECal처럼 보여도, 어떤 모델은 100 kHz부터 시작하는 AC coupling 기반이고, 어떤 모델은 DC부터 지원하는 DC coupling 구조입니다.
즉 DUT에 bias가 걸리거나 DC 응답까지 확인해야 하는 환경이라면 주파수 upper limit만 볼 것이 아니라 DC support 여부와 보호 조건까지 같이 확인해야 합니다.
2포트와 4포트 구성은 구매 이전에 정리해야 한다

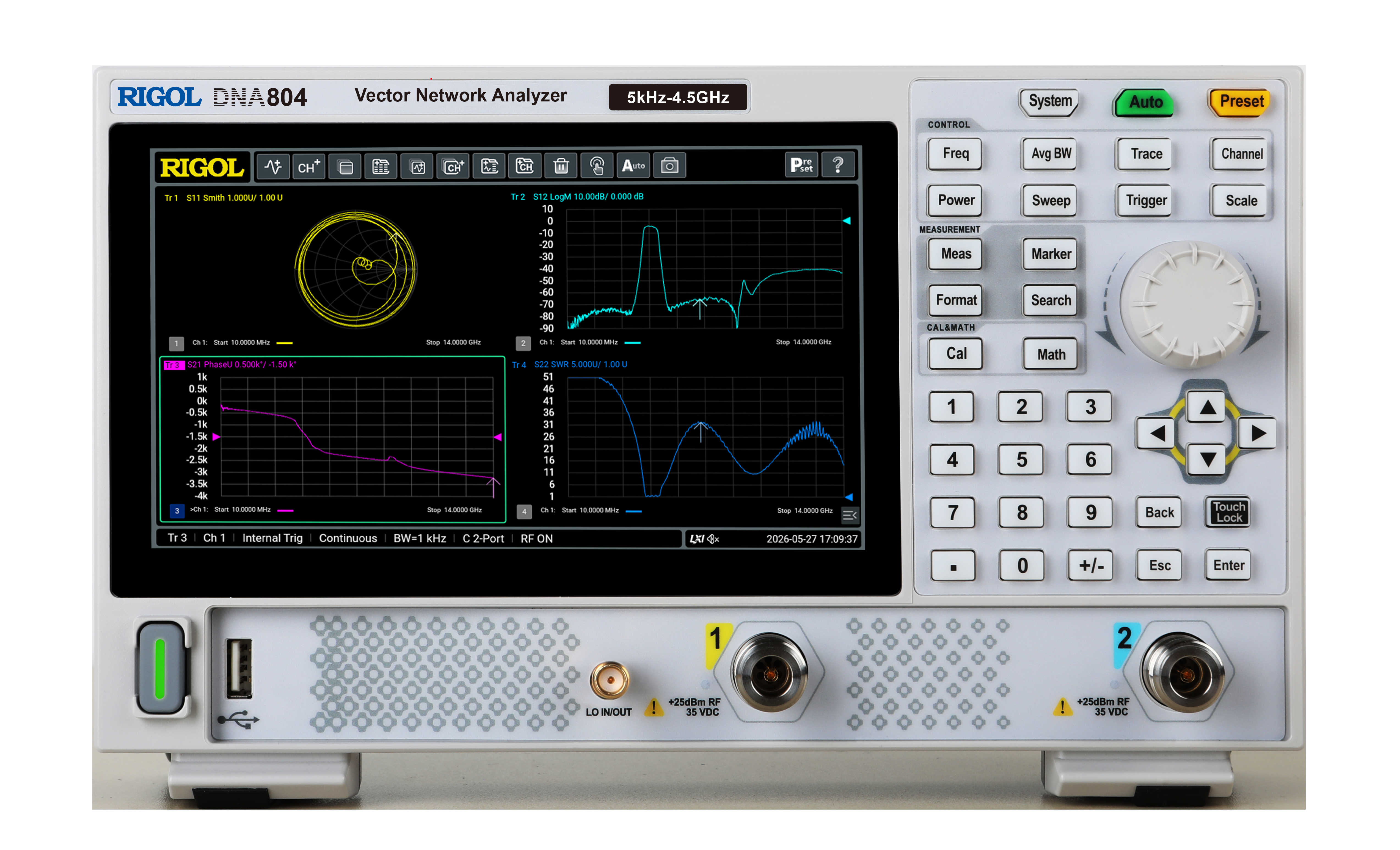

DNA800용 lightweight 구성과 DNA6000용 4-port 구성 예시는 실제 구매나 장비 구성 단계에서 2포트로 충분한지, 향후 다포트 측정까지 고려해야 하는지를 판단하는 데 도움이 됩니다.
즉 calibration kit 선택은 단일 모델 추천 문제가 아니라, 향후 운용 포트 수와 테스트 확장성까지 함께 보는 시스템 구성 문제에 가깝습니다.
이런 분께 추천합니다
- 처음으로 VNA 교정 환경을 구성하는 RF 측정 담당자
- connector gender mismatch와 adapter 남용을 줄이고 싶은 엔지니어
- 2포트/4포트 측정 구성을 표준화하려는 품질 및 생산 기술 담당자
VNA 액세서리와 calibration 환경을 함께 검토해야 한다면 장비 본체뿐 아니라 포트 구성, 인터페이스, 연결 체인까지 한 번에 확인해 두는 편이 좋습니다.
FAQ
캘리브레이션 키트는 무엇부터 보고 골라야 하나요?
주파수 범위, 포트 수, 커넥터 타입과 성별 일치 여부를 가장 먼저 확인해야 합니다.
전자식 ECal과 기계식 MCal 중 무엇이 더 좋은가요?
절대적인 우열보다 운용 속도, 반복성, 예산, 사용 환경에 따라 선택 기준이 달라집니다.
DC 측정을 해야 하면 어떤 점을 추가로 봐야 하나요?
Lower limit frequency가 DC인지 100 kHz인지, 그리고 DC coupling 및 보호 조건이 맞는지 확인해야 합니다.
