DTF10, TDA10, TDR10은 모두 DNA 시리즈의 시간영역 관련 옵션이지만, 적용 목적과 해석 깊이는 서로 다릅니다. 여기서는 각 옵션이 해결하는 핵심 과제를 기준으로 선택 기준을 정리하고, VNA 기반 TDR이 왜 synthetic TDR로 이해되는지, 오실로스코프 기반 TDR과 어떤 차이를 가지는지, 그리고 differential 100Ω 채널, via, PCB, cable, connector 분석에서 어떤 의미를 갖는지 기술 가이드 형식으로 정리합니다.

DTF10, TDA10, TDR10은 서로 다른 측정 질문에 대응합니다

시간영역 옵션을 검토할 때 가장 먼저 구분해야 할 점은 세 옵션이 동일한 문제를 서로 다른 수준으로 해결하는 구조가 아니라는 점입니다. 일부 기능적 연관성은 있으나, 각 옵션은 서로 다른 측정 질문에 대응하도록 설계되어 있습니다. 따라서 선택 기준은 기능 개수보다도 사용자가 확인하려는 정보의 성격에 두는 것이 적절합니다.

• DTF10은 fault 위치를 거리축에서 확인하는 데 중점을 둡니다.
• TDA10은 time-domain 해석, impedance analysis, gating을 통해 구조적 불연속을 분석하는 데 적합합니다.
• TDR10은 이 TDA10 옵션에 더해 eye, mask, jitter 등 고급 signal integrity 분석까지 확장합니다.

정리하면 DTF10은 위치 확인, TDA10은 구조 해석, TDR10은 시스템 수준의 SI 영향 분석에 대응한다고 이해하는 것이 가장 명확합니다.

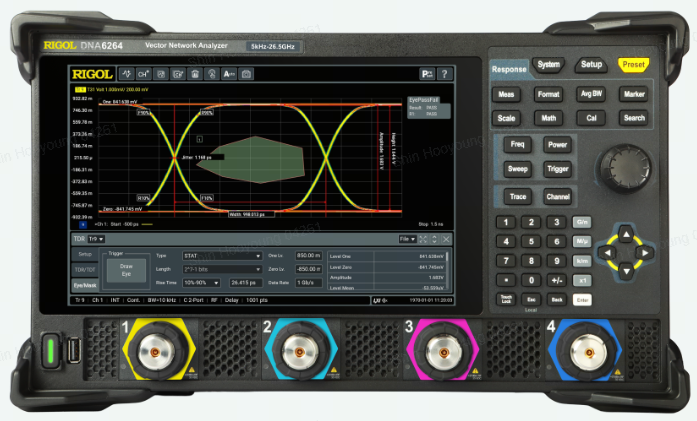

DNA 시리즈는 주파수영역 측정과 함께 시간영역 기반 분석 화면을 하나의 플랫폼에서 구성할 수 있습니다.

DTF10: fault 위치를 빠르게 파악하기 위한 선택

DTF10은 Distance To Fault 기능으로, 반사 성분을 거리 정보로 변환하여 결함 또는 임피던스 불연속의 위치를 확인하는 데 초점을 둡니다. 케이블, 안테나 피더, 급전선, 장거리 전송 구조처럼 물리적 길이가 중요한 응용에서 특히 유용합니다.

예를 들어 안테나 시스템에서 return loss가 기대보다 저하되어도, 주파수영역 결과만으로는 원인이 케이블 중간 손상인지, connector 체결 상태인지, 말단 부하 문제인지 즉시 구분하기 어렵습니다. DTF10은 이러한 반사 응답을 거리축으로 재구성하여 사용자가 문제 지점을 보다 직접적으로 특정할 수 있도록 지원합니다.

즉 DTF10은 “응답이 얼마나 나쁜가”보다 “문제가 어디에 존재하는가”에 우선적으로 답하는 옵션입니다. 따라서 유지보수, site troubleshooting, feeder inspection과 같이 빠른 위치 판별이 중요한 작업에서 높은 실용성을 가집니다. 반면, 구간별 임피던스 값을 상세하게 읽거나, 구조적 불연속이 eye degradation과 같은 상위 수준의 성능 문제로 어떻게 이어지는지까지 분석하려면 보다 확장된 옵션이 필요합니다.

TDA10: impedance profile과 gating을 포함한 구조 분석

TDA10은 단순한 시간영역 표시 기능이 아니라, 시간영역 변환 결과를 바탕으로 구조적 불연속을 해석하기 위한 실무형 옵션입니다. 특히 impedance analysis와 gating을 활용해 복합 구조 내부에서 어떤 구간이 반사 또는 임피던스 변화를 유발하는지 파악하는 데 적합합니다.

이 기능은 PCB, backplane, cable assembly, connector transition, fixture, differential pair와 같은 응용에서 높은 가치를 가집니다. 예를 들어 differential 100Ω 채널은 설계상 목표 임피던스를 만족하더라도, 실제 제작물에서는 launch 구조, pad, via, reference plane 전환, connector 접속부 등에서 국부적인 변화를 보일 수 있습니다. 주파수영역의 반사 특성만으로는 이러한 원인을 구조적으로 분리하기 어렵지만, TDA10은 시간 또는 거리 위치와 연결된 해석을 가능하게 합니다.

예를 들어 특정 구간의 differential impedance가 목표값인 100Ω보다 낮게 관찰된다면 coupling 증가, pad 구조, via geometry, antipad 조건 등을 검토할 수 있습니다. 반대로 목표보다 높다면 line width, spacing, return path 변화, neck-down 구조 등의 가능성을 우선적으로 확인할 수 있습니다. 이러한 해석은 단순 위치 탐색 기능만으로는 충분히 대응하기 어렵습니다.

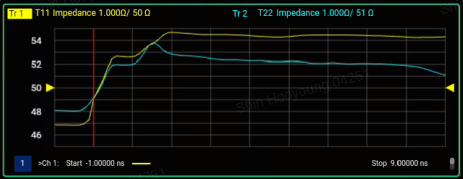

임피던스 프로파일은 위치별 반사 특성과 불연속 구간을 직관적으로 해석하는 데 유용합니다.

왜 impedance analysis가 중요한가

고속 인터커넥트에서 중요한 것은 반사의 존재 여부만이 아닙니다. 어느 구간이 목표 임피던스에서 얼마나 벗어나는지, 그 변화가 국부적인지 연속적인지, 단일 구조의 영향인지 복합 구조의 중첩인지까지 해석해야 설계 개선으로 연결될 수 있습니다. TDA10은 이러한 위치 기반 임피던스 해석에 적합한 기반을 제공합니다.

예를 들어 differential 100Ω 구조는 전체 평균으로는 양호하게 보일 수 있지만, 실제로는 connector launch에서 92Ω, via 전이부에서 108Ω, cable transition에서 또 다른 불연속이 나타날 수 있습니다. 시간영역 기반 임피던스 분석은 이러한 위치별 변화를 분리해서 보여주므로, layout 수정 방향을 보다 명확하게 설정할 수 있습니다.

왜 gating이 실무에서 중요한가

gating은 측정 응답 중 특정 시간 구간을 선택하거나 제외하여 관심 구조를 분리하는 기법입니다. DUT가 cable, adapter, connector, fixture, 본체 구조가 연속된 복합 시스템일 경우, 전체 응답만으로는 원인을 구분하기 어렵습니다. 이때 특정 구간에 gate를 적용하면 connector의 영향만 확인하거나, fixture 반사를 줄인 상태에서 DUT 핵심부만 해석하거나, 말단 구조만 별도로 비교하는 접근이 가능합니다.

따라서 TDA10은 단순히 시간영역으로 변환해 보는 옵션이 아니라, 복합 구조를 분해하여 읽기 위한 분석 도구로 이해하는 것이 적절합니다.

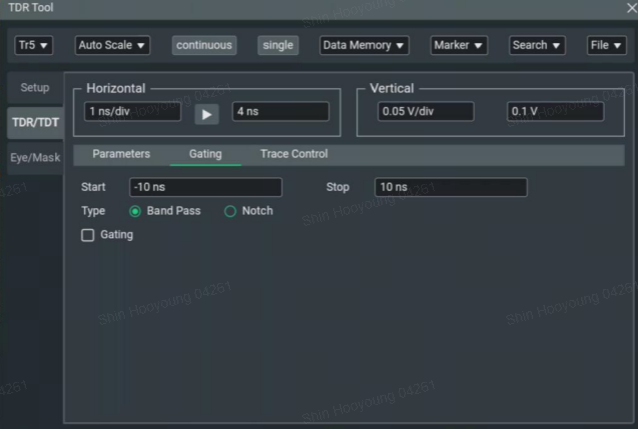

Gating 기능을 이용하면 특정 시간 구간만 선택해 connector, fixture, DUT 본체의 영향을 분리해서 해석할 수 있습니다.

TDR10: advanced SI, eye, jitter까지 확장되는 분석

TDR10은 시간영역 반사 해석을 기반으로 하되, 해석의 목적을 링크 수준의 signal integrity 평가까지 확장하는 옵션입니다. 이 옵션이 필요한 사용자는 일반적으로 “불연속이 존재하는가”를 확인하는 수준에 머무르지 않고, 그 불연속이 실제 데이터 전송 품질, margin, compliance, eye opening, jitter에 어떤 영향을 미치는지까지 확인하고자 합니다.

예를 들어 high-speed serial link에서 via stub나 connector discontinuity가 존재하는 경우, 중요한 것은 그 구조가 단지 반사를 만든다는 사실이 아니라, insertion loss와 reflection profile을 통해 최종적으로 eye closure 또는 jitter 증가로 이어지는지 여부입니다. TDR10은 바로 이러한 advanced SI 관점에 대응하는 옵션입니다.

따라서 다음과 같은 요구가 많다면 TDR10이 더 적합합니다.

• 채널의 eye opening이 실제로 충분한지 확인해야 하는 경우
• mask margin을 검토해야 하는 경우
• 구조적 불연속이 jitter 성능을 악화시키는지 평가해야 하는 경우
• 채널 품질을 SI 관점에서 종합적으로 판단해야 하는 경우

결론적으로 TDR10은 TDA10의 단순 확장판이라기보다, 구조 분석에서 링크 성능 분석으로 넘어가는 지점에 위치한 옵션으로 이해하는 것이 적절합니다.

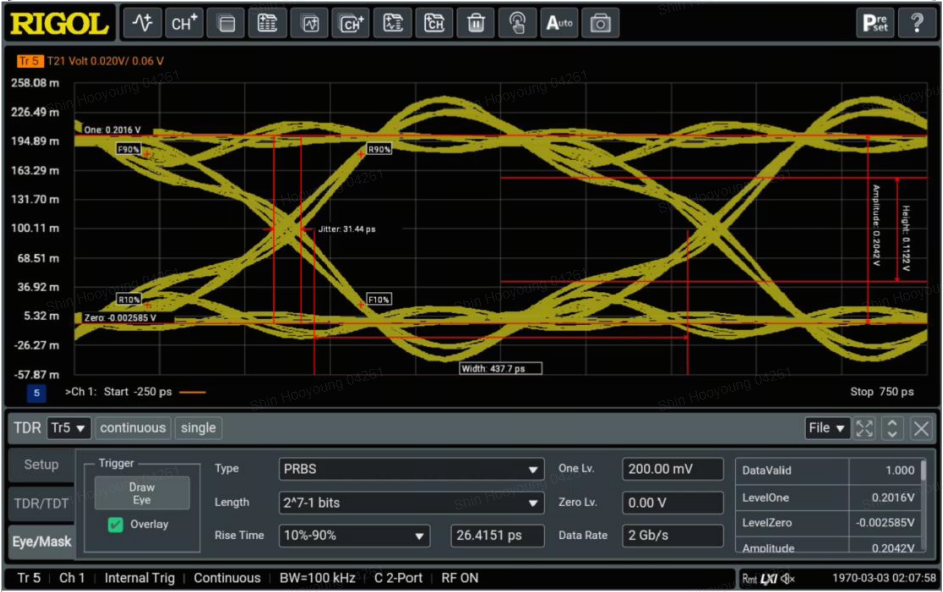

TDR10에서는 eye diagram 측정을 통해 채널 품질을 시각적으로 확인할 수 있습니다.

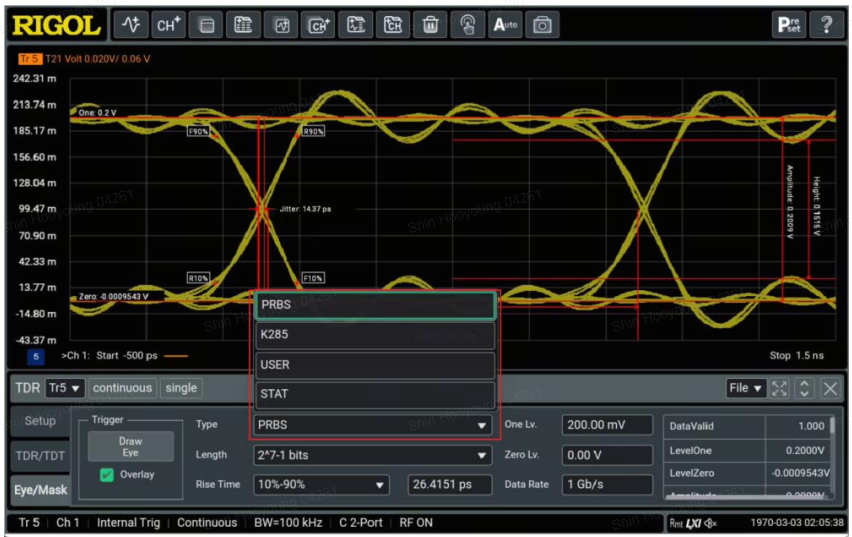

Eye opening과 jitter 결과를 함께 확인하면 링크 성능을 보다 구체적으로 평가할 수 있습니다.

VNA 기반 TDR의 핵심: synthetic TDR

VNA 기반 TDR을 이해할 때 가장 중요한 개념은 synthetic TDR입니다. 이는 오실로스코프처럼 실제 step edge를 DUT에 직접 인가해 반사를 관찰하는 방식이 아니라, 주파수 sweep으로 획득한 S-parameter를 시간영역으로 변환하여 TDR/TDT 응답을 구성하는 접근입니다.

여기서 synthetic이라는 표현은 “직접 측정이 아니다”라는 부정적 의미가 아니라, 주파수영역 데이터로부터 시간영역 응답을 합성한다는 뜻입니다. 이 차이를 이해하면 VNA 기반 TDR의 장점도 분명해집니다.

• 주파수영역과 시간영역을 동일한 데이터 기반에서 연결할 수 있습니다.
• S11, S21, mixed-mode S-parameter를 확인한 뒤 동일한 측정 데이터로 TDR/TDT 해석까지 이어갈 수 있습니다.
• windowing, gating, 임피던스 변환 등 후처리 기반의 해석 유연성이 높습니다.
• 반사 특성뿐 아니라 전달 특성까지 함께 고려할 수 있습니다.

즉, VNA 기반 TDR의 의미는 단순히 시간축 화면을 추가하는 데 있지 않고, frequency domain과 time domain을 연결하는 해석 프레임을 제공하는 데 있습니다.

VNA 기반 TDR은 주파수영역에서 획득한 데이터를 시간영역 형식과 파라미터로 변환해 해석하는 구조입니다.

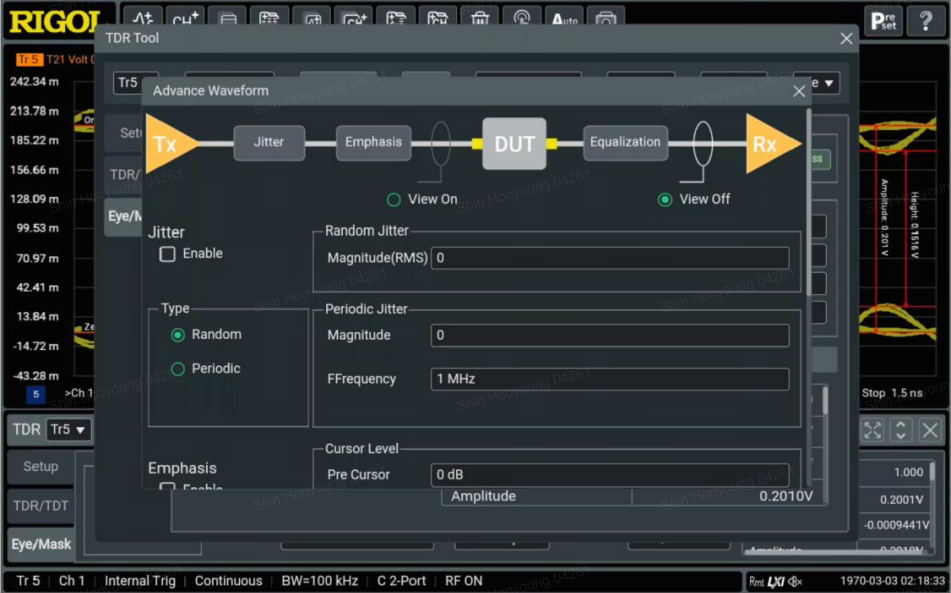

Advanced waveform 설정은 SI 해석을 위한 자극 조건과 보정 요소를 함께 검토하는 데 도움이 됩니다.

오실로스코프 기반 TDR과 VNA 기반 TDR의 차이

두 방식 모두 시간영역에서 불연속을 확인한다는 공통점이 있지만, 측정 출발점과 해석의 강점은 다릅니다. 오실로스코프 기반 TDR은 빠른 step 또는 pulse를 DUT에 직접 인가하고, 반사 응답을 시간축에서 직접 관찰합니다. rise time이 짧을수록 공간 분해능 확보에 유리하며, 실시간 step response를 직접 확인할 수 있다는 점이 장점입니다.

반면 VNA 기반 TDR은 정밀한 frequency sweep으로 S-parameter를 측정한 후, 그 응답을 시간영역으로 변환해 TDR/TDT를 구성합니다. 이 방식은 return loss, insertion loss, mixed-mode 응답, impedance profile을 하나의 데이터 체계 안에서 연결할 수 있으며, gating이나 구조 분리 해석에 강점을 가집니다.

따라서 실제 step injection 기반 응답 자체가 중요하고 즉시성이 우선이라면 오실로스코프 기반 TDR이 자연스러운 선택일 수 있습니다. 반면, 구조 해석을 S-parameter와 연결하고 반사와 전달 특성을 함께 분석하고자 한다면 VNA 기반 TDR이 더 적합합니다. 특히 PCB, via, connector, differential pair 분석에서는 이 연결성이 중요한 장점으로 작용합니다.

왜 VNA로 TDR을 보는가: frequency와 time, S-parameter와 TDR/TDT의 연결

많은 고속 채널 문제는 한 영역만으로는 충분히 설명되지 않습니다. 예를 들어 return loss가 좋지 않다는 사실만으로는 원인이 connector인지 via인지, launch 구조인지 즉시 특정하기 어렵습니다. 반대로 TDR에서 특정 위치의 impedance bump를 확인하더라도, 그것이 실제 insertion loss 저하나 eye closure로 얼마나 이어지는지는 별도의 연결이 필요합니다.

VNA 기반 TDR은 이러한 간극을 줄여줍니다. 하나의 측정 흐름 안에서 다음과 같은 해석이 연속적으로 이루어질 수 있습니다.

1. 주파수영역에서 S11, S21, mixed-mode S-parameter를 확인합니다.
2. 시간영역으로 변환해 불연속의 위치와 크기를 파악합니다.
3. 임피던스 프로파일로 구조적 변화를 해석합니다.
4. gating으로 특정 구조를 분리해 영향도를 분석합니다.
5. 필요한 경우 TDR/TDT와 고급 SI 분석까지 확장합니다.

즉, VNA로 TDR을 본다는 것은 단순히 시간영역까지 표시한다는 의미가 아니라, frequency와 time을 동일한 분석 체계 안에서 통합해 원인, 위치, 영향까지 연결하는 데 의미가 있습니다.

실제 적용 사례: differential 100Ω, via, PCB, cable, connector

시간영역 옵션의 가치가 가장 분명하게 드러나는 지점은 실제 구조 해석입니다.

differential 100Ω 채널

설계 목표가 100Ω인 differential channel이라도 실제 제작물에서는 폭, 간격, copper roughness, reference plane 전환, connector launch, bend, neck-down 구간 등에 따라 국부적인 편차가 발생할 수 있습니다. TDA10은 이러한 위치별 변화를 보여주고, TDR10은 그 결과가 eye quality에 미치는 영향까지 확장해 해석할 수 있습니다.

via 구조

via는 고속 채널에서 매우 대표적인 불연속 구조입니다. stub 길이, antipad 크기, backdrill 유무, 레이어 전환 방식에 따라 impedance bump 또는 dip가 발생할 수 있습니다. TDA10은 이러한 반사 포인트의 위치와 크기를 해석하는 데 적합하며, TDR10은 그것이 시스템 SI margin에 미치는 영향까지 보다 깊이 있게 검토할 수 있습니다.

PCB 전체 구조

launch, pad, plane transition, trace width 변경 구간, via field 등은 각각 단독으로는 작은 변화로 보일 수 있으나 누적되면 채널 품질을 크게 저하시킬 수 있습니다. 주파수영역만으로는 이러한 영향을 평균적으로 보게 되기 쉽지만, 시간영역 해석은 문제가 어디에서 시작되는지를 보다 직접적으로 보여줍니다.

cable과 connector

cable assembly에서는 케이블 손상, 압착 품질, bend stress, connector mating 상태, adapter 전이부 등이 모두 원인이 될 수 있습니다. DTF10은 위치 탐색에 강점을 가지며, TDA10은 connector 또는 transition 구조의 해석에 적합합니다. 여기에 전체 링크 성능 영향까지 함께 검토해야 한다면 TDR10이 더 적합한 선택이 됩니다.

peeling 개념을 함께 이해해야 하는 이유

복합 구조를 시간영역에서 해석할 때 자주 등장하는 개념이 peeling입니다. 이는 측정 포트에 가까운 앞단 반사의 영향을 순차적으로 제거하거나 분리해 가면서, 뒤쪽 구조의 고유 임피던스를 보다 정확하게 추정하려는 해석 관점입니다.

실제 DUT는 단일 불연속 하나만 존재하는 경우보다, connector 다음에 via가 이어지고, 그 뒤에 differential pair가 연결되며, 다시 다른 전이 구조가 붙는 형태인 경우가 많습니다. 이때 앞단의 큰 반사가 뒤쪽 구조의 응답 해석을 가리면, 첫 번째 반사만 보고 전체 채널을 과도하게 단순화할 위험이 있습니다.

peeling 관점은 앞단 영향과 뒤쪽 구조 자체의 특성을 구분해서 보도록 돕습니다. 따라서 via, connector, launch가 연속적으로 존재하는 고속 보드 구조에서는 단순 파형 관찰보다 훨씬 높은 해석력을 제공할 수 있습니다. 구조가 복합할수록 시간영역 결과를 기계적으로 읽기보다, 각 반사가 어디에서 기인한 것인지 구분하는 접근이 중요합니다.

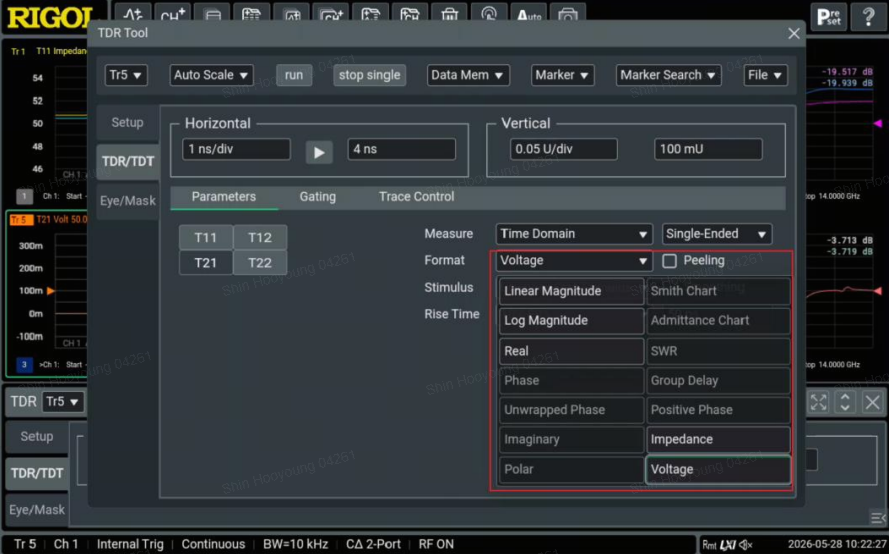

Peeling 옵션은 앞단 불연속의 영향을 고려하면서 뒤쪽 구조의 응답을 해석할 때 함께 검토할 수 있습니다.

최종 선택 가이드

시간영역 옵션 선택은 사용자가 어떤 수준의 답을 필요로 하는지에 따라 정리할 수 있습니다.

DTF10이 적합한 경우

• 목표가 fault 위치 탐색인 경우
• 케이블, 피더, 급전선 문제를 거리 기반으로 빠르게 찾고자 하는 경우
• 현장 유지보수와 site troubleshooting 비중이 높은 경우

TDA10이 적합한 경우

• time domain 기반 임피던스 분석이 필요한 경우
• differential 100Ω, PCB, via, cable, connector 구조를 위치별로 해석하고자 하는 경우
• gating으로 특정 구간을 분리해 분석하고자 하는 경우
• S-parameter와 시간영역 구조 분석을 함께 연결해 보고자 하는 경우

TDR10이 적합한 경우

• advanced SI 분석이 필요한 경우
• eye, mask, jitter 등 고속 링크 품질 지표까지 확인해야 하는 경우
• 구조적 불연속이 실제 링크 품질과 margin에 미치는 영향까지 분석해야 하는 경우

실무적으로는 DTF10, TDA10, TDR10을 단순한 옵션명으로 비교하기보다, 위치 탐색 → 구조 해석 → SI 영향 분석이라는 세 단계 질문으로 구분하는 방식이 가장 효과적입니다.

결론

DTF10은 문제 위치를 빠르게 확인하는 데 적합한 옵션입니다. TDA10은 구조적 불연속과 임피던스 변화를 해석하는 데 적합하며, TDR10은 이러한 구조적 변화가 실제 SI 성능에 미치는 영향까지 확장해 분석할 수 있도록 지원합니다. 그리고 VNA 기반 TDR의 핵심 가치는 주파수영역과 시간영역을 별도의 절차로 보지 않고, S-parameter와 TDR/TDT를 하나의 해석 체계로 연결할 수 있다는 점에 있습니다.

따라서 시간영역 옵션의 선택은 단순한 기능 비교가 아니라, 사용자가 해결하고자 하는 문제의 깊이를 정하는 과정에 가깝습니다. 위치 확인이 필요한지, 구조 해석이 필요한지, 또는 시스템 수준의 SI 영향 분석까지 필요한지에 따라 DTF10, TDA10, TDR10의 선택 기준은 분명하게 달라집니다.
