RIGOL M300 데이터 수집 장치 사용 방법 | 모듈 장착부터 스캔 측정까지
다채널 전압·저항·온도 측정이 필요한 테스트 환경에서는 데이터 수집 장치(DAQ)의 구성과 운용 방법을 정확히 이해하는 것이 매우 중요합니다.
이번 글에서는 RIGOL M300 데이터 수집 시스템을 처음 사용하는 분들을 위해, 모듈 장착부터 스캔 측정, 결과 확인, 데이터 저장까지의 전체 흐름을 간략하게 정리했습니다.
RIGOL M300이란?

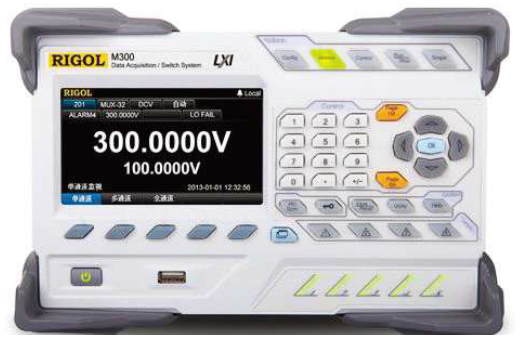

RIGOL M300은 모듈형 구조의 데이터 수집(Data Acquisition) & 스위칭 시스템으로, 개발 단계의 성능 테스트부터 생산 라인의 자동화 테스트까지 폭넓게 활용할 수 있는 장비입니다.
5개의 슬롯 구조를 기반으로 DMM 모듈과 멀티플렉서 모듈을 조합하여 하나의 장비로 다수의 테스트 포인트를 순차적으로 스캔 측정할 수 있는 것이 특징입니다.
M300 기본 구성과 모듈 장착
M300 본체에는 총 5개의 모듈 슬롯이 있으며, 일반적으로 다음과 같은 구성으로 사용됩니다.
MC3065 DMM 모듈
정밀 전압, 저항, 온도 측정을 담당하는 디지털 멀티미터 모듈

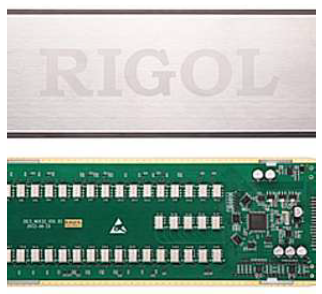

MC3120 멀티플렉서 모듈
하나의 DMM을 여러 채널로 분기해 사용하는 20채널 스위치 모듈

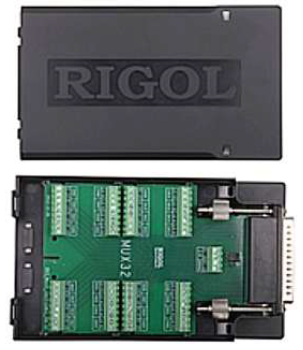

M3TB20 터미널 보드
외부 신호 결선을 위한 터미널 인터페이스
모듈 장착 후 전원을 인가하면 자동으로 모듈 인식 및 테스트가 진행되며, 슬롯별 상태 LED를 통해 정상 인식 여부를 확인할 수 있습니다.
스캔 측정 설정 방법 요약
M300에서는 스캔 리스트(Scan List)를 기반으로 측정이 진행됩니다.
주요 설정 흐름은 다음과 같습니다.
| 설정 항목 | 설명 |
|---|---|
| 스캔 리스트 이름 설정 | 측정 프로파일 식별을 위한 이름 지정 |
| Sweep 횟수 지정 | Infinite 또는 지정 횟수 선택 |
| 트리거 모드 선택 | Auto / Manual / External / Alarm 중 선택 |
| 채널 번호 설정 | 슬롯 2 사용 시 200번대 채널 (예: 201, 205, 211, 215) |
| 측정 항목 선택 | DC 전압, AC 전압, 2선/4선 저항, 온도, 주파수 등 |
| 스케일링 및 알람 | 필요 시 스케일링 및 알람 조건 설정 |
동일한 설정을 여러 채널에 적용할 경우 Copy / Extended 기능을 사용해 빠르게 확장할 수 있습니다.
측정 실행과 결과 확인

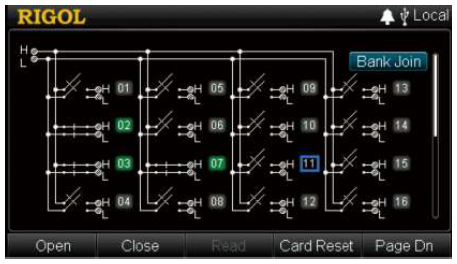

설정이 완료되면 RUN 버튼을 눌러 스캔 측정을 시작합니다. 측정 중에는 멀티플렉서 스위치가 전환되며 순차적으로 채널을 스캔합니다.
측정 완료 후에는 다음 정보를 확인할 수 있습니다.
- 채널별 최대값 / 최소값 / 평균값
- 개별 측정 데이터 리스트
- 시간에 따른 변화 그래프
- 실시간 모니터링 화면 (Single / Multiple 채널)
데이터 저장 및 보안 설정
측정된 데이터는 내부 메모리 또는 USB 저장 장치로 저장할 수 있으며, 추후 데이터 분석이나 리포트 작성에 활용할 수 있습니다.
또한 Local Key Lock 기능을 통해 운용 중 설정 변경을 방지하는 것도 가능합니다.
보다 자세한 설정 과정과 실제 화면은 리골코리아 유튜브 기술지원 영상을 통해 확인하실 수 있습니다.
자주 묻는 질문 (FAQ)
RIGOL M300은 어떤 용도로 사용되나요?
RIGOL M300은 모듈형 데이터 수집(DAQ) 및 스위칭 시스템으로, 개발 단계의 성능 테스트부터 생산 라인의 자동화 테스트까지 폭넓게 활용됩니다. 5개의 슬롯 구조를 기반으로 DMM 모듈과 멀티플렉서 모듈을 조합하여 다수의 테스트 포인트를 순차적으로 스캔 측정할 수 있습니다.
M300에서 사용하는 주요 모듈은 무엇인가요?
M300은 일반적으로 MC3065 DMM 모듈(정밀 전압, 저항, 온도 측정), MC3120 멀티플렉서 모듈(20채널 스위치), M3TB20 터미널 보드(외부 신호 결선용)를 조합하여 사용합니다. 모듈 장착 후 전원 인가 시 자동으로 인식 및 테스트가 진행됩니다.
스캔 측정은 어떻게 설정하나요?
스캔 리스트를 기반으로 측정이 진행됩니다. 스캔 리스트 이름 설정, Sweep 횟수 지정, 트리거 모드 선택, 채널 번호 설정(예: 슬롯 2 사용 시 200번대), 측정 항목 선택(DC/AC 전압, 저항, 온도 등) 순서로 설정합니다. Copy/Extended 기능으로 동일 설정을 여러 채널에 빠르게 적용할 수 있습니다.
측정 결과는 어떻게 확인하고 저장하나요?
RUN 버튼으로 스캔 측정을 시작하면 멀티플렉서 스위치가 전환되며 순차적으로 채널을 스캔합니다. 측정 완료 후 채널별 최대값/최소값/평균값, 개별 측정 데이터 리스트, 시간에 따른 변화 그래프, 실시간 모니터링 화면을 확인할 수 있으며, 내부 메모리 또는 USB 저장 장치로 데이터를 저장할 수 있습니다.
M300의 보안 기능은 무엇인가요?
M300은 Local Key Lock 기능을 제공하여 운용 중 설정 변경을 방지할 수 있습니다. 이를 통해 테스트 환경의 일관성을 유지하고 의도하지 않은 설정 변경으로 인한 측정 오류를 예방할 수 있습니다.
