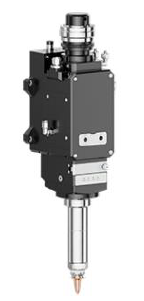

고속 서보 레이저 가공 시스템을 위한 MIPI D-PHY 컴플라이언스 테스트

고속 이미징 시스템과 정밀 제어 시스템에서는 카메라 모듈에서 전달되는 고속 데이터의 신호 품질과 안정적인 전송을 검증하는 과정이 중요합니다. 이번 애플리케이션에서는 카메라 모듈에서 출력되는 MIPI D-PHY V1.2 신호의 품질을 검증하고, 안정적이고 신뢰할 수 있는 데이터 전송이 이루어지는지 확인했습니다.

테스트 환경은 카메라 모듈, 마더보드 및 고속 모션 제어 시스템인 EtherCAT 서보 시스템으로 구성되었으며, 신호 획득과 분석에는 RIGOL DS81304 오실로스코프와 PVA8700 고대역폭 프로브를 사용했습니다.

MIPI D-PHY란?

MIPI D-PHY는 모바일 장치의 카메라와 디스플레이 사이에서 고속 데이터를 전송하기 위해 설계된 물리 계층 인터페이스입니다. 높은 대역폭과 낮은 전력 소비가 요구되는 스마트폰, 휴대용 장치 및 고성능 이미징 시스템 등에 활용됩니다.

D-PHY는 하나의 Clock Lane 모듈과 하나 이상의 Data Lane 모듈로 구성되며, 마스터와 슬레이브 장치 사이에 Source-Synchronous Interface를 제공합니다. 1~4쌍의 단방향 또는 양방향 차동 데이터 라인으로 구성할 수 있습니다.

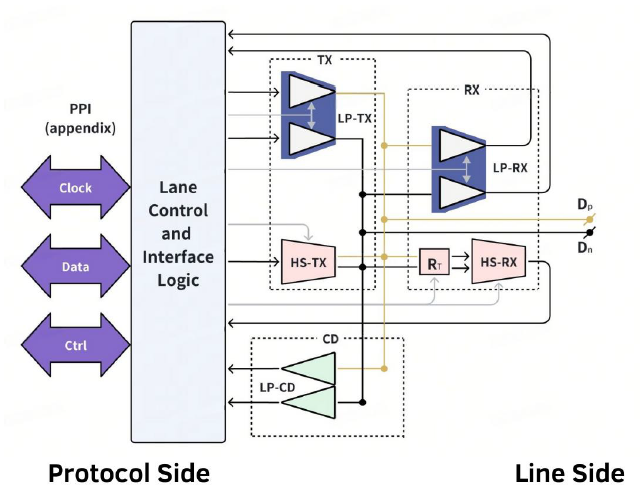

표준 D-PHY 구조에는 LP-TX, LP-RX, HS-TX, HS-RX 및 LP-CD 모듈이 포함되며, 외부 차동 신호 인터페이스는 Dp와 Dn으로 구성됩니다.

High-Speed Mode와 Low-Power Mode

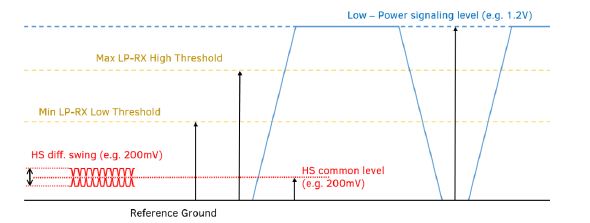

D-PHY는 고속 데이터 전송을 위한 High-Speed Mode(HS)와 제어 신호 통신을 위한 Low-Power Mode(LP)의 두 가지 방식으로 동작합니다.

High-Speed Mode

각 채널은 종단을 사용하며 낮은 스윙의 차동 신호로 구동됩니다. 애플리케이션 노트에서는 일반적인 차동 신호 크기를 약 200 mV로 설명하며, 단일 레인 기준 최대 2.5 Gbps의 데이터 속도를 지원합니다.

Low-Power Mode

Low-Power Mode에서는 신호 라인이 Single-Ended 및 비종단 구성으로 동작합니다. EMI를 최소화하기 위해 제어된 Slew Rate와 Current Limit를 사용하며, 일반적인 신호 전압은 1.2 V, 최대 데이터 전송률은 10 Mbps입니다.

실제 테스트 환경

이번 테스트에서는 카메라 모듈에서 출력되는 1.2 Gbps MIPI D-PHY V1.2 신호를 검증했습니다.

전체 신호 체인은 카메라 모듈, 마더보드, 고속 모션 제어 시스템인 EtherCAT 서보 시스템으로 구성되며, 최종 데이터는 Host Computer와 Display를 통해 처리 및 분석됩니다.

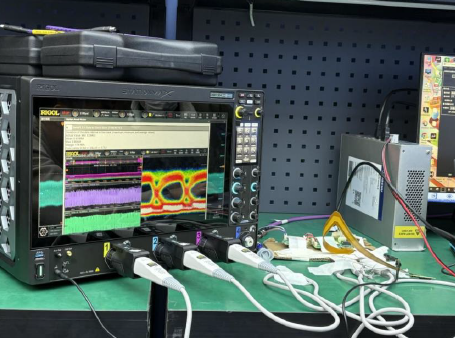

카메라 모듈에서 마더보드로 전달되는 차동 신호는 마더보드의 특정 Test Point에서 획득했습니다. 측정에는 DS81304 오실로스코프와 3개의 PVA8700 프로브가 사용되었으며, 자동화된 전기 테스트를 통해 신호 무결성과 데이터 전송 성능을 평가했습니다.

RIGOL 보드 레벨 테스트 솔루션

RIGOL DS81304 시리즈 하이엔드 디지털 오실로스코프와 PVA8700 고대역폭 차동/단일 종단 프로브, MIPI 컴플라이언스 테스트 옵션을 결합하면 보드 레벨 물리 계층 테스트 환경을 구성할 수 있습니다.

해당 시스템은 D-PHY V1.0, V1.1 및 V1.2에 대한 물리 계층 인터페이스 적합성 테스트를 지원합니다.

1. CTS 프로토콜 사양에 기반한 테스트

RIGOL 테스트 솔루션은 CTS 프로토콜 사양에 따라 표준에서 요구하는 테스트 항목의 실행을 자동화합니다. 또한 테스트 항목에 대해 사용자가 Pass/Fail 범위를 정의할 수 있어 다양한 측정 요구사항에 대응할 수 있습니다.

2. 자동화 테스트를 통한 테스트 시간 단축

파형 미리보기, 자동 파라미터 설정 및 연결 가이드를 제공하여 복잡한 설정 과정을 줄이고 테스트를 진행할 수 있도록 구성되어 있습니다. 15분 안에 자동화 테스트를 완료할 수 있고, 이를 통해 R&D 및 품질 검증 과정의 테스트 효율을 높일 수 있습니다.

3. 자동 테스트 보고서를 통한 문제 분석

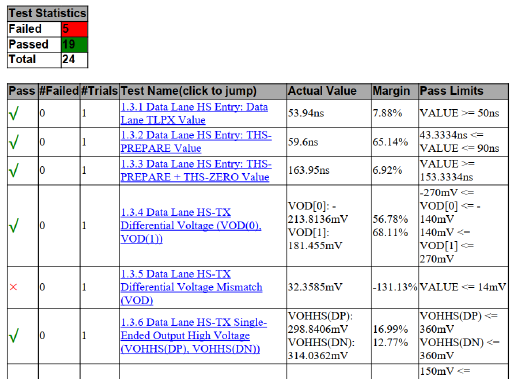

테스트가 완료되면 전체 결과와 항목별 테스트 데이터, 해당 파형 스크린샷이 포함된 상세 보고서를 자동으로 생성합니다. 엔지니어는 이 보고서를 활용해 제품 성능을 평가하고, 문제가 발생한 테스트 항목을 식별하며, 설계 최적화를 위한 분석을 진행할 수 있습니다.

Fail 항목 분석과 재테스트를 통한 최적화

이번 적용 사례에서는 전체 시험 절차와 테스트 보고서 생성뿐 아니라 Fail이 발생한 항목에 대한 문제 분석도 함께 진행했습니다. 잠재적인 고장 원인을 분석하고 수정 이후 여러 차례 재테스트를 진행하여 시정 조치의 효과를 확인했습니다. 또한 카메라 모듈과 마더보드 사이에 서로 다른 신호 전송 라인을 적용하여 비교 시험을 수행했습니다.

다양한 케이블에 대한 측정 결과를 분석함으로써 다음과 같은 항목을 평가했습니다.

• 제품 성능 변화 평가
• 최적의 솔루션 식별
• 제품 설계 최적화
• 신호 전송 품질 향상
• 전반적인 시스템 안정성 향상

이를 통해 단순한 규격 적합성 검증뿐 아니라 제품 최적화와 향후 대량 생산을 위한 기술적 기반을 확보할 수 있었습니다.

결론

고속 서보 레이저 가공 시스템에서 카메라 모듈의 D-PHY V1.2 출력 신호 품질을 검증하여 안정적이고 신뢰할 수 있는 신호 전송을 확인했습니다. 이는 제품 최적화와 향후 대량 생산을 위한 기반으로 활용될 수 있습니다.

RIGOL DS81304 오실로스코프와 PVA8700 고대역폭 프로브, MIPI 테스트 옵션을 결합한 구성은 자동화된 보드 레벨 테스트를 가능하게 하며, 복잡한 설정 단계를 줄여 엔지니어가 데이터 분석과 제품 최적화에 집중할 수 있도록 합니다.

테스트 과정에서는 상세 보고서를 생성하고, Fail 항목의 진단과 문제 해결, 최적화 권장 사항 적용 후 재테스트까지 진행했습니다. 또한 서로 다른 신호 전송 라인에 대한 비교 측정을 통해 Signal Integrity를 최적화했습니다.

자주 묻는 질문

이 사례에서는 어떤 MIPI D-PHY 신호를 테스트했나요?

카메라 모듈에서 출력되는 1.2 Gbps의 MIPI D-PHY V1.2 신호를 검증했습니다. 신호는 카메라 모듈에서 마더보드로 전송되며 오실로스코프를 이용해 특정 테스트 포인트에서 획득했습니다.

MIPI D-PHY 측정에는 어떤 RIGOL 장비가 사용되었나요?

RIGOL DS81304 오실로스코프와 PVA8700 고대역폭 차동 및 단일 종단 프로브가 사용되었습니다. 해당 구성에 MIPI 컴플라이언스 테스트 옵션을 결합해 보드 레벨 물리 계층 테스트를 수행했습니다.

RIGOL MIPI 자동 테스트에는 어느 정도 시간이 필요한가요?

애플리케이션 노트에서는 테스트 주기당 20분 이상인 업계 평균과 비교해 RIGOL 솔루션이 전체 테스트를 약 10~15분에 완료한다고 설명합니다.

MIPI D-PHY에는 어떤 신호 동작 모드가 있나요?

D-PHY는 고속 데이터 전송을 위한 High-Speed Mode와 제어 신호 통신을 위한 Low-Power Mode로 동작합니다. 애플리케이션 노트에서는 HS 모드의 단일 레인 속도를 최대 2.5 Gbps, LP 모드의 최대 데이터 속도를 10 Mbps로 설명합니다.
