스펙트럼 분석기를 사용할 때 가장 먼저 설정해야 하는 항목은 무엇일까요? 많은 분들이 RBW, VBW, Detector, Marker와 같은 기능을 먼저 떠올리지만, 실제 RF 측정의 출발점은 주파수 설정입니다.

스펙트럼 분석기는 주파수 영역에서 신호를 분석하는 장비입니다. 따라서 내가 지금 어느 주파수 대역을 보고 있는지 정확히 설정하지 않으면, 원하는 신호를 찾지 못하거나 엉뚱한 신호를 분석하게 될 수 있습니다.

본 콘텐츠에서는 스펙트럼 분석기 주파수 설정의 핵심인 Center Frequency, Span, Start Frequency, Stop Frequency의 개념과 함께, 실제 측정에서 Full Span, CF Step, Signal Track, Log Scale, Zero Span을 어떻게 활용하는지 설명합니다.

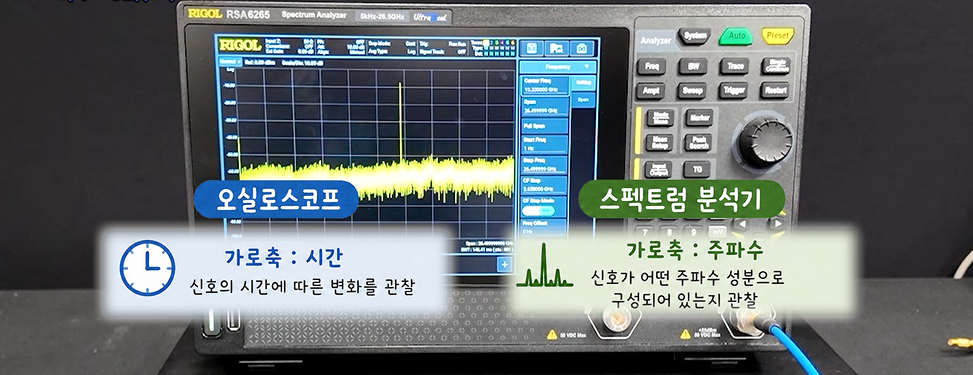

스펙트럼 분석기의 가로축은 주파수입니다

오실로스코프에서 가로축은 시간(Time)을 의미합니다. 반면 스펙트럼 분석기에서 가로축은 주파수(Frequency)를 의미합니다. 즉 스펙트럼 분석기는 시간에 따라 전압이 어떻게 변하는지를 보는 장비가 아니라, 어떤 주파수에 얼마만큼의 에너지가 존재하는지를 확인하는 장비입니다.

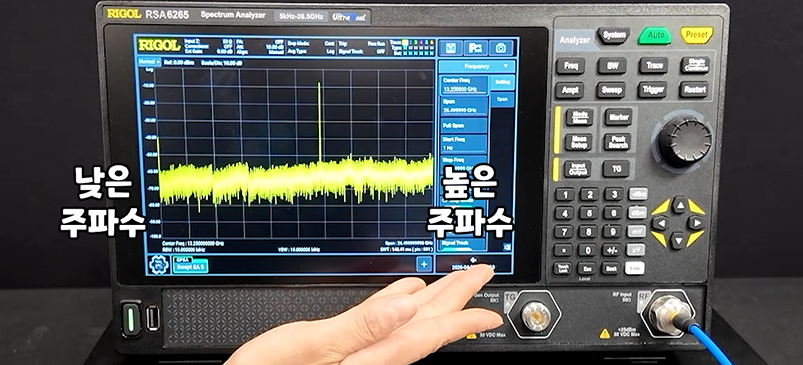

화면의 왼쪽은 낮은 주파수를, 오른쪽은 높은 주파수를 나타냅니다. 하지만 이 화면은 고정된 절대 범위가 아닙니다. 사용자가 Center와 Span을 어떻게 설정하느냐에 따라 현재 보고 있는 주파수 범위가 완전히 달라집니다.

같은 신호라도 주파수 설정이 다르면 보이는 모습이 달라질 수 있으며, 심한 경우에는 신호가 실제로 존재해도 화면에 보이지 않을 수 있습니다. 따라서 스펙트럼 분석기를 사용할 때는 먼저 내가 어느 주파수 대역을 보고 있는지 확인해야 합니다.

Center와 Span이란 무엇인가?

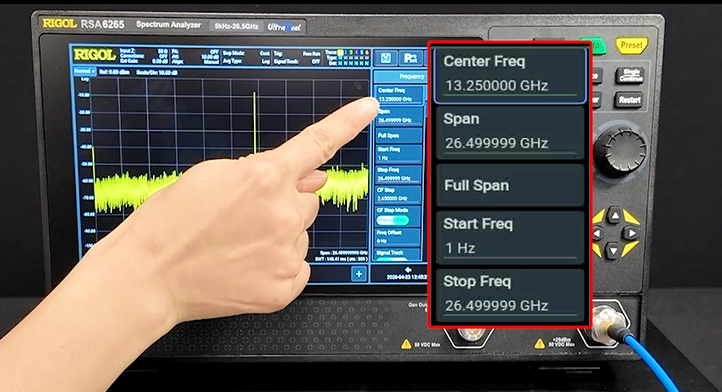

스펙트럼 분석기의 주파수 설정에서 가장 많이 사용하는 방식은 Center / Span입니다.

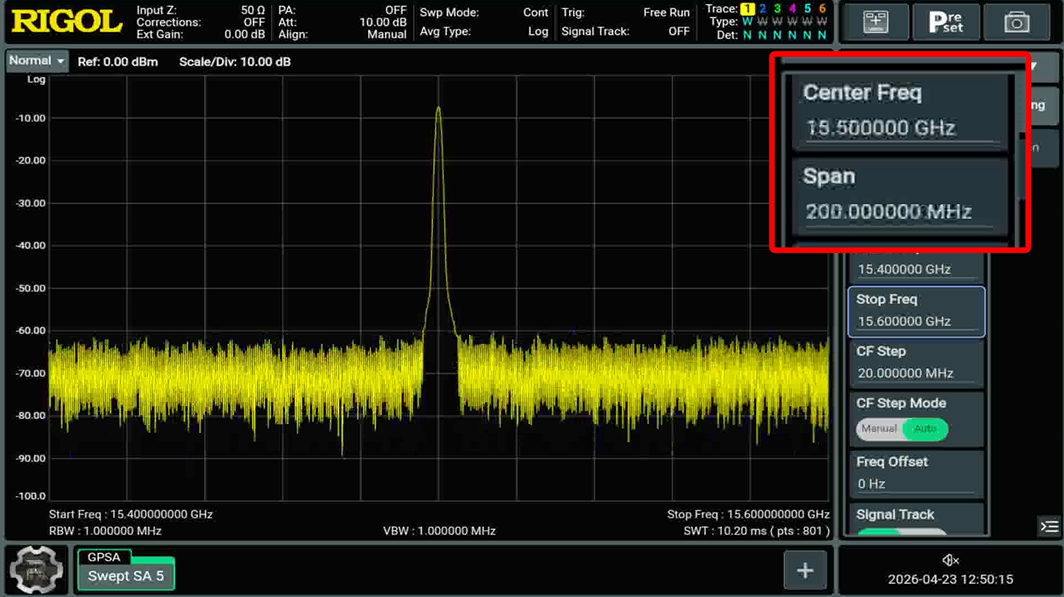

Center Frequency는 화면의 중심 주파수를 의미합니다. Span은 화면 전체에 표시되는 주파수 범위입니다.

예를 들어 Center를 15.5 GHz로 설정하고 Span을 200 MHz로 설정하면, 화면은 대략 15.4 GHz부터 15.6 GHz까지의 범위를 보여줍니다.

처음 신호를 찾을 때는 보통 Span을 넓게 설정하는 것이 좋습니다. 신호가 어디에 있는지 모르는 상태에서 처음부터 좁은 Span으로 들어가면 원하는 신호를 놓칠 수 있기 때문입니다.

반대로 신호를 찾은 뒤에는 Span을 줄여 관심 신호 주변만 자세히 보는 것이 좋습니다. 실무에서는 이 과정을 넓게 찾고, 좁게 분석하는 흐름으로 이해할 수 있습니다.

Start와 Stop은 언제 사용할까?

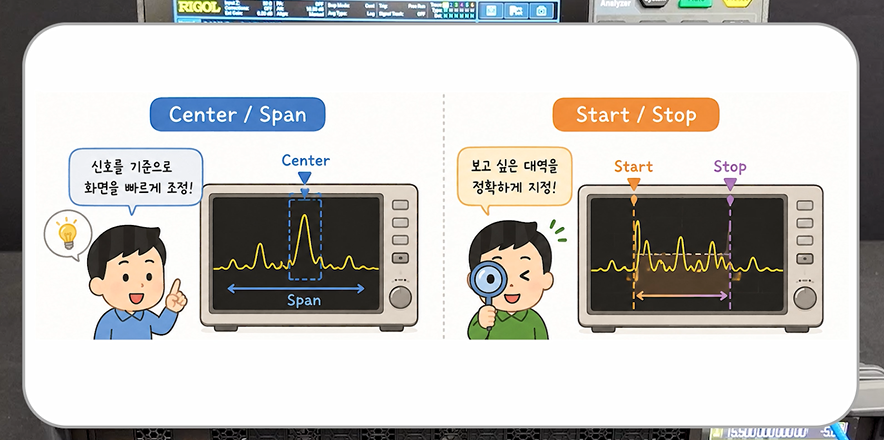

Center와 Span 외에도 Start / Stop 방식으로 같은 주파수 범위를 설정할 수 있습니다. Start Frequency는 시작 주파수, Stop Frequency는 끝 주파수입니다.

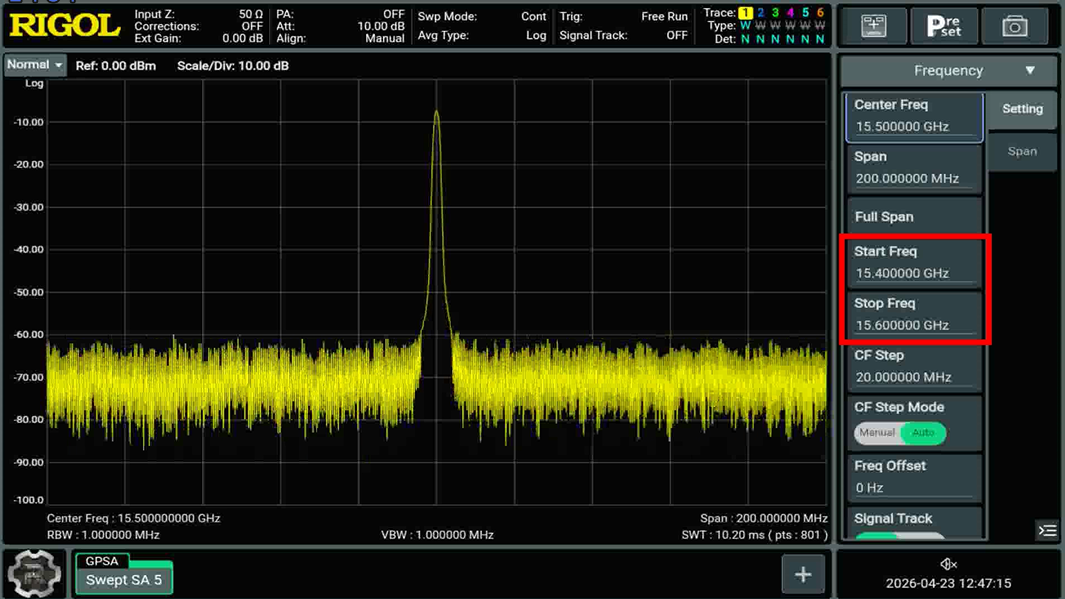

예를 들어 Start를 15.4 GHz, Stop을 15.6 GHz로 설정하면, 내부적으로는 Center 15.5 GHz, Span 200 MHz와 같은 주파수 범위를 보게 됩니다.

즉 Center / Span과 Start / Stop은 서로 다른 방식으로 같은 주파수 범위를 지정하는 방법입니다.

특정 규격 대역이나 채널 범위처럼 시작과 끝이 명확한 경우에는 Start / Stop 방식이 더 직관적입니다. 반면 특정 신호를 중심에 두고 빠르게 확대하거나 축소할 때는 Center / Span 방식이 편리합니다.

실무에서는 Full Span으로 먼저 확인합니다

실제 RF 측정에서는 장비를 켜자마자 좁은 Span으로 들어가기보다, 먼저 넓은 Span 또는 Full Span으로 전체 상황을 확인하는 경우가 많습니다.

실제 RF 환경에는 내가 보고 싶은 신호만 존재하지 않습니다. 원하는 신호 외에도 다른 송신기, 고조파(Harmonic), 스퓨리어스(Spurious), 주변 간섭 신호가 함께 존재할 수 있습니다.

Full Span은 이러한 전체 주파수 지형을 먼저 파악하는 단계입니다. 넓게 봤을 때 원하는 신호가 어디쯤 있는지 확인한 뒤, Center를 해당 신호 쪽으로 이동시키고 Span을 줄여가며 분석합니다.

이 과정은 단순히 화면을 보기 좋게 만드는 것이 아니라, 이후 분석의 기준점을 정확히 잡는 작업입니다. Center가 잘못 잡혀 있으면 Span을 줄였을 때 신호를 놓치거나 엉뚱한 신호를 분석하게 될 수 있습니다.

Span을 줄이면 무엇이 달라질까?

Span을 줄이면 같은 화면 폭 안에 더 좁은 주파수 범위가 표시됩니다. 따라서 관심 신호의 모양과 주변 특성을 더 자세히 볼 수 있습니다.

여기서 중요한 점은 Span을 줄인다고 신호 자체가 물리적으로 변하는 것은 아니라는 점입니다. 바뀌는 것은 신호가 아니라, 우리가 신호를 바라보는 해상도와 관찰 관점입니다.

넓은 Span에서는 하나의 피크처럼 보이던 신호도, 좁은 Span에서는 피크 구조, 인접 성분, 근접 스퓨리어스가 더 분명하게 보일 수 있습니다.

따라서 넓은 Span은 전체 상황 파악에 유리하고, 좁은 Span은 특정 신호의 중심 위치, 인접 성분, 노이즈 주변 상태, 드리프트 여부를 정밀하게 보는 데 적합합니다.

노이즈 확인에도 Span 설정이 중요합니다

Span을 줄이는 또 하나의 중요한 이유는 노이즈 확인입니다. 넓은 Span에서는 화면에 너무 많은 정보가 동시에 들어오기 때문에 신호 주변의 노이즈가 상대적으로 단순하게 보일 수 있습니다.

하지만 좁은 Span으로 들어오면 관심 신호 주변의 노이즈 상승, 근접 스퓨리어스, 작은 변조 성분이 더 잘 보입니다. 실제 RF 문제는 큰 피크 자체보다도 주변의 작은 이상 신호에서 시작되는 경우가 많습니다.

따라서 관심 신호를 찾은 뒤에는 Span을 줄여 신호 주변의 노이즈 상태를 확인하는 과정이 필요합니다.

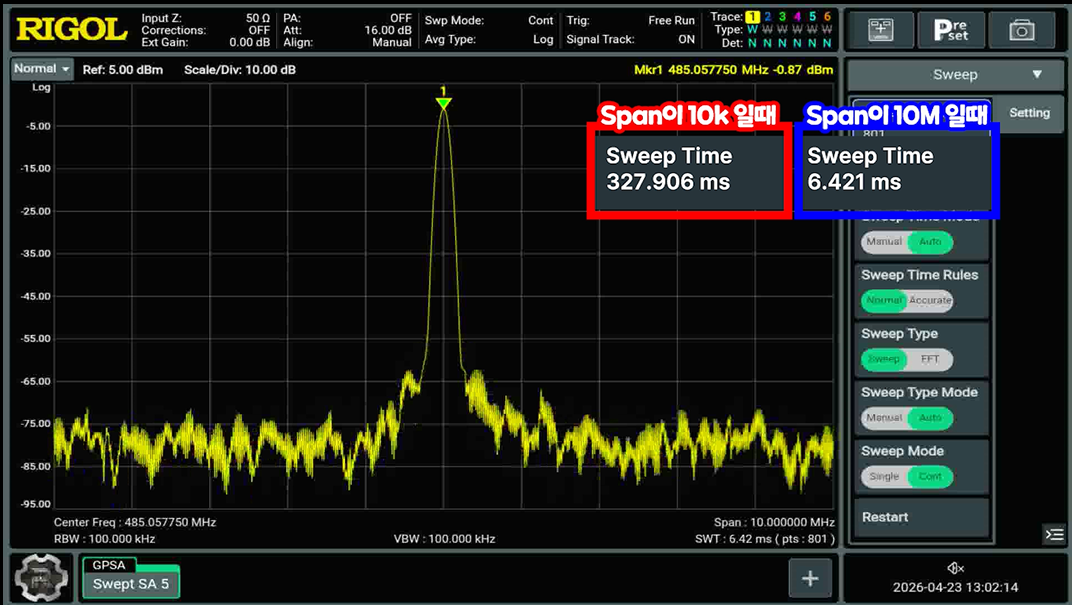

Sweep Time과 Sweep Point도 함께 이해해야 합니다

스펙트럼 분석기는 주파수 축 전체를 항상 동시에 보는 장비가 아니라, 일반적으로 주파수를 순차적으로 스캔하면서 측정합니다. 따라서 Span 설정은 Sweep Time과도 연결됩니다.

Span이 바뀌면 장비가 훑어야 하는 주파수 범위가 달라지며, 측정 속도와 화면 업데이트 속도에도 영향을 줄 수 있습니다. 또한 Sweep Point는 화면을 몇 개의 주파수 샘플로 나누어 표시할 것인지와 관련된 개념입니다.

같은 Sweep Point 조건에서 Span이 넓으면 각 포인트가 담당하는 주파수 간격이 커지고, Span이 좁으면 더 촘촘하게 샘플링됩니다. 따라서 같은 신호라도 Span, Sweep Time, Sweep Point 조건에 따라 보이는 디테일이 달라질 수 있습니다.

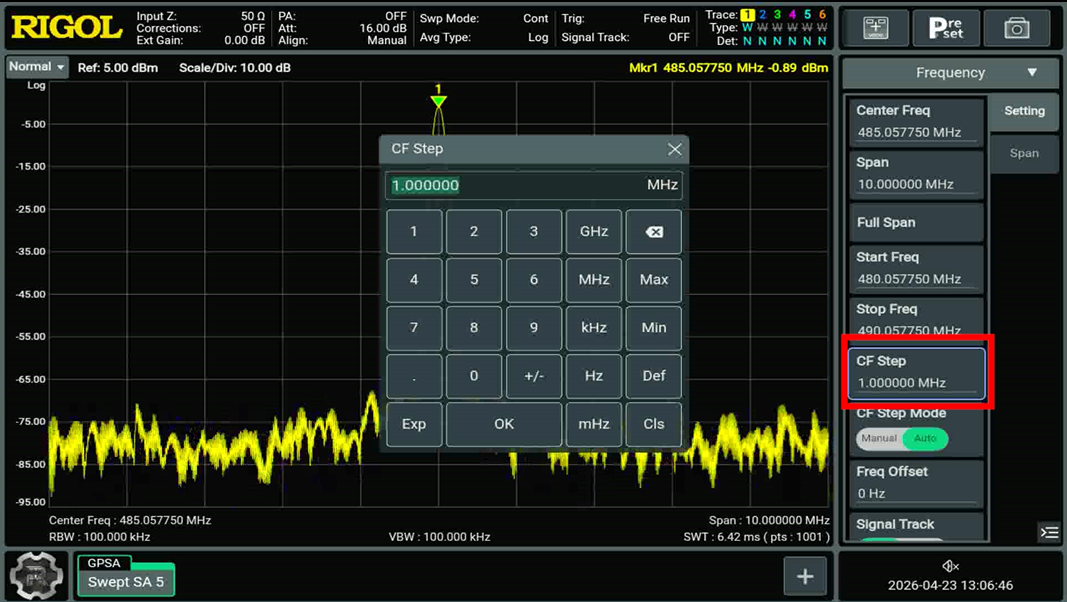

CF Step은 채널 단위로 이동할 때 유용합니다

CF Step은 Center Frequency Step의 의미로, Center Frequency를 얼마 간격으로 이동할지 설정하는 기능입니다.

예를 들어 CF Step을 100 MHz로 설정하면 Center Frequency를 이동할 때 100 MHz 단위로 규칙적으로 이동할 수 있습니다.

이 기능은 채널 구조가 정해져 있는 시스템을 확인할 때 유용합니다. 예를 들어 일정한 채널 간격을 가진 무선 시스템, 인접 채널 간섭 확인, 특정 대역 내 신호를 하나씩 확인해야 하는 경우 CF Step을 사용하면 훨씬 효율적으로 측정할 수 있습니다.

쉽게 말해 CF Step은 임의로 주파수를 움직이는 것이 아니라, 실제 채널 구조에 맞춰 단계적으로 이동하며 보는 기능입니다.

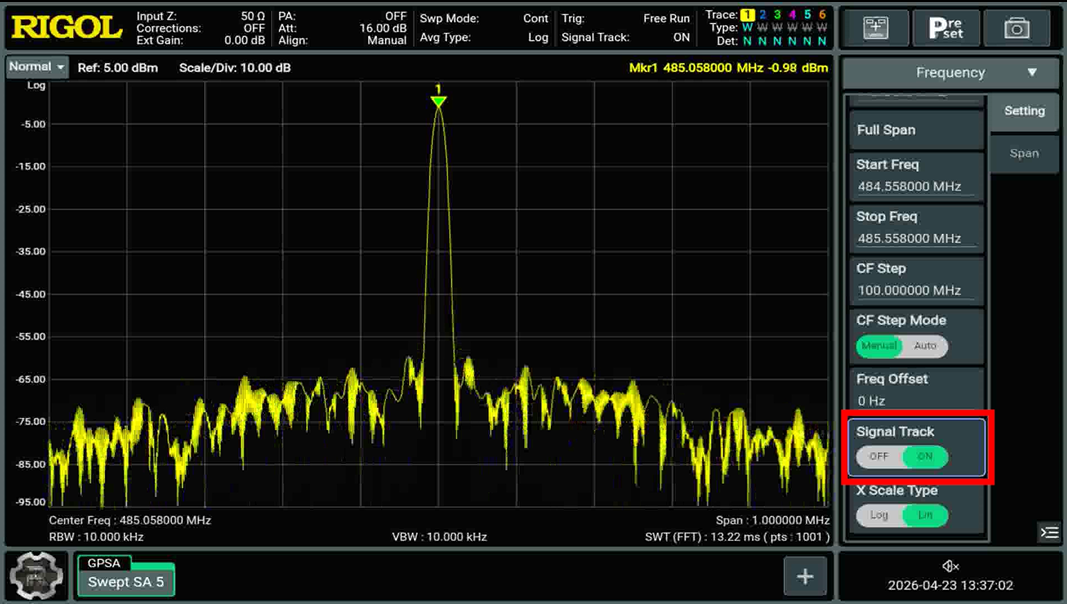

Signal Track은 움직이는 신호를 따라갑니다

Signal Track은 피크나 기준 신호를 추적하여 해당 신호가 화면 중심 근처에 유지되도록 도와주는 기능입니다.

실제 RF 환경에서 신호는 항상 완벽하게 고정되어 있지 않습니다. 발진기 드리프트, 온도 변화, 신호원 안정도, DUT 특성 등에 의해 중심 주파수가 조금씩 이동할 수 있습니다.

이때 Signal Track을 사용하면 움직이는 신호를 계속 관찰하면서 수동으로 Center를 반복 조정하지 않아도 됩니다. 따라서 드리프트가 있는 RF 소스, 발진기 안정도 확인, 환경 변화에 따른 이동 신호 관찰, 무선 신호 추적 등에 유용합니다.

다만 주변에 여러 피크가 있거나 추적해야 할 기준 신호가 명확하지 않으면 의도하지 않은 다른 피크를 따라갈 수 있습니다. 따라서 Signal Track은 신호가 하나로 분명하거나 Marker와 함께 기준 신호를 명확히 지정할 수 있을 때 사용하는 것이 좋습니다.

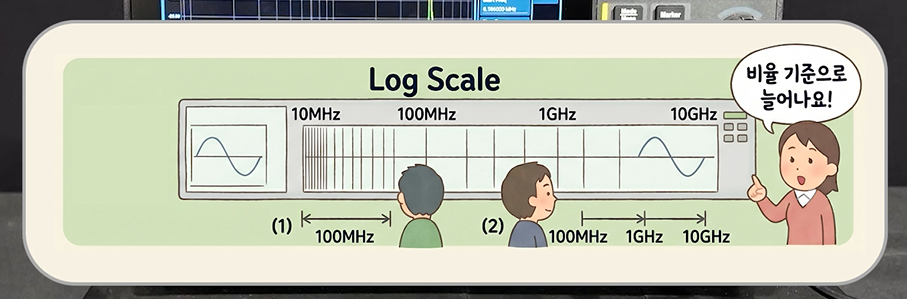

Log Scale은 넓은 대역의 흐름을 볼 때 사용합니다

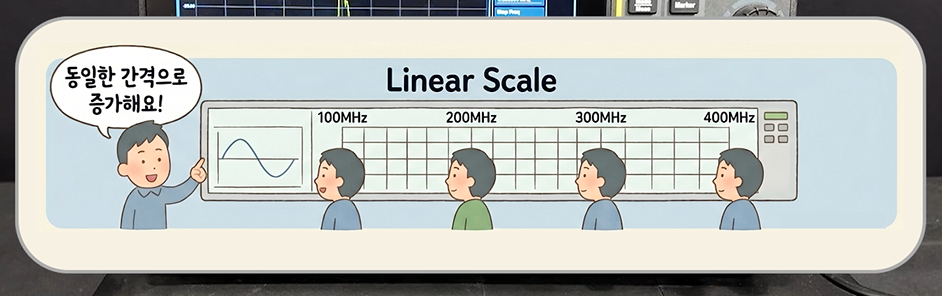

스펙트럼 분석기의 주파수 축은 일반적으로 Linear Scale로 표시됩니다. Linear Scale에서는 주파수 간격이 동일하게 표시됩니다.

반면 Log Scale은 주파수를 비율 기준으로 표시합니다. 즉 저주파와 고주파를 같은 절대 간격이 아니라 상대적인 비율 관점에서 보는 방식입니다.

Log Scale은 매우 넓은 대역을 한 번에 보고 싶을 때 유용합니다. 예를 들어 수 MHz부터 수 GHz까지 전체적인 스펙트럼 흐름을 확인하거나, 기본파와 고조파가 넓은 배수 관계로 퍼져 있는 상황을 한눈에 보고 싶을 때 도움이 됩니다.

또한 안테나나 광대역 소자의 대략적인 응답 흐름, EMI 프리체크처럼 여러 옥타브에 걸친 신호 경향을 빠르게 확인할 때도 유용합니다.

하지만 Log Scale이 항상 좋은 것은 아닙니다. 정확한 채널 위치, 인접 신호 간 간격, 특정 주파수 오프셋, 대역폭 계산처럼 수치적 거리감이 중요한 경우에는 Linear Scale이 더 적합합니다.

즉 Log Scale은 정밀 측정보다는 전체 흐름과 분포를 보는 관점에 가깝습니다.

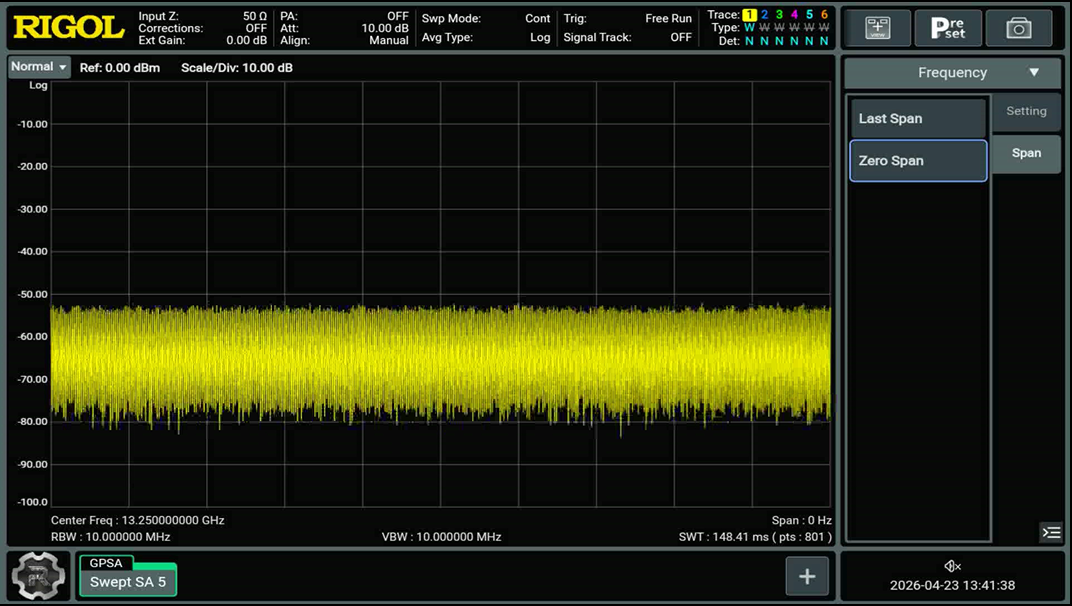

Zero Span은 시간 변화를 확인할 때 사용합니다

Zero Span은 Span을 0으로 설정하여 특정 주파수 하나만 고정해서 보는 기능입니다. 일반적인 스펙트럼 분석에서는 주파수 축 위에서 신호 분포를 확인하지만, Zero Span에서는 선택한 주파수에서 시간에 따라 신호가 어떻게 변하는지를 볼 수 있습니다.

예를 들어 버스트 신호처럼 순간적으로 켜졌다 꺼지는 신호, 시간에 따라 세기가 변하는 송신 신호, 특정 주파수에서의 On/Off 패턴을 확인할 때 유용합니다.

일반 스펙트럼 모드가 “어디 주파수에 무엇이 있는가”를 보는 방식이라면, Zero Span은 “그 주파수에서 시간이 지나며 어떻게 변하는가”를 보는 방식입니다.

따라서 Zero Span은 주파수 분석과 시간 분석을 연결해주는 기능으로 이해할 수 있습니다.

잘못된 주파수 설정 사례

스펙트럼 분석기에서 가장 흔한 실수는 Span과 Center 설정을 잘못하는 것입니다.

신호가 보이지 않을 때는 장비 문제를 의심하기 전에 입력 연결, 현재 보고 있는 주파수 대역, Center와 Span, Start와 Stop 범위가 올바른지 먼저 확인해야 합니다.

마무리

스펙트럼 분석기의 주파수 설정은 단순히 숫자를 입력하는 작업이 아닙니다. 넓은 Span으로 신호 존재를 확인하고, Center를 맞춰 위치를 잡고, Span을 줄여 불필요한 신호를 제외하고, 필요한 경우 노이즈와 세부 특성을 확인해야 합니다.

여기에 CF Step으로 규칙적인 주파수 이동을 하고, Signal Track으로 움직이는 신호를 따라가고, Log Scale로 넓은 대역의 흐름을 보고, Zero Span으로 시간 변화를 분석할 수 있습니다.

결국 중요한 것은 기능 이름을 외우는 것이 아니라, 지금 내가 무엇을 확인하려는지에 따라 어떤 주파수 설정 방식을 써야 하는지 이해하는 것입니다.

RIGOL은 RF 기초부터 스펙트럼 분석기 실무 활용까지 다양한 교육 콘텐츠를 제공하고 있습니다. 스펙트럼 분석기 선택이나 RF 측정 환경 구성과 관련하여 도움이 필요하신 경우 리골코리아로 문의해 주세요.

자주 묻는 질문 (FAQ)

Q. 스펙트럼 분석기에서 Center와 Span은 무엇인가요?

Center는 화면의 중심 주파수이고, Span은 화면 전체에 표시되는 주파수 범위입니다. Center는 어디를 중심으로 볼지 정하는 값이고, Span은 그 주변을 얼마나 넓게 볼지 정하는 값입니다.

Q. Center/Span과 Start/Stop은 어떤 차이가 있나요?

Center/Span은 중심 주파수와 전체 범위로 설정하는 방식이고, Start/Stop은 시작 주파수와 끝 주파수로 범위를 지정하는 방식입니다. 두 방식은 같은 주파수 범위를 서로 다른 방식으로 표현합니다.

Q. Span을 좁히면 신호가 바뀌는 건가요?

아닙니다. Span을 줄인다고 신호 자체가 물리적으로 변하는 것은 아닙니다. 바뀌는 것은 신호를 보는 해상도와 관찰 관점입니다. 좁은 Span에서는 관심 신호 주변의 노이즈, 근접 스퓨리어스, 작은 변조 성분을 더 자세히 볼 수 있습니다.

Q. Log Scale은 언제 사용하나요?

Log Scale은 수 MHz부터 수 GHz까지 매우 넓은 대역을 한 번에 보거나, 기본파와 고조파처럼 넓은 배수 관계로 퍼져 있는 신호를 확인할 때 유용합니다. 하지만 정확한 채널 위치나 대역폭을 확인할 때는 Linear Scale이 더 적합합니다.

Q. Zero Span은 언제 사용하나요?

Zero Span은 특정 주파수 하나를 고정한 뒤 시간에 따른 신호 변화를 확인할 때 사용합니다. 버스트 신호, 시간에 따라 세기가 변하는 송신 신호, On/Off 패턴 분석에 유용합니다.
