스펙트럼 분석기 주파수 설정 완전 정복
스펙트럼 분석기를 사용하다 보면 분명 신호가 존재하는데 화면에서 잘 보이지 않거나, 신호가 잘려 보이거나, 측정값이 예상과 다르게 나오는 경험을 한 적이 있으신가요?
많은 분들이 DUT(Device Under Test)나 케이블 문제를 먼저 의심하지만, 실제로는 스펙트럼 분석기의 레벨(Level) 설정 때문에 발생하는 경우가 매우 많습니다.
스펙트럼 분석기는 입력되는 RF 신호를 그대로 표시하는 장비가 아닙니다. 내부에서 입력 신호를 적절하게 처리할 수 있도록 여러 단계의 레벨 제어 과정을 거치게 됩니다.
따라서 Reference Level, Input Attenuator, Preamplifier와 같은 레벨 관련 기능을 제대로 이해해야 정확한 RF 측정이 가능합니다.
이번 글에서는 스펙트럼 분석기의 핵심 레벨 설정과 실제 측정에서 어떻게 활용하는지 하나씩 알아보겠습니다.

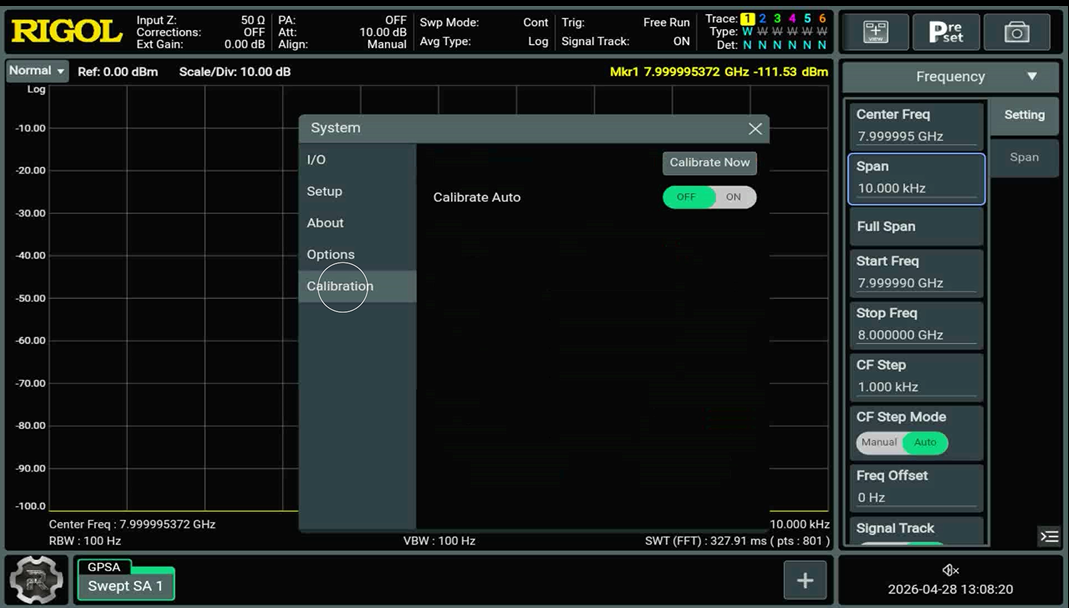

정확한 측정을 위해서는 장비 예열부터 시작해야 합니다
많은 분들이 장비 전원을 켜자마자 바로 측정을 시작합니다.
하지만 RF 계측에서는 장비의 안정화(Warm-up) 과정도 매우 중요합니다. 일반적으로 스펙트럼 분석기는 약 30분 정도 예열한 후 측정을 시작하는 것이 좋습니다.
내부 회로와 기준 발진기가 안정화되면서 측정값의 재현성이 높아지고, 측정 오차도 줄어들기 때문입니다.
특히 처음 측정을 시작했을 때 신호가 계속 흔들리거나 측정값이 일정하지 않다면 설정 문제가 아니라 장비가 아직 안정화되지 않았을 가능성도 함께 확인해 보는 것이 좋습니다.
레벨 설정이 중요한 이유
실제 RF 측정에서 가장 많이 발생하는 문제는 다음과 같습니다.
- 신호가 화면 위에서 잘리는 경우
- 신호가 너무 작아 노이즈에 묻히는 경우
- 실제보다 다른 값으로 측정되는 경우
- 작은 스퓨리어스가 보이지 않는 경우
이러한 문제는 대부분 장비 설정으로 해결할 수 있습니다.
즉, 레벨 설정은 화면을 보기 좋게 만드는 기능이 아니라 정확한 측정을 위한 기본 조건이라고 이해하는 것이 좋습니다.
Reference Level이란?
Reference Level은 스펙트럼 분석기 화면의 가장 위 기준 레벨을 의미합니다.
쉽게 말하면, "현재 화면에서 최대 얼마까지 표시할 것인가?"를 결정하는 값입니다.

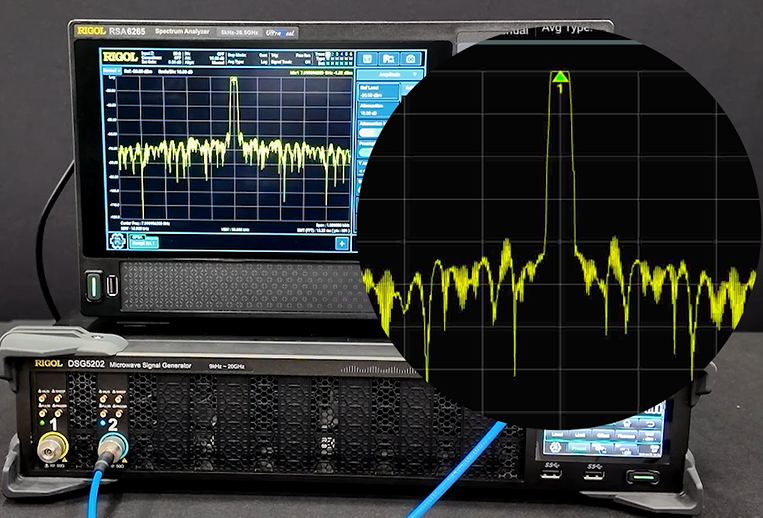

예를 들어 입력 신호가 0 dBm인데 Reference Level을 -20 dBm으로 설정하면 신호가 화면 위쪽에서 잘려 보일 수 있습니다. 반대로 Reference Level을 너무 높게 설정하면 신호가 너무 작게 표시되어 노이즈와 구분하기 어려워집니다.
따라서 Reference Level은 측정하려는 신호 크기에 맞게 적절하게 설정해야 합니다.

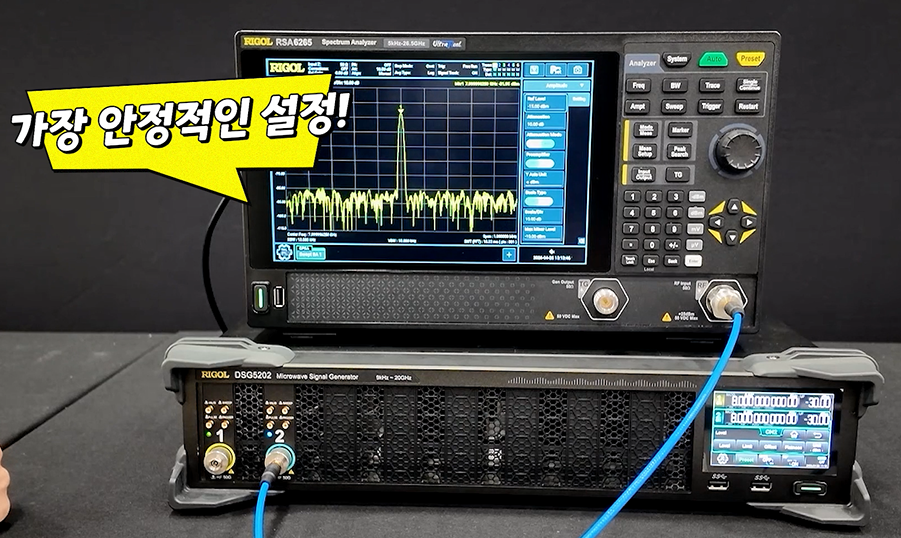

실무에서는 일반적으로 신호가 화면의 약 70~80% 높이에 위치하도록 설정하는 것이 가장 안정적인 방법입니다. 이렇게 하면 신호의 형태를 충분히 확보하면서도 왜곡 없이 관찰할 수 있습니다.

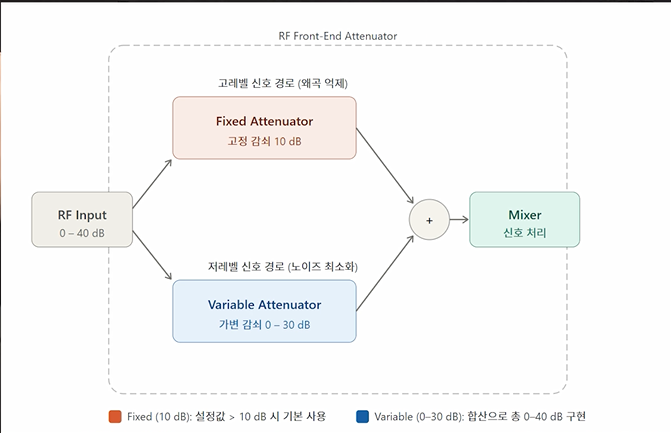

Input Attenuator는 장비를 보호하는 기능입니다
다음으로 중요한 기능이 바로 Input Attenuator입니다.
Attenuator는 입력되는 RF 신호를 일정 수준 감쇠시켜 스펙트럼 분석기 내부 회로를 보호하는 역할을 합니다. 특히 스펙트럼 분석기 내부에는 Mixer라는 핵심 회로가 존재하는데, 이 Mixer에 너무 큰 신호가 입력되면 정상적인 측정이 어려워지고 왜곡이 발생할 수 있습니다.
그래서 입력 신호가 강할수록 적절한 Attenuation 설정이 필요합니다.
Attenuation이 너무 작으면 어떻게 될까요?
강한 RF 신호에서 Attenuation이 부족하면 내부 Mixer가 과부하 상태가 될 수 있습니다. 이 경우에는 다음과 같은 현상이 발생할 수 있습니다.
- 피크가 실제보다 크게 보이거나
- 존재하지 않는 신호가 나타나거나
- 고조파나 스퓨리어스가 생성되는 현상
이러한 현상을 DUT 문제로 오해하는 경우도 있지만, 실제 원인은 장비 입력 과부하인 경우가 많습니다. 측정값이 이상하게 보인다면 가장 먼저 Attenuator 설정을 확인하는 습관을 가지는 것이 좋습니다.
Attenuation이 너무 크면?
반대로 작은 신호를 측정할 때 Attenuation을 너무 크게 설정하는 것도 문제가 됩니다. 감쇠가 커질수록 신호도 함께 줄어들기 때문에 작은 신호는 노이즈 아래로 묻혀 버릴 수 있습니다.
실무에서는 다음 한 문장으로 기억하면 이해하기 쉽습니다.
큰 신호에서는 보호를 위해 Attenuation을 높이고, 작은 신호에서는 민감도를 위해 Attenuation을 낮춘다.

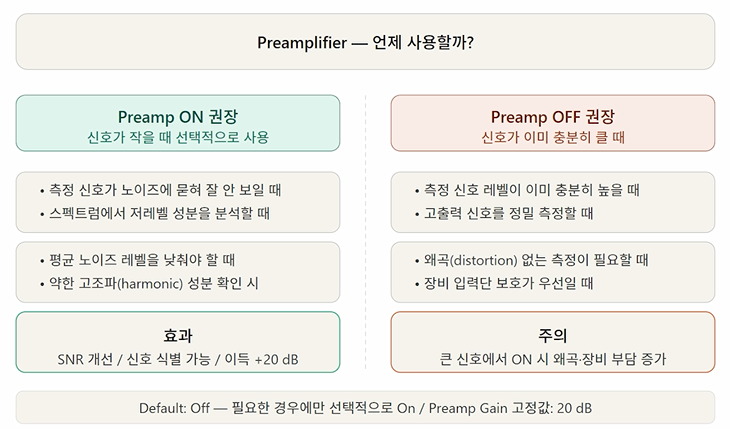

Preamplifier는 작은 신호를 위한 기능입니다
Preamplifier(Preamp)는 매우 작은 RF 신호를 증폭하여 노이즈보다 위로 올려주는 기능입니다. 신호가 노이즈에 묻혀 잘 보이지 않을 때 Preamp를 켜면 훨씬 명확하게 관찰할 수 있습니다.
특히 다음과 같은 상황에서 자주 사용됩니다.
- 저레벨 RF 신호 측정
- EMI 측정
- 미약한 스퓨리어스 확인
하지만 항상 사용하는 기능은 아닙니다. 이미 충분히 큰 신호에서 Preamp를 사용하면 오히려 내부 회로에 부담을 주거나 왜곡 가능성이 높아질 수 있습니다.
즉, Preamp는 작은 신호를 측정할 때 선택적으로 사용하는 기능이라고 이해하면 됩니다.

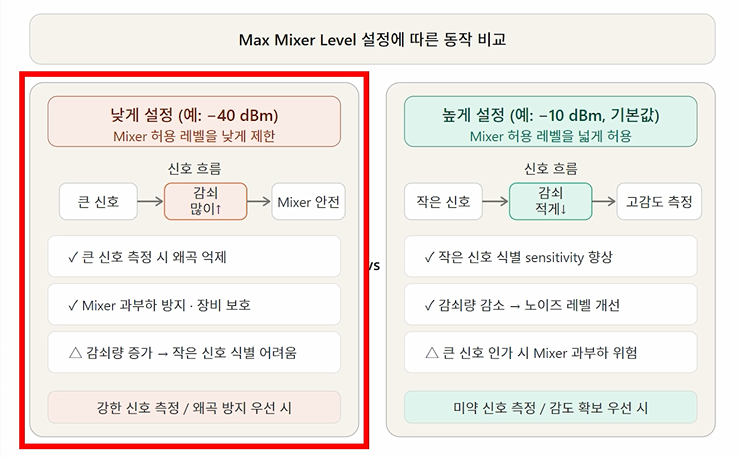

Max Mixer Level은 왜 중요할까요?
Max Mixer Level은 처음 접하면 조금 생소한 기능입니다.
쉽게 말하면, 스펙트럼 분석기 내부 Mixer에 어느 정도 크기의 신호까지 허용할 것인가를 결정하는 기준값입니다. 이 값을 기준으로 장비는 내부 Attenuation을 자동으로 조정하게 됩니다.
| 설정 | 효과 | 적합한 상황 |
|---|---|---|
| 낮게 설정 | 더 많은 감쇠 적용 → 안정성 증가 | 큰 신호 측정 시 |
| 높게 설정 | 적은 감쇠 적용 → 감도 증가 | 작은 신호 측정 시 (과부하 주의) |
즉, 큰 신호에서는 안정성, 작은 신호에서는 감도 사이에서 균형을 맞추는 기준이라고 이해하면 좋습니다.

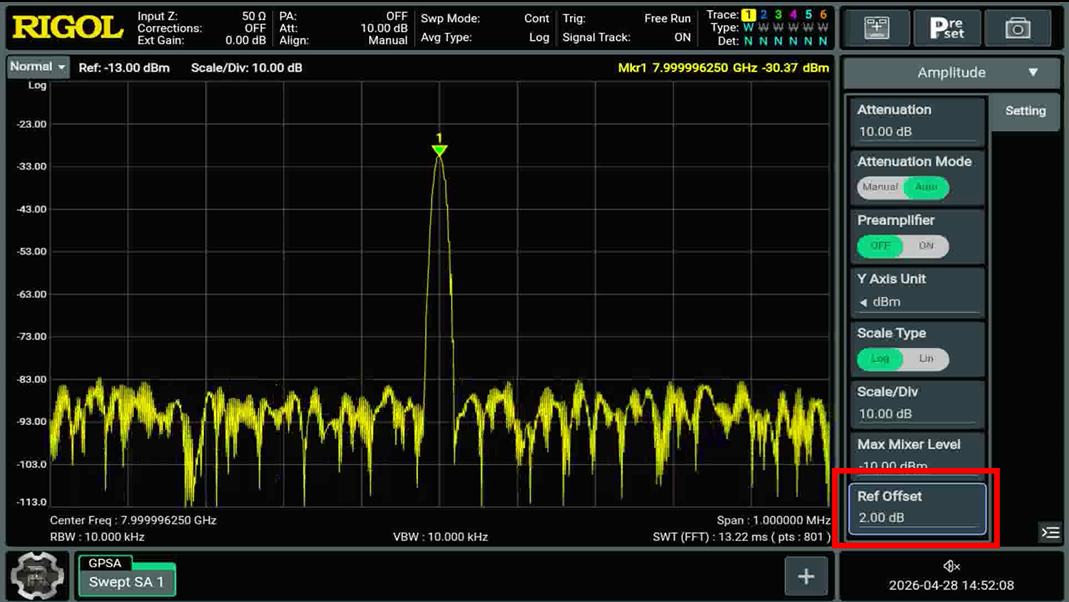

Ref Offset은 실제 DUT 기준으로 값을 보정합니다
실제 RF 측정에서는 DUT와 스펙트럼 분석기 사이에 다음과 같은 부품들이 함께 사용됩니다.
- RF 케이블
- 감쇠기(Attenuator)
- 증폭기(Amplifier)
- 어댑터
이러한 부품들은 신호 크기에 영향을 주기 때문에 화면에 표시되는 값이 DUT의 실제 출력과 달라질 수 있습니다. 이때 사용하는 기능이 Reference Offset입니다.
| 상황 | Offset 적용 방법 |
|---|---|
| 케이블 손실 3 dB | +3 dB Offset 적용 → DUT 기준 출력으로 표시 |
| 외부 증폭기 사용 | 증폭량만큼 음수(-) Offset 적용 |
다만 중요한 점은 Ref Offset은 신호 자체를 변경하는 기능이 아니라 화면에 표시되는 값만 보정하는 기능이라는 것입니다. 따라서 신호가 보이지 않는 상황에서 Offset만 변경하는 것은 의미가 없습니다.
실무에서는 이런 순서로 설정합니다
실제 RF 측정에서는 다음과 같은 순서로 접근하면 대부분의 상황에서 안정적으로 측정할 수 있습니다.
| 순서 | 항목 | 설명 |
|---|---|---|
| 1 | 장비 예열 | 약 30분 예열 후 측정 시작 |
| 2 | 입력 신호 확인 | 신호 크기와 특성 파악 |
| 3 | 과부하 여부 확인 | Mixer 과부하 여부 체크 |
| 4 | Attenuation 조정 | 신호 크기에 맞게 설정 |
| 5 | Preamp 사용 여부 결정 | 작은 신호일 때만 선택적 사용 |
| 6 | Reference Level 조정 | 신호가 화면 70~80% 높이에 오도록 |
| 7 | Ref Offset 적용 | 케이블, 감쇠기 등 손실분 보정 |
이 순서를 기억하면 대부분의 레벨 관련 문제를 빠르게 해결할 수 있습니다.
마무리
스펙트럼 분석기의 레벨 설정은 단순히 화면을 보기 좋게 만드는 기능이 아닙니다.
Reference Level은 화면의 기준을 결정하고, Input Attenuator는 장비를 보호하며, Preamplifier는 작은 신호를 더욱 선명하게 보여줍니다. 또한 Max Mixer Level과 Ref Offset을 적절하게 활용하면 보다 정확한 RF 측정 결과를 얻을 수 있습니다.
결국 중요한 것은 기능 이름을 외우는 것이 아니라 현재 측정하려는 신호의 크기와 목적에 맞는 레벨 설정을 선택하는 것입니다.
스펙트럼 분석기를 보다 정확하게 활용하고 싶다면 레벨 설정부터 확실하게 이해하는 것이 첫걸음입니다.
자주 묻는 질문 (FAQ)
Q. 스펙트럼 분석기에서 Reference Level이란 무엇인가요?
Reference Level은 스펙트럼 분석기 화면의 가장 위 기준 레벨입니다. "현재 화면에서 최대 얼마까지 표시할 것인가?"를 결정하는 값으로, 측정하려는 신호의 크기에 맞게 적절하게 설정해야 합니다. 실무에서는 신호가 화면의 약 70~80% 높이에 위치하도록 설정하는 것이 안정적입니다.
Q. Input Attenuator를 잘못 설정하면 어떤 문제가 생기나요?
Attenuation이 너무 작으면 내부 Mixer가 과부하 상태가 되어 피크가 실제보다 크게 보이거나, 존재하지 않는 신호가 나타나거나, 고조파와 스퓨리어스가 생성될 수 있습니다. 반대로 너무 크면 작은 신호가 노이즈 아래로 묻혀 보이지 않게 됩니다. 큰 신호에서는 보호를 위해 Attenuation을 높이고, 작은 신호에서는 민감도를 위해 낮추는 것이 기본 원칙입니다.
Q. Preamplifier는 언제 사용하나요?
Preamplifier(Preamp)는 매우 작은 RF 신호를 증폭하여 노이즈보다 위로 올려주는 기능입니다. 저레벨 RF 신호, EMI 측정, 미약한 스퓨리어스 확인 등에서 선택적으로 사용합니다. 이미 충분히 큰 신호에서 Preamp를 사용하면 오히려 내부 회로에 부담을 주거나 왜곡 가능성이 높아질 수 있습니다.
Q. Max Mixer Level이란 무엇인가요?
Max Mixer Level은 스펙트럼 분석기 내부 Mixer에 어느 정도 크기의 신호까지 허용할 것인지를 결정하는 기준값입니다. 이 값을 기준으로 장비는 내부 Attenuation을 자동으로 조정합니다. 낮게 설정하면 안정성이 높아지고, 높게 설정하면 작은 신호에 대한 감도가 높아지지만 과부하 위험도 증가합니다.
Q. Ref Offset은 어떤 경우에 사용하나요?
Ref Offset은 DUT와 스펙트럼 분석기 사이에 케이블, 감쇠기, 증폭기 등이 연결되어 있을 때 신호 손실 또는 이득만큼 화면 표시값을 보정하는 기능입니다. 예를 들어 케이블 손실이 3 dB라면 +3 dB Offset을 적용해 DUT 기준 출력으로 표시할 수 있습니다. 단, Ref Offset은 신호 자체를 변경하는 것이 아니라 화면 표시값만 보정하는 기능입니다.
Q. 스펙트럼 분석기 측정 전에 왜 예열이 필요한가요?
스펙트럼 분석기는 내부 회로와 기준 발진기가 안정화되기까지 시간이 필요합니다. 일반적으로 약 30분 예열 후 측정을 시작하는 것이 권장됩니다. 예열이 충분하지 않으면 측정값이 일정하지 않거나 계속 흔들리는 현상이 발생할 수 있습니다.
