스펙트럼 분석기를 사용하다 보면 같은 RF 신호를 측정했는데도 설정에 따라 신호가 뭉개져 보이거나, 노이즈가 크게 보이거나, 측정 시간이 지나치게 길어지는 경우가 있습니다.
이때 가장 먼저 확인해야 할 항목이 바로 RBW, VBW, Sweep Time입니다.

이 세 가지는 단순히 화면을 보기 좋게 만드는 설정이 아닙니다. 가까운 신호를 구분할 수 있는지, 작은 신호를 노이즈 위에서 확인할 수 있는지, 그리고 측정 속도와 정확도 사이에서 어떤 균형을 선택할 것인지를 결정하는 핵심 조건입니다.

이번 글에서는 RIGOL RF 교육 시리즈의 내용에 맞춰 스펙트럼 분석기의 분해능, 표시 안정성, 측정 속도를 결정하는 주요 설정을 실무 관점에서 살펴보겠습니다.

RBW란 무엇인가요?

RBW는 Resolution Bandwidth의 약자로, 스펙트럼 분석기에서 주파수 성분을 얼마나 세밀하게 구분해서 볼 수 있는지를 결정하는 필터 대역폭입니다.

쉽게 말해, 가까이 붙어 있는 두 개의 신호를 하나로 볼 것인지, 두 개로 분리해서 볼 것인지를 결정하는 중요한 설정입니다.

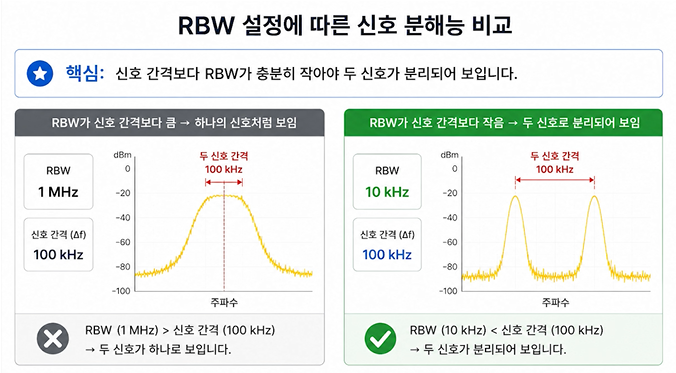

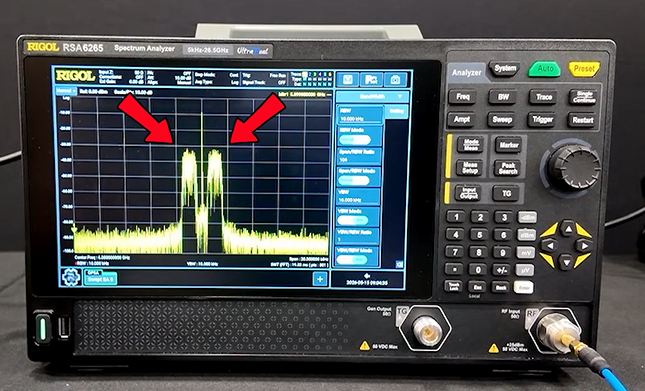

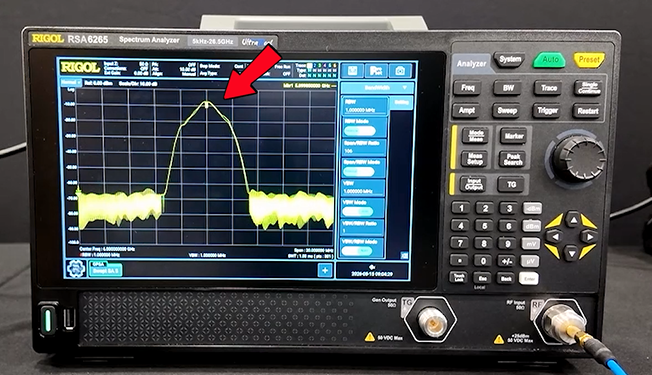

예를 들어 두 신호가 매우 가까운 주파수 간격으로 존재할 때 RBW가 너무 넓으면 두 신호가 하나의 넓은 피크처럼 보일 수 있습니다. 반대로 충분히 좁게 설정하면 각각의 신호를 분리해서 확인할 수 있습니다.

RBW 설정 방법과 실무 접근 순서

실제 측정에서는 처음부터 너무 작은 값으로 설정하기보다, 먼저 장비의 Auto 설정으로 전체 신호를 확인한 뒤 필요한 구간에서 수동으로 조정하는 방식이 효율적입니다.

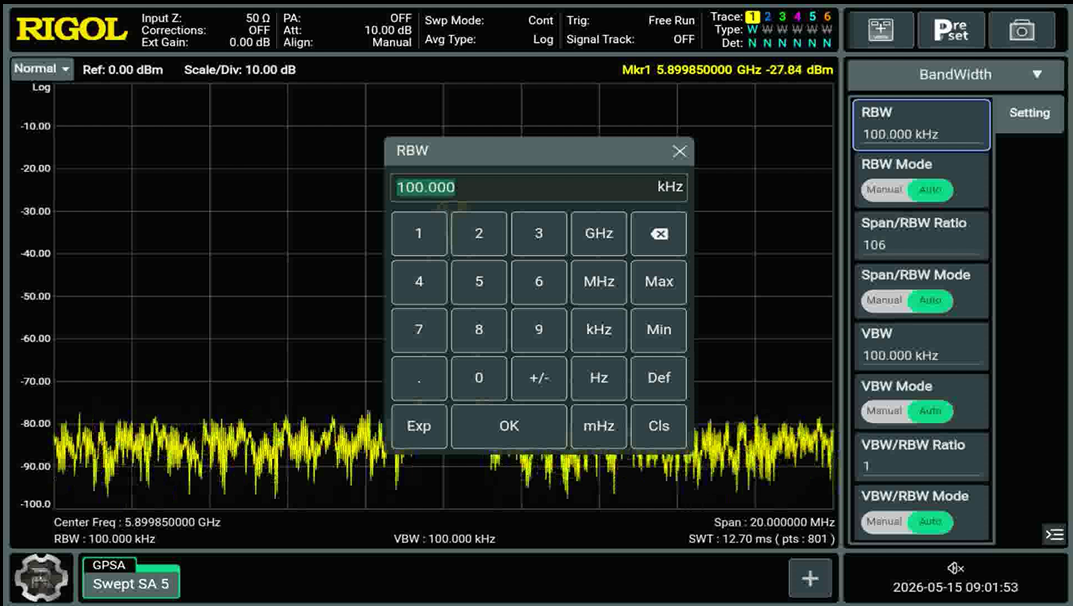

Auto 설정

Auto 설정은 스펙트럼 분석기가 현재 Span과 측정 조건에 맞춰 적절한 값을 자동으로 선택하는 방식입니다. 신호가 어느 위치에 있는지 모르는 초기 탐색 단계에서 유용합니다.

Manual 설정

Manual 설정은 사용자가 직접 값을 지정하는 방식입니다. 가까운 신호를 분리해야 하거나, 특정 스퓨리어스 또는 저레벨 신호를 더 자세히 확인해야 할 때 사용합니다.

실무에서는 보통 Auto로 빠르게 찾고, Span을 줄인 뒤, Manual로 세밀하게 조정하는 순서가 가장 안정적입니다.

RBW 설정 시 주의해야 할 사항

값을 좁히면 분해능이 좋아지고 노이즈 플로어가 낮아지는 장점이 있지만, 항상 좋은 선택은 아닙니다. 가장 큰 이유는 측정 시간이 길어지기 때문입니다.

넓은 Span에서 지나치게 좁은 값을 사용하면 한 번의 스윕이 매우 오래 걸릴 수 있습니다. 따라서 전체 대역을 확인할 때는 비교적 넓게 설정하고, 관심 신호를 찾은 뒤 Span을 줄여 정밀하게 보는 것이 좋습니다.

특히 EMI 사전 적합성 측정, 스퓨리어스 확인, 고조파 측정처럼 약한 신호를 찾아야 하는 경우에는 분해능과 속도 사이의 균형을 잡는 것이 중요합니다.

Span/RBW Ratio와 Span/RBW Mode

Span/RBW Ratio는 현재 화면에 표시하는 주파수 범위인 Span과 분해능 대역폭 사이의 비율을 의미합니다. Span이 넓은 상태에서 지나치게 작은 값을 선택하면 측정 시간이 길어지고 장비 처리 부담도 커질 수 있습니다.

Span/RBW Mode는 이 관계를 장비가 자동으로 조정할지, 사용자가 직접 제어할지를 결정하는 설정입니다.

측정 조건을 일정하게 유지해야 하는 비교 실험에서는 Manual 설정이 유리합니다. 반면 빠르게 신호를 찾는 단계에서는 Auto를 활용하는 것이 효율적입니다.

VBW란 무엇인가요?

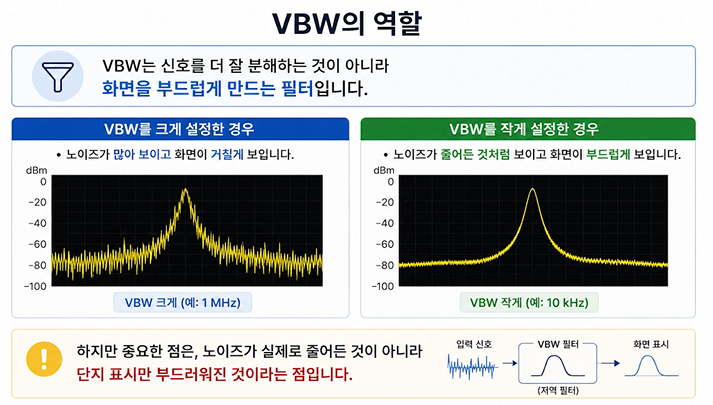

VBW는 Video Bandwidth의 약자로, 스펙트럼 분석기 화면에 표시되는 트레이스를 부드럽게 만드는 필터입니다.

여기서 중요한 점은 VBW가 신호를 더 잘 분해하는 기능은 아니라는 것입니다. 신호 분해능은 앞에서 설명한 RBW가 담당하고, VBW는 화면 표시의 안정성과 관련이 있습니다.

VBW를 낮추면 화면의 노이즈가 줄어든 것처럼 보일 수 있습니다. 하지만 실제 RF 노이즈가 사라지는 것은 아니며, 표시되는 트레이스가 평균화되거나 부드럽게 보이는 효과에 가깝습니다.

VBW 설정 시 주의해야 할 사항

VBW를 너무 낮게 설정하면 빠르게 변하는 신호의 특성이 화면에서 숨겨질 수 있습니다. 특히 버스트 신호, 간헐적으로 발생하는 스퓨리어스, 시간에 따라 변동하는 RF 신호를 확인할 때는 주의해야 합니다.

따라서 화면이 너무 지저분해 보인다고 해서 무조건 낮추기보다는, 측정하려는 신호가 안정적인지 또는 시간에 따라 변하는 신호인지 먼저 판단해야 합니다.

VBW/RBW Ratio와 VBW/RBW Mode

VBW/RBW Ratio는 Video Bandwidth와 Resolution Bandwidth 사이의 비율을 의미합니다. 일반적인 측정에서는 VBW를 RBW와 같거나 더 작게 설정하는 경우가 많습니다.

하지만 VBW를 지나치게 낮추면 트레이스가 과도하게 부드러워져 실제 신호 변화가 잘 보이지 않을 수 있습니다.

VBW Mode

VBW Mode는 장비가 RBW와 측정 조건에 따라 자동으로 VBW를 설정할지, 사용자가 직접 값을 지정할지를 선택하는 항목입니다. 기본 측정에서는 Auto를 사용하고, 화면 표시 안정성이 필요할 때 Manual로 조정하는 방식이 좋습니다.

반복 측정이나 보고서용 캡처처럼 동일한 조건에서 결과를 비교해야 하는 경우에는 Manual 설정으로 조건을 고정하는 것이 유리합니다.

Filter Type: Gaussian과 Flat-top의 차이

RIGOL RSA6000 User Guide의 Filter Type 항목에서는 RBW 필터 형태를 선택하는 기능을 확인할 수 있습니다. 대표적으로 Gaussian과 Flat-top 형태가 사용됩니다.

일반적인 주파수 성분 확인에는 Gaussian 필터를 사용할 수 있고, 진폭 정확도가 더 중요한 측정에서는 Flat-top 필터가 적합할 수 있습니다.

Auto Couple 기능은 언제 사용할까요?

Auto Couple은 Span, RBW, VBW, Sweep Time과 같은 주요 설정을 장비가 자동으로 연동해주는 기능입니다.

초보자가 빠르게 신호를 확인하거나, 대략적인 스펙트럼 상태를 파악할 때 유용합니다. 하지만 특정 조건에서 반복 측정을 해야 하거나, 보고서용 데이터를 동일 조건으로 확보해야 한다면 Auto Couple을 끄고 수동으로 설정하는 것이 좋습니다.

즉, Auto Couple은 빠른 탐색에는 유용하지만, 정밀 분석에서는 수동 설정이 필요할 수 있는 기능으로 이해하면 됩니다.

Sweep Time이란 무엇인가요?

Sweep Time은 스펙트럼 분석기가 설정된 주파수 범위를 한 번 훑어서 화면에 표시하는 데 걸리는 시간입니다.

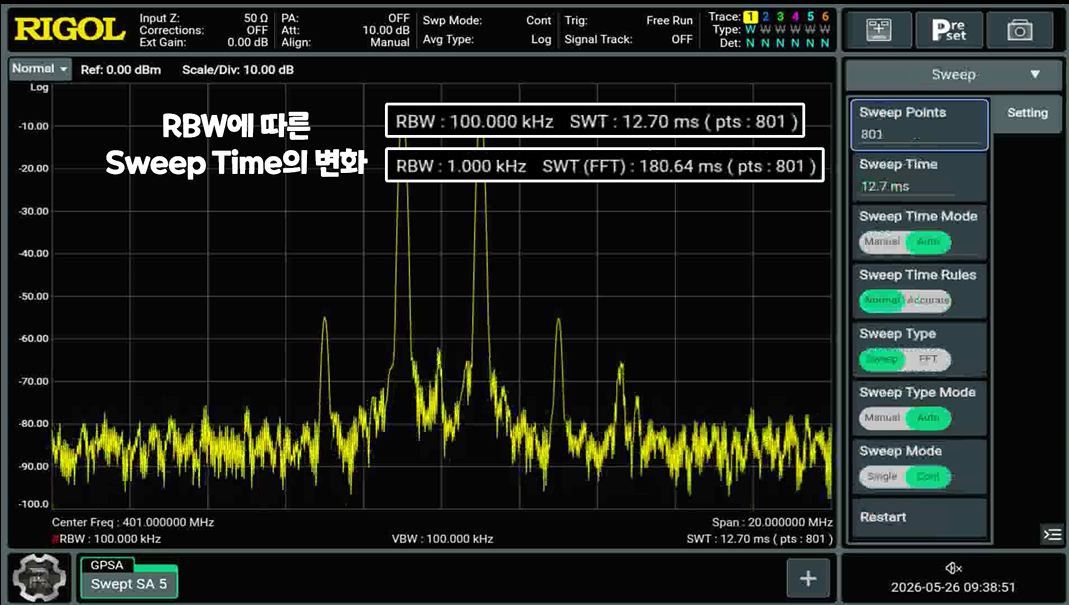

Sweep Time은 Span, RBW, VBW, Sweep Point와 밀접하게 연결되어 있습니다. 일반적으로 더 넓은 Span, 더 좁은 RBW, 더 많은 Sweep Point를 사용할수록 측정 시간은 길어집니다.

중요한 점은 Sweep Time을 무조건 짧게 설정한다고 좋은 것이 아니라는 점입니다. 너무 짧게 설정하면 신호를 충분히 측정하지 못해 레벨이 부정확하게 표시되거나 특정 신호를 놓칠 수 있습니다.

Sweep Mode와 Sweep Point

Sweep Mode

Sweep Mode는 장비가 Sweep Time을 자동으로 결정할지, 사용자가 직접 설정할지를 선택하는 기능입니다.

Auto 모드에서는 장비가 현재 설정에 맞춰 적절한 값을 선택합니다. Manual 모드에서는 사용자가 원하는 시간 조건으로 고정할 수 있습니다.

Sweep Point

Sweep Point는 한 번의 스윕에서 측정하는 데이터 포인트 수를 의미합니다. 포인트 수가 많을수록 더 세밀한 주파수 간격으로 데이터를 볼 수 있지만 측정 시간은 증가할 수 있습니다.

따라서 빠른 탐색 단계에서는 너무 많은 포인트를 사용할 필요가 없고, 관심 구간을 찾은 뒤 필요한 경우 포인트 수와 측정 시간을 늘리는 것이 좋습니다.

실무에서는 어떻게 설정하면 좋을까요?

실제 RF 측정에서는 한 번에 완벽한 조건을 찾기보다, 목적에 따라 단계적으로 설정하는 것이 중요합니다.

핵심은 간단합니다. 빠르게 찾고, 좁게 보고, 정확하게 측정하는 것입니다.

전체 신호를 찾는 단계에서는 속도가 중요하고, 관심 신호를 분석하는 단계에서는 분해능과 안정성이 중요합니다. 이 차이를 이해하면 스펙트럼 분석기 설정을 훨씬 효율적으로 사용할 수 있습니다.

마무리

스펙트럼 분석기에서 RBW는 주파수 분해능을 결정하고, VBW는 화면 표시의 안정성을 조정하며, Sweep Time은 한 번의 측정에 걸리는 시간을 결정합니다.

이 세 가지 설정은 서로 독립적인 기능처럼 보이지만 실제로는 강하게 연결되어 있습니다. 분해능을 높이면 시간이 늘어나고, 화면을 부드럽게 만들면 빠른 변화가 숨겨질 수 있으며, 측정을 빠르게 하면 세부 정보를 놓칠 수 있습니다.

따라서 정확한 RF 측정을 위해서는 단순히 값을 낮추거나 높이는 것이 아니라, 현재 측정 목적에 맞게 설정의 균형을 잡는 것이 중요합니다.

자주 묻는 질문 (FAQ)

Q. 스펙트럼 분석기에서 RBW란 무엇인가요?

RBW는 Resolution Bandwidth의 약자로, 가까이 위치한 두 신호를 얼마나 잘 구분해서 볼 수 있는지를 결정하는 측정 대역폭입니다. RBW를 좁히면 분해능이 좋아지고 노이즈 플로어가 낮아질 수 있지만, Sweep Time은 길어집니다.

Q. VBW를 낮추면 실제 노이즈가 줄어드나요?

VBW는 Video Bandwidth의 약자로 화면에 표시되는 트레이스를 부드럽게 만드는 필터입니다. VBW를 낮추면 노이즈가 줄어든 것처럼 보일 수 있지만 실제 RF 신호나 노이즈 자체가 줄어드는 것은 아닙니다.

Q. RBW를 작게 설정하면 왜 측정 시간이 길어지나요?

RBW를 좁히면 분석기가 더 세밀한 주파수 분해능으로 신호를 측정해야 하므로 각 주파수 지점에서 필요한 처리 시간이 증가합니다. 따라서 일반적으로 RBW가 작아질수록 Sweep Time은 길어집니다.

Q. Sweep Point는 무엇을 의미하나요?

Sweep Point는 한 번의 스윕에서 데이터를 취득하는 주파수 포인트 수를 의미합니다. 포인트 수가 많을수록 더 세밀하게 볼 수 있지만 측정 속도는 느려질 수 있습니다.

Q. RIGOL RSA6000에서 Auto Couple은 어떤 기능인가요?

Auto Couple은 Span, RBW, VBW, Sweep Time과 같은 주요 설정을 장비가 자동으로 연동해 측정 조건을 맞춰주는 기능입니다. 빠른 탐색에는 유용하지만 정밀 분석에서는 사용자가 수동으로 설정을 조정하는 것이 좋습니다.
