TG 스펙 읽는 법과 RF 신호발생기와 TG의 차이

스펙트럼 분석기에 Tracking Generator, 즉 TG 옵션이 포함되어 있다면 별도의 RF 신호발생기가 필요하지 않다고 생각하기 쉽습니다. 두 장비 모두 RF 신호를 출력할 수 있기 때문입니다.

그러나 TG와 RF Signal Generator는 설계 목적과 제공하는 기능이 다릅니다. TG는 스펙트럼 분석기의 스윕과 연동해 필터, 케이블, 감쇠기와 같은 RF 부품의 주파수 응답을 빠르게 확인하는 데 초점이 맞춰져 있습니다. 반면 전문 RF 소스는 정확하고 안정적인 신호를 생성하고, 다양한 변조 조건을 구현하는 데 사용됩니다.

핵심 정리

빠른 전달 특성 확인에는 TG가 효율적이고, 정밀한 출력과 변조 신호 생성에는 RF 신호발생기가 필요합니다. 반사, 위상, 임피던스까지 분석해야 한다면 VNA를 사용해야 합니다.

TG, RF 신호발생기, VNA는 출력 또는 측정 기능이 일부 비슷해 보이지만 사용 목적은 서로 다릅니다.

1. Tracking Generator는 어떤 기능인가?

Tracking Generator는 스펙트럼 분석기의 주파수 스윕과 동기화되어 RF 신호를 출력하는 측정용 소스입니다. 분석기가 특정 주파수를 측정할 때 TG도 같은 주파수의 신호를 출력하기 때문에, DUT를 통과한 신호의 크기를 주파수별로 확인할 수 있습니다.

일반적인 측정 구성은 TG OUT에서 출력된 신호를 DUT 입력에 연결하고, DUT 출력을 스펙트럼 분석기의 RF IN 포트로 연결하는 방식입니다. 이 구성을 사용하면 필터의 Passband와 Stopband, 케이블 손실, 감쇠기 특성, 증폭기의 대략적인 Gain 응답 등을 확인할 수 있습니다.

따라서 이 기능은 독립적인 범용 RF 소스라기보다, 스펙트럼 분석기의 전달 특성 측정을 지원하는 내장형 소스에 가깝습니다.

2. TG Frequency Range 확인하기

분석기의 측정 범위와 출력 범위는 다를 수 있습니다

가장 먼저 확인해야 할 항목은 Frequency Range입니다. 이 항목은 TG가 어느 주파수부터 어느 주파수까지 신호를 출력할 수 있는지를 나타냅니다.

여기서 주의할 점은 스펙트럼 분석기의 최대 측정 주파수와 내장 소스의 최대 출력 주파수가 항상 동일하지는 않다는 것입니다. 분석기는 높은 주파수까지 신호를 표시할 수 있더라도, 내장된 출력 기능은 더 낮은 주파수까지만 지원할 수 있습니다.

예를 들어 고주파 필터나 케이블을 측정할 계획이라면 분석기의 Frequency Range만 확인해서는 안 됩니다. 제품 데이터시트에서 Tracking Generator 항목을 별도로 찾아 측정하려는 DUT의 동작 주파수를 포함하는지 확인해야 합니다.

구매 전 확인 사항

Spectrum Analyzer Frequency Range와 Tracking Generator Frequency Range를 각각 확인하십시오. 두 항목이 다르면 분석기는 신호를 측정할 수 있어도 해당 주파수의 시험 신호를 직접 출력하지 못할 수 있습니다.

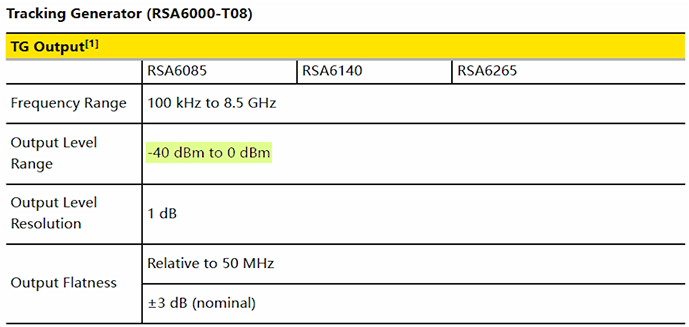

3. TG Output Level 읽는 방법

Maximum Output과 Minimum Output

Output Level은 내장 소스가 출력할 수 있는 RF 신호의 크기를 나타냅니다. 데이터시트에서는 일반적으로 최대 출력과 최소 출력 범위, 출력 조절 단위 또는 관련 정확도 항목을 확인할 수 있습니다.

실무에서 중요한 점은 TG의 출력이 전문 RF 신호발생기보다 제한적인 경우가 많다는 것입니다. 내장 소스는 필터나 케이블의 응답을 확인하기 위한 용도로 설계되므로, 높은 출력 전력이 필요한 DUT 구동이나 매우 넓은 레벨 범위가 필요한 시험에는 적합하지 않을 수 있습니다.

특히 손실이 큰 필터, 긴 케이블 또는 고주파 DUT를 측정하면 DUT를 통과한 신호가 스펙트럼 분석기의 Noise Floor에 가까워질 수 있습니다. 이 경우 출력 레벨뿐만 아니라 분석기의 감도, 입력 감쇠, 프리앰프 설정, 케이블 손실도 함께 검토해야 합니다.

증폭기 측정 시 주의할 점

증폭기의 주파수 응답을 측정할 때는 최대 출력만 높게 설정해서는 안 됩니다. DUT의 최대 입력 전력을 먼저 확인하고, 증폭기가 Compression이나 Saturation 영역에 들어가지 않는 수준으로 입력해야 합니다.

증폭기 출력이 분석기의 최대 허용 입력을 초과할 가능성이 있다면 외부 Attenuator를 사용해야 합니다. DUT와 계측기 양쪽의 입력 허용 범위를 모두 확인하는 것이 중요합니다.

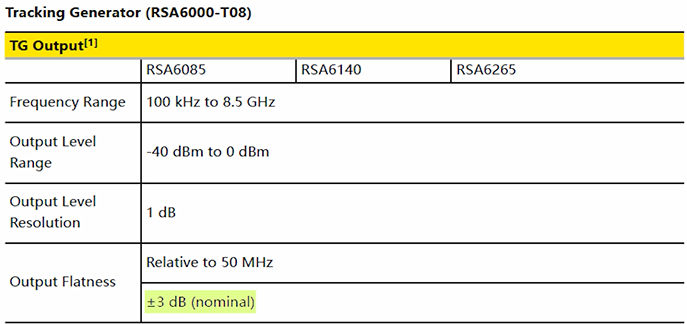

4. TG Flatness는 왜 중요한가?

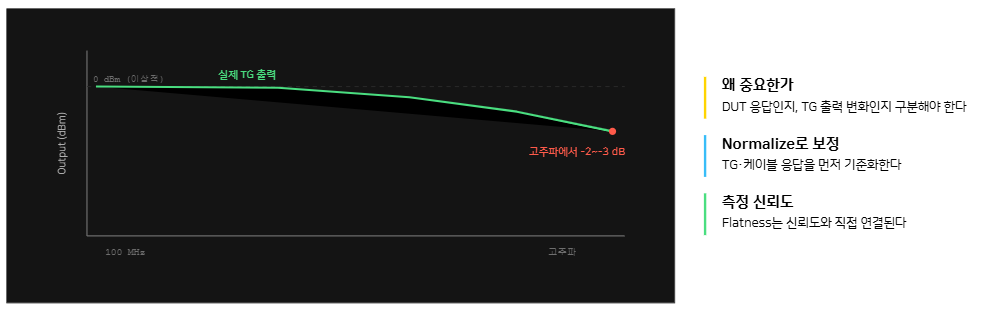

Flatness는 주파수가 변할 때 출력 레벨이 얼마나 일정하게 유지되는지를 나타냅니다. 이상적인 RF 소스는 모든 주파수에서 동일한 레벨을 출력해야 하지만, 실제 장비에서는 내부 회로와 케이블의 주파수 특성 때문에 일정한 변화가 발생합니다.

평탄도 오차가 크면 측정 화면에 표시된 기울기나 Ripple이 DUT에서 발생한 것인지, 내장 소스 자체에서 발생한 것인지 구분하기 어려워집니다. 특히 넓은 주파수 범위에서 필터나 케이블을 측정할 때 이러한 차이가 결과에 영향을 줄 수 있습니다.

Normalize를 이용한 기준 응답 보정

실무에서는 DUT를 연결하기 전에 TG OUT과 RF IN을 케이블로 직접 연결하고 기준 응답을 저장합니다. 이후 Normalize를 적용하면 케이블 손실과 시스템 자체의 주파수 응답을 기준값에서 제거하고 DUT의 상대적인 특성을 확인할 수 있습니다.

다만 Normalize는 모든 오차를 완전히 제거하는 절대 교정과 동일한 개념은 아닙니다. 케이블을 다시 체결하거나 측정 주파수, 레벨, 감쇠 설정을 변경하면 기준 조건도 달라질 수 있으므로 필요에 따라 다시 수행해야 합니다.

5. TG 스펙 확인 항목 요약

6. TG와 RF 신호발생기의 차이

TG와 RF Signal Generator는 모두 RF 신호를 출력하지만, 장비의 핵심 목적이 다릅니다. 전자는 스펙트럼 분석기와 연동된 간편한 주파수 응답 측정에 적합하고, 후자는 정확하고 다양한 시험 신호를 생성하는 데 적합합니다.

정밀 출력이 필요한 경우

수신기의 감도 시험, 증폭기의 Gain Compression 측정, 입력 레벨별 성능 평가처럼 DUT에 인가되는 전력이 결과에 직접 영향을 주는 시험에서는 출력 정확도와 안정성이 중요합니다. 이러한 시험은 전문 RF 소스를 사용하는 것이 적합합니다.

변조 신호가 필요한 경우

AM, FM, PM, Pulse 또는 IQ 변조 신호가 필요한 시험 역시 별도의 신호발생기가 필요합니다. 특히 QPSK, QAM과 같은 디지털 변조 신호를 생성하려면 IQ 또는 Vector Signal Generation 기능을 지원하는 장비를 선택해야 합니다.

7. TG와 VNA의 차이

TG와 스펙트럼 분석기를 연결하면 DUT 입력에서 출력으로 전달되는 신호 크기의 변화를 확인할 수 있습니다. 따라서 필터의 통과 대역, 저지 대역, 케이블 손실과 같은 전달 특성을 빠르게 관찰하는 데 유용합니다.

그러나 이 방식은 일반적으로 신호의 크기 변화에 초점이 맞춰져 있으며, VNA가 제공하는 완전한 S-Parameter 측정과는 다릅니다. VNA는 반사와 전달 특성을 모두 측정하고, 크기뿐 아니라 위상 정보도 함께 분석합니다.

안테나 Matching, RF 회로의 입력 임피던스, Return Loss, 위상, Group Delay 또는 복소 임피던스 분석이 필요하다면 VNA를 사용해야 합니다. 단순한 전달 크기 확인과 정밀 네트워크 분석은 서로 다른 측정 목적이라는 점을 구분해야 합니다.

8. 실무에서는 어떤 장비를 선택해야 할까?

RF 계측에서는 어떤 장비가 더 우수한지를 단순 비교하기보다, 측정 목적에 맞는 장비를 선택하는 것이 중요합니다. 빠른 점검과 정밀 시험, 네트워크 분석은 각각 요구되는 정보가 다릅니다.

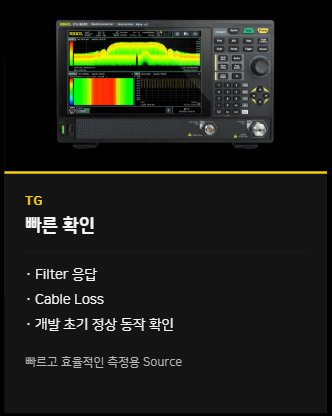

빠른 확인: TG

필터 Passband와 Stopband, 케이블 손실, 감쇠기 특성, 설계 변경 전후의 상대 비교에 적합합니다.

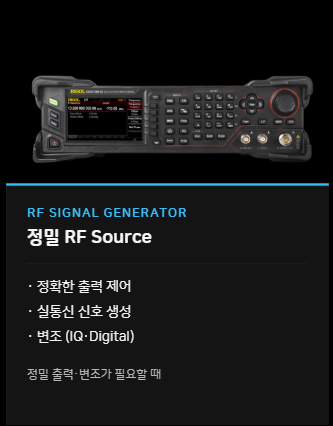

정밀 신호 인가: RF Signal Generator

정확한 출력 레벨, 넓은 레벨 범위, 변조, 펄스 또는 IQ 신호가 필요한 시험에 적합합니다.

네트워크 특성 분석: VNA

S11, S21, Return Loss, Phase, Group Delay, Complex Impedance와 같은 벡터 정보를 측정할 때 사용합니다.

실무 장비 선택 흐름

부품이 정상적으로 동작하는지 빠르게 확인할 때는 TG를 사용하고, 정확한 RF 입력 신호가 필요하면 RF 신호발생기를 사용하며, 반사와 임피던스까지 분석해야 할 때는 VNA를 사용합니다.

9. TG가 특히 유용한 측정 사례

RF Filter 측정

Low-pass, High-pass, Band-pass Filter의 Passband, Stopband, Cutoff Frequency와 대략적인 Insertion Loss를 빠르게 확인할 수 있습니다. 개발 초기 단계에서 필터가 설계한 대역에서 동작하는지 점검하는 데 효과적입니다.

RF Cable Loss 측정

주파수가 증가할 때 케이블 손실이 어떻게 변하는지 확인할 수 있습니다. 서로 다른 길이와 종류의 케이블을 비교하거나, 오래된 케이블과 커넥터의 상태를 점검하는 용도로 활용할 수 있습니다.

Attenuator와 RF Switch 점검

감쇠기의 실제 감쇠량이 주파수에 따라 일정하게 유지되는지 확인하거나, RF Switch 경로별 전달 손실을 비교할 수 있습니다. 정밀 인증 측정보다는 빠른 기능 점검과 상대 비교에 적합합니다.

Amplifier Frequency Response 확인

증폭기의 주파수별 Gain 변화와 동작 대역을 확인할 수 있습니다. 다만 입력 및 출력 전력 조건을 반드시 확인하고, 필요한 경우 외부 Attenuator를 사용해야 합니다.

10. 자주 묻는 질문

TG가 있으면 RF 신호발생기가 필요 없나요?

아닙니다. TG는 스펙트럼 분석기의 주파수 스윕과 연동해 필터나 케이블의 전달 특성을 빠르게 확인하는 측정용 소스입니다. 정밀한 출력 레벨, 펄스, AM·FM·PM 또는 IQ 변조 신호가 필요하다면 별도의 RF 신호발생기가 필요합니다.

TG 스펙에서 가장 먼저 확인해야 할 항목은 무엇인가요?

먼저 TG Frequency Range를 확인해야 합니다. 스펙트럼 분석기의 최대 측정 주파수와 TG의 최대 출력 주파수는 서로 다를 수 있으므로, 측정하려는 필터나 케이블의 주파수 범위를 지원하는지 별도로 확인해야 합니다.

TG Flatness는 왜 중요한가요?

TG Flatness는 주파수가 변할 때 출력 레벨이 얼마나 일정하게 유지되는지를 나타냅니다. 평탄도가 충분하지 않으면 DUT의 주파수 응답과 TG 자체의 출력 변화가 함께 표시될 수 있으므로, 측정 전 Normalize를 수행하는 것이 중요합니다.

TG로 S11이나 임피던스를 측정할 수 있나요?

일반적인 TG와 스펙트럼 분석기 구성은 입력에서 출력으로 전달되는 크기 특성을 확인하는 데 적합합니다. S11, Return Loss, 위상, 복소 임피던스와 같은 반사 및 벡터 정보가 필요하다면 VNA를 사용해야 합니다.

TG는 어떤 측정에 가장 적합한가요?

TG는 필터의 Passband와 Stopband, 케이블 손실, 감쇠기 특성, 증폭기의 대략적인 주파수별 Gain을 빠르게 확인하는 데 적합합니다. 개발 초기 점검이나 설계 변경 전후의 상대 비교에도 유용합니다.

11. 마무리

Tracking Generator는 스펙트럼 분석기 한 대로 RF 부품의 주파수 응답을 빠르게 확인할 수 있게 해주는 매우 효율적인 기능입니다. 제품 데이터시트를 확인할 때는 Frequency Range, Output Level, Flatness를 함께 살펴봐야 합니다.

다만 정밀한 출력 레벨과 다양한 변조 신호가 필요한 경우에는 RF 신호발생기가 필요하고, 반사와 위상, 임피던스까지 분석하려면 VNA가 필요합니다. 즉 TG는 정밀 RF 계측 장비 전체를 대체하는 기능이 아니라, 빠르고 간편한 전달 특성 측정에 최적화된 실무형 도구라고 이해할 수 있습니다.
