RTSA란 무엇인가? GPSA와 다른 실시간 스펙트럼 분석의 원리

RF 신호를 측정할 때 화면에 신호가 보이지 않는다고 해서 실제로 신호가 존재하지 않는 것은 아닙니다. Bluetooth Advertising, Wi-Fi 통신, 드론 제어 신호, Radar Pulse와 같은 RF 신호는 매우 짧은 시간 동안만 발생했다가 사라질 수 있습니다.

일반적인 Sweep 방식의 스펙트럼 분석기는 주파수 범위를 순차적으로 측정하기 때문에, 장비가 다른 주파수 구간을 확인하는 순간 발생한 신호를 놓칠 가능성이 있습니다. 이러한 순간적인 RF 이벤트를 연속적으로 관찰하기 위해 사용하는 장비가 RTSA, 즉 Real-Time Spectrum Analyzer입니다.

일반 스펙트럼 분석기로 순간 신호를 놓치는 이유

일반적인 스펙트럼 분석기는 좁은 주파수 구간을 순차적으로 이동하면서 전체 Span을 측정합니다. 이 방식은 지속적으로 발생하는 CW 신호, 고조파, 스퓨리어스 및 안정적인 RF 신호를 정밀하게 분석하는 데 효과적입니다.

하지만 측정하지 않는 주파수 구간에서 짧은 Burst나 간헐적 신호가 발생하면, 실제 신호가 존재했더라도 화면에 표시되지 않을 수 있습니다. 따라서 간헐적으로 발생하는 통신 장애나 EMI 문제를 분석할 때는 일반적인 트레이스만으로 신호의 존재 여부를 판단하기 어렵습니다.

실무에서는 다음과 같은 신호가 대표적인 순간 RF 이벤트에 해당합니다.

• Bluetooth Advertising Packet
• Wi-Fi 송수신 Burst
• Radar Pulse
• 드론 제어 및 영상 전송 신호
• 주파수 도약 방식의 통신 신호
• 간헐적으로 발생하는 EMI 및 RF 간섭

GPSA란 무엇인가?

General Purpose Spectrum Analyzer

GPSA는 General Purpose Spectrum Analyzer의 약자로, 일반적인 주파수 영역 측정에 사용되는 스펙트럼 분석 방식을 의미합니다.

RIGOL RSA6000의 GPSA 모드는 Swept SA와 FFT 분석 방식을 지원하며, 주파수 영역 분석뿐만 아니라 Zero Span을 이용한 시간 영역 분석에도 사용할 수 있습니다. 안정적인 신호의 주파수, 레벨, 고조파, 스퓨리어스 및 노이즈를 측정할 때 유용합니다.

따라서 GPSA는 RTSA보다 성능이 낮거나 오래된 방식이라고 볼 수 없습니다. 두 모드는 측정 목적이 서로 다르며, 안정적인 신호를 정밀하게 측정하거나 넓은 주파수 범위를 확인할 때는 GPSA 방식이 여전히 중요합니다.

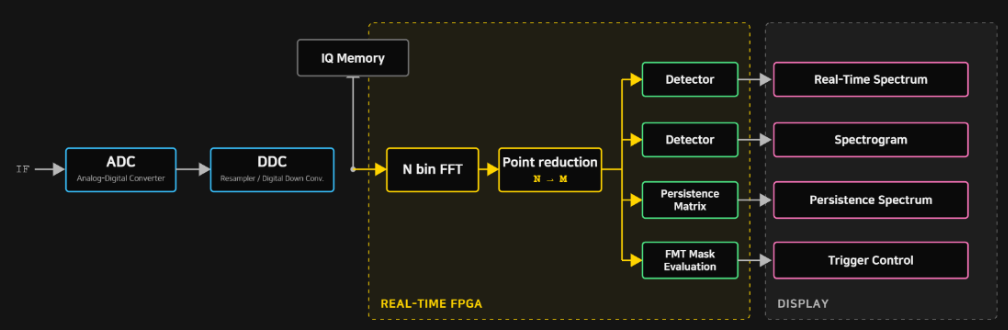

RTSA의 동작 원리

Real-Time Spectrum Analyzer

RTSA는 입력된 RF 신호를 디지털 IF와 고속 신호 처리 구조를 이용해 연속적으로 분석합니다. 실시간 모드에서는 입력된 신호 샘플이 측정 결과를 생성하거나, 설정된 조건에 따라 Trigger를 시작하는 데 사용됩니다.

일반적인 Sweep 방식처럼 좁은 주파수 구간을 차례대로 이동하는 것이 아니라, 설정된 실시간 분석 범위 안의 신호 데이터를 지속적으로 처리하는 것이 핵심입니다. 이를 통해 순간적으로 발생하는 신호의 빈도, 시간 변화 및 발생 패턴을 분석할 수 있습니다.

RIGOL RSA6000의 실시간 분석 기능은 다음과 같은 특징을 제공합니다.

• Seamless Capture and Analysis
• 고속 측정 및 안정적인 측정 속도
• Frequency Mask Trigger
• Normal, Spectrogram, Density 등 복합 화면 구성
• 시간에 따라 변화하는 RF 신호의 시각화

GPSA와 RTSA의 차이

RTBW란 무엇인가?

Real-Time Bandwidth

RTBW는 장비가 실시간으로 연속 처리할 수 있는 최대 주파수 대역을 의미합니다. 이 범위 안에서는 순간적으로 발생하는 Burst, Pulse 및 간헐적 RF 신호를 지속적으로 분석할 수 있습니다.

RIGOL RSA6000의 RTSA 모드에서는 Span이 실시간 대역폭 범위 안에서 설정됩니다. 따라서 장비 화면에 설정한 Span은 현재 실시간으로 분석하는 주파수 범위라고 이해할 수 있습니다.

예를 들어 RSA6000-RB200 옵션이 설치된 RSA6265에서는 최대 200 MHz Span을 하나의 실시간 분석 범위로 설정할 수 있습니다. 이 경우 Center Frequency를 기준으로 최대 200 MHz 범위 안의 RF 이벤트를 동시에 관찰할 수 있습니다.

여기서 중요한 점은 GPSA 모드의 넓은 표시 범위와 RTSA 모드의 실시간 처리 범위를 동일하게 해석하지 않는 것입니다. GPSA에서는 넓은 주파수 범위를 Sweep할 수 있지만, RTSA에서는 지원되는 실시간 대역폭 안에서 신호를 연속적으로 처리합니다.

Span과 Analysis Bandwidth를 어떻게 구분해야 할까?

일부 계측기에서는 Span, Analysis Bandwidth, Real-Time Bandwidth를 별도의 개념으로 표시하기 때문에 사용자가 세 항목을 각각 확인해야 하는 경우가 있습니다.

그러나 RSA6000의 실시간 모드에서는 장비가 지원하는 대역폭에 따라 Span의 최대값이 결정됩니다. 사용자는 지원 범위 안에서 측정 Span을 설정하고, 설정된 주파수 구간 전체를 실시간 분석 대상으로 사용합니다.

또한 RBW는 독립적인 Analysis Bandwidth가 아니라, 설정된 Span과 선택한 Filter Type의 Span/RBW Ratio를 기준으로 계산됩니다. 따라서 RTSA 메뉴에서는 측정 목적에 맞는 Span과 Filter Type, RBW 조합을 선택하는 것이 중요합니다.

POI란 무엇인가?

Probability of Intercept

POI는 매우 짧게 발생하는 신호를 장비가 놓치지 않고 포착할 수 있는 성능을 나타내는 지표입니다. 일반적으로 특정 지속 시간 이상의 신호를 일정 확률로 검출할 수 있는지를 평가할 때 사용합니다.

실시간 대역폭이 넓으면 더 넓은 주파수 범위를 동시에 관찰할 수 있지만, 이것만으로 모든 짧은 신호를 동일하게 검출할 수 있다는 의미는 아닙니다. 장비의 순간 신호 검출 성능을 비교할 때는 RTBW와 POI 조건을 함께 확인해야 합니다.

예를 들어 넓은 대역에서 매우 짧게 나타나는 Frequency Hopping 신호나 Radar Pulse를 분석한다면, 장비가 관찰할 수 있는 주파수 범위뿐만 아니라 최소 신호 지속 시간에 대한 검출 조건도 중요합니다.

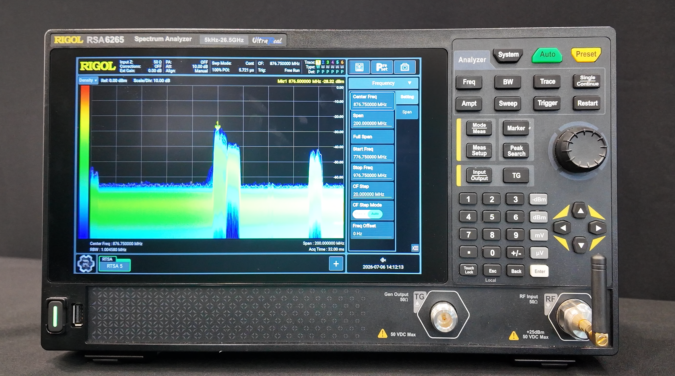

RIGOL RSA6000의 실시간 분석 화면

Normal View

Normal View는 현재 주파수 범위의 실시간 스펙트럼을 표시합니다. 설정된 모드에 따라 모든 신호 샘플을 처리해 측정 결과를 생성하거나 Trigger를 시작할 수 있습니다.

Spectrogram

Spectrogram은 주파수와 시간에 따른 신호 레벨 변화를 색상으로 표시합니다. 신호가 언제 발생했는지, 일정한 간격으로 반복되는지, 주파수가 시간에 따라 이동하는지를 확인하는 데 유용합니다.

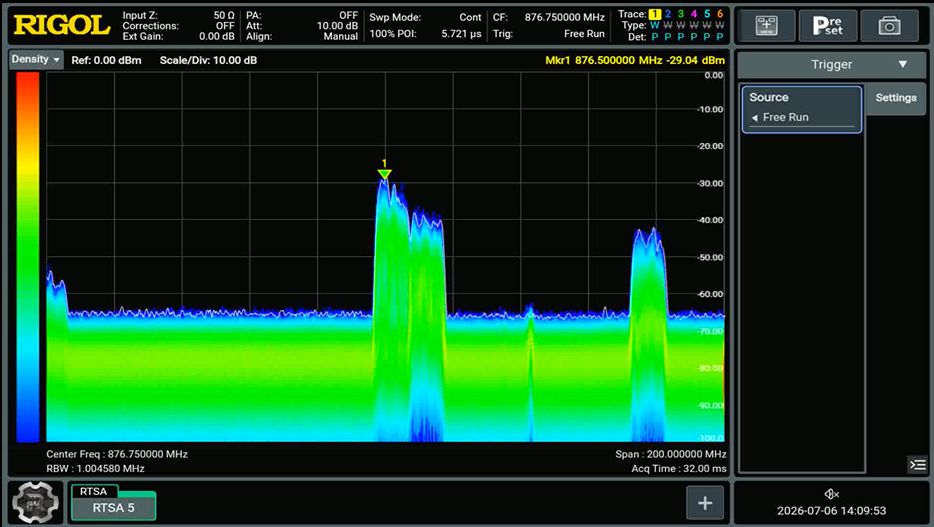

Density View

Density View는 같은 주파수와 레벨 위치에서 신호가 얼마나 자주 발생했는지를 시각적으로 보여줍니다. 지속적인 신호와 간헐적으로 나타나는 신호를 구분하거나, 여러 RF 신호가 중첩되는 환경을 분석할 때 활용할 수 있습니다.

Frequency Mask Trigger

Frequency Mask Trigger는 사용자가 설정한 주파수 마스크와 입력 신호를 비교해, 신호가 마스크 조건을 벗어나는 순간 Trigger를 발생시키는 기능입니다. 간헐적인 스퓨리어스나 예상하지 못한 RF 간섭을 포착하는 데 효과적입니다.

RTSA가 필요한 대표적인 측정 분야

무선 통신 신호 분석

Bluetooth, Wi-Fi, IoT 통신은 데이터를 연속적으로 전송하지 않고 짧은 Packet이나 Burst 형태로 송수신하는 경우가 많습니다. 실시간 분석을 사용하면 신호의 발생 시점과 반복 패턴을 확인할 수 있습니다.

EMI Debug

EMI 문제는 특정 동작 상태나 전원 전환 순간에만 발생할 수 있습니다. Spectrogram과 Density 화면을 활용하면 간헐적인 노이즈의 주파수와 발생 시점을 확인하는 데 도움이 됩니다.

Radar 및 Pulse 신호

짧은 Pulse가 반복적으로 발생하는 Radar 신호는 일반적인 Sweep Trace만으로는 발생 패턴을 확인하기 어렵습니다. 실시간 분석과 Trigger 기능을 함께 사용하면 순간적인 Pulse 이벤트를 보다 효과적으로 관찰할 수 있습니다.

RF 간섭 및 드론 신호 탐지

간섭 신호와 드론 통신 신호는 주파수가 변하거나 일정하지 않은 시간 간격으로 나타날 수 있습니다. 실시간 스펙트럼과 시간 변화 화면을 함께 사용하면 신호의 존재 여부와 활동 패턴을 분석할 수 있습니다.

핵심 내용 정리

• GPSA는 Swept SA와 FFT를 이용한 일반적인 주파수 분석에 적합합니다.
• RTSA는 설정된 실시간 대역 안의 신호 샘플을 연속적으로 처리합니다.
• RTBW는 장비가 동시에 실시간 처리할 수 있는 최대 주파수 범위입니다.
• RSA6000의 RTSA Span은 지원되는 실시간 대역폭 안에서 설정됩니다.
• 표준 구성의 최대 Span은 80 MHz이며, RSA6000-RB200 옵션 적용 시 최대 200 MHz입니다.
• POI는 매우 짧은 RF 신호를 포착할 수 있는 성능을 판단할 때 사용하는 개념입니다.
• 순간적인 Burst, Pulse, EMI 노이즈 및 RF 간섭 분석에는 실시간 측정이 효과적입니다.

자주 묻는 질문

RTSA와 일반 스펙트럼 분석기의 차이는 무엇인가요?

일반적인 GPSA는 주파수 범위를 순차적으로 분석하는 Sweep 방식에 강점이 있습니다. RTSA는 설정된 실시간 분석 범위 안의 신호 샘플을 연속적으로 처리해 짧은 Burst, Pulse 및 간헐적 간섭 신호를 관찰하는 데 적합합니다.

RIGOL RSA6000의 RTSA 모드에서 Span과 RTBW는 어떤 관계인가요?

RSA6000의 RTSA 모드에서는 Span이 장비가 지원하는 실시간 대역폭 범위 안에서 설정됩니다. 표준 구성의 최대 Span은 80 MHz이며, RSA6000-RB200 옵션이 설치된 경우 최대 200 MHz까지 설정할 수 있습니다.

POI는 무엇을 의미하나요?

POI는 Probability of Intercept의 약자로, 짧게 발생하는 신호를 장비가 포착할 수 있는 성능을 나타냅니다. 실시간 대역폭이 넓더라도 매우 짧은 이벤트를 검출하는 성능은 POI 조건과 함께 확인해야 합니다.

RTSA는 어떤 RF 측정에 적합한가요?

RTSA는 Bluetooth와 Wi-Fi Burst, Radar Pulse, 주파수 도약 신호, 간헐적 EMI 노이즈 및 RF 간섭 신호 분석에 적합합니다. RIGOL RSA6000은 Spectrogram, Density 및 Frequency Mask Trigger를 활용한 실시간 분석을 지원합니다.
