RTSA Spectrogram과 Density View 이해

일반적인 스펙트럼 분석기는 특정 순간의 주파수와 신호 레벨을 확인하는 데 매우 효과적입니다. 하지만 실제 RF 환경에서는 신호가 항상 일정하게 유지되는 것은 아닙니다. 아주 짧은 Burst가 발생하기도 하고, 주파수가 빠르게 이동하기도 하며, 특정 조건에서만 간헐적인 간섭 신호가 나타나는 경우도 있습니다.

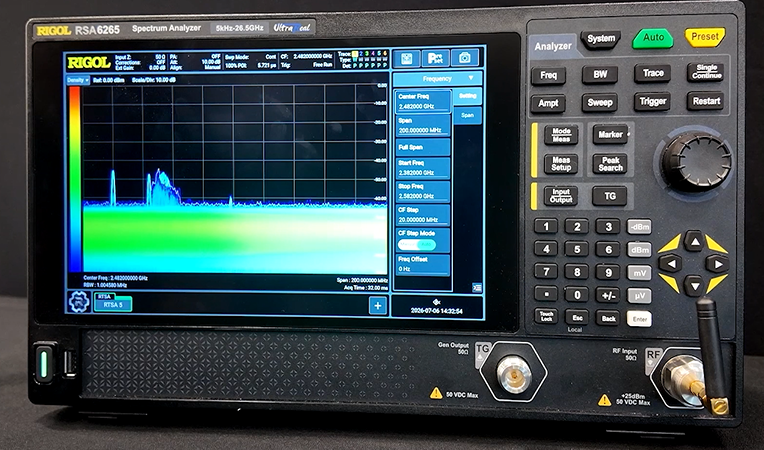

Real-Time Spectrum Analyzer(RTSA)는 이러한 시간적 변화를 보다 효과적으로 분석하기 위해 실시간으로 RF 데이터를 처리하고 다양한 시각화 기능을 제공합니다. 대표적인 기능이 Spectrogram, Density View, 그리고 Persistence입니다.

이번 RIGOL RF 교육에서는 각각의 화면이 어떤 정보를 보여주는지, 그리고 Burst Signal, Frequency Hopping, Frequency Drift, 간헐적인 Interference와 같은 실제 RF 문제를 분석할 때 어떻게 활용할 수 있는지 알아보겠습니다.

1. RTSA에서는 왜 다양한 화면을 사용할까요?

일반적인 Spectrum Analyzer의 기본 Trace는 특정 시점에서 측정된 주파수별 신호 레벨을 보여줍니다. 따라서 안정적으로 유지되는 CW 신호나 특정 주파수의 출력 레벨을 확인하는 경우에는 매우 직관적인 분석 방법입니다.

그러나 실제 무선 통신 환경에서는 Bluetooth, Wi-Fi, 각종 Packet 기반 통신처럼 신호가 짧은 시간 동안만 나타나는 경우가 많습니다. 이러한 신호를 분석하려면 단순히 “어떤 주파수에 신호가 있는가?”뿐 아니라 “언제 발생했고, 얼마나 자주 발생했는가?”까지 확인해야 합니다.

RTSA의 다양한 Display 기능은 바로 이러한 시간 정보를 서로 다른 관점에서 표현하기 위해 사용됩니다.

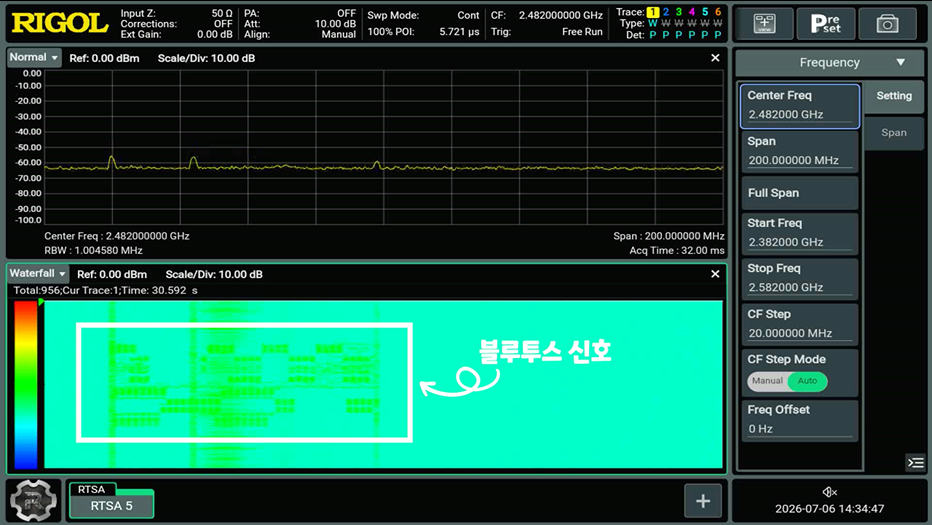

2. Spectrogram이란?

시간에 따른 RF 신호의 변화를 보는 화면

Spectrogram은 RF 신호의 주파수(Frequency)와 시간(Time) 변화를 함께 보여주는 방식입니다. 일반적인 Spectrum Trace에 시간 축을 추가했다고 생각하면 이해하기 쉽습니다.

화면의 한 축에는 주파수가 표시되고, 다른 축에는 시간이 표시됩니다. 신호의 상태는 색상으로 표현되기 때문에 시간이 지나면서 RF 신호가 어느 주파수에서 나타났는지를 직관적으로 추적할 수 있습니다.

예를 들어 특정 RF Burst가 일정한 간격으로 반복된다면 일반 Spectrum Trace에서는 신호가 순간적으로 나타났다 사라지는 것처럼 보일 수 있습니다. 반면 Spectrogram에서는 각각의 Burst가 시간 축을 따라 기록되기 때문에 반복 패턴과 발생 시점을 쉽게 확인할 수 있습니다.

따라서 이 화면에서 가장 중요한 질문은 “이 RF 이벤트가 언제 나타났는가?”입니다.

3. Spectrogram은 언제 사용할까요?

시간적으로 변화하는 RF 신호를 분석해야 하는 환경에서 특히 유용합니다.

Burst Timing 분석

짧은 시간 동안 송신되고 다시 사라지는 Burst RF 신호는 일반적인 Trace만으로 발생 주기와 Timing을 파악하기 어렵습니다. 시간 이력을 이용하면 각각의 송신 이벤트를 구분하여 확인할 수 있습니다.

Packet Activity 확인

Bluetooth와 같은 Packet 기반 무선 신호는 연속적으로 출력되는 CW 신호와 특성이 다릅니다. 시간에 따른 Packet Activity를 확인하면 실제 송신이 언제 이루어졌는지 분석하기 쉬워집니다.

Frequency Hopping 분석

무선 시스템이 여러 주파수를 이동하며 통신하는 경우, Spectrum Trace 한 장만으로 전체 동작을 이해하기 어렵습니다. 시간과 주파수를 동시에 보면 신호가 어떤 순서로 주파수를 이동하는지 시각적으로 확인할 수 있습니다.

간헐적인 Interference 추적

특정 조건이나 특정 시간에만 발생하는 간섭은 일반 측정에서는 원인을 찾기 어려운 대표적인 RF 문제입니다. 시간 이력을 이용하면 간섭이 발생한 시점과 다른 장비의 동작 상태를 비교해볼 수 있습니다.

4. Spectrogram 해석 시 주의할 점

화면의 색상만 보고 신호 레벨을 단정하는 것은 주의해야 합니다. 색상이 의미하는 값과 표시 방식은 장비의 Display 설정과 Scale 조건에 따라 달라질 수 있기 때문입니다.

또한 시간 분해능 역시 중요한 요소입니다. 시간 방향의 표시 조건에 따라 짧은 이벤트가 세밀하게 구분될 수도 있고, 여러 이벤트가 하나의 패턴처럼 보일 수도 있습니다.

따라서 실제 측정에서는 Color Scale과 시간 표시 조건을 먼저 확인한 뒤 신호의 발생 시점과 레벨을 함께 해석하는 것이 중요합니다.

5. Density View란?

신호가 얼마나 자주 나타나는지를 시각화

Density View는 시간 순서를 직접 보여주는 방식과는 다릅니다. 특정 Frequency와 Amplitude 영역에 신호가 얼마나 자주 나타났는가를 시각적으로 표현하는 데 초점을 둡니다.

반복적으로 측정되는 신호와 상대적으로 드물게 나타나는 이벤트를 하나의 화면에서 구분할 수 있기 때문에, 단순한 현재 Trace만으로 확인하기 어려운 RF 신호의 통계적 특성을 파악하는 데 도움이 됩니다.

따라서 Density View의 핵심은 “이 신호가 얼마나 자주, 어떤 범위에서 나타났는가?”를 확인하는 것입니다.

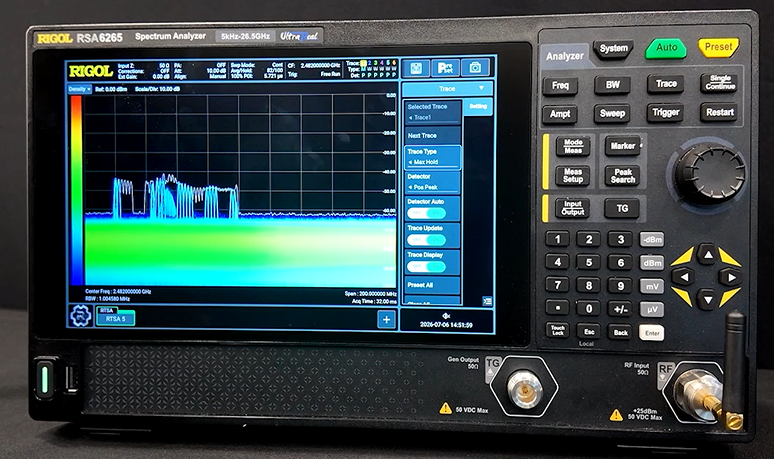

6. Persistence와 Max Hold의 차이

RTSA를 처음 사용하는 사용자들이 자주 혼동하는 기능이 Persistence와 Max Hold입니다. 두 기능 모두 이전 측정 데이터를 화면에 남겨 분석을 돕지만 목적은 서로 다릅니다.

예를 들어 간섭 신호가 아주 가끔 발생한다고 가정해보겠습니다. Max Hold를 사용하면 해당 신호가 발생했던 최대 레벨을 확인할 수 있습니다. 그러나 그 신호가 얼마나 자주 나타났는지, 다른 신호와 어떤 관계로 발생했는지를 파악하는 데는 한계가 있습니다.

Persistence는 순간적으로 나타나는 이벤트의 흔적을 화면에 유지하여 반복 신호와 드물게 발생하는 신호를 구별하는 데 도움을 줍니다.

7. Density View의 실무 활용

Frequency Drift 확인

발진기나 RF Source의 주파수가 시간이나 환경에 따라 조금씩 변화하면 일반 Trace에서는 단순히 신호 폭이 넓어진 것처럼 보일 수 있습니다. 발생 분포를 함께 보면 신호가 어느 범위에서 주로 존재하는지 확인하기 쉬워집니다.

Oscillator Stability 분석

안정적인 RF 신호라면 특정 Frequency와 Level 영역에 측정 결과가 집중됩니다. 반대로 출력 주파수나 레벨이 지속적으로 흔들리는 경우에는 결과가 넓은 범위로 분포할 수 있습니다.

Noise와 Signal 구분

노이즈는 일반적으로 넓은 영역에 불규칙하게 분포하는 반면, 안정적인 RF Carrier는 특정 위치에 보다 집중되어 나타나는 특성을 가질 수 있습니다. 이러한 분포 차이는 작은 신호를 분석할 때 유용한 판단 자료가 될 수 있습니다.

간헐 간섭 분석

지속적으로 존재하는 신호와 가끔 나타나는 Interference를 동일한 화면에서 비교하면 정상 신호와 비정상 이벤트를 구분하기가 쉬워집니다. 특히 재현이 어려운 RF 디버깅 문제를 분석할 때 유용합니다.

8. Spectrogram과 Density View 비교

두 화면은 경쟁 관계가 아니라 서로 보완하는 분석 방법입니다. 먼저 시간 기반 화면에서 이상 이벤트가 언제 발생하는지 확인한 뒤, 발생 분포 화면을 통해 해당 신호가 얼마나 안정적이고 반복적으로 나타나는지를 분석하면 RF 문제를 보다 입체적으로 이해할 수 있습니다.

9. RTSA 화면을 어떻게 선택해야 할까요?

RF 신호가 순간적으로 나타나며 발생 시점이나 순서가 중요하다면 시간 흐름을 보여주는 화면을 먼저 확인하는 것이 좋습니다. Burst, Packet Activity, Frequency Hopping과 같은 신호가 대표적입니다.

반대로 특정 Carrier가 얼마나 안정적으로 유지되는지, 신호가 얼마나 자주 특정 위치에 나타나는지, 드물게 발생하는 간섭 성분이 존재하는지를 확인하려면 Density 기반 분석이 효과적입니다.

Persistence는 이러한 실시간 분석 과정에서 순간적인 이벤트가 화면에서 바로 사라지지 않도록 도와주기 때문에 간헐적인 RF 문제를 찾는 데 함께 활용할 수 있습니다.

10. 핵심 정리

실시간 RF 분석에서는 하나의 Spectrum Trace만 보는 것보다 시간과 발생 빈도를 함께 확인하는 것이 중요합니다.

• Spectrogram : RF 신호가 시간에 따라 어떻게 변화했는지 분석
• Density View : 특정 Frequency와 Level에서 신호가 얼마나 자주 나타나는지 분석
• Persistence : 순간적이거나 드물게 발생하는 이벤트를 화면에서 식별하기 쉽게 표시
• Max Hold : 각 주파수 지점에서 측정된 최대 레벨을 유지

Burst 신호, 간헐적 Interference, Frequency Hopping, Oscillator Drift와 같이 시간이 중요한 RF 문제를 다룬다면 이러한 Display 기능을 함께 활용하는 것이 보다 효과적인 분석 방법이 될 수 있습니다.

자주 묻는 질문

Q. RTSA의 Spectrogram은 무엇을 확인하는 기능인가요?

Spectrogram은 주파수와 시간의 변화를 함께 표시하여 RF 신호가 언제 나타났고 어떻게 변화했는지 확인하는 기능입니다. Burst, Packet, Frequency Hopping과 같이 시간에 따라 변화하는 RF 신호 분석에 적합합니다.

Q. Density View와 Spectrogram의 차이는 무엇인가요?

Spectrogram은 신호의 시간 흐름을 확인하는 데 중점을 두고, Density View는 특정 주파수와 레벨에서 신호가 얼마나 자주 발생하는지를 시각화합니다. 따라서 전자는 Burst Timing 분석에, 후자는 신호 안정성이나 간헐 이벤트 분석에 유용합니다.

Q. Persistence와 Max Hold는 같은 기능인가요?

동일하지 않습니다. Max Hold는 측정 과정에서 각 주파수 지점의 최대값을 유지하는 기능입니다. Persistence는 시간에 따라 나타나는 신호의 발생 특성을 화면에 누적하여 순간적인 이벤트나 드문 신호를 식별하기 쉽게 만듭니다.

Q. Density View는 어떤 RF 측정에 활용할 수 있나요?

Frequency Drift, 발진기 안정성, Noise와 Signal 구분, 간헐적으로 발생하는 RF 간섭 분석 등에 활용할 수 있습니다. 반복적으로 나타나는 성분과 상대적으로 드물게 발생하는 이벤트를 함께 비교하는 데 유용합니다.
