RTSA 스펙 읽는 법 – 어떤 실시간 스펙트럼 분석기가 좋은 장비일까?
RTSA(Real-Time Spectrum Analyzer)를 비교할 때 주파수 범위나 Real-Time Bandwidth 숫자만 확인하면 충분할까요? 실제 RTSA의 순간 신호 검출 성능은 RTBW뿐 아니라 POI, FFT Rate, Sample Rate, SFDR, Trigger 등 여러 스펙의 조합으로 결정됩니다.
이번 RIGOL RF 교육에서는 RSA6000 시리즈 데이터시트를 예제로 사용하여 RTSA 데이터시트에서 어떤 항목을 먼저 확인해야 하는지, 그리고 각각의 숫자가 실제 RF 측정에서 어떤 의미를 가지는지 살펴보겠습니다.
1. RTSA 데이터시트는 왜 읽기 어려울까?
일반적인 스펙트럼 분석기는 Frequency Range, RBW, DANL, Phase Noise처럼 비교적 익숙한 스펙을 중심으로 성능을 비교합니다.
하지만 RTSA에는 Real-Time Bandwidth, 100% POI, FFT Rate, Acquisition Time과 같은 실시간 처리 관련 항목이 추가됩니다. 따라서 단순히 가장 큰 숫자를 가진 장비를 선택하기보다는 내가 분석하려는 RF 신호와 목적에 맞는 성능인지를 판단하는 것이 중요합니다.
2. 가장 먼저 확인할 스펙 – Real-Time Bandwidth
RTBW는 동시에 실시간 분석할 수 있는 주파수 범위
Real-Time Bandwidth, RTBW는 장비가 주파수 Sweep 없이 연속적으로 실시간 처리할 수 있는 최대 주파수 대역폭을 의미합니다.

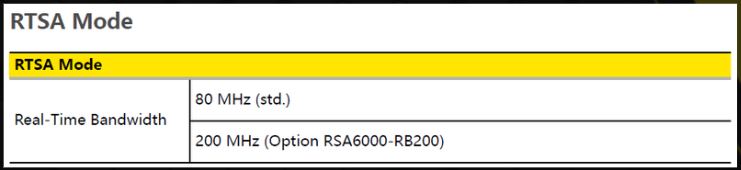

RIGOL RSA6000 시리즈의 Maximum Real-Time Bandwidth는 기본 80 MHz이며, RSA6000-RB200 옵션을 적용하면 최대 200 MHz까지 지원합니다.
RTBW가 넓을수록 Frequency Hopping, Wideband Burst, Radar와 같이 넓은 주파수 범위에서 빠르게 변화하는 신호를 동시에 분석하기 유리합니다. 다만 필요한 대역보다 지나치게 넓은 RTBW는 장비 가격과 데이터 처리량을 증가시키므로 실제 분석 대상의 대역폭을 먼저 확인하는 것이 좋습니다.
| 항목 | RSA6000 | 의미 |
|---|---|---|
| Real-Time Bandwidth | 80 MHz Standard | 기본 실시간 분석 대역폭 |
| Maximum RTBW | 200 MHz Optional | RSA6000-RB200 옵션 적용 |
3. 순간 신호 탐지의 핵심 – 100% POI
POI, Probability of Intercept
RTSA를 사용하는 가장 큰 이유 중 하나는 짧게 발생했다가 사라지는 Burst나 Pulse 신호를 놓치지 않고 검출하기 위해서입니다.

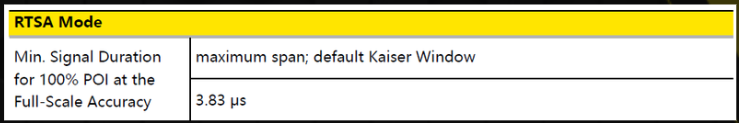

RSA6000 데이터시트에서는 이를 Min. Signal Duration for 100% POI at the Full-Scale Accuracy라는 항목으로 표시합니다. 최대 Span, 기본 Kaiser Window 조건에서 해당 값은 약 3.83 μs입니다.
즉 RTSA 성능을 비교할 때는 RTBW뿐 아니라 “얼마나 짧은 신호까지 확실하게 검출할 수 있는가?”를 함께 확인해야 합니다. 간헐적인 EMI Noise, Radar Pulse, Burst Communication 신호 분석에서는 특히 중요한 성능입니다.
4. FFT Rate와 Sweep Speed는 어떻게 다를까?
FFT Rate
FFT Rate는 RTSA가 1초 동안 수행할 수 있는 FFT 처리 횟수를 의미합니다. RSA6000의 FFT Rate는 300,000 FFT/s입니다. FFT Rate가 높을수록 시간에 따라 빠르게 변화하는 RF 이벤트를 더 세밀한 시간 간격으로 분석할 수 있습니다.
Sweep Speed
RSA6000 데이터시트에는 최대 4 THz/s의 Sweep Speed도 명시되어 있습니다. 이 값은 RSA6000-RB200 옵션 조건에서 제공됩니다. 두 항목은 모두 속도와 관련되어 있지만 의미는 다릅니다. 따라서 RTSA 비교 시 “화면이 얼마나 빨리 업데이트되는가”만 보는 것이 아니라 내부 FFT 처리 성능과 Sweep 성능을 구분해서 확인해야 합니다.
5. Sample Rate와 RTSA RBW

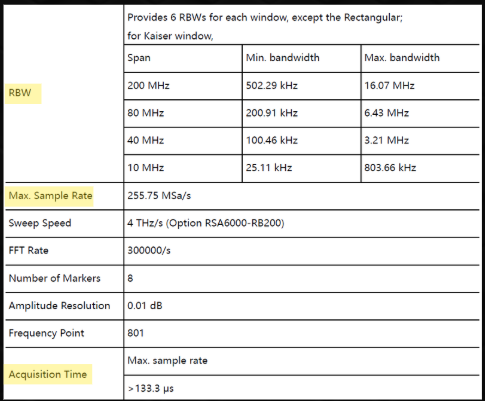

RSA6000 RTSA Mode의 Maximum Sample Rate는 255.75 MSa/s입니다. Sample Rate는 ADC가 RF 입력 신호를 얼마나 빠르게 샘플링할 수 있는지를 나타냅니다.
RTSA에서는 일반 Spectrum Analyzer와 달리 선택된 Window에 따라 사용할 수 있는 RBW 범위가 달라집니다. RSA6000은 Hanning, Blackman-Harris, Rectangular, Flattop, Kaiser, Gaussian Window를 지원합니다.
특히 POI 값 역시 Span과 RBW 조건에 따라 달라질 수 있기 때문에 데이터시트의 대표 POI 숫자 하나만 확인하기보다는 실제 측정 조건까지 함께 살펴보는 것이 중요합니다.
6. Amplitude Flatness와 SFDR도 확인해야 한다
Amplitude Flatness
Amplitude Flatness는 실시간 분석 대역 전체에서 입력 신호의 크기를 얼마나 일정하게 측정하는지를 나타냅니다.
| 대역폭 | Amplitude Flatness |
|---|---|
| 80 MHz BW | ±0.7 dB (nom.) |
| 200 MHz BW | ±1.2 dB (nom.) |
SFDR
SFDR은 Spur-Free Dynamic Range의 약자로, 실제 입력 신호와 장비 내부에서 발생할 수 있는 Spur를 얼마나 잘 구분할 수 있는지를 보여주는 지표입니다. RSA6000의 RTSA Mode SFDR은 <-60 dBc typ.로 명시되어 있습니다.
따라서 RTSA는 단순히 “순간 신호를 잘 잡는가”뿐 아니라 “잡은 신호를 얼마나 신뢰성 있게 분석할 수 있는가”도 함께 확인해야 합니다.
7. Density, Spectrogram, PvT 스펙도 확인하자
Density
Density View는 동일한 주파수와 전력 영역에 신호가 얼마나 자주 나타나는지를 발생 확률로 표현하는 기능입니다. RSA6000은 0~100% Probability Range를 지원합니다.
Spectrogram
Spectrogram은 시간에 따른 RF 스펙트럼 변화를 연속적으로 보여줍니다. RSA6000 데이터시트에는 Maximum Acquisition Volume이 10,000으로 명시되어 있습니다.
PvT
PvT, Power versus Time은 시간에 따른 전력 변화를 분석하는 기능입니다. RSA6000의 PvT Capture Time은 최소 100 μs, 최대 40 s입니다.
따라서 Burst 신호나 Packet의 시간 특성을 분석해야 한다면 단순 RTBW뿐 아니라 Spectrogram과 PvT 기능까지 확인하는 것이 좋습니다.
8. 실무에서는 Trigger 기능이 중요하다
순간 신호를 찾았더라도 원하는 이벤트를 정확하게 캡처하지 못하면 실질적인 디버깅은 어렵습니다.
RSA6000 RTSA Mode에서는 다음 Trigger Source를 지원합니다.
① Free Run
② External
③ IF Power(Time)
④ FMT
FMT – Frequency Mask Trigger
FMT는 사용자가 설정한 Frequency Mask를 기준으로 신호가 특정 조건을 만족하는 순간 Trigger를 발생시키는 기능입니다.
Trigger Condition은 Enter, Leave, Inside, Outside, Enter-Leave, Leave-Enter 조건을 지원합니다. 간헐적인 RF 간섭이나 예상하지 못한 Burst Noise를 분석할 때 유용합니다.
9. RSA6000 RTSA 주요 스펙 한눈에 보기
| 스펙 | RSA6000 | 확인 목적 |
|---|---|---|
| Real-Time Bandwidth | 80 MHz Std. / 200 MHz Opt. | 실시간 분석 가능한 주파수 범위 |
| 100% POI | 3.83 μs | 짧은 Burst 검출 능력 |
| FFT Rate | 300,000/s | 실시간 FFT 처리 성능 |
| Sweep Speed | 4 THz/s | 고속 주파수 Sweep 성능 |
| Max. Sample Rate | 255.75 MSa/s | ADC 데이터 획득 속도 |
| SFDR | <-60 dBc typ. | Spur 구분 성능 |
| Spectrogram Acquisition | 최대 10,000 | 시간에 따른 스펙트럼 기록 |
| PvT Capture Time | 100 μs ~ 40 s | 시간 영역 전력 분석 |

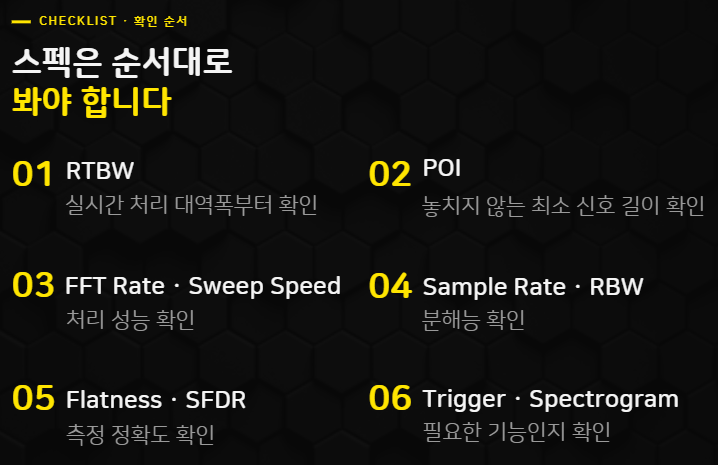

10. 어떤 RTSA를 선택해야 할까?
실제 장비를 비교할 때는 모든 숫자가 가장 높은 장비를 찾기보다 측정하려는 신호의 특성을 먼저 정리하는 것이 좋습니다.
첫 번째는 RTBW입니다. 분석하려는 신호의 대역폭을 실시간으로 충분히 커버할 수 있어야 합니다.
두 번째는 POI입니다. Burst, Pulse, 간헐적인 EMI Noise처럼 순간적인 이벤트가 중요하다면 반드시 확인해야 합니다.
이후 FFT Rate와 Sample Rate를 확인하고, 정확한 RF 분석이 중요하다면 SFDR과 Amplitude Flatness까지 살펴보는 것이 좋습니다. 마지막으로 실제 디버깅 업무에서 사용할 Trigger, Density, Spectrogram 기능을 확인하면 됩니다.
결국 좋은 실시간 스펙트럼 분석기는 단순히 하나의 스펙이 높은 장비가 아니라 RTBW, 순간 신호 검출 성능, 처리 속도, 측정 성능과 Trigger 기능이 사용 목적에 맞게 균형을 이루는 장비라고 볼 수 있습니다.
자주 묻는 질문 FAQ
Q. RTSA에서 RTBW는 무엇을 의미하나요?
RTBW는 Real-Time Bandwidth의 약자로 RTSA가 끊김 없이 실시간 처리할 수 있는 주파수 대역폭입니다. RSA6000은 기본 80 MHz, RSA6000-RB200 옵션 적용 시 최대 200 MHz Real-Time Bandwidth를 지원합니다.
Q. RTSA의 POI는 왜 중요한가요?
POI는 순간적으로 발생하는 신호를 놓치지 않고 검출할 수 있는 능력을 나타냅니다. RSA6000은 최대 Span 및 기본 Kaiser Window 조건에서 Min. Signal Duration for 100% POI가 약 3.83 μs입니다.
Q. RSA6000의 FFT Rate는 얼마인가요?
RSA6000 RTSA Mode의 FFT Rate는 300,000 FFT/s입니다. FFT Rate가 높을수록 시간적으로 빠르게 변화하는 RF 이벤트를 보다 세밀하게 관찰하는 데 유리합니다.
Q. RTSA에서 FMT Trigger는 무엇인가요?
FMT는 Frequency Mask Trigger를 의미합니다. RSA6000은 Free Run, External, IF Power(Time), FMT Trigger를 지원하며 Enter, Leave, Inside, Outside 등의 Trigger Condition을 설정할 수 있습니다.
Q. RTSA를 선택할 때 어떤 스펙을 가장 먼저 확인해야 하나요?
먼저 분석하려는 신호 대역폭을 기준으로 RTBW를 확인하는 것이 좋습니다. 순간적인 Burst나 Pulse 검출이 중요하다면 100% POI를 함께 확인하고, 이후 FFT Rate, Sample Rate, SFDR, Amplitude Flatness와 Trigger 기능을 비교하면 됩니다.
