EMI 기본 개념 – 전자기 간섭은 왜 발생하고 어떻게 측정할까?

EMI 기본 개념 – 전자기 간섭이란?

자동차 전자 시스템이 갑자기 오작동하거나, 의료기기가 예상과 다르게 동작하고, 스마트폰이 특정 환경에서 신호 간섭을 받는다면 이런 현상의 공통 원인은 무엇일까요? 바로 EMI, 전자기 간섭입니다.

이번 RIGOL RF 교육에서는 EMI의 기본 개념과 EMC와의 차이, Conducted EMI와 Radiated EMI, 그리고 EMI 측정에서 특히 중요한 Quasi-Peak Detector의 개념까지 정리해 보겠습니다.

1. EMI란 무엇인가?

EMI는 Electromagnetic Interference의 약자로, 전자기 간섭을 의미합니다. 하나의 전자 장비에서 발생한 원치 않는 전자기 신호가 다른 장비의 정상 동작을 방해하는 현상입니다.

실제로 EMI는 SMPS와 같은 스위칭 전원, 디지털 클럭, 고속 스위칭 회로에서 자주 발생합니다. 전류가 빠르게 켜지고 꺼지는 회로에서는 고주파 성분이 함께 만들어지기 때문에, EMI는 매우 자연스럽게 발생하는 물리 현상이라고 볼 수 있습니다.

2. EMI와 EMC는 어떻게 다를까?

EMI와 함께 반드시 구분해야 하는 개념이 EMC입니다.

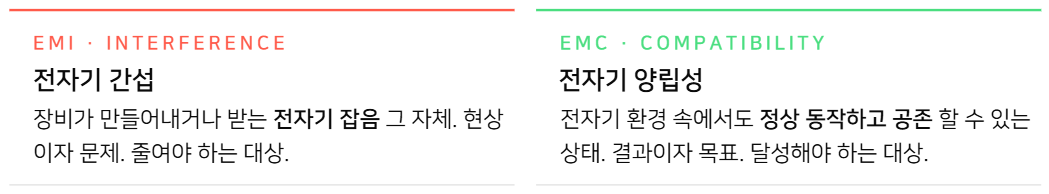

EMI는 간섭 자체, 즉 문제를 의미합니다. 반면 EMC는 Electromagnetic Compatibility의 약자로, 전자기 환경 속에서도 장비가 문제없이 공존하고 정상적으로 동작할 수 있는 상태를 의미합니다.

쉽게 말하면 EMI는 줄여야 하는 문제이고, EMC는 달성해야 하는 목표입니다.

3. Emission과 Immunity

EMC는 크게 두 가지 방향으로 볼 수 있습니다.

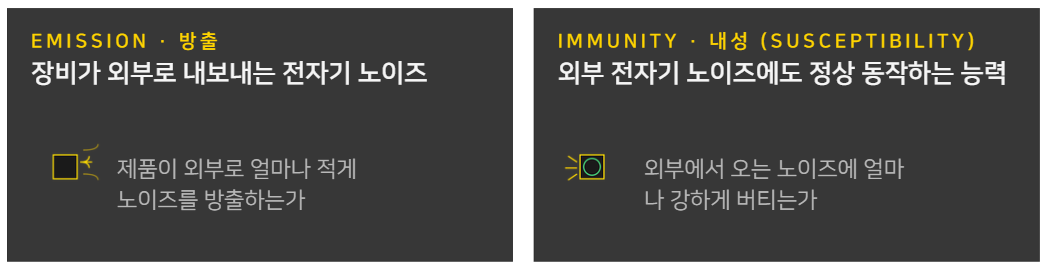

Emission은 장비가 외부로 내보내는 전자기 노이즈를 의미합니다. Immunity(또는 Susceptibility)는 외부에서 들어오는 전자기 노이즈에도 장비가 정상 동작할 수 있는 능력을 의미합니다.

좋은 제품은 노이즈를 적게 내보내야 하고, 동시에 외부 노이즈에도 강해야 합니다. Emission과 Immunity는 EMC 평가에서 함께 다뤄지는 두 축입니다.

4. Conducted EMI vs Radiated EMI

EMI는 전달 경로에 따라 크게 두 가지로 나뉩니다.

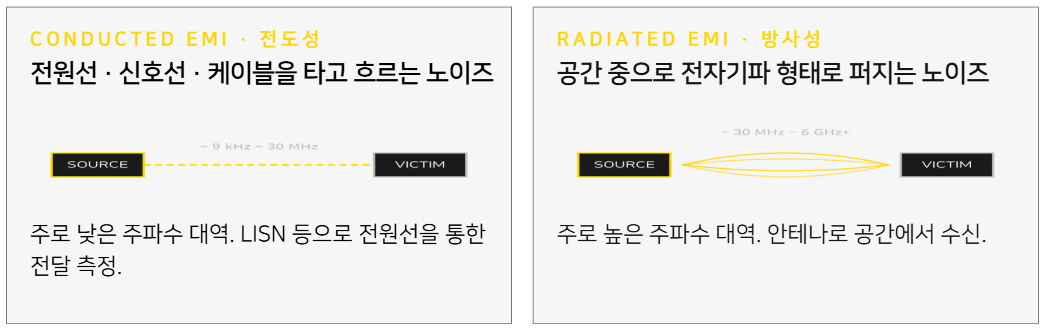

Conducted EMI는 전원선, 신호선, 케이블 같은 도체를 통해 전달되는 전도성 노이즈입니다. Radiated EMI는 공기 중으로 전자기파 형태로 퍼져나가는 방사 노이즈입니다. 전원 케이블을 타고 이동하면 Conducted, 공간으로 퍼져나가면 Radiated라고 이해하시면 됩니다.

실제 제품에서는 두 경로가 완전히 분리되지 않습니다. 스위칭 전원에서 발생한 노이즈가 전원선을 타고 이동하다가 케이블이나 PCB 패턴을 통해 방사되기도 하고, 공간으로 방사된 전자기파가 긴 케이블에 유도되어 전도성 노이즈처럼 시스템 내부로 들어올 수도 있습니다. 그래서 EMI 문제는 언제나 경로 전체를 함께 봐야 합니다.

5. EMI를 유발하는 대표 원인

Fast Edge와 Harmonic

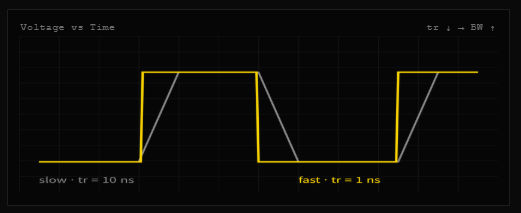

디지털 회로에서 Rise time과 Fall time이 짧을수록, 즉 신호가 더 빠르게 켜지고 꺼질수록 더 많은 고주파 성분이 만들어집니다. 같은 클럭 주파수라도 Edge가 빠른 회로일수록 EMI 문제가 심해질 수 있습니다.

주파수 영역에서 보면 이 현상은 더 명확합니다. 사각파 같은 디지털 신호는 하나의 주파수만 가진 신호가 아니라, 기본 주파수와 여러 고조파 성분으로 구성됩니다. 이 고조파가 높은 주파수 대역까지 퍼지면 의도하지 않은 주파수 영역에서 노이즈가 나타나고, 이것이 EMI 문제로 이어집니다.

Ground Return Path

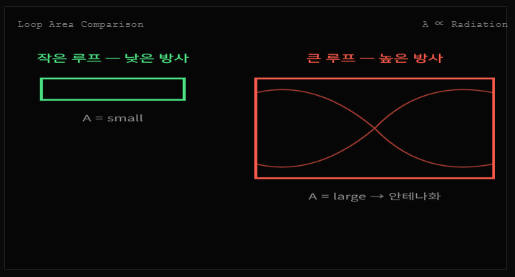

모든 신호 전류는 반드시 되돌아오는 경로를 가집니다. 이 리턴 경로가 신호선 바로 아래에 안정적으로 형성되면 문제가 줄어들지만, 경로가 길어지거나 끊기면 루프 면적이 커집니다. 루프 면적이 커지면 그 구조가 안테나처럼 동작하면서 방사 노이즈가 증가합니다.

PCB와 케이블의 안테나화

PCB도 안테나처럼 동작할 수 있습니다. 긴 트레이스, 큰 전류 루프, 불안정한 접지, 긴 케이블은 모두 의도하지 않은 안테나가 됩니다. 그래서 EMI 문제는 부품 하나의 문제가 아니라 PCB 레이아웃, 접지 구조, 케이블 배치, 하우징 구조까지 함께 얽힌 문제입니다.

6. EMI 평가는 왜 규격이 필요할까?

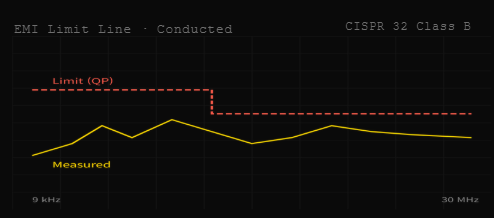

단순히 "노이즈가 보인다"는 것만으로는 Pass인지 Fail인지 판단할 수 없습니다. 그래서 CISPR, FCC와 같은 규격이 사용됩니다. 이 규격들은 어떤 대역에서, 어떤 방식으로, 어떤 검파기를 사용해 측정하고, 어느 Limit 이하로 들어와야 하는지를 정의합니다.

여기서 EMI Mode가 필요한 이유가 나옵니다. 일반 스펙트럼 분석기 모드는 신호를 빠르게 확인하고 주파수 성분을 분석하는 데 초점이 맞춰져 있지만, EMI 측정은 규격 기반의 평가이기 때문입니다. Detector, RBW, Sweep 방식, Limit Line, 측정 시간과 같은 조건이 규격에 맞게 설정되어야 하고, EMI Mode는 이런 규격 기반 측정을 더 쉽게 수행하도록 돕는 기능입니다.

7. EMI 측정의 핵심 – Detector

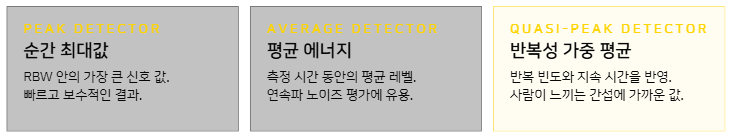

Detector는 측정된 신호를 어떤 방식으로 숫자로 표시할지를 결정합니다. EMI 측정에서 대표적인 Detector는 세 가지입니다.

Quasi-Peak Detector가 필요한 이유

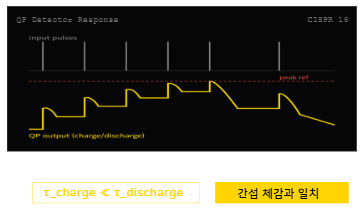

Quasi-Peak Detector를 사용하는 이유는 실제 간섭의 체감 영향을 더 잘 반영하기 위해서입니다. 어떤 노이즈가 아주 짧게 한 번 발생하는 것과, 같은 크기의 노이즈가 계속 반복해서 발생하는 것은 실제 시스템에 주는 영향이 다릅니다.

QP Detector는 노이즈가 자주 반복될수록 더 높은 값으로 표시하고, 드물게 발생하는 펄스성 노이즈는 상대적으로 낮게 표시합니다. 그래서 EMI 규격 측정에서 QP는 반드시 확인해야 하는 Detector입니다.

8. Detector 관련 대표 오해 3가지

오해 ① Quasi-Peak은 항상 Peak보다 크다?

Peak Detector는 순간 최대값을 잡기 때문에 일반적으로 Peak 값이 Quasi-Peak보다 같거나 더 큽니다. QP는 반복성과 시간 특성을 반영한 값이지, 단순히 더 엄격하게 크게 표시하는 기능이 아닙니다.

오해 ② Average만 낮으면 EMI 문제가 없다?

Average는 평균 에너지를 보는 데 유용하지만, 반복적인 펄스 노이즈나 순간적인 간섭 영향을 충분히 반영하지 못할 수 있습니다. Peak, Average, Quasi-Peak을 각각의 목적에 맞게 함께 해석해야 합니다.

오해 ③ Peak에서 Fail이면 무조건 최종 Fail?

Pre-compliance에서는 Peak 측정을 먼저 사용해 빠르게 위험 지점을 찾는 경우가 많습니다. 하지만 최종 판단에서는 규격이 요구하는 Detector(예: Quasi-Peak, Average) 조건으로 다시 확인해야 합니다. Peak는 빠른 스크리닝, QP는 규격 판단에 사용됩니다.

9. QP 측정이 오래 걸리는 이유

QP 측정은 Peak 측정보다 시간이 훨씬 오래 걸립니다. QP Detector가 단순히 순간 최대값만 잡는 것이 아니라 신호의 반복 주기와 시간 응답을 반영하기 때문입니다.

전체 주파수 대역을 처음부터 QP로만 스캔하면 시간이 매우 오래 걸릴 수 있습니다. 그래서 실무에서는 먼저 Peak로 전체 대역을 빠르게 확인하고, 문제가 되는 지점만 QP로 정밀 측정하는 방식이 많이 사용됩니다.

10. EMI Pre-compliance 측정 흐름

실제 EMI Pre-compliance 측정은 보통 다음 순서로 진행합니다.

① Peak Detector로 넓은 대역을 빠르게 스캔합니다.
② Limit에 가까운 주파수나 초과 가능성이 있는 지점을 식별합니다.
③ 해당 지점에서 Quasi-Peak이나 Average Detector로 다시 측정해 규격 기준에 가까운 결과를 확인합니다.

11. EMI 관리가 중요한 이유

EMI가 중요한 이유는 제품 인증과 직접 연결되기 때문입니다. EMI 기준을 만족하지 못하면 제품은 시장 출시가 어려워지고, 회로 수정, PCB 재설계, 필터 추가, 하우징 변경 같은 후속 조치가 필요합니다. 이 과정은 시간과 비용을 크게 증가시키기 때문에 개발 초기부터 EMI를 고려하는 것이 중요합니다.

특히 자동차, 의료기기, 산업 장비에서는 EMI 문제가 단순 성능 저하가 아니라 안전 문제로 이어질 수 있습니다. 자동차 ECU가 간섭을 받거나, 의료기기가 오동작하거나, 산업 설비가 예기치 않게 멈춘다면 그 영향은 매우 큽니다. EMI는 단순한 노이즈 문제가 아니라 신뢰성과 안전성의 문제입니다.

12. 오늘 정리 – 핵심 요약

• EMI는 전자기 간섭이라는 문제이고, EMC는 그 문제를 제어해 시스템이 정상적으로 공존하도록 만드는 목표입니다.
• EMI는 Conducted와 Radiated 경로로 전달되며, Fast edge, Harmonic, Ground return path, PCB 구조에 의해 발생할 수 있습니다.
• Peak Detector는 빠른 스크리닝, Average Detector는 평균 에너지 확인, Quasi-Peak Detector는 CISPR·FCC 규격 판단에 중요한 역할을 합니다.
• 실무에서는 Peak → Limit 근처 탐색 → QP/Average 재측정 순서로 EMI Pre-compliance를 진행합니다.

자주 묻는 질문 FAQ

Q. EMI와 EMC는 어떻게 다른가요?

EMI는 Electromagnetic Interference의 약자로 전자기 간섭이라는 문제 자체를 의미하고, EMC는 Electromagnetic Compatibility로 그 문제를 제어해 장비들이 정상적으로 공존하는 상태, 즉 도달해야 할 목표입니다.

Q. Conducted EMI와 Radiated EMI는 무엇인가요?

Conducted EMI는 전원선, 신호선, 케이블 같은 도체를 통해 전달되는 전도성 노이즈이고, Radiated EMI는 공기 중으로 전자기파 형태로 퍼져나가는 방사 노이즈입니다. 실제 제품에서는 두 경로가 서로 얽혀 발생하는 경우가 많습니다.

Q. Quasi-Peak Detector는 왜 필요한가요?

Quasi-Peak Detector는 노이즈의 반복 빈도와 지속 시간을 함께 반영해 값을 표시합니다. 반복적으로 발생하는 노이즈일수록 높은 값으로 표시되어 CISPR·FCC 같은 EMI 규격의 실제 간섭 영향을 판단하는 데 사용됩니다.

Q. EMI Pre-compliance 측정은 어떤 순서로 진행하나요?

먼저 Peak Detector로 전체 대역을 빠르게 스캔해 Limit에 가까운 주파수를 찾고, 그 지점을 Quasi-Peak이나 Average Detector로 다시 측정해 규격 기준에 가까운 결과를 확인합니다.

Q. EMI 문제를 개발 초기에 고려해야 하는 이유는 무엇인가요?

EMI 기준을 만족하지 못하면 인증 실패로 회로 수정, PCB 재설계, 필터 추가, 하우징 변경이 필요해집니다. 특히 자동차·의료·산업 장비에서는 EMI가 안전 문제로도 연결되므로 개발 초기부터 EMI를 고려하는 것이 비용과 리스크를 크게 줄여 줍니다.
