EMI Detector 이해 – 같은 신호인데 왜 측정값이 다르게 나올까?

같은 신호를 측정했는데 값이 다르게 나온다면 어떻게 해석해야 할까요? EMI 측정에서는 “어떤 Detector를 쓰느냐”에 따라 결과가 완전히 달라질 수 있습니다.

이번 RIGOL RF 교육에서는 EMI Detector의 개념과 측정값 해석 방법을 중심으로, Peak, Average, Quasi-Peak의 차이를 실제 측정 관점에서 정리해 보겠습니다.

1. EMI 측정에서 Detector는 왜 필요할까?

일반적인 스펙트럼 분석에서는 특정 순간의 amplitude, 즉 신호 크기를 측정합니다. 하지만 EMI에서는 단순히 “얼마나 큰가”보다 “얼마나 자주 발생하는가”, “얼마나 지속되는가”가 더 중요합니다.

이 차이를 반영하기 위해 Detector라는 개념이 사용됩니다. Detector는 시간적으로 변화하는 신호를 특정 방식으로 처리해서 하나의 값으로 변환하는 기능입니다. 즉, 단순한 amplitude 측정이 아니라 “시간적 특성을 반영한 측정 방식”이라고 이해하시면 됩니다.

2. EMI Detector의 세 가지 기본 방식

EMI 측정에서 사용하는 Detector는 크게 세 가지입니다. Peak, Quasi-Peak, 그리고 Average입니다. 각각은 같은 신호라도 서로 다른 기준으로 값을 계산하기 때문에 결과가 달라집니다.

실제 장비에서는 Detector를 메뉴에서 선택할 수 있습니다. 대부분 Peak, Average, Quasi-Peak을 선택할 수 있고, RSA6265에서는 Trace 1, 2, 3에 각각의 Detector를 한 번에 선택하여 결과를 표시할 수도 있습니다.

3. Peak Detector – 가장 빠르게 문제를 찾는 방법

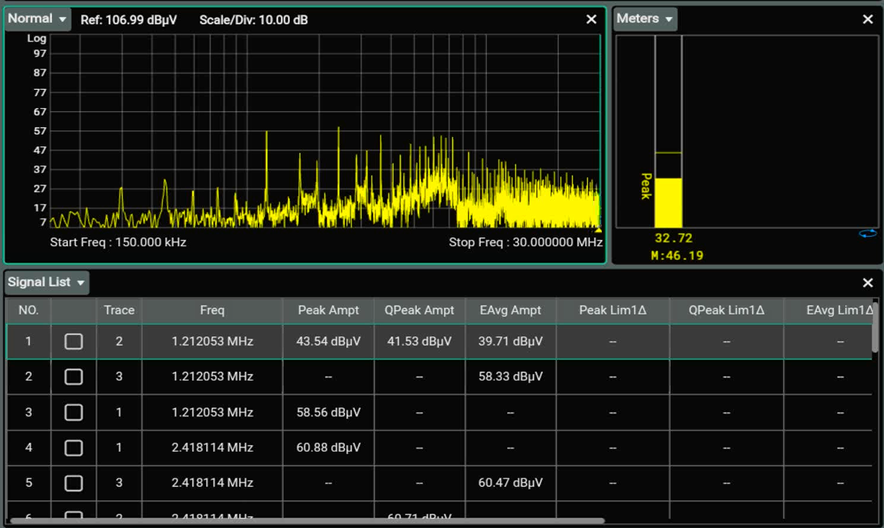

먼저 Peak Detector입니다. Peak는 말 그대로 측정 구간 내에서 가장 큰 값을 선택합니다. 가장 단순하면서도 빠르게 결과를 얻을 수 있기 때문에, 초기 스캔이나 문제 주파수 탐색에 매우 유리합니다.

Peak Detector는 Sweep 속도를 빠르게 가져갈 수 있다는 장점이 있습니다. 그래서 Pre-scan, 즉 전체 주파수 대역을 빠르게 훑으면서 문제 구간을 찾을 때 가장 많이 사용됩니다.

Pre-compliance 단계에서는 보통 Peak부터 시작해 전체 대역을 빠르게 확인하고, 이후 필요한 구간만 더 정밀하게 보는 흐름이 효율적입니다.

4. Average Detector와 EMI Average는 무엇이 다를까?

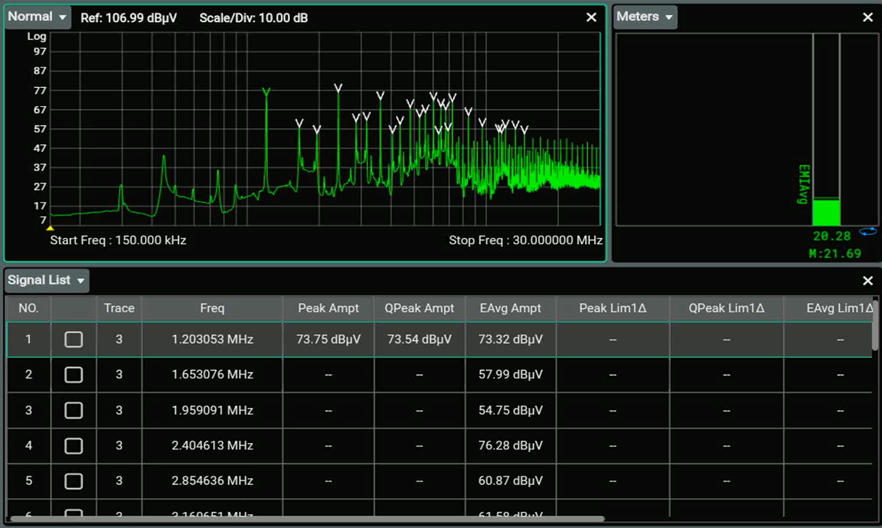

다음은 Average Detector입니다. Average는 일정 시간 동안 신호의 평균 에너지를 계산합니다. 따라서 순간적인 피크보다는 전체적인 노이즈 수준을 평가하는 데 적합합니다.

다만 여기서 중요한 구분이 있습니다. 장비 메뉴 안에는 Average와 EMI Average가 함께 보일 수 있습니다.

Average는 여러 번 Sweep한 결과를 평균한 개념이고, EMI Average는 EMC 규격에서 정의된 Detector로 시간에 따라 신호를 적분해서 EMI 규격에서 요구하는 방식으로 응답합니다. 따라서 규격 관점에서 확인할 때는 EMI Average로 봐야 한다는 점이 중요합니다.

실제로 측정해보면 Average Detector는 Peak보다 값이 낮게 나오는 경우가 많습니다. 이는 순간적으로 튀는 신호가 평균화되기 때문입니다. 그래서 지속적인 노이즈 평가에 적합합니다.

5. Quasi-Peak Detector가 가장 중요한 이유

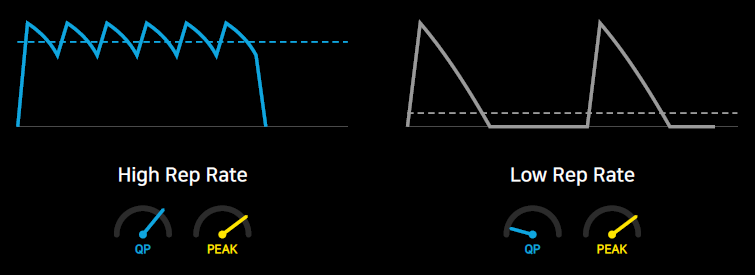

이제 가장 중요한 Quasi-Peak Detector입니다. Quasi-Peak은 신호의 반복률에 따라 가중치를 다르게 적용합니다. 신호가 자주 발생하면 더 큰 값으로 측정되고, 드물게 발생하면 더 작은 값으로 측정됩니다.

예를 들어, 동일한 amplitude를 가진 신호라도 반복적으로 발생하면 Quasi-Peak 값은 높게 나오고, 간헐적으로 발생하면 낮게 나옵니다. 즉, 사람에게 더 불쾌한 간섭을 더 크게 평가하는 방식입니다.

이 개념은 실제 인간의 간섭 체감과 연결됩니다. 라디오에서 지속적으로 들리는 잡음은 매우 거슬리지만, 가끔 튀는 노이즈는 상대적으로 덜 문제가 됩니다. Quasi-Peak은 이 특성을 반영한 Detector입니다.

6. 왜 CISPR에서는 Quasi-Peak 기준으로 판단할까?

EMI 규격, 특히 CISPR에서는 Quasi-Peak 값을 기준으로 Limit을 정의합니다. 즉, 인증 시험에서는 단순 Peak가 아니라 Quasi-Peak 기준으로 통과 여부를 판단합니다.

그래서 Peak 값만 보고 안심하는 것은 위험할 수 있습니다. Pre-compliance 단계에서 Peak만 보고 “문제 없다”고 판단했는데, 실제 인증에서는 Quasi-Peak 기준으로 Fail이 나오는 경우가 생길 수 있기 때문입니다.

7. Detector별 결과는 보통 어떤 순서로 나올까?

동일한 신호를 측정하면 일반적으로 Peak ≥ Quasi-Peak ≥ Average 순으로 값이 나옵니다. 이 차이를 이해하지 못하면 측정 결과를 완전히 잘못 해석하게 됩니다.

즉, Peak는 가장 보수적으로 큰 값을 빠르게 보여주고, Average는 전체 에너지 관점에서 더 낮게 보이는 경우가 많으며, Quasi-Peak은 반복률을 반영한 중간적 의미를 갖는다고 볼 수 있습니다.

8. 최신 장비에서는 여러 Detector를 동시에 볼 수 있다

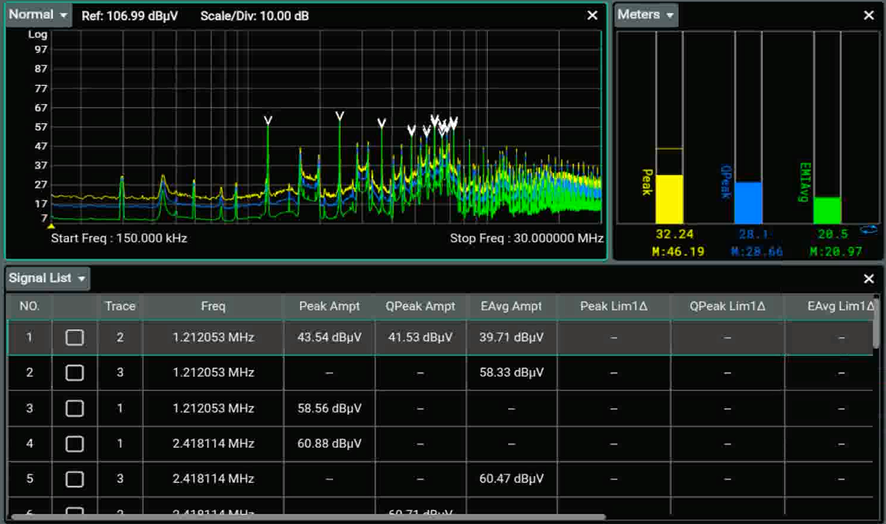

RSA6000 같은 최신 장비에서는 Peak, QP, Average를 동시에 측정하고 표시할 수 있습니다. 이 기능을 활용하면 하나의 Sweep으로 여러 기준을 동시에 비교할 수 있어 매우 효율적입니다.

예를 들어 문제 주파수에서 Peak와 Quasi-Peak의 차이를 바로 비교하거나, 지속적인 노이즈인지 간헐적인 노이즈인지 해석하는 데 도움이 됩니다.

9. Pre-compliance 단계에서는 어떻게 활용하면 좋을까?

실무에서는 보통 아래 순서로 접근합니다.

첫 번째, Peak로 전체 대역을 빠르게 스캔합니다.

두 번째, 문제가 되는 주파수에서 Quasi-Peak을 적용해 실제 인증 기준에 가까운 판단을 합니다.

세 번째, Average 또는 EMI Average로 전체적인 노이즈 수준을 함께 확인합니다.

즉 Pre-compliance 단계에서는 Peak는 빠른 탐색, Average는 노이즈 평가, Quasi-Peak은 인증 기준 확인용으로 이해하시면 됩니다.

10. EMI Detector 핵심 요약

자주 묻는 질문 FAQ

Q. EMI 측정에서 Detector는 무엇을 의미하나요?

Detector는 시간적으로 변화하는 신호를 특정 방식으로 처리해 하나의 값으로 변환하는 기능입니다. EMI에서는 단순 amplitude보다 발생 빈도와 지속 시간까지 함께 반영해야 하므로 Detector 개념이 중요합니다.

Q. Peak, Average, Quasi-Peak은 어떻게 다른가요?

Peak는 측정 구간 내 최대값을 선택해 빠른 탐색에 유리하고, Average는 일정 시간 동안 평균 에너지를 계산해 전체 노이즈 수준 평가에 적합합니다. Quasi-Peak은 반복률에 따라 가중치를 달리 적용해 EMI 규격 판단에 사용됩니다.

Q. Average와 EMI Average는 같은 것인가요?

같지 않습니다. Average는 여러 번 Sweep한 결과를 평균한 개념이고, EMI Average는 EMC 규격에서 정의된 Detector로 시간에 따라 신호를 적분해 규격이 요구하는 방식으로 응답합니다.

Q. 왜 CISPR에서는 Quasi-Peak을 중요하게 보나요?

Quasi-Peak은 신호의 반복률과 지속 시간을 반영해 사람에게 더 불쾌한 간섭을 더 크게 평가합니다. 그래서 CISPR 같은 EMI 규격에서는 단순 Peak가 아니라 Quasi-Peak 기준으로 Limit을 정의하고 통과 여부를 판단합니다.

Q. Pre-compliance 단계에서는 Detector를 어떤 순서로 쓰면 좋나요?

실무에서는 먼저 Peak로 전체 대역을 빠르게 스캔하고, 문제가 되는 주파수에서 Quasi-Peak을 적용해 실제 인증 기준에 가까운 판단을 합니다. Average 또는 EMI Average는 전체적인 노이즈 수준 평가에 활용합니다.
