EMI Limit Line과 Pass Fail 판단, 측정값을 어떻게 해석해야 할까요?

EMI 측정 화면에는 여러 신호가 보이지만, 신호 크기만 보고 바로 합격 여부를 판단할 수는 없습니다. 실제로는 측정값을 어떤 Limit과 비교하는지, 그리고 Detector와 RBW 조건이 맞는지까지 함께 확인해야 의미 있는 해석이 가능합니다.

이번 RIGOL RF 교육에서는 EMI Limit Line의 의미부터 Peak Scan, Signal Search, Quasi-Peak과 Average 정밀 측정, 그리고 실무에서 PASS와 FAIL을 판단하는 순서까지 차근차근 정리해 보겠습니다.

EMI Limit Line과 비교가 필요한 이유

1. Limit Line은 무엇을 의미하나요?

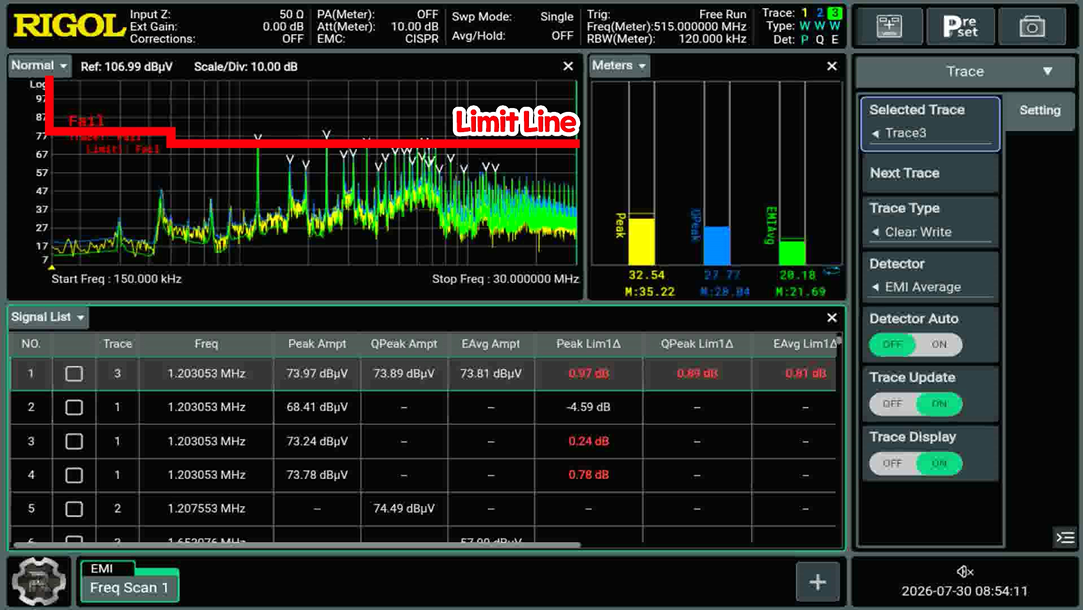

Limit Line은 주파수별로 허용되는 최대 노이즈 레벨을 화면 위에 선으로 표시한 기준입니다. 측정값이 이 선보다 낮으면 기준 이내로 해석하고, 선을 초과하면 기준을 초과한 것으로 판단합니다.

즉 EMI 측정은 단순히 “신호가 높다” 또는 “낮다”를 보는 것이 아니라, 규격이 허용하는 선과 비교해 해석하는 과정이라고 보시면 됩니다.

2. 왜 계단형 또는 구간별 Limit으로 보일까요?

EMI 허용 기준은 전체 주파수 대역에서 하나의 고정값으로 적용되지 않습니다. 주파수 구간에 따라 허용 레벨이 달라질 수 있기 때문에 Limit Line은 수평선이 아니라 계단형 또는 여러 점이 연결된 형태로 표시되는 경우가 많습니다.

또한 Conducted EMI와 Radiated EMI는 서로 다른 기준을 사용하고, 제품군과 사용 환경에 따라서도 적용 규격이 달라질 수 있습니다.

3. 환경과 제품군에 따라 기준이 달라집니다

같은 제품이라도 측정 방식, 대상 제품군, 사용 환경, 적용 규격에 따라 주파수 범위와 Limit 값이 달라질 수 있습니다. 상업용 또는 산업용 환경을 대상으로 하는 기준과 주거 환경을 대상으로 하는 기준은 허용 조건이 다를 수 있으며, 일반적으로 더 엄격한 환경 기준일수록 Limit Line은 더 낮아집니다.

Detector와 RBW 조건을 맞춰야 하는 이유

1. Detector별 Limit은 따로 비교해야 합니다

EMI에서는 Limit도 Detector에 따라 구분됩니다. Peak 측정값은 Peak Limit과 비교하고, Quasi-Peak 측정값은 Quasi-Peak Limit과 비교해야 하며, Average 기준이 있는 경우에는 Average 측정값과 Average Limit을 비교해야 합니다.

예를 들어 Peak로 측정한 값을 Quasi-Peak Limit과 바로 비교하면 조건이 일치하지 않습니다. 측정값과 Limit이 동일한 Detector 조건으로 만들어졌는지 확인하는 것이 PASS와 FAIL 판단의 기본입니다.

2. RBW 조건도 함께 맞춰야 합니다

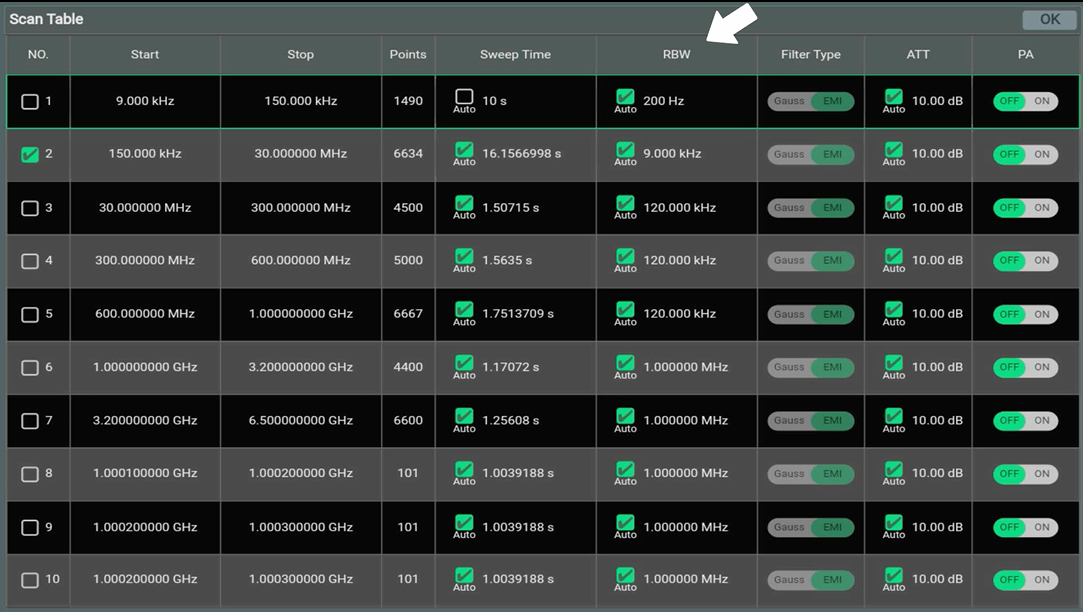

EMI 측정에서는 RBW 조건도 매우 중요합니다. 스크립트 기준으로 RSA6000에서 EMI Filter를 사용하면 200Hz, 9kHz, 120kHz, 1MHz와 같이 EMI 측정용 RBW를 선택하게 됩니다.

RBW가 달라지면 측정되는 노이즈 레벨도 달라질 수 있습니다. 따라서 Limit 값만 불러왔다고 해서 올바른 비교가 되는 것은 아니며, 주파수 범위, RBW, Detector, 측정 단위까지 모두 규격 조건에 맞춰야 의미 있는 판정이 가능합니다.

실무에서 PASS와 FAIL을 판단하는 기본 흐름

1. 먼저 규격과 Scan 조건을 맞춥니다

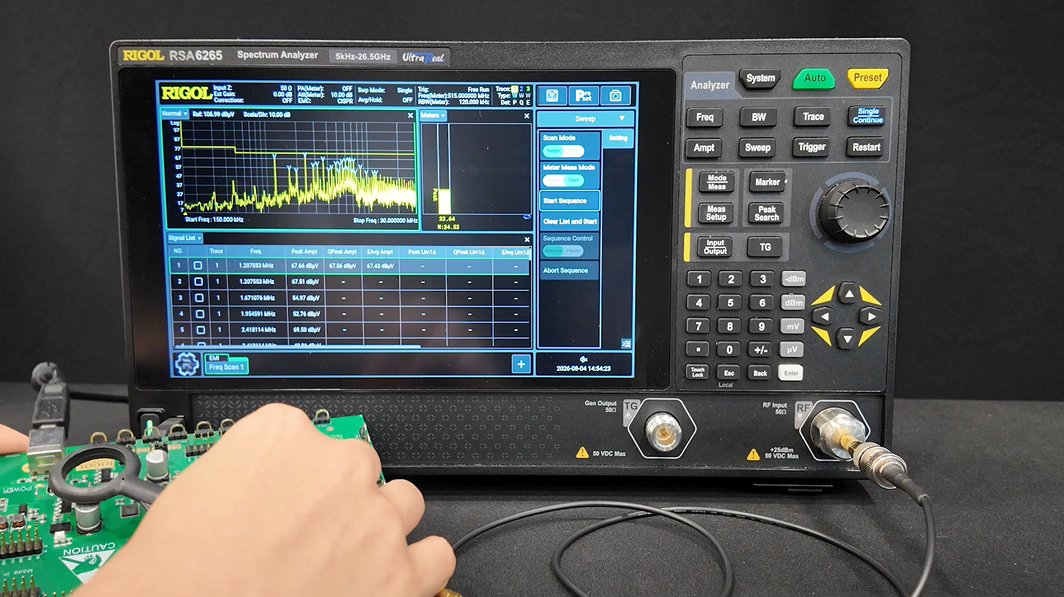

실무에서는 먼저 적용 규격과 시험 조건을 확인한 뒤, 장비에 주파수 범위와 RBW, Detector, Limit을 설정합니다. RSA6000 EMI 모드에서는 측정하려는 규격과 시험 조건에 맞는 Limit을 설정하고 Scan을 구성할 수 있습니다.

이 설정이 맞아야 이후의 Scan 결과와 Limit 비교도 의미를 갖습니다.

2. Peak Scan으로 문제 후보를 빠르게 찾습니다

설정이 완료되면 먼저 전체 주파수 범위를 Scan합니다. 초기 Scan에서는 일반적으로 Peak Detector를 사용합니다. Peak는 가장 큰 값을 빠르게 검출할 수 있기 때문에 전체 대역에서 문제가 될 가능성이 있는 주파수를 찾는 데 효율적입니다.

이 단계는 최종 판정이라기보다 위험 후보를 빠르게 추려내는 과정에 가깝습니다.

3. Signal Search와 Signal Table로 우선순위를 정합니다

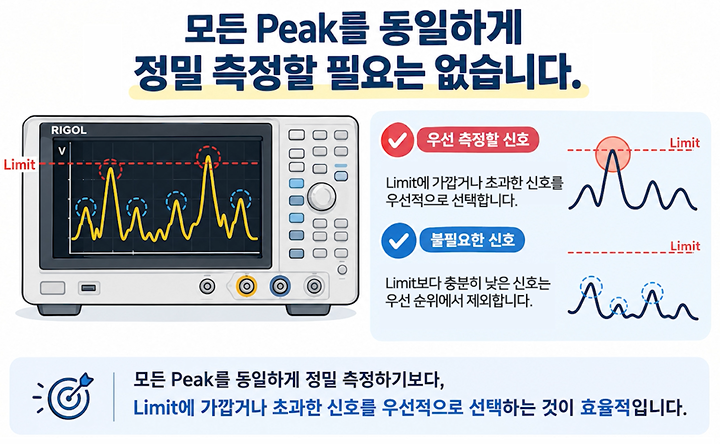

Scan이 끝나면 Signal Search 기능으로 주요 신호를 자동 검출하고, 검출된 신호는 Signal Table에서 주파수와 레벨을 함께 확인할 수 있습니다. 이때 모든 Peak를 동일하게 정밀 측정할 필요는 없습니다.

Limit보다 충분히 낮은 신호보다는 Limit에 가깝거나 초과한 신호를 우선적으로 선택하는 것이 더 효율적입니다.

4. Peak 초과는 경고일 수 있지만 최종 Fail과는 다를 수 있습니다

Peak가 Limit을 초과했다고 해서 반드시 최종 FAIL이라고 단정할 수는 없습니다. Peak는 순간적으로 가장 큰 값을 검출하기 때문에, 같은 주파수를 Quasi-Peak으로 정밀 측정했을 때 값이 더 낮아질 수 있습니다.

즉 Peak Scan은 위험 신호를 찾는 데 유용하지만, 적용 규격이 Quasi-Peak 기준을 요구한다면 최종 판단은 Quasi-Peak Limit과의 비교까지 진행해야 합니다.

5. Quasi-Peak과 Average는 최종 기준 확인에 중요합니다

같은 주파수에서 Quasi-Peak 측정값이 Quasi-Peak Limit보다 낮다면 최종 기준에서는 통과로 해석될 수 있습니다. 반대로 Quasi-Peak 측정값이 Quasi-Peak Limit을 초과하면 실제 인증에서도 문제가 될 가능성이 높습니다.

Average 기준이 함께 적용되는 시험에서는 Average Detector 결과도 별도로 확인해야 합니다. 결국 Peak, Quasi-Peak, Average 값을 하나의 공통 Limit과 비교하는 것이 아니라, 각각의 측정값을 해당 Detector에 맞는 Limit과 비교해야 최종 PASS로 판단할 수 있습니다.

Limit에 가까운 신호를 해석할 때 주의할 점

1. 선 아래라고 해서 항상 안정적인 것은 아닙니다

측정값이 Limit을 넘지는 않았지만 선에 매우 가깝다면 화면상으로는 PASS입니다. 그러나 이것을 충분히 안정적인 상태라고 단정해서는 안 됩니다.

EMI 측정값은 케이블 배치, DUT 방향, 전원 상태, 동작 모드, 주변 환경 등에 따라 달라질 수 있습니다. 개발 단계의 측정 환경과 정식 인증 시험소 환경도 완전히 동일하지 않을 수 있기 때문에, Limit 바로 아래에 있는 신호는 추가 확인이 필요합니다.

2. 실무에서는 원인 분석과 재확인이 중요합니다

따라서 Limit에 지나치게 가까운 신호는 발생 원인을 미리 확인하는 것이 좋습니다. 스크립트에서는 필터, 접지, 차폐, PCB Layout, 케이블 구조 등을 점검하고 개선 전후 결과를 비교하는 접근을 제시하고 있습니다.

또한 제품에 따라 하나의 기준만 보는 것이 아니라 여러 Detector Limit이나 서로 다른 적용 조건을 함께 비교해야 할 수도 있으므로, 각 Limit이 어떤 규격과 Detector를 의미하는지 명확하게 구분해야 합니다.

EMI Limit Line과 Pass Fail 판단 한눈에 정리

자주 묻는 질문 FAQ

Q. EMI Limit Line은 무엇을 의미하나요?

Limit Line은 주파수별로 허용되는 최대 노이즈 레벨을 화면 위에 선으로 표시한 기준입니다. 측정값이 이 선보다 낮으면 기준 이내로 보고, 초과하면 기준을 넘은 것으로 해석합니다.

Q. Peak 측정값을 Quasi-Peak Limit과 바로 비교해도 되나요?

안 됩니다. Peak 측정값은 Peak Limit과, Quasi-Peak 측정값은 Quasi-Peak Limit과 비교해야 합니다. 측정값과 Limit은 동일한 Detector 조건이어야 의미 있는 PASS/FAIL 판단이 가능합니다.

Q. 왜 RBW 조건까지 함께 맞춰야 하나요?

RBW가 달라지면 측정되는 노이즈 레벨도 달라질 수 있기 때문입니다. EMI 측정에서는 CISPR 기준에 맞는 200Hz, 9kHz, 120kHz, 1MHz 같은 RBW 조건을 사용해야 Limit 비교가 성립합니다.

Q. Peak가 Limit을 넘으면 바로 FAIL인가요?

항상 그렇지는 않습니다. 초기 Scan의 Peak 초과는 위험 신호일 수 있지만, 동일 주파수를 Quasi-Peak으로 정밀 측정했을 때 Quasi-Peak Limit 아래로 내려가면 최종 기준에서는 통과로 해석될 수 있습니다.

Q. Limit 바로 아래에 있는 신호는 안전하다고 봐도 되나요?

화면상으로는 PASS일 수 있지만 충분히 안정적이라고 단정하면 위험합니다. 케이블 배치, DUT 방향, 전원 상태, 측정 환경, 제품 편차에 따라 결과가 달라질 수 있으므로 추가 확인이 필요합니다.
