EMI 측정 실무와 스펙 해석, 실제 엔지니어는 어떤 순서로 판단할까요?

지난 강에서는 Limit Line을 어떻게 읽고, Detector와 RBW 조건을 맞춰 PASS와 FAIL을 해석해야 하는지 살펴보았습니다. 이번 강에서는 그 내용을 한 단계 더 실제 측정 흐름으로 연결해 보겠습니다.

실무에서는 Trace를 한 번 보고 끝나지 않습니다. 규격 확인 → Scan 설정 → Peak Scan → Signal Search → Quasi-Peak 또는 Average 재측정 → PASS, CHECK, FAIL 해석처럼 순서를 나눠 접근해야 장비 화면을 보다 정확하게 읽을 수 있습니다.

EMI 측정 실무의 출발점: 설정이 먼저입니다

먼저 적용 규격과 시험 조건을 확인합니다

EMI 측정 실무는 장비 조작보다 먼저 어떤 규격을 적용할지를 정하는 것에서 시작합니다. 같은 제품이라도 측정 방식, 대상 제품군, 사용 환경에 따라 확인해야 하는 조건이 달라질 수 있기 때문입니다.

이 단계에서 주파수 범위, Detector 조건, 비교할 Limit, 그리고 어떤 기준으로 최종 판정을 내릴지 함께 정리해 두어야 이후 화면 해석이 흔들리지 않습니다.

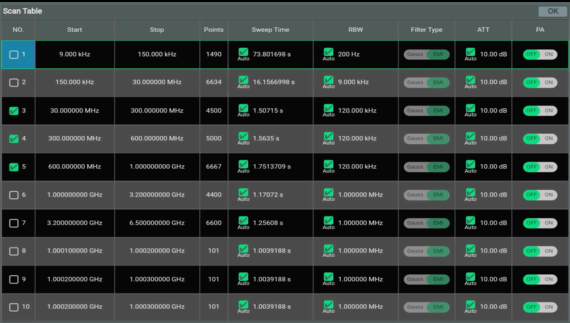

Scan 설정은 비교 조건을 맞추는 단계입니다

장비에서는 시험 조건에 맞춰 주파수 범위와 RBW, Detector, Limit을 설정합니다. 25강에서 확인했듯이 EMI 측정은 측정값과 Limit이 동일한 조건일 때만 비교가 성립합니다.

즉 화면에 Limit Line만 띄운다고 준비가 끝나는 것이 아니라, 이후 Scan과 재측정이 모두 같은 해석 체계 안에 있도록 설정을 먼저 맞춰야 합니다.

EMI Filter와 RBW 조건도 함께 맞춰야 합니다

RSA6000에서 EMI Filter를 사용할 때 200Hz, 9kHz, 120kHz, 1MHz와 같은 EMI 측정용 RBW가 사용되며, 이 조건 확인은 중요합니다.

RBW가 달라지면 측정되는 노이즈 레벨도 달라질 수 있으므로, 실제 판정 흐름에서는 Scan 설정 단계부터 RBW를 규격 조건과 함께 묶어서 관리해야 합니다.

Peak Scan으로 후보를 찾고 Signal Search로 정리합니다

전체 대역은 Peak Scan으로 먼저 훑습니다

설정이 끝나면 먼저 전체 주파수 범위를 Scan합니다. 초기 Scan에서는 일반적으로 Peak Detector를 사용합니다. Peak는 가장 큰 값을 빠르게 검출할 수 있어 전체 대역에서 문제가 될 가능성이 있는 주파수를 빠르게 찾는 데 유리합니다.

중요한 점은 이 단계가 최종 판정이 아니라 후보 탐색이라는 것입니다. 즉 엔지니어는 Peak Scan 결과를 보고 어떤 지점을 더 깊게 봐야 할지 결정하게 됩니다.

Signal Search는 후보 신호를 자동으로 추려줍니다

Scan이 끝나면 Signal Search 기능으로 주요 신호를 자동 검출합니다. 장비는 설정된 조건에 따라 Trace에서 후보 신호를 찾고, 후속 검토가 필요한 지점을 정리해 줍니다.

이 기능은 화면에 보이는 수많은 Peak를 사람이 하나씩 찾는 수고를 줄여 주며, 이후 재측정 순서를 정하는 출발점이 됩니다.

Signal Table에서 주파수와 레벨 우선순위를 봅니다

검출된 신호는 Signal Table에서 확인할 수 있습니다. 여기에서는 각 신호의 주파수와 측정 레벨을 Limit과 함께 비교하며, 어떤 신호를 먼저 확인할지 판단합니다.

실무에서는 모든 Peak를 동일한 깊이로 다시 측정하지 않습니다. Limit보다 충분히 낮은 신호보다는 Limit에 가깝거나 초과한 신호를 우선적으로 선택하는 편이 효율적입니다.

Quasi-Peak과 Average 재측정으로 최종 해석을 진행합니다

Peak 초과는 경고일 수 있지만 끝은 아닙니다

Peak 결과가 Limit을 초과했다고 해서 곧바로 최종 FAIL이라고 단정할 수는 없습니다. Peak는 순간적으로 가장 큰 값을 잡아내므로, 실제 규격이 Quasi-Peak 또는 Average 기준을 요구하는 경우에는 같은 주파수를 다시 정밀 측정해야 합니다.

즉 Peak 초과는 “이 지점을 다시 봐야 한다”는 경고 신호로 해석하는 편이 더 정확합니다.

Quasi-Peak 재측정은 최종 기준 확인의 핵심입니다

Signal Table에서 추린 후보 중 Limit에 가깝거나 초과한 신호는 Quasi-Peak으로 다시 측정합니다. 같은 주파수라도 Quasi-Peak 결과는 Peak와 다를 수 있으며, 최종 규격이 Quasi-Peak 기준이라면 이 값이 실제 판단에 더 직접적으로 연결됩니다.

따라서 엔지니어는 Peak Scan 화면만 보지 않고, 어떤 주파수를 다시 Quasi-Peak으로 확인할지 결정하는 과정을 반드시 거치게 됩니다.

Average 기준이 있으면 별도로 확인해야 합니다

시험 조건에 Average 기준이 함께 적용된다면 Average Detector 결과도 따로 확인해야 합니다. Quasi-Peak이 통과하더라도 Average 기준을 초과할 수 있기 때문에, 필요한 Detector 조건을 모두 만족하는지 확인해야 합니다.

결국 측정값은 하나의 공통 Limit과 비교하는 것이 아니라, Peak는 Peak Limit, Quasi-Peak은 Quasi-Peak Limit, Average는 Average Limit과 각각 비교해야 최종 PASS를 판단할 수 있습니다.

재측정은 값 하나보다 판정 순서를 만드는 일입니다

실무에서 중요한 것은 숫자 하나를 보는 것이 아니라, Scan 결과를 바탕으로 후보를 추리고 Detector별로 다시 확인해 판정 순서를 만드는 일입니다. 이 순서가 있어야 화면에 많은 신호가 보이더라도 무엇부터 봐야 하는지 흔들리지 않습니다.

PASS, CHECK, FAIL은 어떻게 해석해야 할까요?

FAIL은 기준 초과가 명확한 경우입니다

해당 Detector 조건에서 측정값이 Limit을 분명히 초과한다면 FAIL로 해석할 수 있습니다. 특히 적용 규격이 Quasi-Peak을 최종 기준으로 요구하는 상황에서 Quasi-Peak 측정값이 Quasi-Peak Limit을 넘는다면 실제 인증에서도 문제가 될 가능성이 높습니다.

PASS는 조건을 만족한 상태이지만 여유도 함께 봐야 합니다

측정값이 해당 Limit 아래에 있으면 기본적으로 PASS로 볼 수 있습니다. 다만 실무에서는 단순히 선 아래에 있다는 이유만으로 바로 안심하지 않습니다.

케이블 배치, DUT 방향, 전원 상태, 동작 모드, 주변 환경이 바뀌면 결과가 달라질 수 있기 때문에, PASS라고 해도 충분한 여유가 있는지 함께 검토하는 것이 중요합니다.

CHECK는 추가 확인이 필요한 실무 상태입니다

개발 단계의 측정 환경과 정식 인증 시험소 환경은 완전히 동일하지 않을 수 있으므로, Limit 바로 아래의 신호는 CHECK 대상으로 보고 원인을 분석하는 접근이 안전합니다.

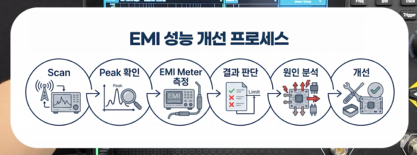

개선 포인트 확인까지 이어져야 실무 해석이 완성됩니다

Limit에 가까운 신호나 초과 신호가 보이면 필터, 접지, 차폐, PCB Layout, 케이블 구조 등을 점검하고 개선 전후 결과를 비교하는 과정이 필요할 수 있습니다. 즉 PASS, CHECK, FAIL 판정은 보고서의 끝이 아니라 다음 조치의 시작점이 됩니다.

실무 흐름 한눈에 정리

1. 적용 규격과 시험 조건을 먼저 확인합니다.
2. 주파수 범위, RBW, Detector, Limit을 맞춰 Scan을 설정합니다.
3. Peak Detector로 전체 대역을 빠르게 Scan합니다.
4. Signal Search로 주요 후보 신호를 검출합니다.
5. Signal Table에서 Limit에 가깝거나 초과한 신호를 우선 추립니다.
6. 선별된 신호를 Quasi-Peak 또는 Average로 다시 측정합니다.
7. Detector별 Limit과 비교해 PASS, CHECK, FAIL을 해석합니다.
8. 필요하면 필터, 접지, 차폐, PCB Layout, 케이블 구조 등을 점검합니다.

자주 묻는 질문 FAQ

Q. EMI 측정에서 Scan은 왜 Peak로 먼저 진행하나요?

Peak Detector는 가장 큰 값을 빠르게 검출할 수 있어 전체 주파수 대역에서 문제가 될 가능성이 있는 후보 신호를 먼저 찾는 데 유리합니다. 따라서 초기 Scan 단계에서는 전체 흐름을 빠르게 파악하기 위한 용도로 많이 사용됩니다.

Q. Signal Search 이후 모든 신호를 Quasi-Peak으로 다시 측정해야 하나요?

반드시 그렇지는 않습니다. Signal Table에서 Limit에 충분히 여유가 있는 신호보다, Limit에 가깝거나 초과한 신호를 우선적으로 선택해 Quasi-Peak 또는 Average로 재측정하는 것이 더 효율적입니다.

Q. Peak 초과가 바로 FAIL은 아닌 이유는 무엇인가요?

Peak는 순간 최대값을 빠르게 잡아내는 Detector이기 때문에 위험 후보를 찾는 데는 적합하지만, 최종 규격이 Quasi-Peak 또는 Average 기준을 요구하는 경우에는 해당 Detector로 다시 측정해 같은 조건의 Limit과 비교해야 최종 판단이 가능합니다.

Q. CHECK 상태는 어떤 의미로 봐야 하나요?

장비가 자동으로 공식 CHECK 판정을 주는 것이 아니라, 엔지니어가 Limit과의 근접도, 측정 환경 변화 가능성, 제품 편차를 고려해 추가 확인이 필요하다고 보는 실무적 상태입니다. 화면상 PASS라도 Limit에 매우 가까우면 재검토 대상이 될 수 있습니다.

Q. PASS 판정 이후에도 추가 검토가 필요한 경우가 있나요?

있습니다. 케이블 배치, DUT 방향, 전원 상태, 동작 모드, 측정 환경 차이로 결과가 달라질 수 있으므로, Limit 바로 아래에 있는 신호는 원인 분석과 재확인이 필요할 수 있습니다.
