디지털 변조 분석 VSA 모드, 왜 스펙트럼만으로는 통신 품질을 다 알 수 없을까요?

RF 신호를 볼 때 우리는 주파수와 크기 중심으로 분석하는 경우가 많습니다. 스펙트럼 분석기를 통해 어느 주파수에 신호가 있는지, 전력이 얼마나 되는지를 확인할 수 있기 때문입니다.

하지만 실제 무선 통신에서는 이것만으로 충분하지 않은 경우가 많습니다. 스펙트럼은 정상처럼 보여도 데이터 전송이 불안정하거나 통신 품질이 떨어질 수 있기 때문입니다. 이번 27강에서는 바로 이 지점을 이해하기 위해 디지털 변조 분석 VSA 모드의 기본 개념을 정리해 보겠습니다.

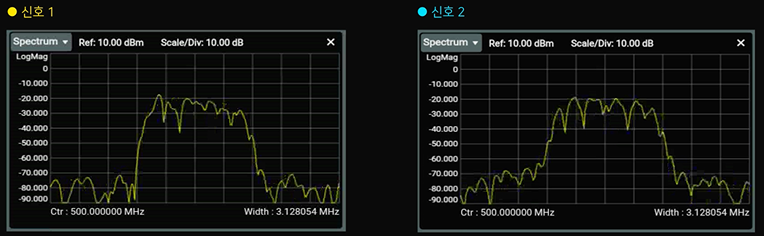

스펙트럼은 비슷해 보여도 데이터 품질은 다를 수 있습니다

RF 에너지의 존재와 데이터 정확도는 다른 문제입니다

스펙트럼 분석은 특정 대역 안에 RF 에너지가 어떻게 분포하는지 보여줍니다. 그래서 중심 주파수, 대역폭, 전력 같은 특성을 빠르게 확인하는 데 매우 유용합니다.

하지만 실제 통신 시스템에서는 단순히 신호가 존재하는 것보다, 그 안에 담긴 데이터가 얼마나 정확하게 전달되는지가 더 중요합니다. 따라서 스펙트럼이 정상처럼 보여도 실제 데이터 품질은 다르게 나타날 수 있습니다.

디지털 통신 품질은 심볼 정확도와 연결됩니다

현업에서는 중심 주파수와 대역폭, 전력이 비슷해 보여도 실제 데이터 전송 안정성에는 차이가 나는 경우가 자주 있습니다. 이런 차이는 스펙트럼 화면만으로는 충분히 구분하기 어렵습니다.

즉 통신 품질을 보려면 에너지 분포뿐 아니라 심볼이 얼마나 정확하게 형성되고 전달되는지도 함께 봐야 합니다.

디지털 변조를 이해하려면 Symbol과 BPSK, QPSK, QAM을 먼저 알아야 합니다

디지털 변조는 데이터를 RF Carrier의 변화로 표현합니다

디지털 변조는 데이터를 0과 1의 비트 형태로 변환한 뒤, 이를 RF Carrier의 위상이나 진폭 변화로 표현하는 방식입니다. 따라서 단순히 RF 에너지가 존재하는지를 넘어, 데이터가 어떤 방식으로 실려 있는지 이해하는 것이 중요합니다.

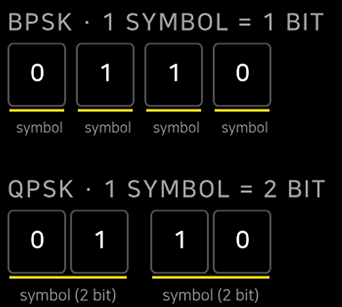

Symbol은 여러 Bit를 묶어 전달하는 단위입니다

디지털 통신에서는 여러 개의 Bit를 하나의 Symbol로 묶어서 전송합니다. 예를 들어 BPSK는 하나의 Symbol이 1bit 정보를 전달하고, QPSK는 하나의 Symbol이 2bit 정보를 전달합니다. 같은 시간 동안 더 많은 데이터를 보낼 수 있다는 점이 핵심입니다.

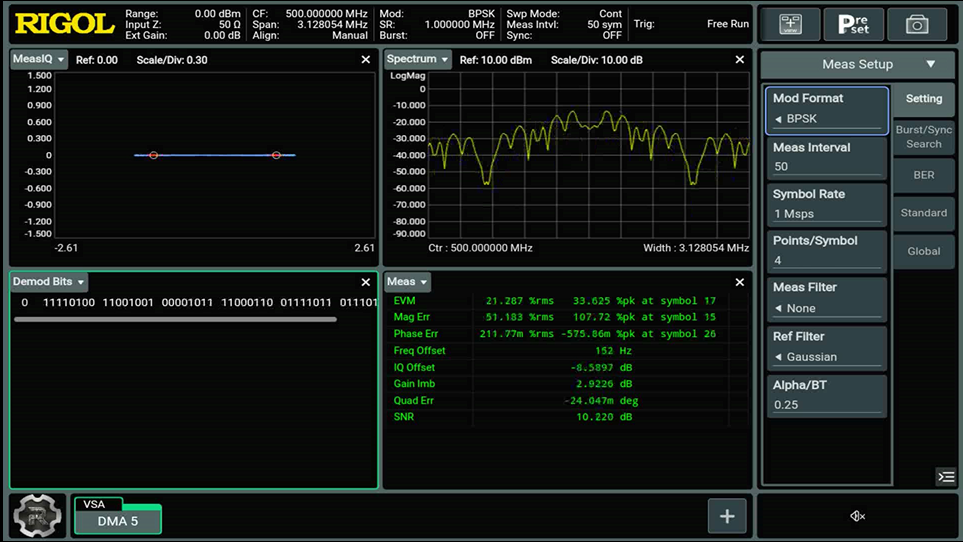

BPSK와 QPSK는 위상 상태 수가 다릅니다

BPSK는 위상을 두 가지 상태로 나누어 데이터를 표현합니다. QPSK는 위상 상태를 네 가지로 늘려 2bit를 한 번에 표현할 수 있습니다. 이때 constellation point도 네 개로 배치됩니다.

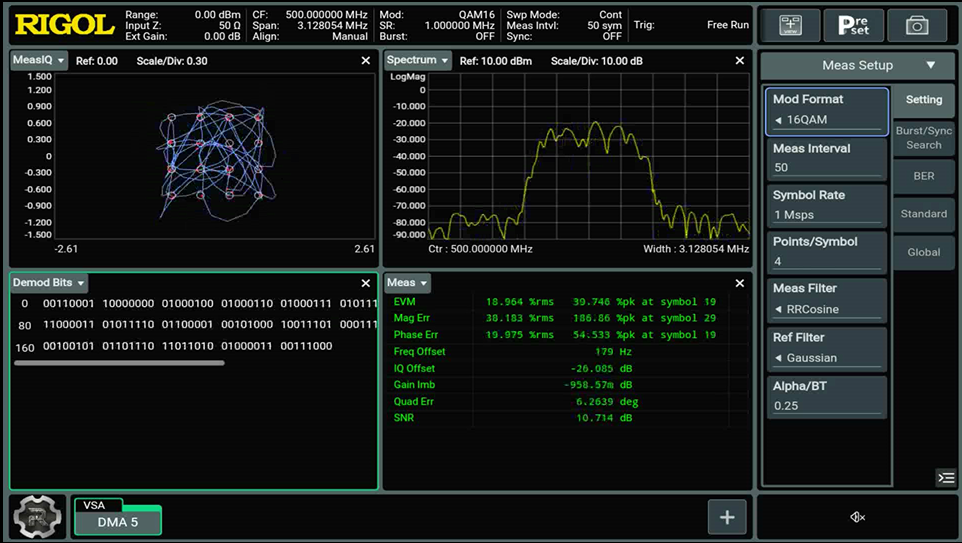

QAM은 위상과 진폭을 함께 사용합니다

QAM은 위상만 사용하는 것이 아니라 진폭까지 함께 사용합니다. 그래서 더 많은 데이터를 효율적으로 전송할 수 있습니다. 다만 심볼 위치가 많아질수록 심볼 간 간격이 좁아지므로 노이즈와 오차에 더 민감해질 수 있습니다.

IQ와 constellation을 보면 디지털 변조 상태를 더 정확히 이해할 수 있습니다

IQ는 RF 신호를 2차원으로 표현하는 핵심 개념입니다

RF 신호를 시간축 파형으로만 보면 실제 변조 상태를 이해하기 어렵습니다. 그래서 디지털 통신에서는 RF 신호를 I와 Q라는 두 개의 축으로 분해해서 표현합니다.

I는 In-phase, Q는 Quadrature를 의미하며, 서로 90도 위상 차이를 가지는 두 개의 신호입니다. 이 두 축을 이용하면 RF 신호의 진폭과 위상을 동시에 표현할 수 있습니다.

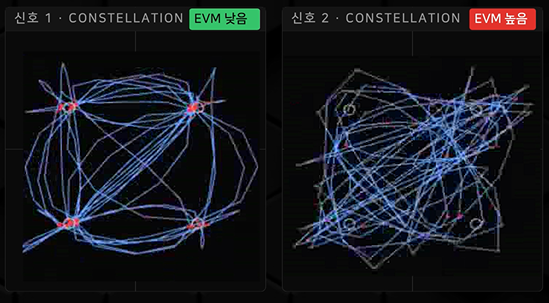

constellation은 심볼의 실제 위치와 흔들림을 보여줍니다

constellation 화면에서는 각 심볼이 실제 어디에 위치하는지, 얼마나 흔들리는지를 확인할 수 있습니다. 따라서 중심 주파수와 대역폭, 전력이 비슷한 신호라도 실제 데이터 품질 차이를 직관적으로 볼 수 있습니다.

한쪽 신호는 심볼이 선명하게 모여 있고, 다른 신호는 심볼이 퍼져 있다면 스펙트럼이 비슷해 보여도 품질은 다르다고 볼 수 있습니다.

EVM과 Frequency Error, IQ Imbalance, Phase Noise는 품질 차이를 설명하는 핵심 항목입니다

EVM은 이상적인 심볼 위치에서 얼마나 벗어났는지 보여줍니다

EVM은 심볼이 이상적인 위치에서 얼마나 벗어났는지를 나타냅니다. 심볼이 퍼지거나 흔들리는 상황을 이해할 때 중요한 기준이 됩니다.

Frequency Error와 IQ Imbalance도 함께 봐야 합니다

Frequency Error는 송신기와 수신기의 주파수 차이를 의미합니다. IQ Imbalance는 I와 Q 경로의 크기나 위상 균형이 맞지 않는 상태를 의미합니다. 이런 요소들은 constellation 품질에 직접 영향을 줄 수 있습니다.

Phase Noise는 constellation을 퍼지게 만들 수 있습니다

Phase Noise는 심볼의 위상을 흔들리게 만들어 constellation을 퍼지게 만듭니다. 따라서 스펙트럼만 보면 잘 드러나지 않던 품질 저하가 constellation에서는 더 분명하게 보일 수 있습니다.

왜 VSA가 필요한가요?

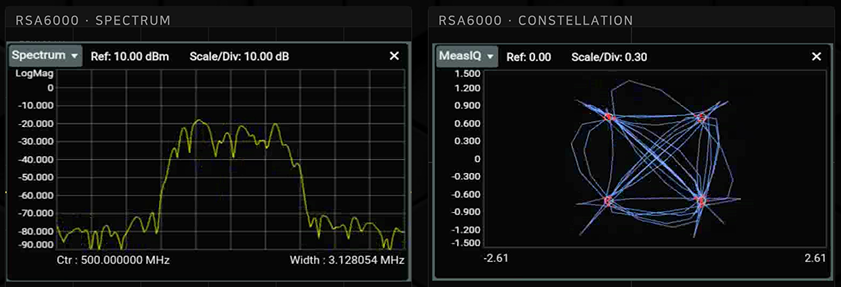

스펙트럼 분석은 에너지 분포를, VSA는 데이터 품질을 함께 봅니다

스펙트럼 분석은 기본적으로 에너지 분포를 보는 방식입니다. 반면 실제 디지털 통신 품질은 IQ 정확도와 심볼 오차에 의해 결정되는 경우가 많습니다. 그래서 스펙트럼 분석만으로는 통신 품질 판단이 어려운 상황이 생깁니다.

VSA는 IQ 기반으로 디지털 변조 신호를 분석합니다

VSA, 즉 Vector Signal Analysis는 IQ 기반으로 디지털 변조 신호를 분석하는 기능입니다. 단순히 전력만 보는 것이 아니라 constellation, EVM, IQ trajectory, symbol table 등을 통해 실제 통신 품질을 분석할 수 있습니다.

일반 스펙트럼 분석기가 RF 신호의 크기와 주파수를 본다면, VSA는 RF 신호 안에 담긴 데이터 품질과 변조 상태까지 함께 분석합니다.

자주 묻는 질문 FAQ

Q. 스펙트럼이 정상처럼 보이는데도 통신 품질이 다를 수 있나요?

그럴 수 있습니다. 스펙트럼 분석은 주파수와 전력 분포를 보여주지만, 실제 디지털 통신에서는 심볼이 얼마나 정확하게 전달되는지가 중요하므로 데이터 품질 차이가 남을 수 있습니다.

Q. 디지털 변조에서 Symbol은 무엇을 의미하나요?

디지털 통신에서는 여러 개의 Bit를 하나의 Symbol로 묶어서 전송합니다. 예를 들어 BPSK는 1bit, QPSK는 2bit 정보를 하나의 Symbol로 전달합니다.

Q. QAM은 왜 더 많은 데이터를 보낼 수 있나요?

QAM은 위상뿐 아니라 진폭도 함께 사용하기 때문입니다. 더 많은 심볼 위치를 사용할 수 있어 데이터 효율은 높아지지만, 심볼 간 간격이 좁아져 오차에 더 민감해질 수 있습니다.

Q. 왜 IQ와 constellation을 함께 봐야 하나요?

IQ는 RF 신호의 진폭과 위상을 2차원으로 표현하게 해주며, constellation은 심볼이 실제 어디에 위치하고 얼마나 흔들리는지 보여줍니다. 이를 통해 스펙트럼만으로 보이지 않는 품질 차이를 확인할 수 있습니다.

Q. VSA는 어떤 점에서 필요한가요?

VSA는 IQ 기반으로 디지털 변조 신호를 분석하는 기능입니다. constellation, EVM, IQ trajectory, symbol table 등을 통해 실제 통신 품질과 변조 상태를 함께 살펴볼 수 있습니다.
