디지털 변조 실전 측정 방법: VSA 설정과 EVM 해석을 실무 순서로 이해하기

디지털 변조 신호를 측정할 때 스펙트럼만으로는 통신 품질을 충분히 판단하기 어렵습니다. 실제 현업에서는 constellation이 깨지거나 Lock이 잡히지 않는 문제가 자주 발생하며, 이때는 RF 전력만이 아니라 복조 조건까지 함께 확인해야 합니다. 이번 콘텐츠에서는 RIGOL RSA6000의 VSA 모드를 기준으로 실전 설정 순서와 주요 해석 포인트를 정리해보겠습니다.

왜 VSA 설정은 스펙트럼 측정보다 더 까다로울까요?

RF 에너지 확인과 복조 해석의 차이

일반 GPSA 모드에서는 중심 주파수를 맞추면 신호 존재 여부를 어느 정도 확인할 수 있습니다. 하지만 VSA는 실제 디지털 변조 신호를 복조해서 constellation, IQ, EVM Error까지 해석하는 모드입니다. 따라서 설정이 조금만 어긋나도 EVM 증가나 Lock 실패로 바로 이어질 수 있습니다.

이 차이를 이해하면, 같은 신호라도 GPSA에서는 보이는데 VSA에서는 정상적으로 해석되지 않는 이유를 설명할 수 있습니다. 실무에서는 이 지점이 가장 흔한 혼동 포인트입니다.

RSA6000 VSA 모드에서는 어떤 화면과 메뉴를 봐야 하나요?

기본 구성 이해

RSA6000의 VSA 모드에서는 Frequency, AMPT, Meas Setup, Marker 메뉴를 중심으로 디지털 변조 신호를 분석합니다. 화면에는 Spectrum, Constellation, IQ, EVM Error 같은 View를 동시에 표시할 수 있어 설정과 결과를 함께 해석하기 좋습니다.

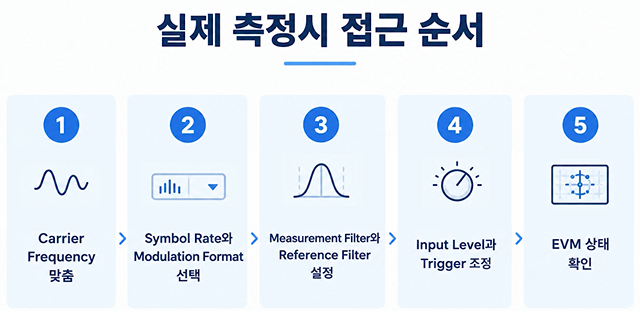

실제 측정에서는 보통 Carrier Frequency를 맞춘 뒤, Symbol Rate와 Modulation Format을 선택하고, Measurement Filter와 Reference Filter를 설정합니다. 이후 Input Level과 Trigger를 조정하고, 마지막으로 EVM 상태를 확인하는 순서로 접근합니다.

Carrier Frequency와 Symbol Rate는 왜 가장 먼저 확인해야 하나요?

Lock 안정성을 좌우하는 첫 번째 조건

Carrier Frequency

RSA6000에서는 FREQ 메뉴에서 Center Frequency를 설정할 수 있습니다. 이 값은 반드시 실제 Carrier 주파수에 정확하게 맞춰야 하며, Carrier Offset이 크면 constellation이 회전하거나 Lock이 불안정해질 수 있습니다.

Symbol Rate

Meas Setup에서 설정하는 Symbol Rate는 디지털 복조기의 기준 속도입니다. QPSK는 한 심볼당 2bit, 16QAM은 한 심볼당 4bit를 전달하므로, 복조 조건의 핵심 기준이 됩니다.

실제 송신기 Symbol Rate와 VSA의 설정이 다르면 constellation point가 흐트러지고 EVM이 증가하거나 Lock이 실패할 수 있습니다. 현업에서 가장 많이 발생하는 설정 오류 중 하나이므로 가장 먼저 의심해야 합니다.

Measurement Filter와 Alpha 값은 어떻게 해석해야 하나요?

디지털 복조 품질을 결정하는 필터 조건

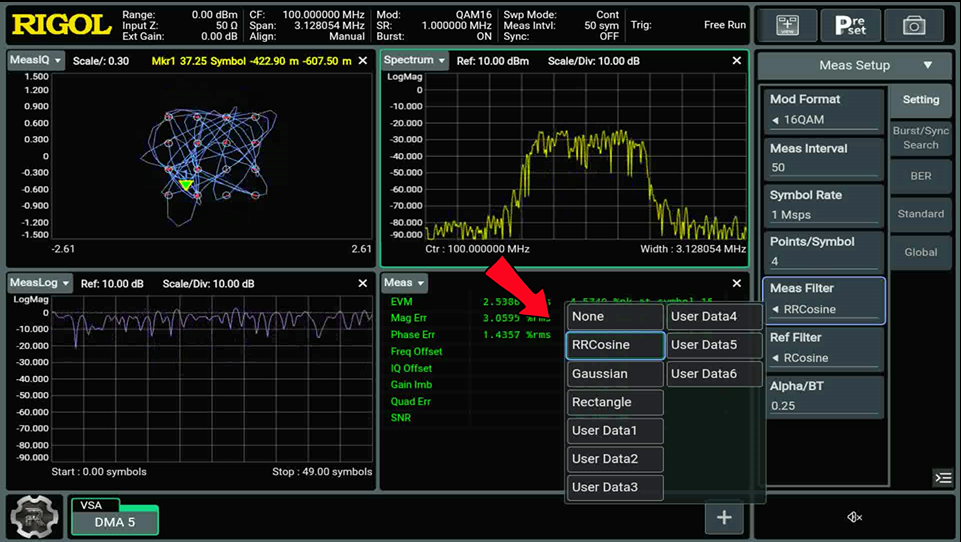

RSA6000에서는 Meas Filter에서 RRCosine, Gaussian, Rectangle 등의 필터를 선택할 수 있고, Ref Filter도 별도로 설정할 수 있습니다. 가장 많이 사용하는 필터 중 하나는 Root Raised Cosine, 즉 RRC Filter입니다.

디지털 통신에서는 심볼 간 간섭(ISI)을 줄이기 위해 이런 필터를 사용합니다. 여기서 중요한 값이 Alpha, 즉 Roll-off Factor입니다. Alpha가 작으면 대역폭 효율은 좋아지지만 필터가 더 날카로워져 타이밍 오차나 위상 오차에 민감해집니다. 반대로 Alpha가 크면 대역폭은 넓어지지만 시스템 안정성은 더 좋아집니다.

또한 Alpha 값이 작아질수록 스펙트럼 가장자리가 더 가파르게 떨어집니다. 즉 더 좁은 대역폭에 데이터를 넣을 수 있지만, 위상 노이즈나 타이밍 오차에는 더 민감해질 수 있습니다. 그래서 실제 LTE나 WiFi 같은 시스템에서는 표준에 맞는 Roll-off 값이 매우 중요합니다.

EVM은 어떤 의미이며 왜 핵심 품질 지표로 쓰일까요?

Constellation 오차를 수치로 읽는 방법

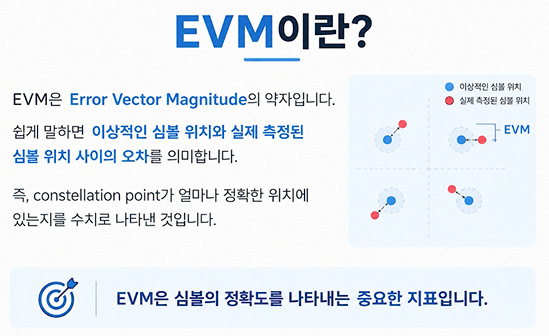

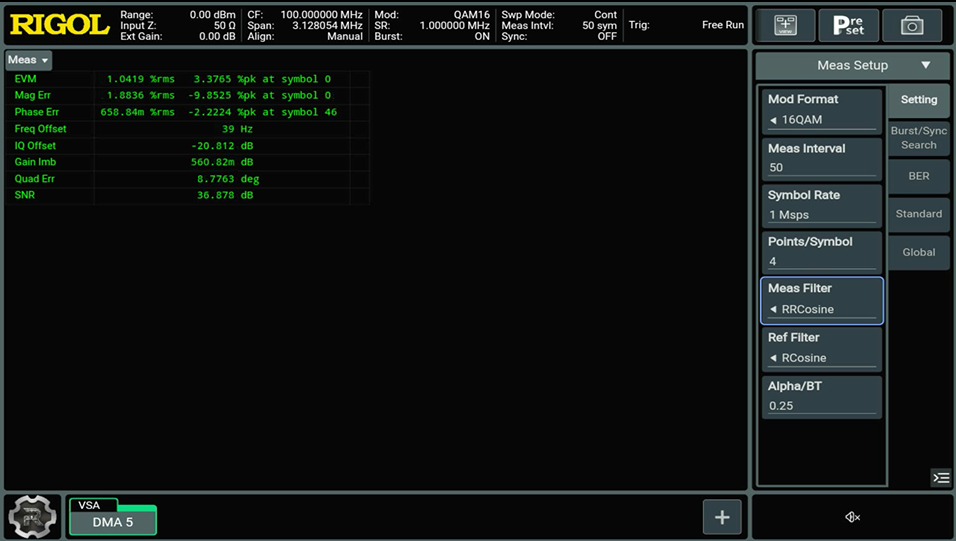

EVM은 Error Vector Magnitude의 약자입니다. 이상적인 심볼 위치와 실제 측정된 심볼 위치 사이의 오차를 의미하며, constellation point가 얼마나 정확한 위치에 모여 있는지를 수치로 보여줍니다.

EVM 값이 낮으면 통신 품질이 좋고, 반대로 EVM이 높을수록 BER 증가 가능성이 커집니다. 심한 경우 실제 통신 실패로 이어질 수 있기 때문에 LTE, WiFi, 5G 같은 디지털 통신에서는 EVM이 핵심 품질 지표로 사용됩니다.

실전에서 자주 만나는 VSA 문제는 어떻게 구분하나요?

증상별 트러블슈팅 접근

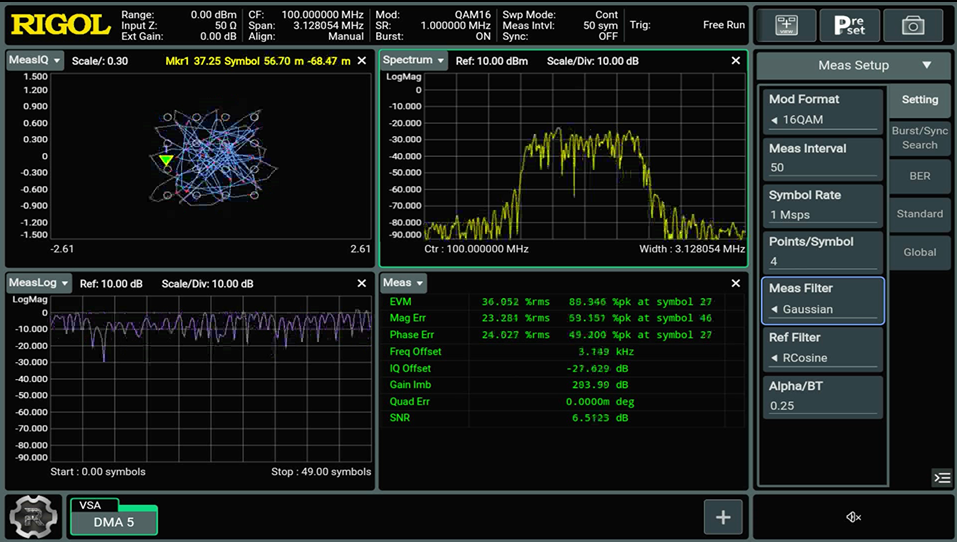

Measurement Filter를 송신 신호와 다르게 설정하면 constellation이 퍼지고 EVM이 증가할 수 있습니다. 이 경우 단순 RF 전력 문제가 아니라 디지털 복조 설정 mismatch 문제일 가능성이 큽니다.

입력 레벨도 중요합니다. Input Level을 과도하게 올리면 IF ADC가 saturation되면서 constellation이 찌그러지고 EVM이 증가할 수 있습니다. RSA6000에서는 AMPT 메뉴의 Range와 Ref Value를 이용해 입력 레벨을 적절히 조정해야 합니다.

Carrier Offset을 일부러 주면 constellation이 회전하는데, 이는 Frequency Error의 대표적인 모습입니다. 실제 송신기와 수신기의 Local Oscillator 오차나 Reference Clock 오차 때문에 발생할 수 있습니다.

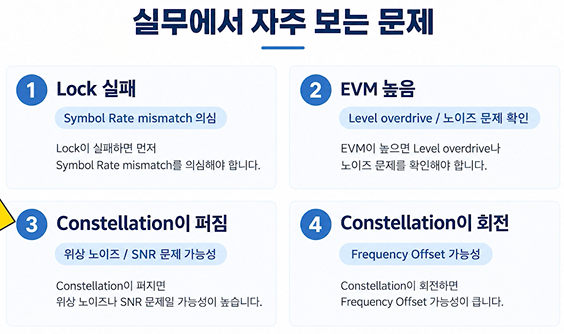

1. Lock 실패 시: Symbol Rate mismatch를 먼저 확인합니다.
2. EVM 증가 시: Level overdrive와 노이즈 문제를 점검합니다.
3. Constellation이 퍼질 때: 위상 노이즈 또는 SNR 저하 가능성을 확인합니다.
4. Constellation이 회전할 때: Frequency Offset 가능성을 우선 점검합니다.

실무에서는 어떤 순서로 VSA를 설정하면 좋을까요?

실전 측정 체크리스트

VSA는 단순히 RF 신호를 보는 장비가 아니라, 실제 디지털 통신 신호를 복조해 품질까지 분석하는 장비입니다. 따라서 Frequency, Symbol Rate, Filter, Trigger, Level을 이해해야만 제대로 된 측정이 가능합니다.

다음과 같은 순서로 접근하면 트러블슈팅 속도를 높일 수 있습니다.

• Carrier Frequency 설정
• Symbol Rate와 Modulation Format 설정
• Measurement Filter와 Reference Filter 설정
• Input Level과 Trigger 조정
• EVM과 constellation 상태 확인

자주 묻는 질문

VSA에서 constellation이 퍼지면 무조건 RF 출력 문제인가요?

그렇지 않습니다. Symbol Rate mismatch, Measurement Filter mismatch, 위상 노이즈, SNR 저하 등 복조 조건 문제가 원인일 수 있습니다. RF 전력만 보기보다 설정과 품질 지표를 함께 확인해야 합니다.

Alpha 값이 작으면 무조건 좋은 설정인가요?

Alpha가 작으면 대역폭 효율은 좋아질 수 있지만 필터가 더 날카로워져 타이밍 오차와 위상 오차에 민감해집니다. 따라서 시스템 표준에 맞는 값을 사용하는 것이 중요합니다.

왜 Input Level을 너무 높이면 EVM이 나빠지나요?

입력이 과도하면 IF ADC가 saturation되면서 constellation이 찌그러질 수 있습니다. RSA6000에서는 AMPT 메뉴의 Range와 Ref Value를 조절해 적정 레벨을 유지해야 합니다.

Carrier Offset은 화면에서 어떻게 보이나요?

Carrier Offset이 커지면 constellation이 회전하는 형태로 관찰될 수 있습니다. 이는 Frequency Error의 대표적인 증상으로, LO 또는 Reference Clock 오차를 함께 의심해볼 수 있습니다.

마무리

이번 강의에서는 RSA6000 VSA 모드에서 디지털 변조 신호를 실제로 어떻게 설정하고 해석하는지 살펴보았습니다. 핵심은 스펙트럼만 보는 것이 아니라 복조 조건까지 함께 맞춰야 한다는 점입니다.

Carrier Frequency, Symbol Rate, Measurement Filter, Alpha, Input Level, EVM을 순서대로 점검하면 Lock 실패와 품질 저하 문제를 훨씬 빠르게 해결할 수 있습니다.
