스펙트럼 분석기로 Carrier와 주변 주파수 성분을 보는 것만으로는 실제 변조 특성을 충분히 판단하기 어렵습니다. 아날로그 변조 분석에서는 신호가 몇 Hz로 변조되는지, AM의 변조 깊이는 몇 %인지, FM의 주파수 편이는 얼마인지까지 함께 읽어야 합니다.

ADM 모드는 무엇을 보는 기능인가요?

ADM은 Analog Demodulation의 약자로, RF Carrier에 실려 있는 아날로그 변조 정보를 복조해 분석하는 기능입니다. RSA6000에서는 AM, FM, PM 분석을 지원하며, 이번 강의에서는 가장 대표적인 AM과 FM을 중심으로 실습을 진행합니다.

AM은 Carrier의 진폭을 변화시키는 방식이고, FM은 Carrier의 주파수를 변화시키는 방식입니다. 따라서 두 방식은 같은 ADM 모드 안에서도 읽어야 하는 수치와 파형 해석이 달라집니다.

AM 신호는 어떻게 설정하고 해석하나요?

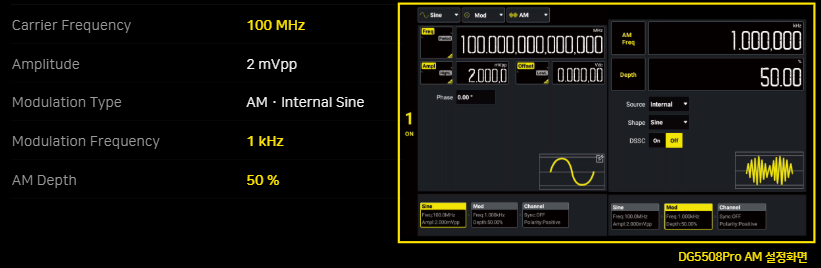

실습에서는 DG5508Pro에서 Carrier Frequency 100MHz, Amplitude 2mVpp로 설정하고, Modulation Type은 AM, Internal Sine, Modulation Frequency는 1kHz, AM Depth는 50%로 맞춥니다. 즉 100MHz Carrier의 진폭을 1kHz 속도로 50% 변조한 신호를 만든 것입니다.

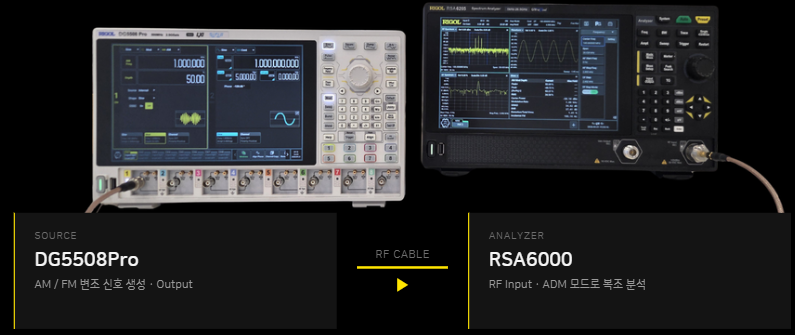

이 신호를 RF Cable로 RSA6000의 RF Input에 연결한 뒤, Mode/Meas에서 ADM을 선택하고 Measurement Type을 AM으로 적용합니다. 이후 Center Frequency를 100MHz로 맞춰 복조 기준 Carrier를 정확히 설정합니다.

AM에서 먼저 봐야 할 화면

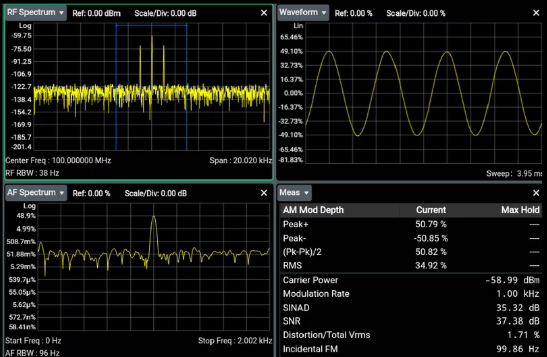

ADM에서는 RF Spectrum, AF Spectrum, Demodulation Waveform, Meas View를 함께 확인할 수 있습니다.

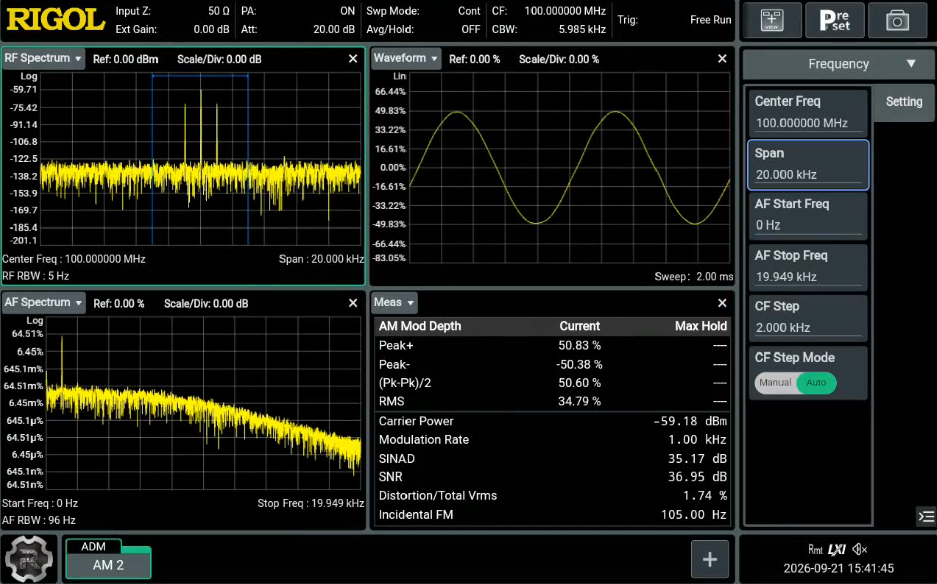

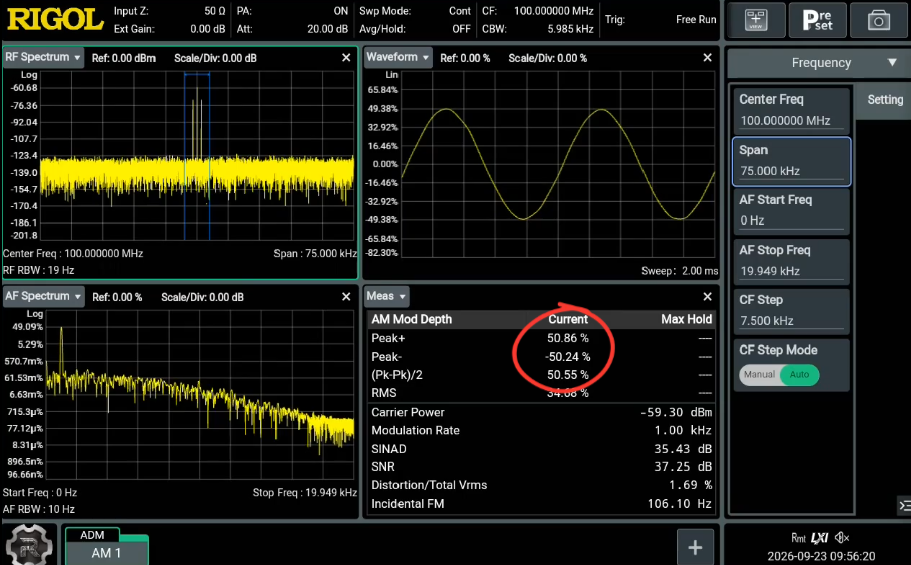

AM을 처음 사용할 때는 복잡한 항목을 모두 보기보다 Modulation Rate와 Modulation Depth에 집중하는 것이 좋습니다. Modulation Rate는 검출된 변조 주파수이므로 약 1kHz가 보여야 하고, Peak+, Peak-, (Pk-Pk)/2와 같은 값으로 실제 변조 깊이를 확인할 수 있습니다.

AM Depth를 바꾸면 어떤 변화가 보이나요?

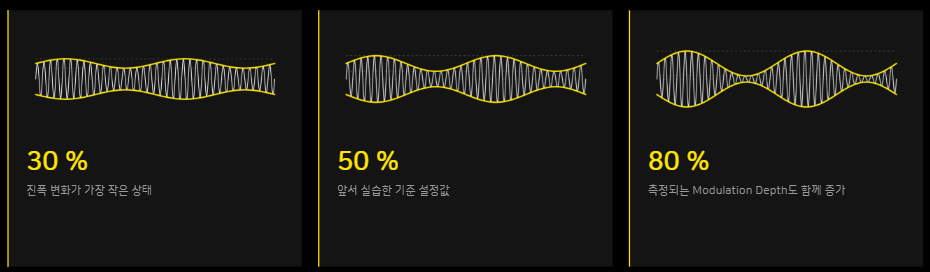

Carrier Frequency와 Modulation Frequency를 유지한 채 AM Depth만 30%, 50%, 80%로 바꾸면, 변조 속도는 그대로 유지되지만 진폭 변화의 폭이 달라집니다. 따라서 Demodulation Waveform과 Meas View에서 Depth 증가에 따라 측정값도 함께 증가하는지를 확인할 수 있습니다.

이 과정은 AM에서 Modulation Frequency와 Modulation Depth가 서로 다른 의미를 가진다는 점을 이해하는 데 매우 중요합니다.

FM 신호는 AM과 무엇이 다른가요?

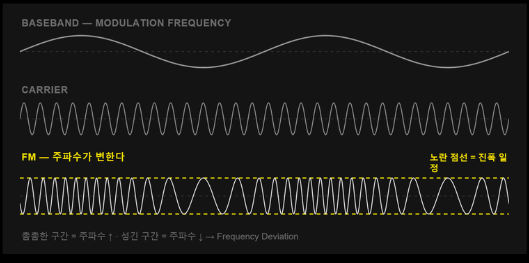

FM에서는 Carrier의 진폭이 아니라 주파수가 변합니다. 실습에서는 DG5508Pro에서 Carrier Frequency 100MHz, Amplitude 2mVpp, Modulation Type FM, Internal Sine, Modulation Frequency 1kHz, Frequency Deviation 10kHz로 설정합니다.

이후 RSA6000의 Measurement Type을 FM으로 바꾸고, Center Frequency는 동일하게 100MHz로 유지합니다. 전체 흐름은 AM과 비슷하지만, 이번에는 Carrier의 진폭 변화가 아니라 주파수 변화를 복조한다는 점이 핵심입니다.

FM에서 확인할 핵심 값

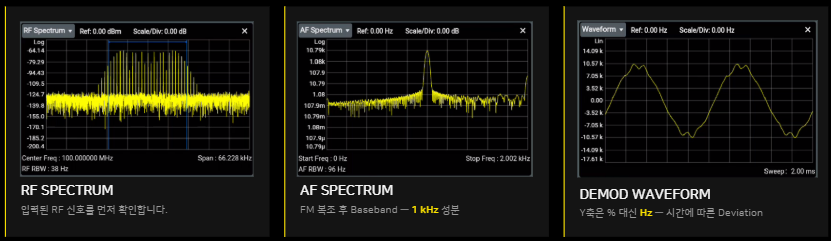

FM에서도 RF Spectrum으로 입력 신호를 확인하고, AF Spectrum으로 복조된 Baseband 주파수 성분을 확인합니다. Demodulation Waveform에서는 시간에 따른 Frequency Deviation을 Hz 단위로 볼 수 있고, Meas View에서는 Modulation Rate와 Frequency Deviation을 우선적으로 읽습니다.

또한 Carrier Freq Error를 통해 설정한 Center Frequency와 실제 검출된 Carrier Frequency 차이를 점검할 수 있습니다. 따라서 FM에서는 변조 속도와 변조 폭을 분리해서 해석하는 습관이 중요합니다.

ADM 측정은 어떤 순서로 보면 좋을까요?

1. Carrier Frequency를 정확히 맞춥니다.
2. AM 또는 FM Measurement Type을 선택합니다.
3. RF Spectrum에서 입력 RF 신호를 확인합니다.
4. AF Spectrum에서 복조된 주파수 성분을 확인합니다.
5. Demodulation Waveform에서 시간 변화를 봅니다.
6. Meas View에서 Modulation Rate, Depth, Deviation을 수치로 확인합니다.

이 순서를 기억하면 ADM을 처음 사용할 때도 화면 의미를 훨씬 빠르게 파악할 수 있습니다.

자주 묻는 질문

AM과 FM은 어떤 값이 가장 중요한가요?

AM에서는 Modulation Depth와 Modulation Rate를 먼저 보면 됩니다. FM에서는 Modulation Rate와 Frequency Deviation을 중심으로 읽는 것이 좋습니다.

AF Spectrum은 왜 중요한가요?

AF Spectrum은 RF Carrier를 복조한 뒤 남는 Baseband 성분을 보여줍니다. 예시 설정처럼 1kHz 변조를 넣었다면 복조 후에도 1kHz 성분이 보이는지 확인할 수 있습니다.

FM에서 Y축 단위가 AM과 다른 이유는 무엇인가요?

AM은 Carrier 진폭 변화를 보기 때문에 % 단위의 Depth로 읽고, FM은 Carrier 주파수 변화량을 보기 때문에 Hz 단위의 Frequency Deviation으로 읽습니다.

ADM은 어떤 상황에서 유용한가요?

변조 신호를 단순히 스펙트럼으로 보는 것이 아니라, 변조 속도와 변조량을 수치로 확인해야 할 때 유용합니다. 교육·검증·기본 트러블슈팅 단계에서 특히 효과적입니다.

마무리

이번 강의에서는 AM과 FM 신호를 직접 생성하고, RSA6000의 ADM 기능으로 복조 및 분석하는 흐름을 정리했습니다. 핵심은 신호 발생기에서 설정한 Modulation Frequency, Modulation Depth, Frequency Deviation이 분석기에서 어떤 값으로 나타나는지를 연결해서 이해하는 것입니다.

결국 ADM은 단순히 RF 신호를 보는 기능이 아니라, 아날로그 변조 정보를 실제 측정값으로 수치화하는 분석 기능이라고 볼 수 있습니다.
