VNA 교정은 기본 제공 캘리브레이션 키트만으로 끝나는 경우도 많지만, 실제 현장에서는 그렇지 않은 상황이 자주 생깁니다. 비표준 커넥터를 쓰거나, PCB 내부 전송선로를 기준면으로 삼아야 하거나, 외부 THRU를 연결할 수 없는 non-insertable DUT를 다루는 경우에는 기본 preset kit만으로는 한계가 있습니다. 이런 상황에서는 Custom Calibration Kit를 직접 정의해 측정 환경에 맞는 교정 모델을 구성해야 합니다.

왜 Custom Calibration Kit가 필요한가

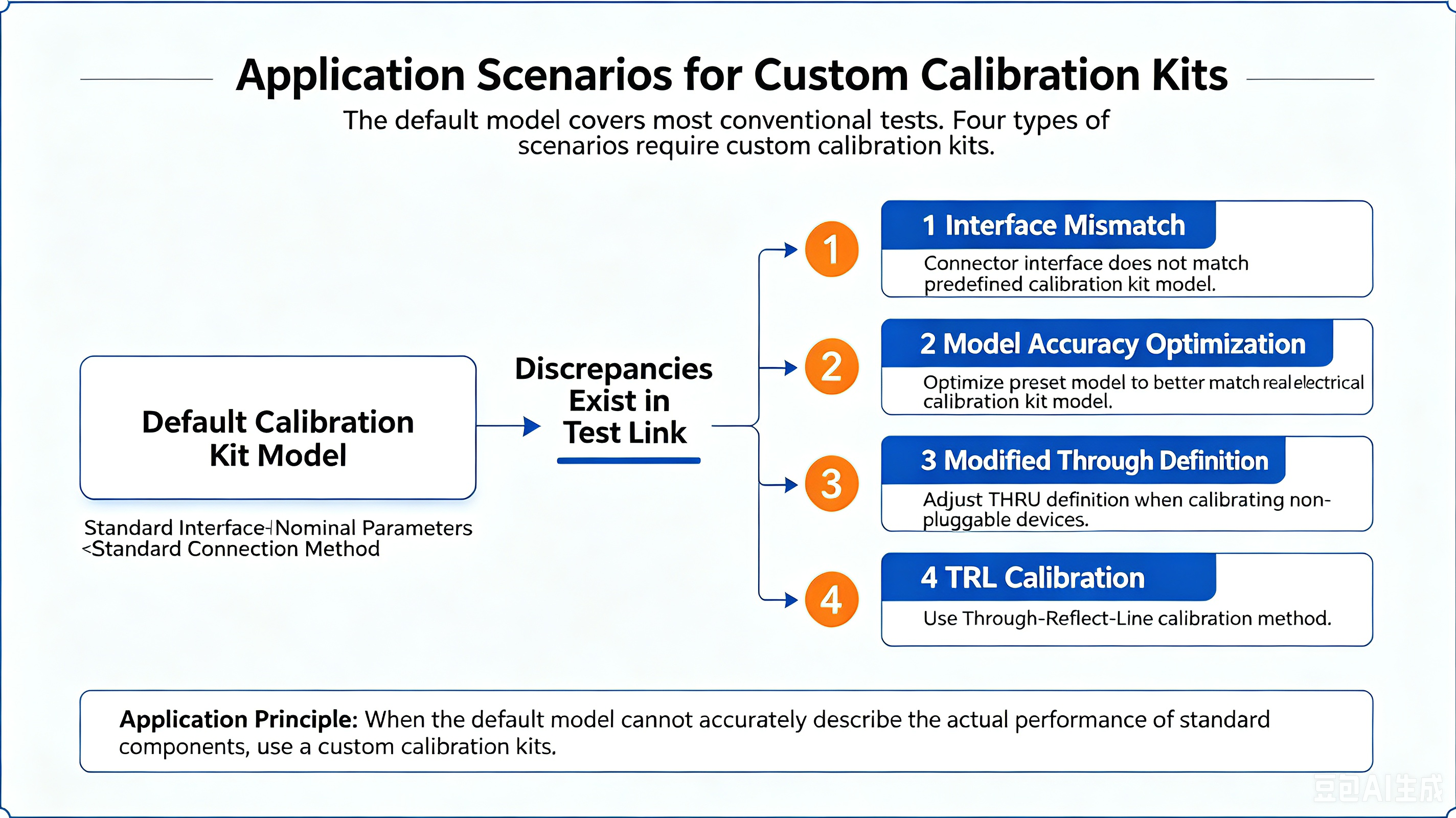

이유는 크게 네 가지로 정리할 수 있습니다. 첫째, 장비에 미리 등록된 calibration kit 모델과 실제 사용하는 connector interface가 맞지 않을 수 있습니다. 둘째, 기본 preset은 이상적인 파라미터를 기준으로 하기 때문에, 아주 높은 정확도가 필요한 측정에서는 실제 표준의 전기적 특성을 더 잘 반영한 custom model이 필요할 수 있습니다. 셋째, RF chip이나 PCB 내장 trace처럼 non-insertable DUT는 외부 THRU 표준을 그대로 쓰기 어려워 THRU 정의를 수정해야 할 수 있습니다. 넷째, microstrip이나 stripline 같은 planar transmission line 환경에서는 SOLT보다 TRL이 더 적합할 수 있습니다.

즉 이 기능은 특수한 사용자를 위한 부가 기능이라기보다, 표준 키트로 커버되지 않는 실측 환경을 VNA 안에 정식 모델로 등록해 쓰는 기능에 가깝습니다.

어떤 표준을 직접 정의해야 하나

Custom Cal Kit에서 다루는 기본 mechanical standard는 Open, Short, Load, Through입니다. 여기에 TRL 교정을 위해 Line과 Reflect 개념이 추가됩니다. 각 standard를 등록할 때는 이름만 넣는 것이 아니라 다음과 같은 전기적/기계적 정보를 함께 입력해야 합니다.

• Standard ID, Label, Description

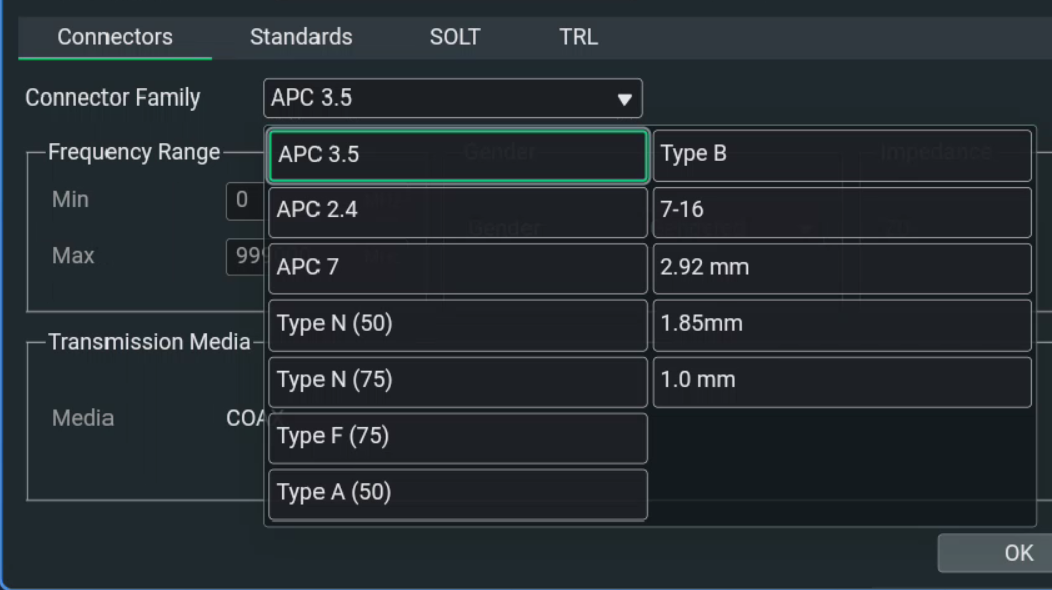

• Connector type과 gender
• Frequency Range Min / Max
• Delay, Loss, Z0
• Open용 C0/C1/C2/C3, Short용 L0/L1/L2/L3 같은 전용 파라미터

즉 custom kit를 만든다는 것은 단순히 인터페이스 이름을 추가하는 일이 아니라, calibration standard의 electrical model을 장비 안에 정의하는 작업입니다.

실제 등록 절차는 어떻게 진행되나

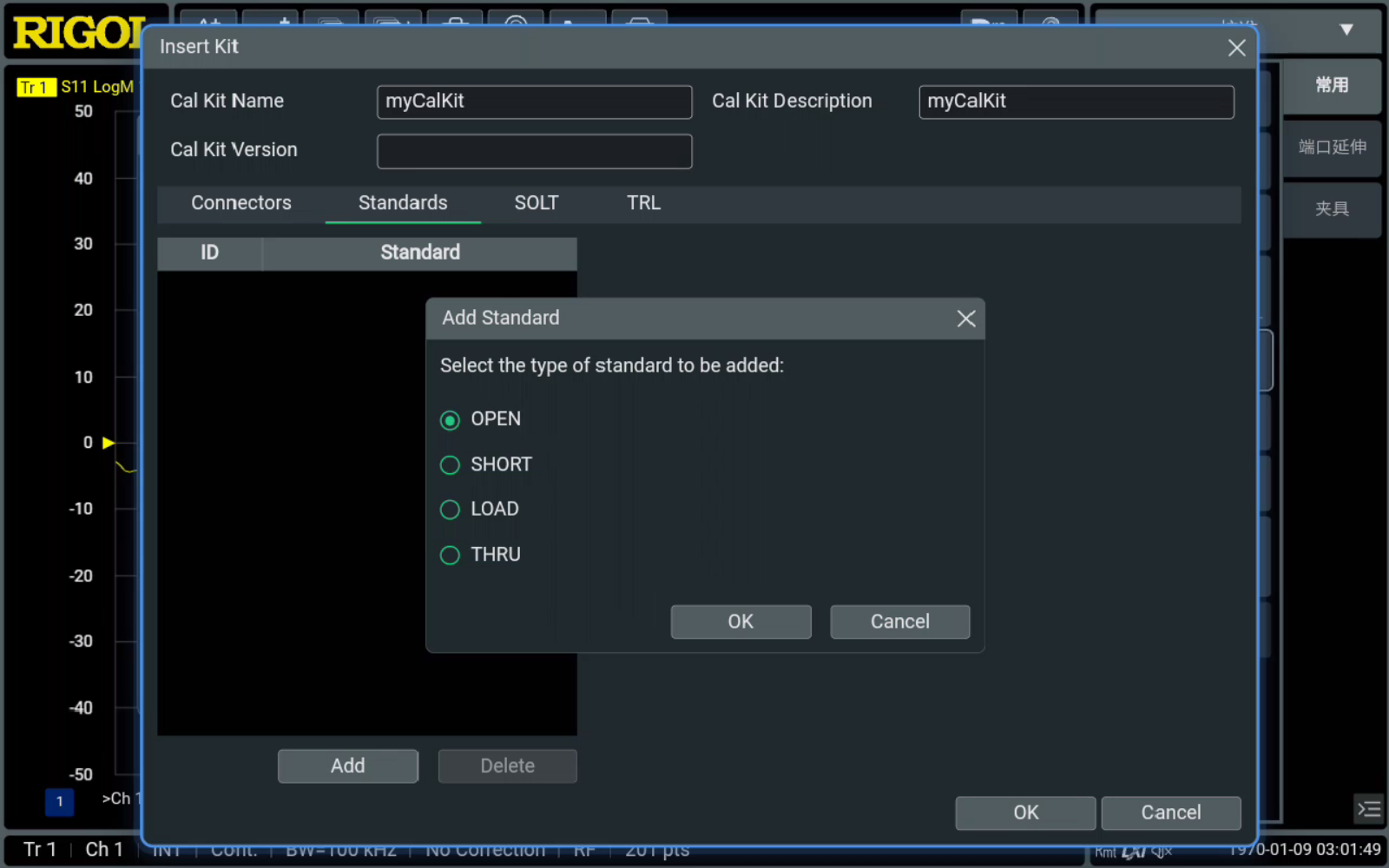

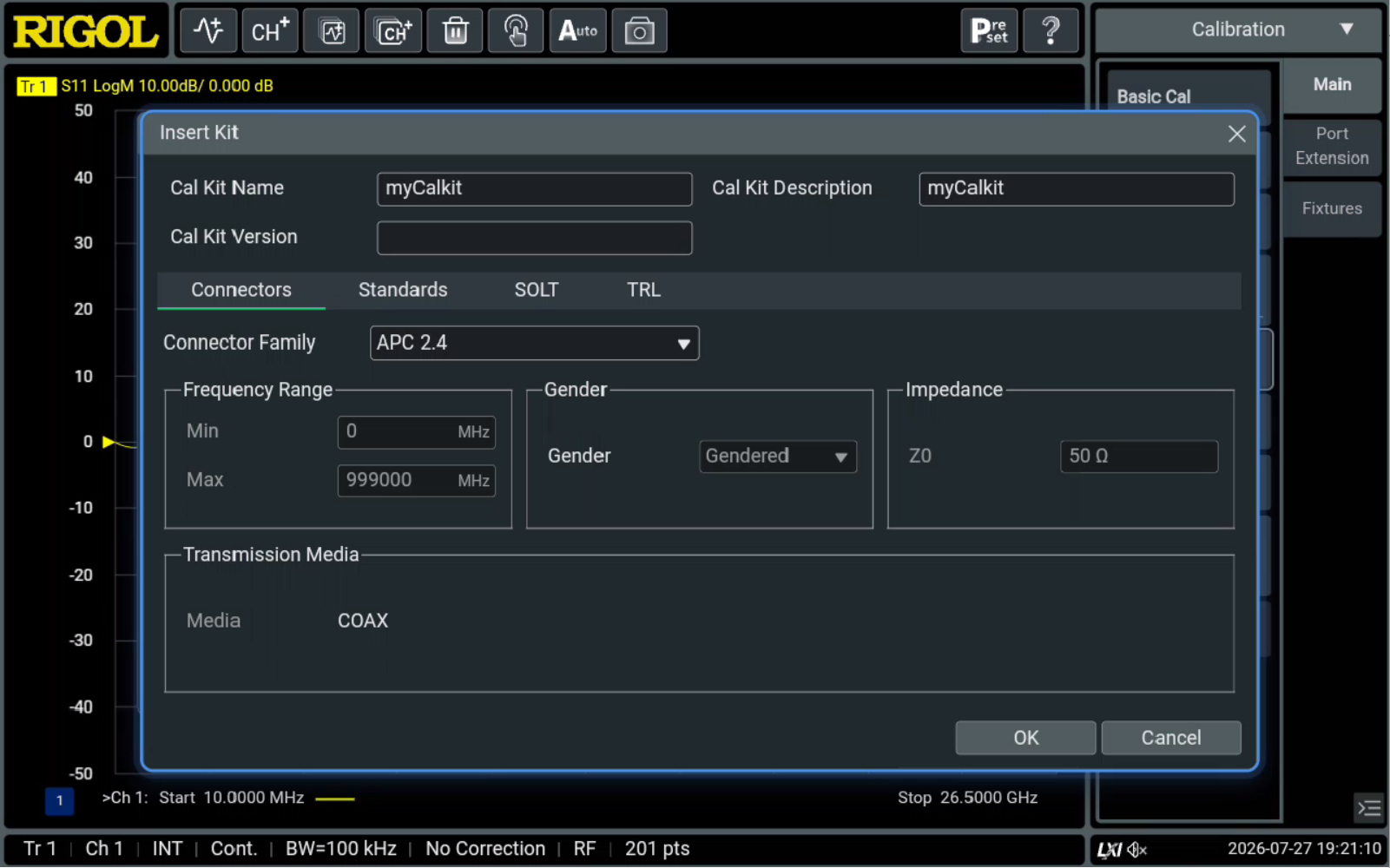

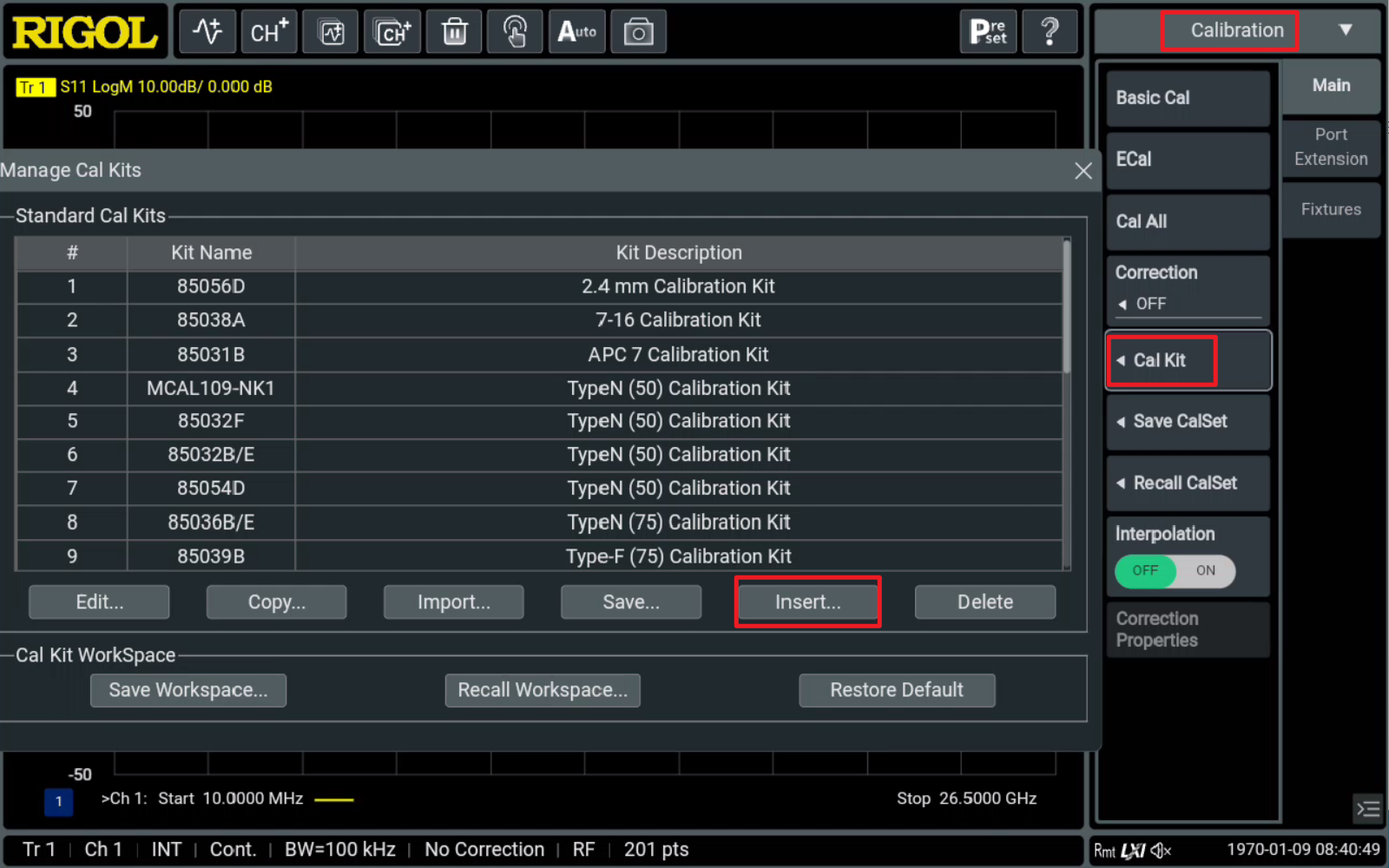

새로운 키트는 Calibration → Cal Kit → Insert Kit 경로에서 추가합니다. Connector Family를 선택해 kit를 만든 뒤, Edit 화면에서 standard를 하나씩 추가하는 방식입니다. 각 standard마다 connector, frequency range, delay, loss, Z0 등을 채워 넣어야 하며, 이후에는 이 standard들을 SOLT 또는 TRL 그룹에 맞게 바인딩해야 실제 교정에 사용할 수 있습니다.

이때 중요한 포인트는 “standard를 추가한 것”과 “교정 방식에 맞게 그룹을 완성한 것”이 다르다는 점입니다. 실제 오류는 파라미터 자체보다 grouping 누락에서 더 자주 발생합니다.

SOLT와 TRL은 왜 구성 방식이 다른가

SOLT에서는 SA, SB, SC와 Forward/Reverse transmission·match 그룹을 적절히 매핑해야 합니다. TRL에서는 THRU, REFLECT, LINE, MATCH 그룹을 구성해야 하고, 특히 LINE standard의 delay 같은 파라미터가 실제 기준면 정의에 직접 연결됩니다.

Missing LINE/REFLECT 오류는 대표적인 TRL 설정 문제입니다. 이는 TRL tab에서 그룹 바인딩을 하지 않았거나 LINE delay를 0으로 설정했을 때 발생할 수 있습니다. 즉 TRL은 표준 추가보다 그룹 구성 개념을 제대로 이해하는 것이 더 중요합니다.

PCB 기반 TRL 예시는 왜 실무적일까

self-made PCB standard를 이용한 TRL 예시는 특히 실무적입니다. microstrip이나 stripline 기반 시험에서는 상용 coaxial cal kit를 그대로 적용하기 어렵기 때문에, PCB 상의 Open, Line, Thru 구조를 기준 표준으로 정의해 systematic error를 제거해야 할 수 있습니다.

이때는 substrate의 dielectric constant, trace length, edge parasitic 같은 요소를 반영해 parameter를 입력하고, 이후 rigolTRL 같은 이름으로 kit를 저장해 Basic Calibration에서 호출합니다. 결국 중요한 것은 이론 설명보다도, 현장에 맞는 custom reference plane을 직접 만드는 절차를 이해하는 일입니다.

이런 분께 추천합니다

• 표준 calibration kit로 커버되지 않는 커넥터나 픽스처 환경을 다루는 엔지니어
• PCB, on-board, non-insertable DUT 교정을 직접 설계해야 하는 테스트 담당자
• TRL 기반 고정밀 측정을 장비 내부 모델로 정리하고 싶은 사용자

비표준 인터페이스나 PCB 기반 기준면을 다뤄야 한다면, custom calibration kit를 장비 안에서 얼마나 정확히 모델링하느냐가 측정 신뢰도를 좌우합니다.

FAQ

왜 custom calibration kit가 필요한가요?

비표준 connector, 고정밀 보정, non-insertable DUT, PCB 기반 TRL 환경처럼 preset kit로 커버되지 않는 상황이 있기 때문입니다.

kit를 만들었는데 Basic Calibration 목록에 보이지 않으면 어떻게 하나요?

저장 여부, connector 일치 여부, standard 주파수 범위가 현재 sweep 범위를 커버하는지 확인해야 합니다.

TRL에서 Missing LINE/REFLECT 오류가 나는 이유는 무엇인가요?

TRL tab에서 group binding을 하지 않았거나 LINE delay를 0으로 설정한 경우가 대표적입니다.
