필터와 안테나는 RF 시스템에서 가장 자주 만나는 수동소자입니다. 그런데 두 소자는 모두 “잘 동작한다”는 표현만으로는 평가하기 어렵습니다. 실제로는 삽입 손실, 반사 손실, VSWR, 대역폭, 중심 주파수, Q 같은 수치를 함께 봐야 하고, 이때 가장 유용한 장비가 VNA입니다. 여기서는 필터와 안테나 측정을 각각 어떤 기준으로 접근하면 되는지 핵심 흐름을 정리합니다.

왜 RF 수동소자(passive component) 평가에 VNA가 필요한가

VNA는 amplitude뿐 아니라 phase까지 포함한 S-parameter를 측정해 주파수 응답을 더 완전하게 보여줍니다. 필터는 통과 대역과 저지 대역의 특성이 중요하고, 안테나는 matching 상태와 공진점이 중요하므로 단순 파워 측정보다 S-parameter 기반 계측이 훨씬 해석력이 좋습니다.

특히 개발 검증, 생산 테스트, 입고 검사처럼 같은 DUT를 반복 비교해야 하는 환경에서는 이런 정량 평가 체계가 필수에 가깝습니다.

무슨 파라미터를 읽어야 소자 특성이 보일까

대표 파라미터를 정리해 보면, 필터나 2포트 수동소자에서는 보통 S21 기반 Insertion Loss, S11/S22 기반 Return Loss, 3 dB bandwidth, Loaded Q를 함께 봅니다. 안테나처럼 1포트 DUT에서는 S11, Return Loss, VSWR, 그리고 -10 dB 기준 매칭 대역폭이 핵심입니다.

• IL(Insertion Loss): 신호가 DUT를 통과하며 얼마나 줄어드는지
• RL(Return Loss): 포트 반사가 얼마나 작은지, 즉 매칭이 얼마나 좋은지
• VSWR(Voltage Standing Wave Ratio): 매칭 상태를 다른 방식으로 읽는 지표
• BW(Bandwidth): 통과 대역 또는 조건을 만족하는 주파수 폭
• Loaded Q: 중심 주파수 대비 대역폭으로 읽는 선택도 지표
• Shape Factor: 필터 에지 선택도 평가에 유용한 지표

사례 1: 4.26 GHz 대역통과필터는 어떻게 측정하나

필터 측정 예시에서는 2포트 VNA를 사용하고, sweep range를 1.0~9.0 GHz로 설정한 뒤 1001 points, IFBW 10 kHz, power -5 dBm 조건에서 S11, S21, S22를 함께 확인합니다. 이후 full two-port calibration을 수행하고 calibration plane을 케이블 끝단까지 확장한 상태에서 DUT를 연결합니다.

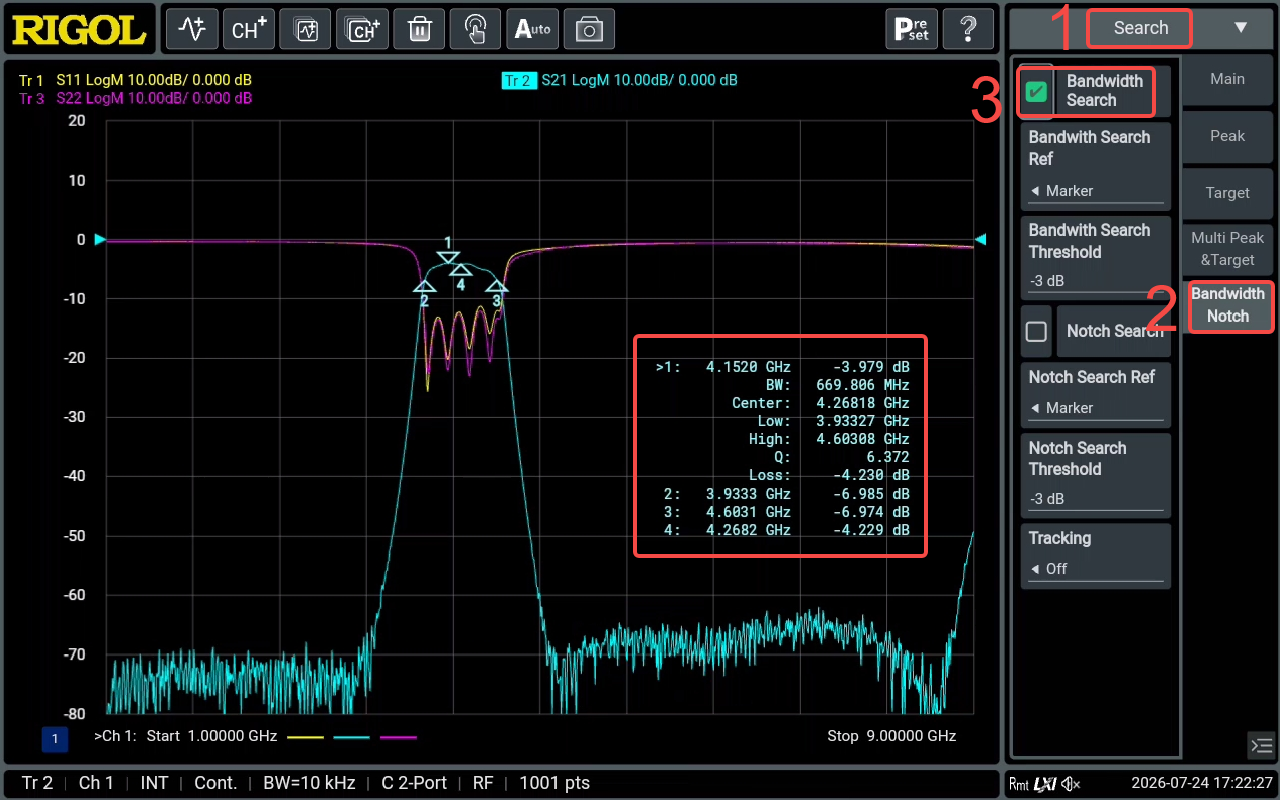

이후 Search → Bandwidth Search를 사용해 3 dB bandwidth와 center, low/high cutoff, Q, loss를 읽습니다. 전형적인 결과 예시로는 BW 676.770 MHz, Center 4.26930 GHz, Low 3.93091 GHz, High 4.60768 GHz, Q 6.308, Loss -4.217 dB 정도를 확인할 수 있습니다.

이 흐름은 필터를 단순히 통과/불통과로 보는 것이 아니라, 얼마나 넓은 passband를 가지는지와 선택도가 어느 정도인지까지 동시에 판단하게 해줍니다.

사례 2: 2.4 GHz 안테나는 어떻게 접근이 달라질까

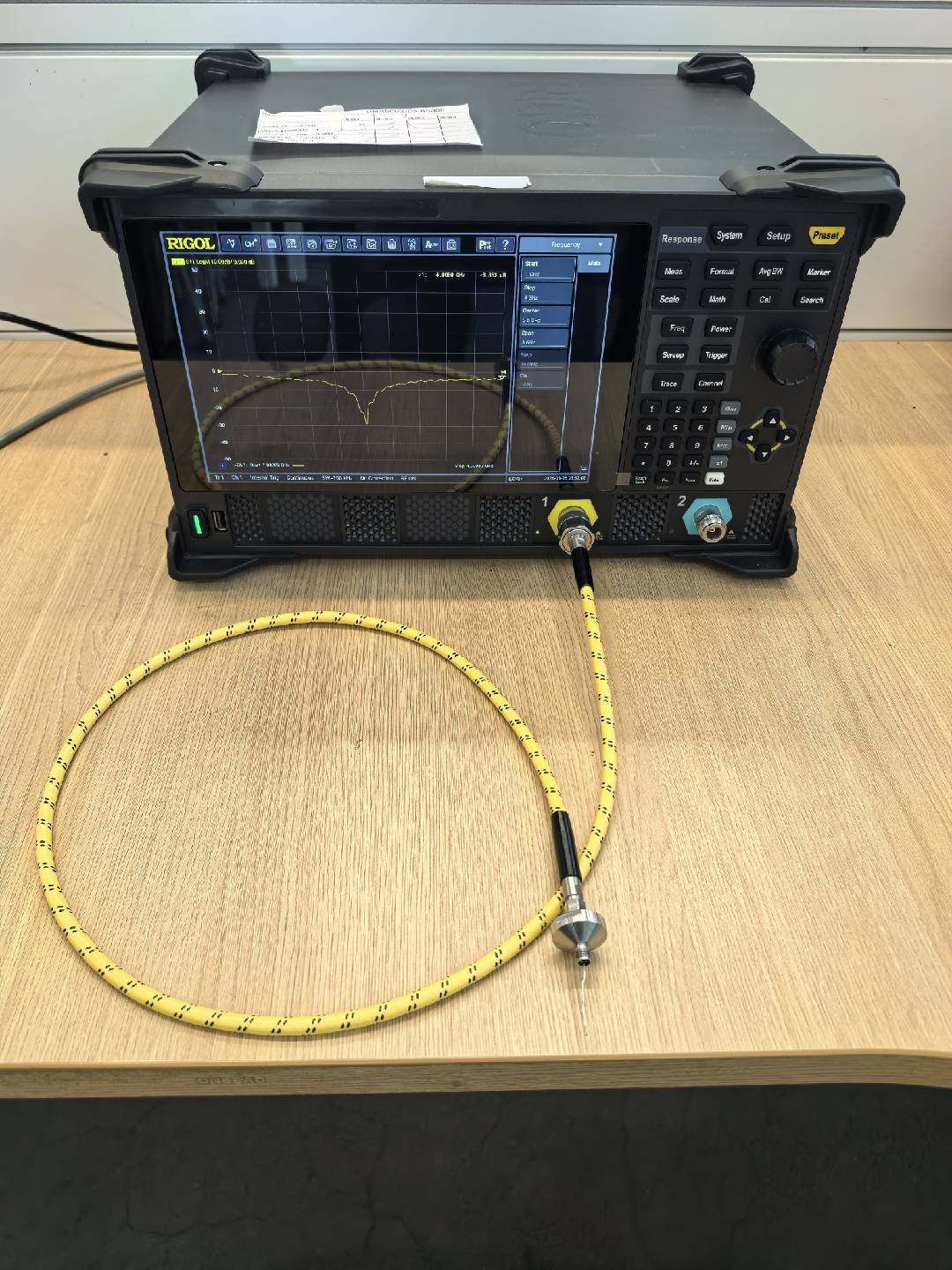

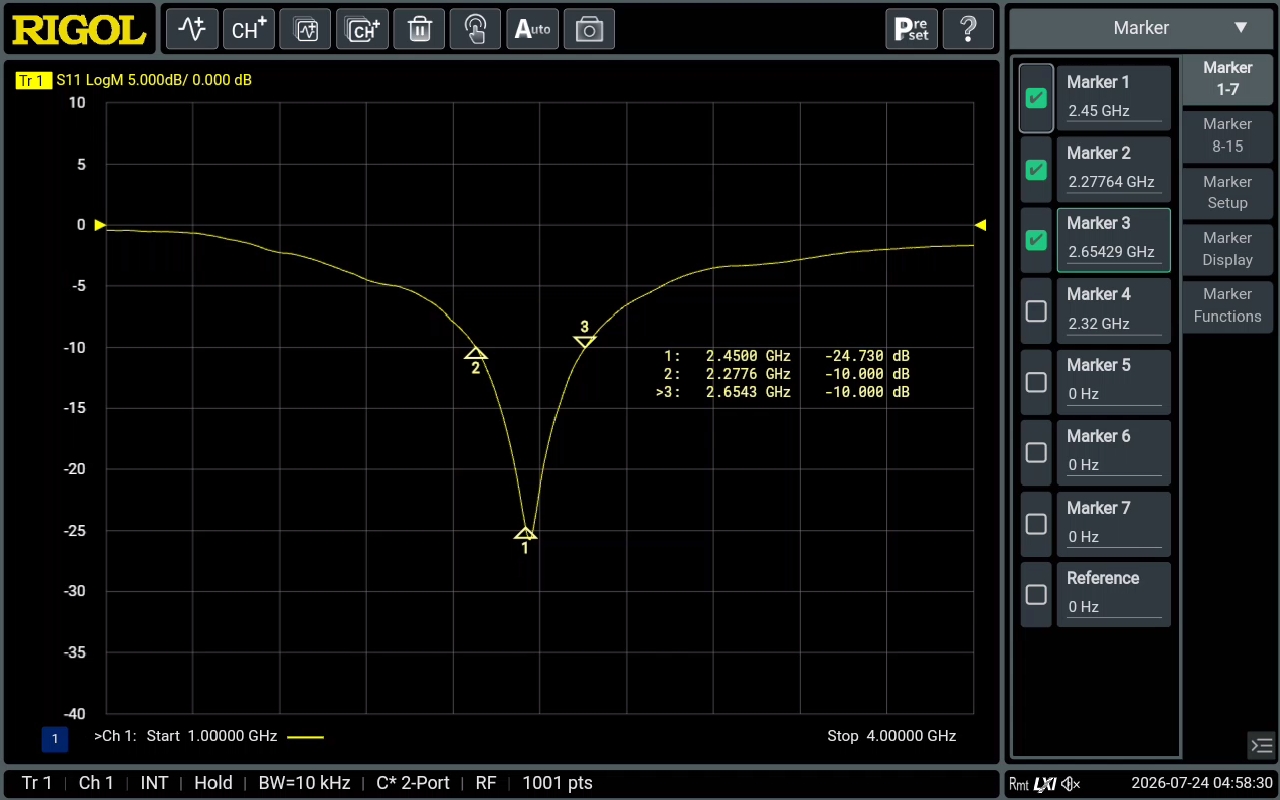

안테나는 1포트 S11 측정이 중심입니다. 대표적인 예시로는 1.0~4.0 GHz sweep, 1001 points, IFBW 1 kHz, power -5 dBm 조건에서 one-port calibration을 수행한 뒤 Cursor 1을 2.45 GHz에 두고, Target Search 기능으로 -10 dB 좌우 지점을 찾아 매칭 대역폭을 읽는 방식이 많이 쓰입니다.

필터와 다르게 안테나는 insertion loss보다 reflection 특성, 공진점, impedance matching bandwidth가 더 중요한 판단 기준이 됩니다. 또한 주변 금속체나 인체 간섭이 결과에 직접 영향을 줄 수 있어, 측정 환경 관리가 더욱 민감합니다.

오차를 줄이려면 무엇을 조심해야 하나

오차 제어 포인트도 분명합니다. interface가 바뀌면 재교정이 필요하고, calibration 이후 cable routing을 고정해야 하며, connector는 torque wrench로 적절히 체결해야 합니다. unused port는 50 Ω termination을 사용하는 것이 좋고, high-Q DUT는 더 많은 sweep points와 더 좁은 IFBW가 필요합니다.

특히 deep stopband나 low insertion loss를 측정할 때는 IFBW를 줄이고 averaging을 적용해 dynamic range를 확보하는 것이 중요합니다.

이런 분께 추천합니다

• 필터와 안테나를 한 장비에서 체계적으로 평가하려는 엔지니어
• 데이터시트 수치와 실측 결과를 비교해야 하는 품질 담당자
• 수동소자 측정 절차를 표준화하려는 테스트 엔지니어

FAQ

수동소자 측정에서 가장 먼저 봐야 하는 파라미터는 무엇인가요?

DUT 종류에 따라 다르지만 필터는 S21 기반 IL과 bandwidth, 안테나는 S11 기반 RL/VSWR와 -10 dB 대역이 우선입니다.

필터와 안테나 측정은 왜 calibration 방식이 다른가요?

필터는 2-port 전송 특성까지 봐야 하고, 안테나는 보통 1-port reflection 특성이 핵심이기 때문입니다.

high-Q DUT는 왜 sweep point와 IFBW 설정이 더 중요한가요?

공진 폭이 좁아 cutoff와 resonance를 충분히 해상해야 하므로 더 촘촘한 sweep과 낮은 IFBW가 필요합니다.
