VNA 데이터 Export와 Touchstone 후처리 가이드
DNA 시리즈 VNA에서 Touchstone SNP 파일을 저장할 때는 단순히 저장 버튼만 누르는 것으로 끝나지 않습니다. 어떤 채널이 활성화되어 있는지, Correction이 켜져 있는지, math나 fixture 설정이 적용되어 있는지에 따라 저장된 결과가 달라질 수 있습니다. 여기서는 SNP export의 의미와 후처리 체크포인트를 실무 관점에서 바로 정리하겠습니다.
왜 SNP export를 정확히 이해해야 할까요?
Touchstone 파일은 VNA 화면을 통째로 저장하는 상태 파일이 아닙니다. 현재 Active Measurement 채널에서 얻은 주파수 축과 복소수 S-parameter 결과를 표준 텍스트 형식으로 저장하는 교환용 데이터입니다. 그래서 ADS, Microwave Office, MATLAB RF Toolbox, Python scikit-rf 같은 외부 도구로 넘기기에는 매우 편리하지만, 저장 순간의 측정 조건을 제대로 이해하지 못하면 후처리에서 해석 오류가 생길 수 있습니다.
- .s1p / .s2p / .s4p: 포트 수에 따라 저장되는 Touchstone 확장자
- Active Measurement 기반: 현재 활성 채널의 데이터가 저장됨
- Correction ON 권장: 보정된 DUT 데이터를 남기기 위한 기본 조건
- Display chain 영향: math, delay, fixture 설정이 export 결과에 반영될 수 있음
저장 전에 꼭 확인해야 할 준비
Export 전에 완전한 N-port calibration을 마치고 Correction을 활성화해 두는 편이 안전합니다. 또한 Single sweep을 실행한 뒤 채널이 Hold 상태에 들어간 것을 확인해야, 아직 끝나지 않은 sweep 때문에 불완전한 데이터가 저장되는 일을 줄일 수 있습니다.
- 사용하는 포트 calibration 완료
- Correction ON 상태 확인
- 최종 sweep 조건, 포인트 수, 파워, IFBW 확정
- 필요 없는 display용 math trace 비활성화 검토
- Trigger → Single 후 Hold 상태 확인
저장과 불러오기 절차는 어떻게 되나요?

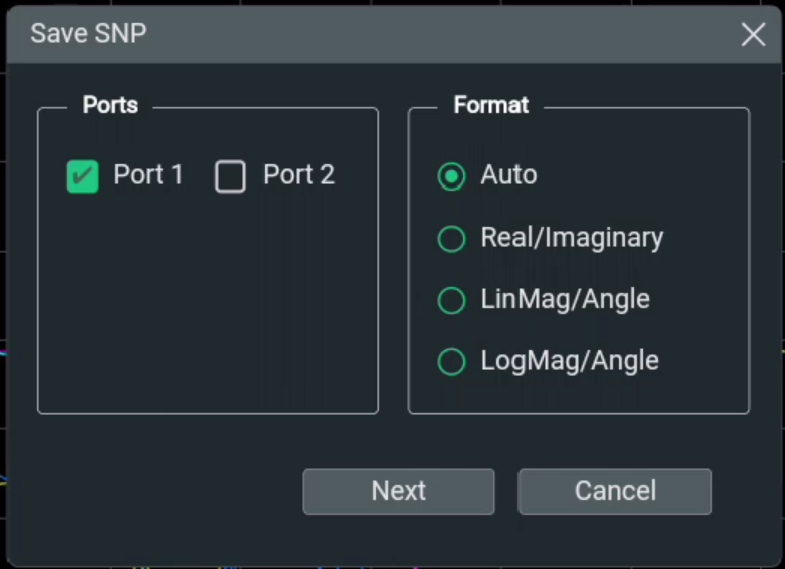

장비에서 SNP 저장은 [Save&Recall] → [Save] → [Save SNP…] 경로로 들어갑니다. 여기서 저장할 포트를 선택하면 1포트는 s1p, 2포트는 s2p, 4포트는 s4p처럼 확장자가 자동으로 정해집니다. 저장 형식은 Auto, RI, LinMag/Angle, LogMag/Angle 중에서 선택할 수 있습니다.

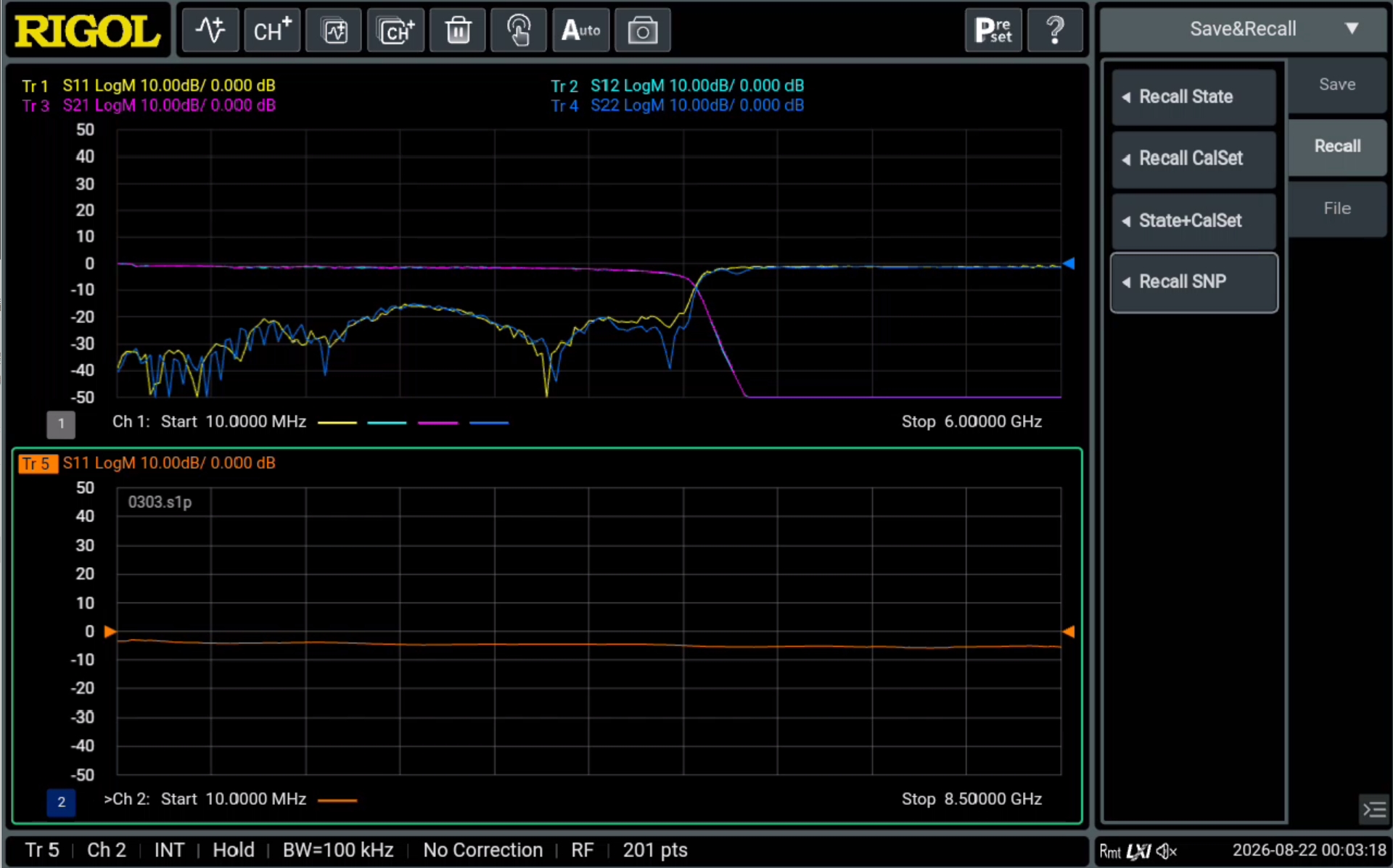

불러오기는 [Save&Recall] → [Recall] → [Recall SNP]로 진행하며, 장비는 로드한 SNP 전용 새 window와 channel을 자동으로 만들어 trace를 표시합니다. 또한 [Calibration] → [Fixtures] → [Port Match] 경로에서는 s2p 파일을 fixture 정의로 가져와 embedding/de-embedding에 활용할 수 있습니다.
Touchstone 파일에서 꼭 봐야 할 구조
SNP 파일은 텍스트 파일이므로 메모장에서도 열 수 있습니다. 실무에서 가장 먼저 확인할 부분은 #로 시작하는 option line입니다.
| 항목 | 의미 | 예시 |
|---|---|---|
| 주파수 단위 | Hz / kHz / MHz / GHz | Hz |
| 파라미터 종류 | S-parameters | S |
| 데이터 형식 | RI / MA / DB | RI |
| 기준 임피던스 | Reference impedance | R 50 |
대표 예시는 #Hz S RI R 50입니다. 또한 s2p 파일은 수학적 행렬 순서가 아니라 관례적으로 S11, S21, S12, S22 순서를 사용하므로, 외부 툴에서 포트 순서를 해석할 때 이 부분을 반드시 확인해야 합니다.
후처리에서 실수하기 쉬운 체크포인트
- # line 확인: 주파수 단위와 데이터 형식을 먼저 본다
- Port ordering 확인: 특히 s2p의 S11/S21/S12/S22 순서 점검
- Correction 상태 확인: OFF였다면 일부 값이 0 또는 비정상 감쇠로 보일 수 있음
- De-embedding 중복 금지: 장비에서 이미 적용했다면 후처리에서 반복 적용 금지
- Smoothing 반영 여부 확인: RI 포맷에서는 기대와 다르게 저장될 수 있어 재확인 필요
후처리 도구와 연결하면 좋은 경우
SNP를 외부 툴과 연계하는 대표 사례로 ADS, MATLAB, Python(scikit-rf)을 많이 사용합니다. 필터, 증폭기, PCB via, 케이블, 커넥터처럼 주파수 응답을 다시 분석하거나 cascade 분석을 하고 싶을 때 특히 유용합니다. 생산 자동화 환경에서는 SCPI로 주기적으로 s2p를 export해서 MES나 별도 서버로 보내는 흐름도 가능합니다.
자주 묻는 질문
SNP 파일에는 장비 상태 전체가 저장되나요?
아니요. SNP는 전체 UI 상태가 아니라 Active Measurement 채널의 주파수 자극값과 복소수 S-parameter 결과를 저장하는 데이터 파일입니다.
Correction OFF 상태로 저장해도 되나요?
가능은 하지만 일부 파라미터가 0으로 채워지거나 약 -200 dB 수준의 비정상 감쇠처럼 보일 수 있어, 실무에서는 Correction ON 상태를 권장합니다.
장비에서 de-embedding한 뒤 Python이나 ADS에서 한 번 더 처리해도 되나요?
같은 fixture 변환을 중복 적용하면 데이터가 왜곡될 수 있으므로, export 시점에 어떤 보정이 이미 반영됐는지 먼저 확인해야 합니다.
