이미 보유한 ECal 자산을 새로운 VNA에서 그대로 활용할 수 있다면 장비 도입과 운용 부담이 크게 줄어듭니다. 여기서는 RIGOL DNA 시리즈 VNA에서 호환 가능한 Keysight ECal 키트와 실제 교정 절차, 저장 파일 재사용 방식, 재교정이 필요한 조건까지 한 흐름으로 정리합니다.

어떤 ECal 키트가 호환되나

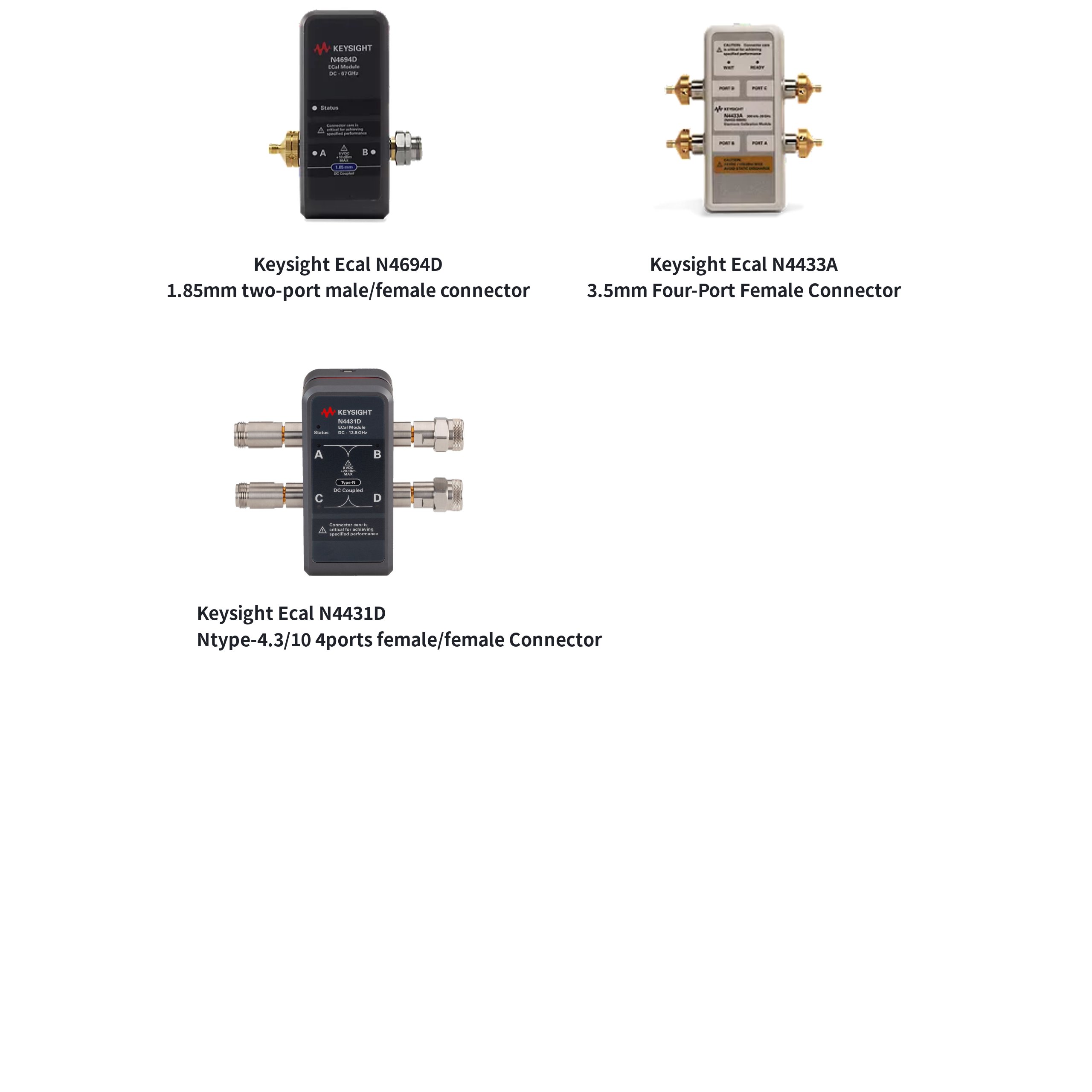

DNA800, DNA5000, DNA6000 시리즈는 ECal을 지원하며, 호환 가능한 Keysight ECal 키트로는 N4694D, N4433A, N4433AC43, N4431D를 기준으로 보면 됩니다. 즉 기존에 이 계열 ECal을 보유하고 있다면 DNA 시리즈 전환 시 교정 액세서리를 다시 전부 마련해야 하는 부담을 줄일 수 있습니다.

다만 중요한 것은 “호환된다”는 사실 자체보다, 실제 측정 조건이 kit의 지원 범위 안에 들어오는지 먼저 확인하는 것입니다.

교정 전에 먼저 맞춰야 하는 설정

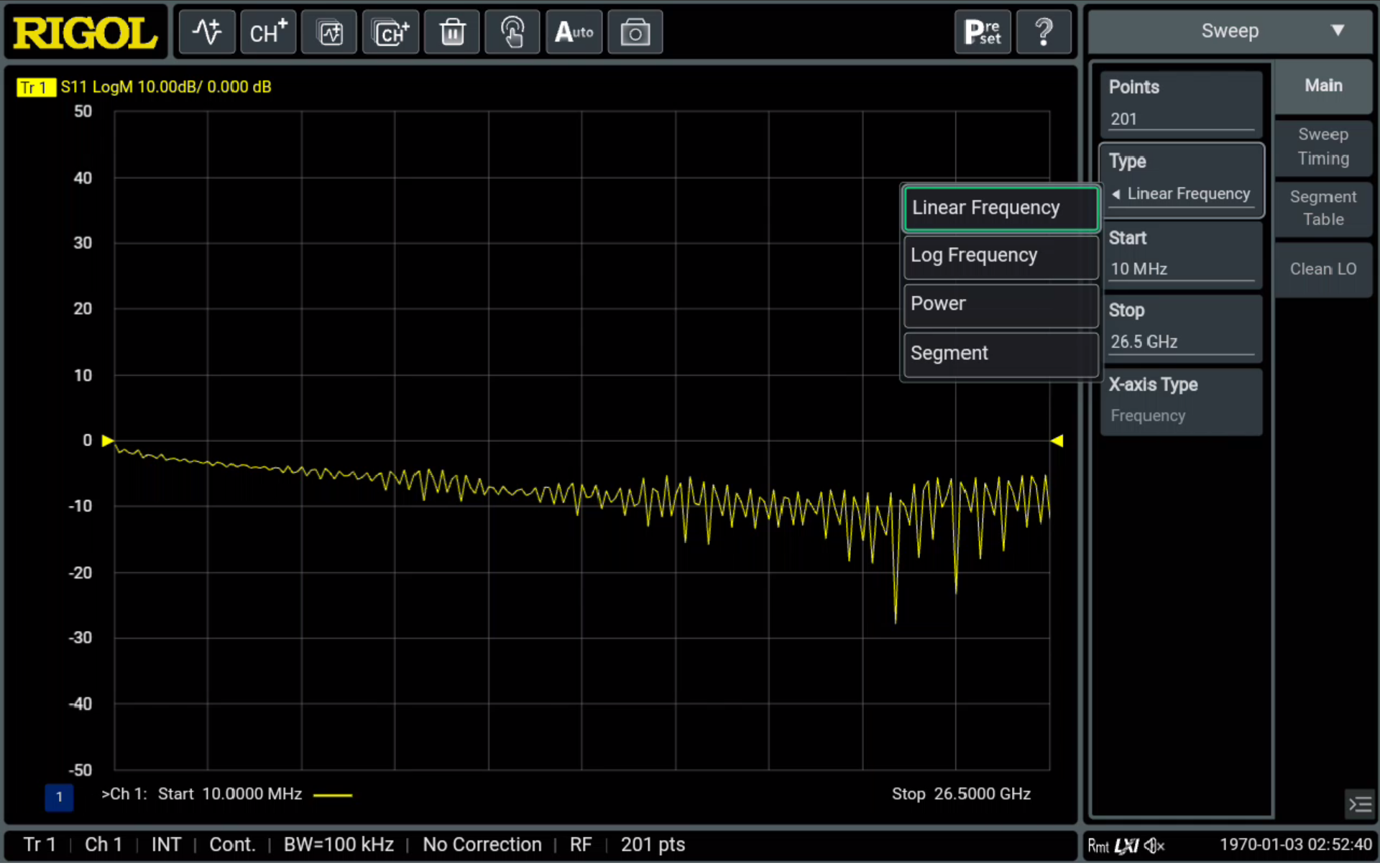

교정 절차를 시작하기 전에 Sweep Type, Sweep Range, Sweep Points, IF Bandwidth, Port Power를 차례로 설정하는 것이 좋습니다. 기본 sweep type은 linear이고, sweep points 기본값은 201이지만 1~100001 points 범위에서 조정할 수 있습니다. IF Bandwidth 기본값은 100 kHz이며, 이를 낮추면 정확도는 좋아지지만 측정 시간은 길어집니다. Port Power 기본값은 -5 dBm입니다.

특히 sweep range는 반드시 calibration kit가 지원하는 주파수 범위 안에 있어야 합니다. 즉 교정은 먼저 하고 측정 대역을 나중에 넓히는 방식보다, 애초에 측정 목표 주파수 대역을 정한 뒤 그 범위 안에서 교정을 수행하는 편이 안전합니다.

ECal 교정은 어떻게 진행되나

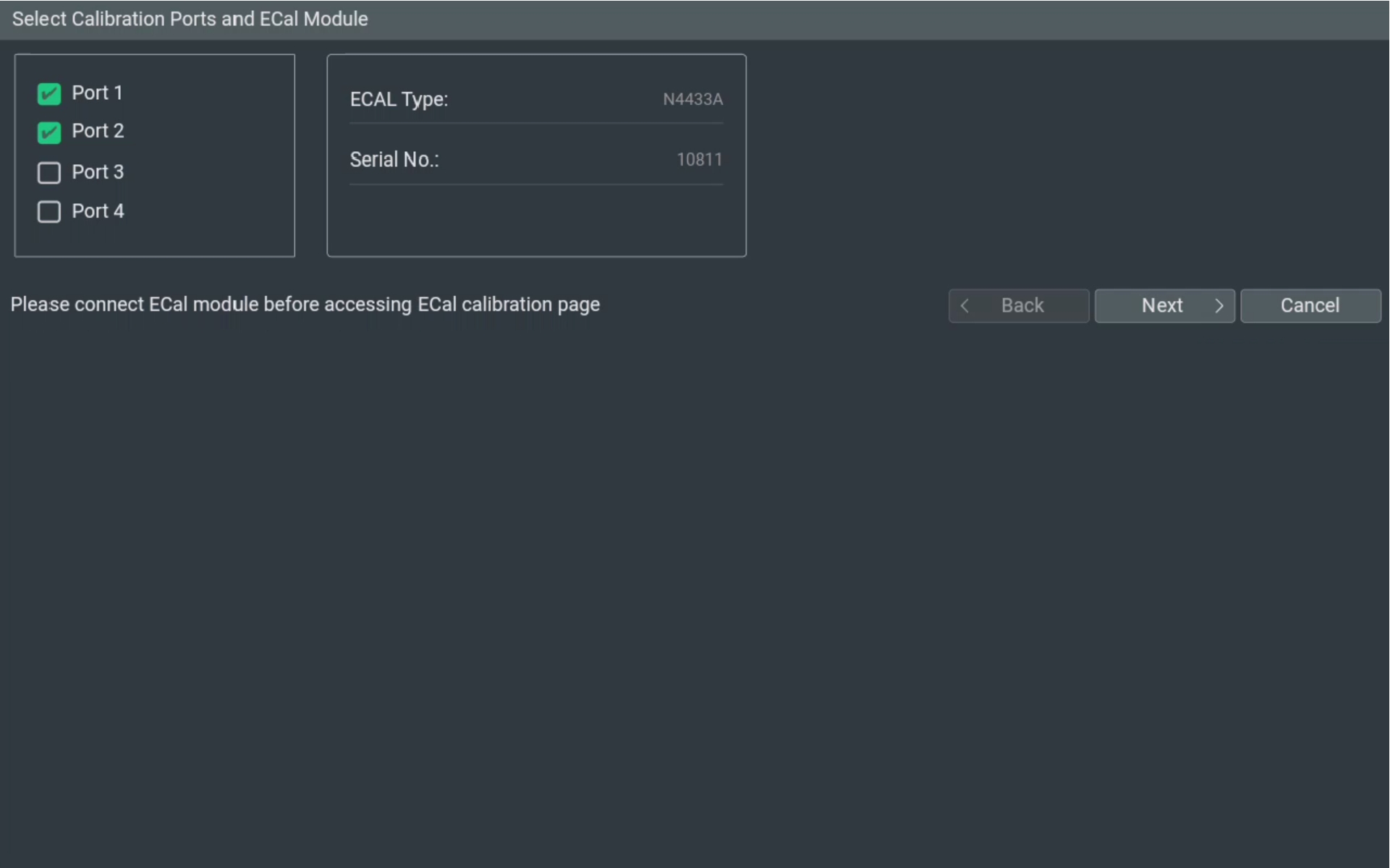

실제 조작 경로는 Calibration → Main → ECal입니다. 테스트에 사용할 포트를 선택한 뒤, 해당 VNA 포트의 테스트 케이블을 ECal 키트 포트에 연결하고 Next를 누르면 장비가 자동으로 포트 인식과 calibration data acquisition을 진행합니다.

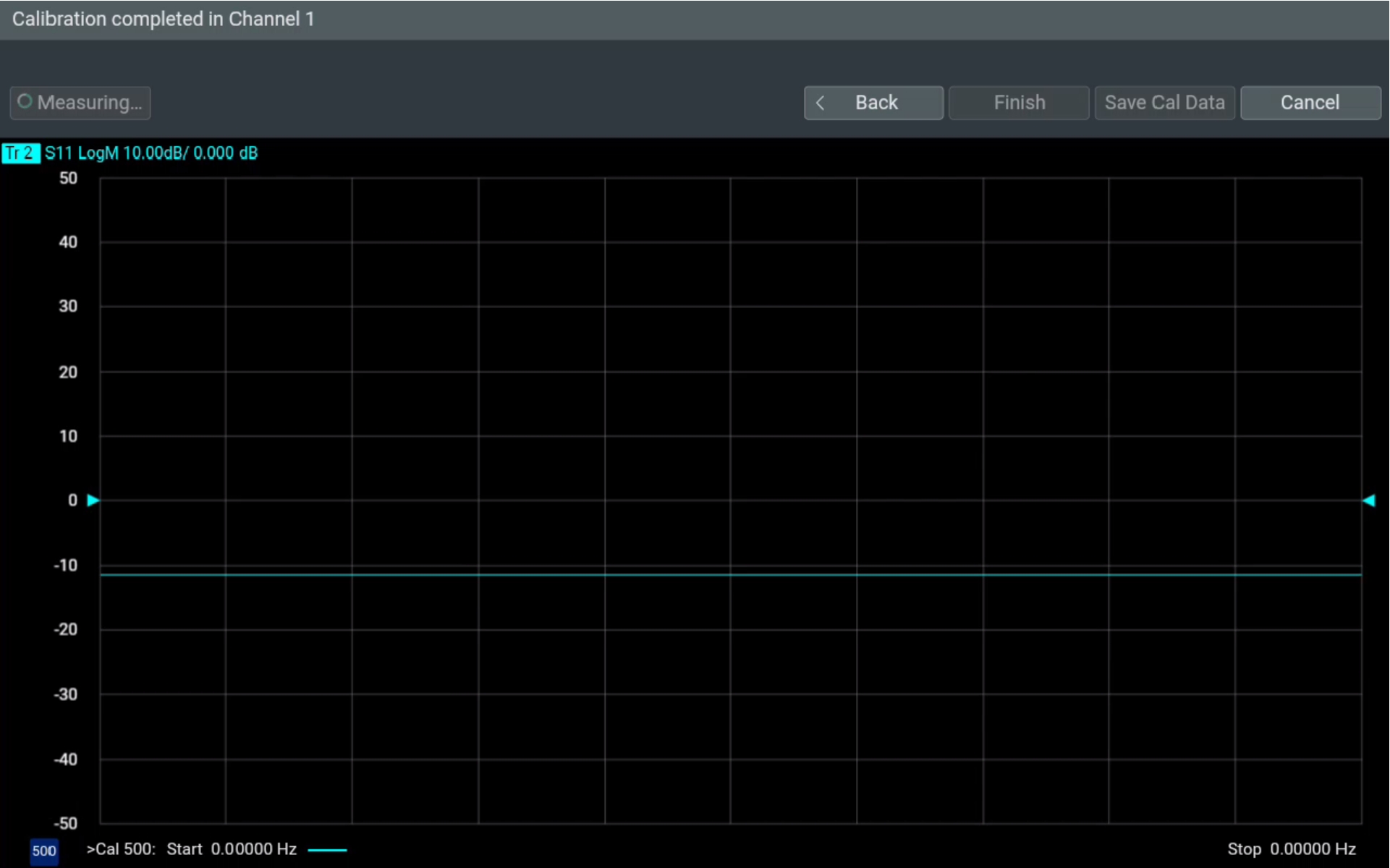

이 과정에서 포트 체결이 느슨하면 identification failure 경고가 발생할 수 있습니다. 이 경우 연결 상태를 다시 확인한 뒤 재측정해야 합니다. 즉 ECal이라고 해서 모든 과정이 자동으로 해결되는 것은 아니고, 연결 품질은 여전히 매우 중요합니다.

교정 파일 저장과 재호출은 어떻게 다를까

교정이 끝난 뒤에는 Finish로 현재 교정 화면을 종료하고, Save Cal Data로 교정 데이터를 저장할 수 있습니다. 여기서 핵심은 .csa와 .cal 파일의 차이를 구분해 쓰는 것입니다.

• .csa: 테스트 파라미터와 calibration data를 함께 저장하므로 다시 불러오면 바로 측정을 이어가기 좋음
• .cal: calibration data만 저장하므로 현재 channel configuration이 맞아야 적용 가능

즉 반복 측정 환경에서는 단순 저장보다, 어떤 상황에서 .csa를 쓰고 어떤 상황에서 .cal을 쓸지 구분해두는 것이 운용 효율에 더 큰 영향을 줍니다.

언제 재교정을 해야 하나

재교정이 필요한 조건도 비교적 명확합니다. test cable 또는 adapter를 바꾸거나 다시 연결했을 때, cable이 크게 bend되거나 이동했을 때, calibration 범위를 벗어나도록 frequency range를 수정했을 때, output power나 IFBW, sweep points 같은 핵심 설정을 바꿨을 때는 재교정을 검토해야 합니다. calibration verification이 실패한 경우도 마찬가지입니다.

또한 sweep range를 줄이거나 sweep points를 바꿀 때는 상태 표시가 C* 또는 CΔ처럼 바뀔 수 있는데, 이는 보간 기반으로 일정 수준의 정확도를 유지하는 상태를 의미합니다. 따라서 상태 표시를 읽을 줄 아는 것도 중요합니다.

자동화 환경에서는 SCPI까지 연결된다

SCPI 기반 자동화도 지원합니다. Sweep Type, Start/Stop, Center/Span, Points, IFBW, Power뿐 아니라 ECal 정보 조회와 1-port / 2-port electronic calibration 수행 명령까지 제공하므로, 생산 라인이나 반복 시험 환경에서는 수동 조작보다 자동화 루틴으로 연결하기 좋습니다.

즉 기존 ECal 자산을 활용한 수동 교정부터 파일 재사용, 원격 자동화까지 전체 흐름을 한 번에 정리해두면 실제 운용 기준을 잡는 데 도움이 됩니다.

이런 분께 추천합니다

• 기존 Keysight ECal 자산을 DNA 시리즈에서 재활용하려는 엔지니어
• 교정 시간을 줄이고 반복 측정 효율을 높이고 싶은 생산/자동화 담당자
• 교정 데이터 저장과 재호출 절차를 표준화하려는 VNA 운영자

ECal 운용 효율을 높이려면 호환 모델 확인뿐 아니라 교정 절차, 저장 파일 관리, 재교정 기준까지 함께 정리해두는 것이 좋습니다.

FAQ

DNA 시리즈에서 모든 Keysight ECal이 호환되나요?

 N4694D, N4433A, N4433AC43, N4431D가 호환 키트로 확인되며, 나머지 제품은 RIGOL 기술지원부에 문의바랍니다.

ECal을 연결했는데 포트 인식이 실패하면 어떻게 해야 하나요?

케이블 체결 상태를 다시 확인하고 올바른 포트에 연결했는지 점검한 뒤 재측정하는 것이 좋습니다.

.csa와 .cal 파일의 차이는 무엇인가요?

.csa는 테스트 설정과 교정 데이터를 함께 저장하고, .cal은 교정 데이터만 저장합니다.
