EMC 프리컴플라이언스 내성(Susceptibility) 시험, 왜 미리 해봐야 할까요

전자 제품은 외부 RF(무선주파수) 간섭에 취약할 수 있습니다. RF 간섭에도 문제없이 동작하면 "면역(immune)", 오작동하면 "취약(susceptible)"하다고 합니다. 실제로 RF 간섭이 발생하면 디스플레이 정보가 깨지거나, 동작이 느려지거나 멈추고, 데이터가 잘못되거나 노이즈가 섞이고, 심하면 시스템이 리셋·재부팅되는 증상까지 나타날 수 있습니다.

부품 선정, 실드(차폐), 케이블 설계 같은 초기 대응이 1차 방어선이지만, 정식 EMC 인증 시험에 보내기 전 저비용 장비로 미리 검증해보는 "프리컴플라이언스(Precompliance)" 시험이 설계의 RF 취약성을 확인하는 확실한 방법입니다. RIGOL RF 신호원(DSG3000/DSG800)과 근접장 프로브(NFP-3)만 있으면 정식 인증 랩에 가기 전 설계 초기 단계에서 RF 취약점을 찾아내 재시험 왕복 비용과 시간을 크게 줄일 수 있습니다. 다만 프리컴플라이언스 데이터는 비컴플라이언스 요소를 찾는 데는 유용하지만, 정식 인증랩 시험을 대체할 수는 없습니다.

프리컴플라이언스 내성 시험에 사용하는 RIGOL RF 신호원

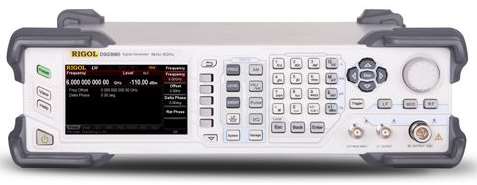

RIGOL DSG800(위)과 DSG3000(아래) 시리즈는 EMC 프리컴플라이언스 내성 시험에 필요한 AM 변조와 주파수 스위핑 기능을 제공하며, 정식 인증 랩 대비 저비용으로 설계 단계에서 RF 취약점을 조기 발견할 수 있도록 지원합니다.

기능 요약

• 저비용 사전 점검: 정식 인증 랩에 가기 전 설계 단계에서 RF 취약점을 조기 발견해 재시험 왕복 비용과 시간 절감
• IEC 61000-4-3 기반 복사 내성 시험 모사: 80MHz~1,000MHz 대역, 80% AM/1kHz 변조로 원거리장 안테나 시험 조건을 재현
• 챔버 없는 근접장(Near-Field) 진단: NFP-3 H필드 프로브로 특정 회로 소자에 RF를 정밀하게 인가해 보드 레벨로 취약점 확인
• 전류 프로브 케이블 주입 시험: 상용 또는 자작 전류 프로브로 케이블을 통해 결합되는 RF 취약점 점검
• 하나의 RF 신호원으로 세 가지 시험 모두 지원: RIGOL DSG3000/DSG800으로 원거리장·근접장·케이블 주입 시험을 모두 수행 가능

활용 사례

1. 원거리장(Far-Field) 복사 내성 시험

피시험기기(DUT)에서 1~2m 떨어진 곳에 안테나를 설치하고 RIGOL DSG3000 또는 DSG800 같은 RF 신호원을 연결합니다. 80% AM, 1kHz 변조로 설정하고 진폭은 가능한 최대로 높인 뒤, 캐리어 주파수를 초기 저주파수부터 1GHz까지 단계적으로 올리며 DUT를 관찰합니다. DUT는 실제 사용 상태처럼 모든 전원·I/O 케이블을 연결한 상태로 구성해야 합니다. 케이블도 안테나처럼 작용해 결과에 영향을 줄 수 있기 때문입니다. 디스플레이 글리치나 노이즈 등 기능 이상이 관찰되면 해당 주파수와 증상을 기록하고, 필요하면 DUT를 회전시켜 재시험합니다.

주의: 안테나를 이용한 방사 내성 시험은 반드시 차폐된 무반향·반무반향 챔버에서 실시해야 합니다. 허가 없이 여러 주파수 대역에 전파를 방사하는 것은 불법입니다.

2. 근접장(Near-Field) 프로브 시험 — 오실로스코프 실증 사례

근접장 시험은 전용 챔버가 필요 없다는 장점이 있습니다. NFP-3 같은 E/H 필드 프로브는 팁에서 1인치(약 2.5cm) 이내에서만 강한 필드를 형성하므로 방송·비상통신 시스템에 영향을 줄 만큼 방사되지 않으면서도, 크기가 작아 특정 회로 소자에 정밀하게 RF를 인가할 수 있습니다. 시험 방법은 원거리장과 동일하게 RF 신호원을 설정하되, 프로브 팁을 보드의 회로 소자에 근접시켜 각 캐리어 주파수에서 스캔하며 특히 민감한 아날로그 회로 주변을 주의 깊게 확인합니다.

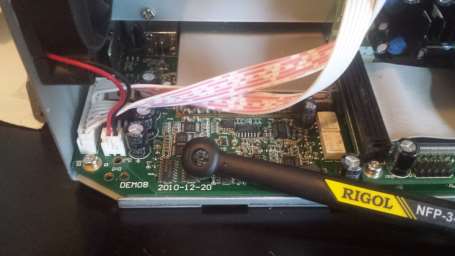

실제로 오실로스코프 보드의 실드를 제거하고 DSG3000과 근접장 프로브로 아날로그 프론트엔드에 RF를 직접 인가한 결과, 데이터 손상과 파형 왜곡이 뚜렷하게 발생했습니다.

3. 케이블 주입(Cable Injection) 시험 — USB 전원 데모보드 사례

케이블은 안테나처럼 작용해 원치 않는 신호를 DUT에 결합시킬 수 있습니다. 전류 프로브와 RF 신호원을 이용해 DUT에 연결된 각 케이블에 직접 RF를 주입하며 주파수를 스텝해 내성을 점검합니다. 상용 전류 프로브 외에, 스냅온 페라이트 초크에 절연 전선을 몇 회 감고 에폭시와 BNC 커넥터로 마감한 자작 전류 프로브도 사용할 수 있습니다.

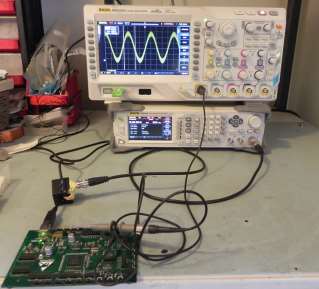

USB 전원 데모보드에 DSG3000과 자작 전류 프로브를 필터링되지 않은 USB 케이블에 클램프해 RF를 주입하고 출력 신호를 관찰한 실험에서는, RF 미인가 시 매끄러운 사인파가 출력되었지만 RF 인가 시 출력에 노이즈가 발생했고 캐리어 111.1MHz에서 가장 뚜렷한 간섭이 관찰되었습니다.

주의: 전류 프로브를 이용한 케이블 주입 시험 역시 반드시 차폐된 무반향·반무반향 챔버에서만 실시해야 합니다. 허가 없이 여러 주파수 대역에 전파를 방사하는 것은 불법입니다.

시험 방법 비교

추천 대상

• 정식 EMC 인증 전에 설계 단계에서 RF 내성 문제를 사전에 점검하고 싶은 하드웨어/EMC 설계 엔지니어
• 인증 랩 왕복 재시험 비용과 일정 리스크를 줄이고 싶은 R&D·품질 담당자
• RF 신호발생기, 근접장 프로브 도입을 검토 중인 연구소·기업 실무자

자주 묻는 질문

프리컴플라이언스 내성 시험이 정식 EMC 인증 시험을 대체할 수 있나요?

아닙니다. 프리컴플라이언스 시험은 정식 인증 시험 환경의 핵심 요소를 저비용으로 모사해 설계 단계에서 RF 취약점을 미리 찾아내는 사전 점검 도구입니다. 비컴플라이언스 요소를 찾는 데는 유용하지만 정식 인증랩 시험을 대체할 수 없으며, 최종 규제 준수 입증 책임은 제조사에 있습니다.

복사 내성(Radiated Susceptibility) 시험은 어떤 조건으로 진행하나요?

대부분의 복사 내성 규격은 IEC 61000-4-3을 기반으로 하며, 80MHz~1,000MHz 대역의 RF 신호를 1kHz AM, 80% 변조 깊이로 인가하며 DUT의 동작 이상 여부를 관찰합니다. RIGOL DSG3000이나 DSG800 같은 RF 신호원과 안테나를 사용해 이 조건을 저비용으로 재현할 수 있습니다.

근접장 프로브 시험과 원거리장 안테나 시험은 어떻게 다른가요?

근접장(Near-Field) 프로브는 팁에서 약 1인치(2.5cm) 이내에서만 강한 필드를 형성해 별도의 전용 챔버 없이도 보드 위 특정 회로 소자에 정밀하게 RF를 인가할 수 있습니다. 반면 원거리장 안테나 시험은 시스템 레벨 전체를 대상으로 하며 반드시 차폐된 챔버에서 진행해야 합니다.

프리컴플라이언스 시험도 반드시 차폐된 챔버에서 해야 하나요?

안테나나 전류 프로브로 RF를 방사하는 시험은 반드시 차폐된 무반향·반무반향 챔버에서 실시해야 합니다. 허가 없이 여러 주파수 대역에 전파를 방사하는 것은 불법이기 때문입니다. 다만 근접장 프로브 시험은 방사 범위가 매우 좁아 전용 챔버 없이도 진행할 수 있습니다.

케이블 주입 시험은 어떤 경우에 필요한가요?

케이블은 안테나처럼 작용해 원치 않는 신호를 DUT에 결합시킬 수 있습니다. 전류 프로브와 RF 신호원을 이용해 DUT에 연결된 각 케이블에 직접 RF를 주입하며 주파수를 스텝해 내성을 점검합니다. 상용 전류 프로브 외에 자작 전류 프로브도 사용할 수 있습니다.
