LAN Compliance Test User Guide

데이터센터, 멀티미디어 스트리밍 수요가 늘면서 100BASE-T/1000BASE-T 이더넷은 PC·서버급 장비의 기본 인터페이스로 자리 잡았습니다. IEEE 802.3 표준은 이 물리계층 신호의 컴플라이언스 요건을 세밀하게 정의하고 있지만, 신호가 고속·다레벨 특성을 가지면서 실제 테스트·검증 난도는 계속 높아지고 있습니다.

RIGOL DS70000/DS80000 시리즈 오실로스코프는 ENETC 옵션과 전용 지그(TF-ENET-STP)를 결합해, ANSI X3.263-1995(100BASE-T)와 IEEE 802.3 Section 40(1000BASE-T) 표준이 요구하는 물리계층 컴플라이언스 테스트를 오실로스코프 한 대 안에서 가이드형 UI로 처리할 수 있게 해줍니다.

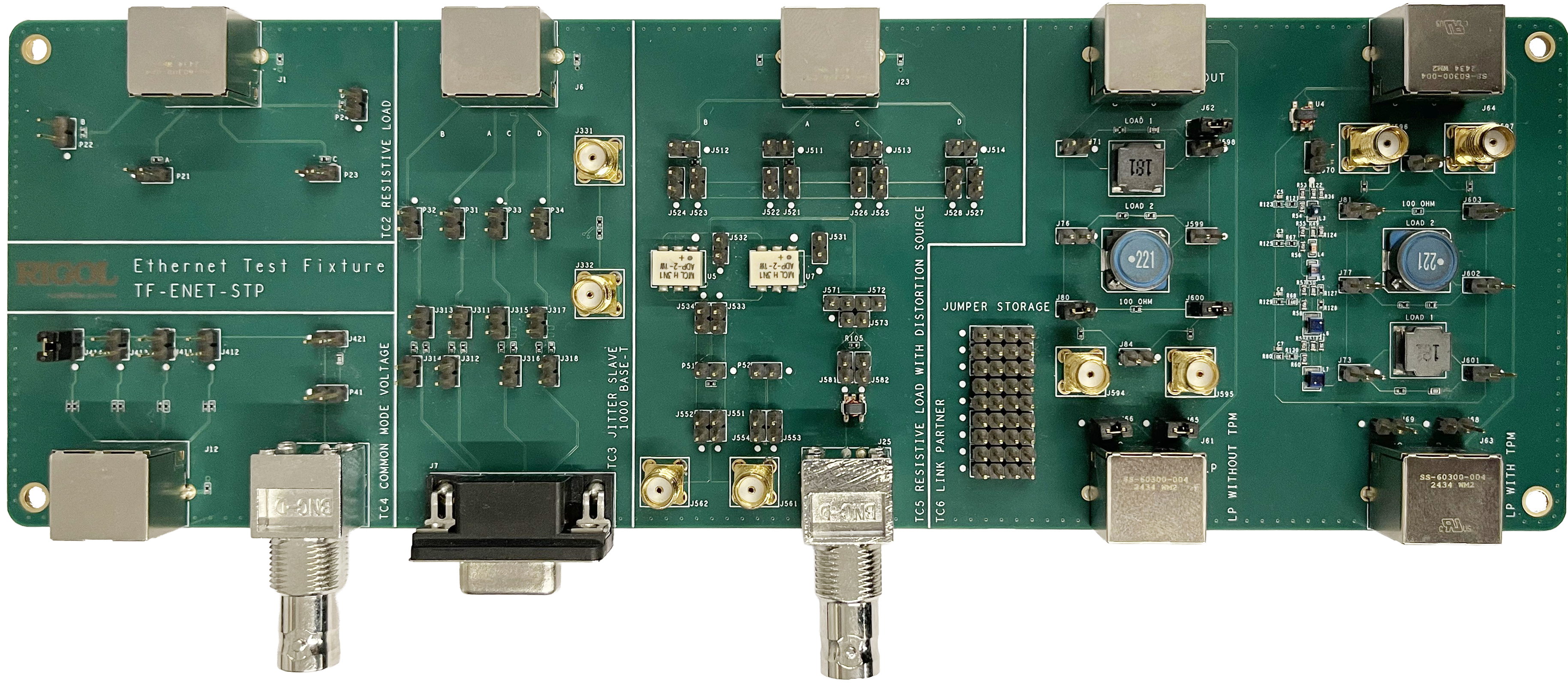

RIGOL TF-ENET-STP 이더넷 컴플라이언스 테스트 지그

RIGOL LAN Compliance Test 솔루션의 핵심 기능

• 표준 프로토콜 지원: ANSI X3.263-1995(100BASE-T), IEEE 802.3 Section 40(1000BASE-T) 준수
• 다중 시나리오 조합: 다양한 테스트 시나리오와 항목을 조합해 한 번에 순차 실행
• 가이드형 UI: 연결 다이어그램·테스트 절차를 오실로스코프 화면에서 그대로 안내, 별도 매뉴얼 대조 불필요
• 파형 프리뷰: 테스트 전 파형을 미리 확인해 측정 유효성 사전 점검
• 자동 리포트 생성: 합부 판정 결과 + 측정값을 포함한 HTML/PDF 리포트 자동 생성
• 완비된 테스트 세트: 지그·액세서리 풀세트와 운영 가이드 제공

테스트 항목 — 100BASE-T와 1000BASE-T

100BASE-T: 9개 항목 (ANSI X3.263-1995)

Out Voltage, Amplitude Symmetry, Rise/Fall Time, Rise/Fall Time Symmetry, Eye(Annex J), OverShoot, Distortion Based on Duty Cycle, Jitter, Transmitter/Receiver Return Loss 총 9개 항목을 테스트합니다.

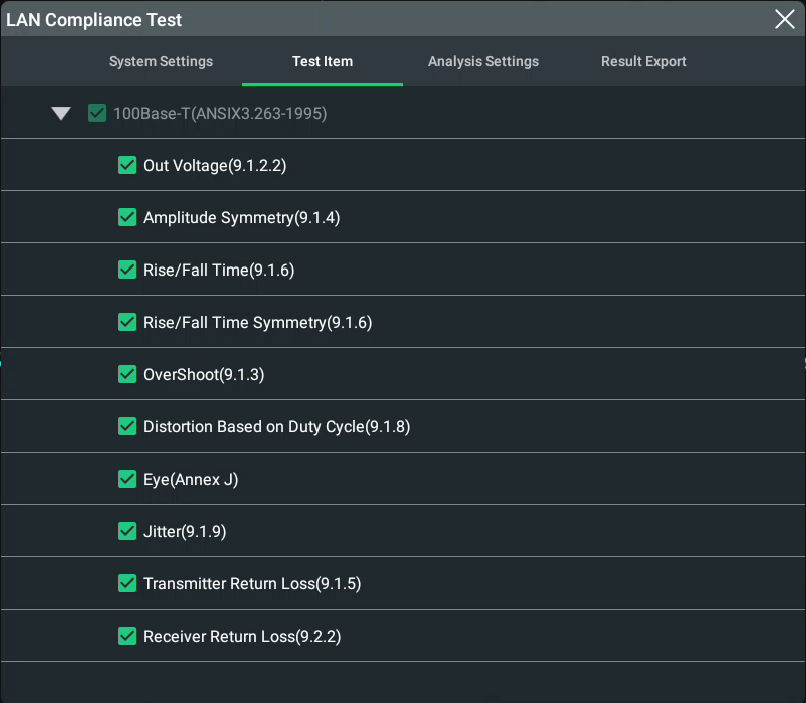

100Base-T Signal Test Items 선택 화면

1000BASE-T: Test Mode 1~4 (IEEE 802.3 Section 40)

1000BASE-T는 4쌍(Pair A/B/C/D)의 UTP 케이블로 동작하기 때문에 각 페어의 신호 품질을 개별 검증해야 합니다. IEEE 802.3 규격에 따라 DUT는 Test Mode 1(Template/Volt/Droop), Test Mode 2(Jitter Master Mode), Test Mode 3(Jitter Slave Mode), Test Mode 4(Transmitter Distortion, Common-Mode Output Voltage, MDI Return Loss) 순으로 컴플라이언스 테스트를 수행합니다.

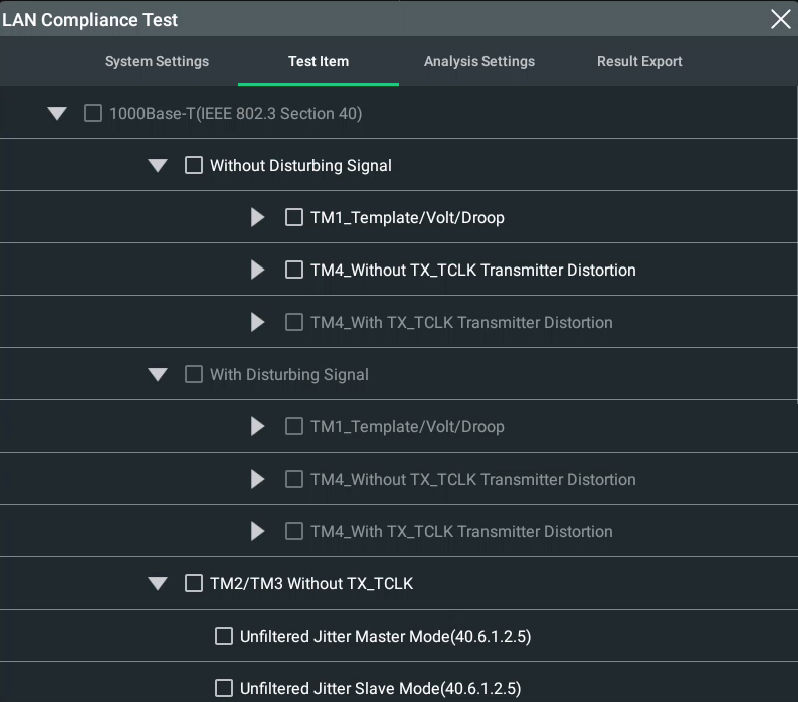

1000Base-T Signal Test Items 선택 화면

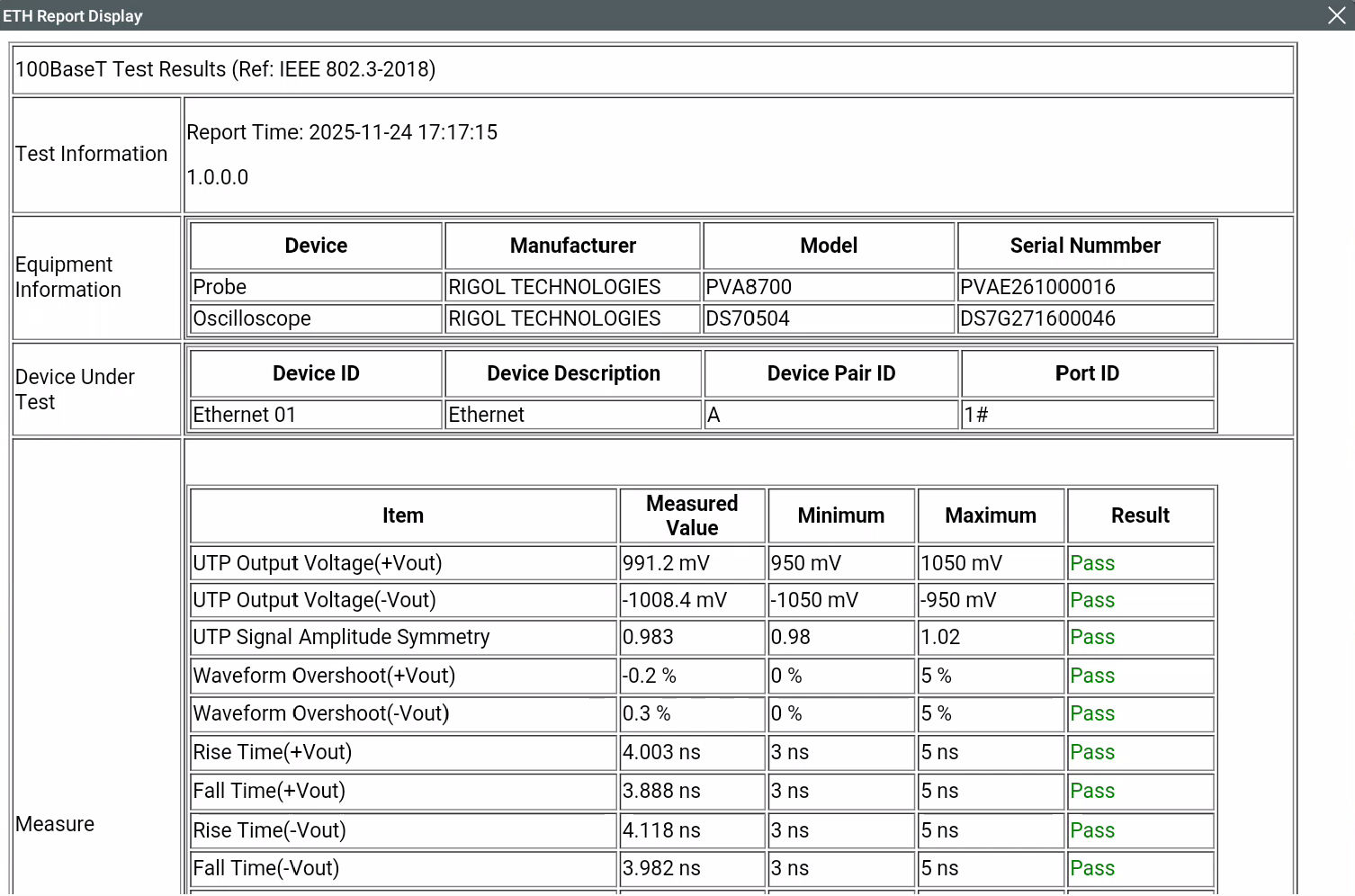

테스트 완료 후 자동 생성되는 ETH Report 화면

1000BASE-T Test Mode별 주요 합부 판정 기준

테스트에 필요한 장비 및 RIGOL 권장 모델

이런 분께 추천합니다

• 이더넷 PHY 칩·모듈, 스위치/라우터, 산업용 네트워크 장비를 개발하는 하드웨어 설계·검증 엔지니어
• 사내 컴플라이언스/EMC 랩에서 IEEE 802.3 표준 인증 전 사전 검증(pre-compliance)을 수행하는 테스트 엔지니어
• 오실로스코프 신규 도입 또는 옵션 확장을 검토 중인 R&D/QA 부서 담당자
• 커스텀 테스트 셋업 구축 부담 없이 표준 기반 이더넷 물리계층 테스트를 빠르게 시작하고 싶은 팀

ENETC 옵션과 TF-ENET-STP 지그 구성, 테스트 시나리오 상담까지 RIGOL Korea가 함께합니다.

자주 묻는 질문 (FAQ)

RIGOL 오실로스코프로 이더넷 컴플라이언스 테스트를 하려면 무엇이 필요한가요?

DS70000 또는 DS80000 시리즈 오실로스코프에 ENETC 옵션을 활성화하고, 전용 테스트 지그(TF-ENET-STP)와 함께 사용합니다. Return Loss 테스트를 하려면 Return Loss Test Fixture와 벡터 네트워크 분석기(VNA)가 추가로 필요합니다.

이더넷 신호는 왜 프로브를 케이블에 직접 대서 측정할 수 없나요?

이더넷 신호는 고속 신호이기 때문에 동작 중인 케이블에 프로브를 직접 접촉하면 정확한 측정이 어렵습니다. 신호 종단에 임피던스가 맞춰진 전용 테스트 지그를 거쳐야 표준이 요구하는 정확도로 측정할 수 있습니다.

100BASE-T와 1000BASE-T 컴플라이언스 테스트는 어떤 표준을 기준으로 하나요?

100BASE-T는 ANSI X3.263-1995 표준을, 1000BASE-T는 IEEE 802.3 Section 40 표준을 기준으로 합니다. 1000BASE-T는 Test Mode 1~4로 나뉘어 Template/Volt/Droop, Jitter Master/Slave, Transmitter Distortion, Common-Mode Output Voltage, MDI Return Loss 항목을 검증합니다.

테스트 결과 리포트는 어떤 형식으로 받을 수 있나요?

테스트가 끝나면 오실로스코프에서 HTML 또는 PDF 형식의 리포트를 자동 생성합니다. 리포트에는 항목별 합부 판정 결과와 구체적인 측정값이 포함되며, Device ID·Description·Network Cable 등 메타데이터도 함께 기록할 수 있습니다.
