네트워크 분석기와 스펙트럼 분석기의 차이
벡터 네트워크 분석기(VNA)와 스펙트럼 분석기(SA)는 둘 다 RF 계측에 사용되는 장비지만, 측정 원리와 적용 대상이 근본적으로 다릅니다. 같은 RF 장비처럼 보여도 목적에 맞는 장비를 선택하지 않으면 필요한 데이터를 얻을 수 없습니다.
이 콘텐츠에서는 VNA와 스펙트럼 분석기의 측정 원리, 핵심 차이, 용도별 선택 기준을 정리하고, RIGOL 라인업에서 각 용도에 맞는 장비를 소개합니다.

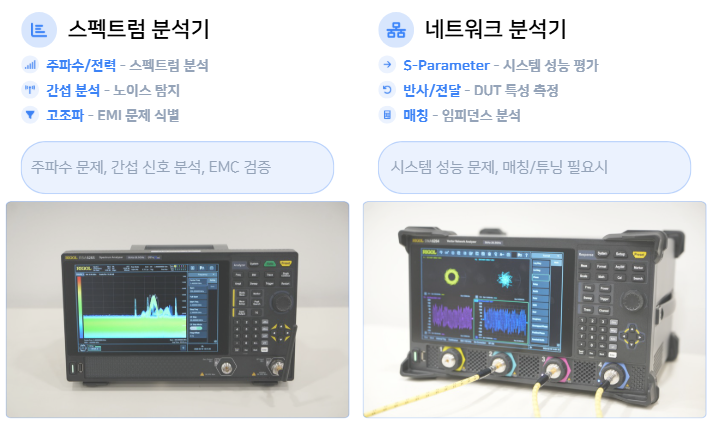

두 장비는 측정 방식부터 다릅니다
VNA와 스펙트럼 분석기의 가장 큰 차이는 신호를 어떻게 다루느냐에 있습니다.
VNA(벡터 네트워크 분석기)는 테스트 대상(DUT)에 교정된 RF 신호를 직접 인가합니다. 그리고 DUT를 통과한 신호(전송)와 반사된 신호(반사)를 동시에 수신하여 진폭과 위상 모두를 측정합니다. 이를 통해 S파라미터(S11, S21, S12, S22), 임피던스, 스미스 차트, 군지연 등을 정확하게 분석할 수 있습니다.
스펙트럼 분석기(SA)는 신호를 직접 인가하지 않습니다. 시스템이나 환경에 이미 존재하는 신호를 수신하여 주파수 대 전력 분포를 분석합니다. 진폭 정보만 측정하며 위상 정보는 측정하지 않습니다. 스퓨리어스, 고조파, 위상 잡음, EMI 방출원 분석에 최적화되어 있습니다.
| 구분 | 벡터 네트워크 분석기 (VNA) | 스펙트럼 분석기 (SA) |
|---|---|---|
| 측정 방식 | 능동 — 신호를 직접 인가하여 측정 | 수동 — 수신 신호를 분석 |
| 측정 정보 | 진폭 + 위상 (복소수 벡터) | 진폭만 (스칼라) |
| 주요 출력 | S파라미터, 임피던스, VSWR, 군지연, 스미스 차트 | 주파수 대 전력 스펙트럼, 위상 잡음, 스퓨리어스 |
| 측정 대상 | 부품·회로 네트워크 (필터, 안테나, 증폭기, 케이블 등) | 실제 동작 중인 시스템 신호 (송수신기, 발진기, PA 등) |
| 교정 방식 | SOLT / E-Cal 교정 필수 | 일반적으로 간단 |
주요 측정 파라미터 상세 비교
두 장비가 각각 지원하는 측정 기능을 항목별로 비교하면 아래와 같습니다.
| 측정 항목 | VNA | 스펙트럼 분석기 |
|---|---|---|
| S파라미터 (S11·S21·S12·S22) | ✓ 전체 측정 가능 | 불가 (위상 없음) |
| 임피던스 / 스미스 차트 | ✓ 정밀 분석 가능 | 불가 |
| 반사 손실 (Return Loss) | ✓ 교정 기반 정밀 측정 | TG 모델만 일부 가능, 정밀도 낮음 |
| 삽입 손실 (Insertion Loss) | ✓ S21 기반 정밀 측정 | TG 모델로 스칼라 측정 가능 |
| 군지연 (Group Delay) | ✓ 위상 기반 측정 가능 | 불가 |
| 케이블 불량 위치 (DTF) | ✓ Distance-to-Fault 지원 | 불가 |
| 위상 잡음 (Phase Noise) | 제한적 | ✓ 정밀 측정 가능 |
| 스퓨리어스 / 고조파 분석 | 불가 | ✓ 핵심 기능 |
| EMI 사전 적합성 테스트 | 불가 | ✓ CISPR 16-1-1 규격 지원 (RSA6000) |
| 실시간 신호 분석 (RTSA) | 불가 | ✓ 순간 이상 신호 포착 (RSA6000) |
| 변조 분석 (VSA) | 불가 | ✓ QAM, PSK 등 복조·분석 (옵션) |

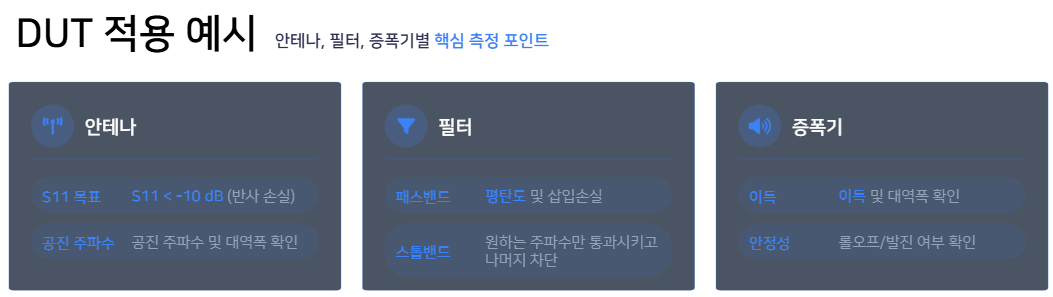

VNA를 선택해야 하는 경우
아래 측정 중 하나라도 해당된다면 VNA가 필요합니다.
안테나 특성 분석: S11, VSWR, Return Loss를 기반으로 공진 주파수와 임피던스 정합을 검증합니다. 스미스 차트로 임피던스 상태를 직관적으로 확인할 수 있습니다.
필터 특성 측정: 삽입 손실(S21), 반사 손실(S11), 군지연(Group Delay), 리플, 롤오프를 분석합니다. 위상 기반 측정이 필요하므로 스펙트럼 분석기로는 대체할 수 없습니다.
케이블·커넥터 불량 진단: DTF(Distance-to-Fault) 기능으로 케이블 내 불량 위치까지의 거리를 수치로 확인할 수 있습니다.
임피던스 매칭·회로 설계 검증: PCB 고속 신호선, RF 매칭 네트워크, 증폭기 입출력 임피던스 분석에 사용됩니다.
4포트 다중 측정: 멀티포트 부품이나 회로의 S11·S21·S12·S22를 동시에 측정해야 하는 경우 DNA6000 4포트 모델을 활용합니다.
스펙트럼 분석기를 선택해야 하는 경우
아래 측정 중 하나라도 해당된다면 스펙트럼 분석기가 필요합니다.
송신기·발진기 신호 품질 확인: 스퓨리어스, 고조파 레벨, 채널 전력을 측정합니다. 실제로 동작 중인 시스템의 신호를 그대로 분석합니다.
위상 잡음 측정: 발진기나 클록 신호의 위상 잡음을 정밀하게 분석합니다. VNA로는 이 측정을 정밀하게 수행하기 어렵습니다.
EMI 사전 적합성 테스트: 방사 및 전도 방출을 CISPR 16-1-1 규격 기준으로 사전 점검합니다. RSA6000 시리즈는 준첨두치(Quasi-peak) 검파기, 스캔 테이블, 자동 한계값 판정 등 EMI 측정에 필요한 기능을 내장하고 있어 인증 전 빠르게 문제를 확인하고 수정할 수 있습니다.
실시간 이상 신호 포착(RTSA): 순간적으로 나타났다 사라지는 간헐 신호, 홉핑 신호, 버스트 신호를 실시간으로 분석합니다. RSA6000은 최대 200 MHz 실시간 대역폭과 4 THz/s 스윕 속도로 신호 손실 없이 포착합니다.
VNA와 스펙트럼 분석기가 동시에 필요한 경우
RF 시스템 전체를 검증할 때는 두 장비 모두 필요합니다. 부품 단계에서는 VNA로 필터·안테나·커넥터의 특성을 먼저 확인하고, 시스템이 동작하는 단계에서는 스펙트럼 분석기로 실제 신호 품질과 간섭 여부를 확인합니다.
R&D 환경에서는 설계 초기 단계부터 양산 품질 관리까지 두 장비가 역할을 나눠 함께 사용되는 경우가 많습니다.
RIGOL 제품 라인업 — 용도별 선택 가이드
| 제품 | 분류 | 주파수 범위 | 주요 특징 | 추천 용도 |
|---|---|---|---|---|
| DNA6000 시리즈 | VNA 전용 | 5 kHz ~ 26.5 GHz | 2·4포트, 다이나믹 레인지 127 dB (typ.), 트레이스 노이즈 0.003 dBrms, SOLT·E-Cal 교정, 스미스 차트·군지연·DTF 지원 | 정밀 S파라미터 측정, 4포트 멀티포트 검증, R&D·생산 QC |
| DNA5000 시리즈 | VNA 전용 | 5 kHz ~ 26.5 GHz | 2포트, 다이나믹 레인지 120 dB 이상, S파라미터·VSWR·DTF·스미스 차트 지원, SOLT·E-Cal 교정 | 안테나·필터·케이블 특성 분석, R&D 및 교육용 VNA |
| RSA6000 시리즈 | 실시간 스펙트럼 분석기 | 5 kHz ~ 26.5 GHz | 실시간 대역폭 최대 200 MHz, 스윕 속도 4 THz/s, DANL –163 dBm (typ.), 위상 잡음 –108 dBc/Hz (typ.), GPSA·RTSA·VSA·EMI·ADM 5가지 모드, CISPR 16-1-1 준첨두치 검파기 내장 | 신호 품질·고조파·스퓨리어스 분석, EMI 사전 적합성 테스트, 실시간 이상 신호 포착 |
| RSA5000N 시리즈 | 실시간 SA + 내장 VNA 모드 | 9 kHz ~ 6.5 GHz | 실시간 대역폭 최대 40 MHz, 내장 VNA 모드(S11·S21·DTF·스미스 차트), EMI 사전 적합성·VSA 옵션, FMT 주파수 마스크 트리거 | 신호 분석과 간이 VNA 기능을 한 대로 운용, 중급 RF 환경 |
| RSA3000N 시리즈 | 실시간 SA + 내장 VNA 모드 | 9 kHz ~ 4.5 GHz | 실시간 대역폭 최대 40 MHz (옵션), 내장 VNA 모드(S11·S21·DTF·스미스 차트), 내장 EMI 소프트웨어, 위상 잡음 –102 dBc/Hz @10 kHz | 입문·교육용, 예산 제약 환경에서 SA와 간이 VNA 기능 병용 |
※ RSA5000N·RSA3000N의 내장 VNA 모드는 S11·S21·DTF를 지원하며, DNA 시리즈의 풀 S파라미터 측정(S12·S22, 다중 포트 교정)과는 성능 범위가 다릅니다. 정밀 부품 특성 분석이 주 목적이라면 DNA5000 또는 DNA6000 시리즈를 권장합니다.
마무리
VNA와 스펙트럼 분석기는 같은 RF 장비처럼 보이지만 측정 원리와 적용 대상이 다릅니다. VNA는 부품·회로 네트워크의 전기적 특성을 정량화하는 장비이고, 스펙트럼 분석기는 시스템에서 발생하는 신호 품질과 간섭을 모니터링하는 장비입니다.
중요한 것은 기능 이름을 외우는 것이 아니라, 지금 내가 무엇을 확인하려는지에 따라 어떤 장비를 선택해야 하는지 이해하는 것입니다.
RIGOL은 VNA부터 실시간 스펙트럼 분석기까지 다양한 RF 계측 라인업을 제공하고 있습니다. 장비 선택이나 RF 측정 환경 구성과 관련하여 도움이 필요하신 경우 리골 코리아로 문의해 주세요.
자주 묻는 질문 (FAQ)
Q. VNA와 스펙트럼 분석기는 무엇이 다른가요?
VNA는 테스트 대상(DUT)에 신호를 직접 인가하여 반사·전송 특성을 진폭과 위상 모두 측정합니다. 스펙트럼 분석기는 이미 존재하는 신호를 수신하여 주파수별 전력 분포를 확인합니다. 측정 대상과 방식이 근본적으로 다르므로 용도에 맞게 선택해야 합니다.
Q. 필터나 안테나 특성을 측정하려면 어떤 장비가 필요한가요?
필터의 삽입 손실·군지연, 안테나의 S11·VSWR·반사 손실 측정에는 VNA가 필요합니다. 스펙트럼 분석기는 위상 정보가 없어 이러한 측정을 정확히 수행할 수 없습니다. RIGOL DNA6000·DNA5000 시리즈를 활용하면 정밀하게 측정할 수 있습니다.
Q. EMI 사전 적합성 테스트에는 어떤 장비가 적합한가요?
스펙트럼 분석기가 적합합니다. RIGOL RSA6000 시리즈는 EMI 모드에서 CISPR 16-1-1 규격의 준첨두치(Quasi-peak) 검파기, 평균값(Average) 검파기, 스캔 테이블, 자동 한계값 판정, 리포트 생성 기능을 내장하고 있습니다. EMI 소프트웨어 옵션(RSA6000-EMI)을 추가하면 전도·방사 방출을 빠르게 사전 점검하고 문제 원인을 특정할 수 있습니다.
Q. 케이블 불량 위치를 찾으려면 어떤 장비가 필요한가요?
VNA의 DTF(Distance-to-Fault) 기능이 필요합니다. RIGOL DNA6000 시리즈는 DTF 옵션(DNA-DTF10)을 통해 케이블 불량 지점까지의 거리를 직접 확인할 수 있습니다.
Q. 스펙트럼 분석기로도 S파라미터를 측정할 수 있나요?
일반 스펙트럼 분석기는 위상 정보가 없어 S파라미터 측정이 불가능합니다. 트래킹 제너레이터(TG) 모델은 S21(삽입 손실)을 스칼라 형태로 측정할 수 있지만, 위상·임피던스·군지연 등의 벡터 파라미터는 측정할 수 없습니다.
Q. 4포트 S파라미터 측정이 필요한 경우 어떤 장비를 선택해야 하나요?
S11·S21·S12·S22 전체를 동시에 측정해야 하거나 멀티포트 부품·회로를 검증해야 하는 경우 RIGOL DNA6000 시리즈의 4포트 모델(DNA6084·DNA6144·DNA6204·DNA6264)을 선택하면 됩니다. 2포트 모델 대비 배선 변경 없이 4개 포트의 S파라미터를 한 번에 측정할 수 있습니다.
