RIGOL RSA6000 PNOISE 옵션으로 위상 잡음 측정 자동화하기
위상 잡음은 오실레이터, 주파수 합성기, 신호원의 단기 주파수 안정도를 나타내는 핵심 지표입니다. 통신 시스템의 오류율(BER), 레이더의 탐지 감도, 고속 디지털 시스템의 클럭 지터에 직접 영향을 미치기 때문에 RF·마이크로웨이브 설계 단계에서 반드시 검증해야 하는 항목이기도 합니다.
RIGOL RSA6000 시리즈 실시간 스펙트럼 분석기에 PNOISE(Phase Noise Measurement) 옵션(RSA6000-PNM)을 더하면, 100Hz~10MHz 오프셋 구간의 SSB 위상 잡음 L(f) 곡선을 원터치로 자동 측정할 수 있습니다. RMS 파워 도메인 평균으로 편향 없는 잡음 추정치를 얻고, 노이즈 캔슬레이션으로 측정 다이나믹 레인지를 확장하며, 스퓨리어스 신호를 자동으로 식별해 보여줍니다.

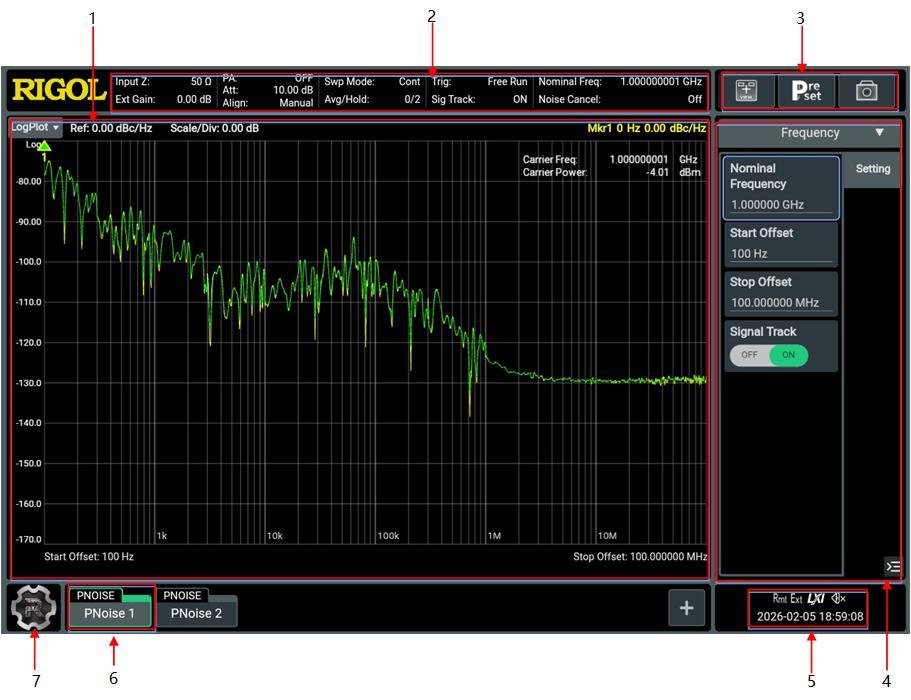

PNOISE 모드 측정 화면. 위상 잡음 L(f) 곡선(로그 플롯)과 오프셋 주파수, 반송파 정보를 한 화면에서 확인할 수 있습니다.
PNOISE 옵션 핵심 기능
RSA6000 PNOISE 옵션은 다음과 같은 기능을 자동으로 처리합니다.
- 자동 측정: 100Hz~10MHz(또는 그 이상) 오프셋 범위의 L(f) 곡선을 원터치로 스캔
- 편향 없는 잡음 추정: RMS 파워 도메인 평균 기반으로 정확한 위상 잡음 수치 산출
- 노이즈 캔슬레이션: 스펙트럼 분석기 자체 배경 잡음을 차감해 측정 다이나믹 레인지 확장
- 스퓨리어스 자동 식별: 잡음 곡선 위의 스퓨리어스(스트레이) 신호를 자동으로 검출하고 표시
- 적분 잡음 파라미터 계산: 지정 대역 내 잔류 위상변조·주파수변조·지터를 자동 계산
측정 결과 뷰 옵션
측정 결과는 아래 3가지 뷰를 자유롭게 조합해 확인할 수 있습니다.

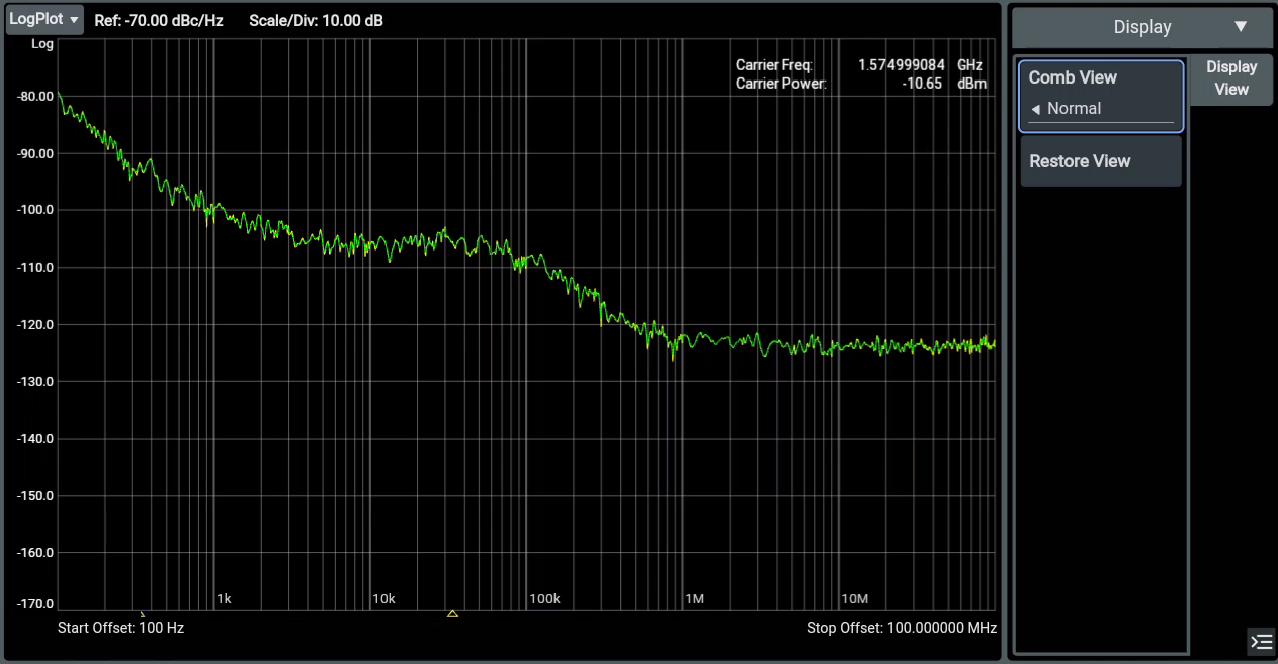

General view: L(f)~오프셋 주파수 곡선만 표시

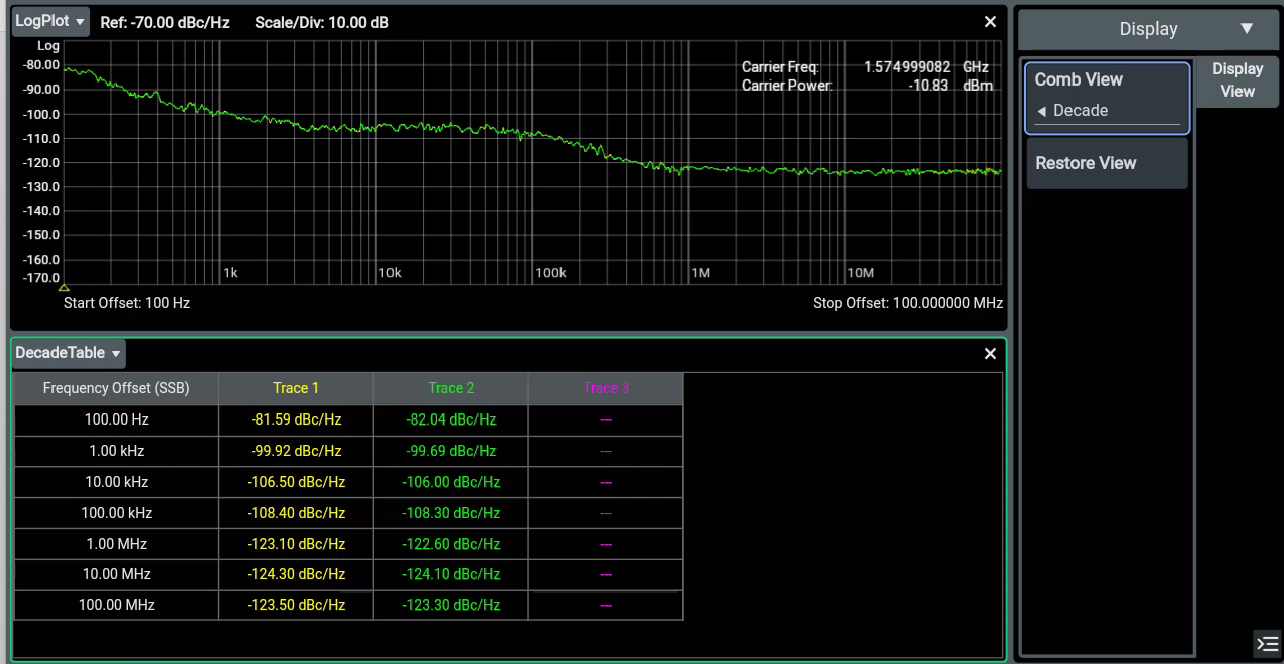

Decade view: 100Hz~100MHz 구간별 정확한 L(f) 수치를 테이블로 확인

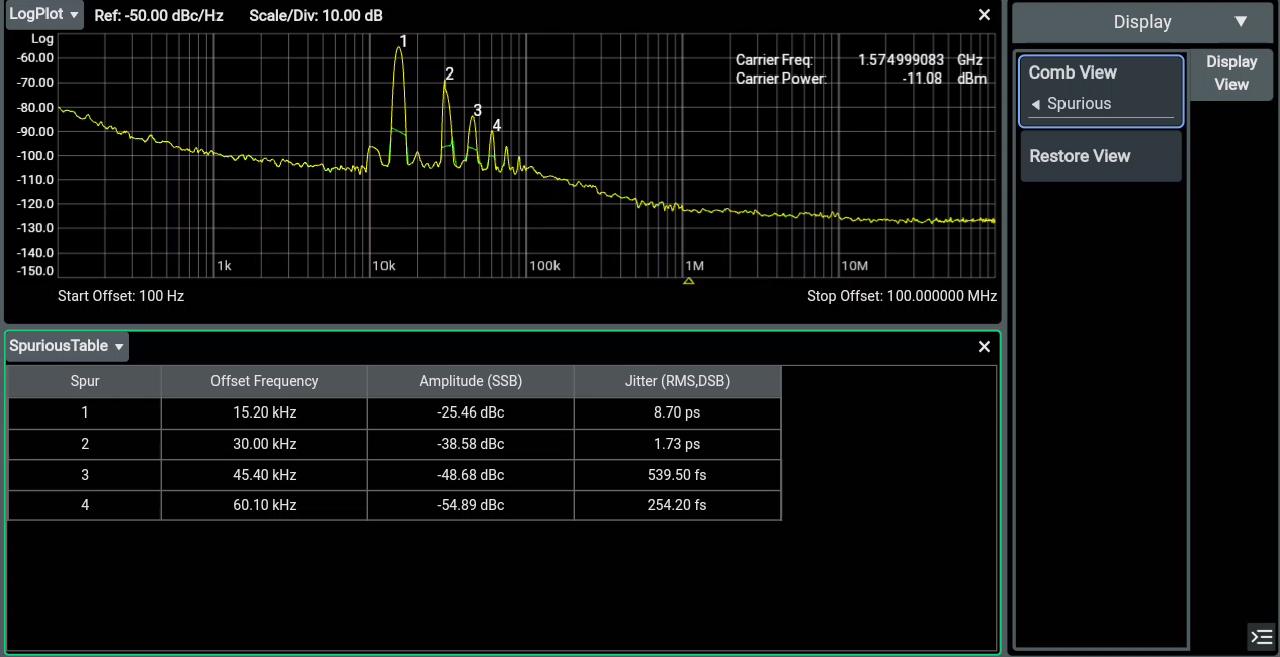

Stray view: 자동 식별된 스퓨리어스 신호의 오프셋 주파수·진폭·지터를 테이블로 확인
활용 사례
사례 1. PLL 주파수 합성기 위상 잡음 평가
오실레이터, 신호 발생기 등 범용 RF 신호원의 성능을 평가할 때 사용하는 시나리오입니다. PLL 출력 위상 잡음은 기준 신호원 잡음(저역통과 특성, 루프 대역폭 부근까지 지배), VCO 자유 발진 잡음(고역통과 특성, 루프 대역폭 밖에서 지배적), 위상비교기/전하펌프 잡음(대역 내 중첩) 세 요소가 합쳐져 나타납니다. 루프 대역폭 부근(통상 1kHz~100kHz)에서 노이즈 피크가 관찰된다면 PLL의 위상 여유(phase margin)를 반영하는 정상적인 현상일 수 있습니다.

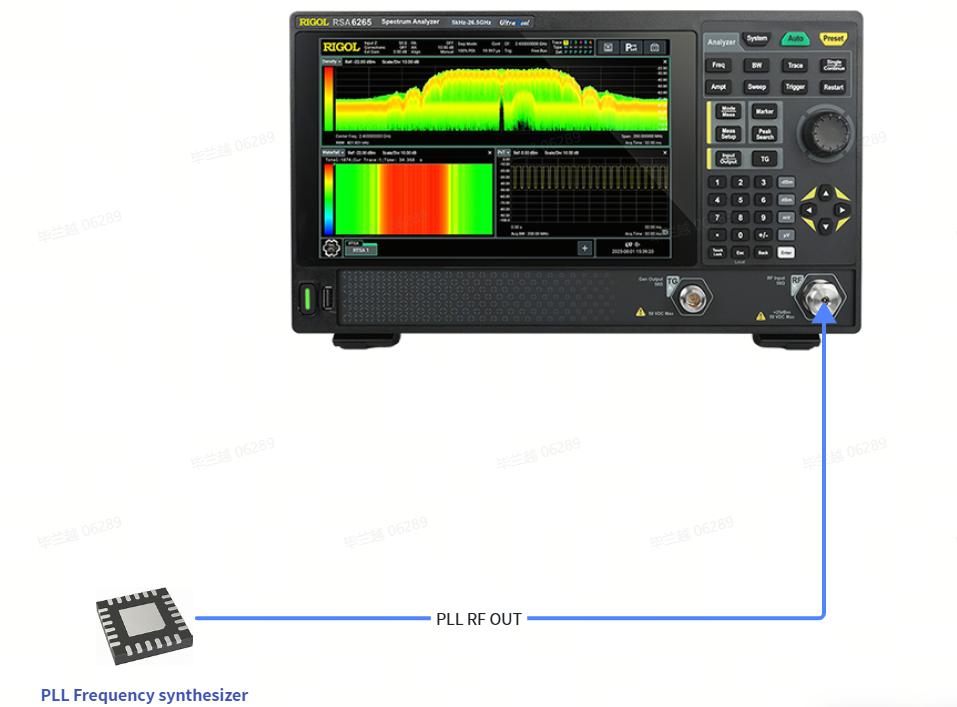

테스트 연결도: PLL 주파수 합성기 RF 출력 → RSA6000 RF Input
테스트는 다음 순서로 진행합니다.
- 기기 60분 이상 워밍업
- PNOISE 모드 진입 후 Preset
- Nominal Frequency를 반송파 주파수로 설정
- Min Carrier Level 설정
- 평균 횟수 50, Detector Type을 RMS Average로 설정
- DANL 모드로 배경 잡음을 측정·저장한 뒤 Noise Cancel을 켜고 재측정
- Smooth 트레이스에서 L(f) 값을 커서로 기록

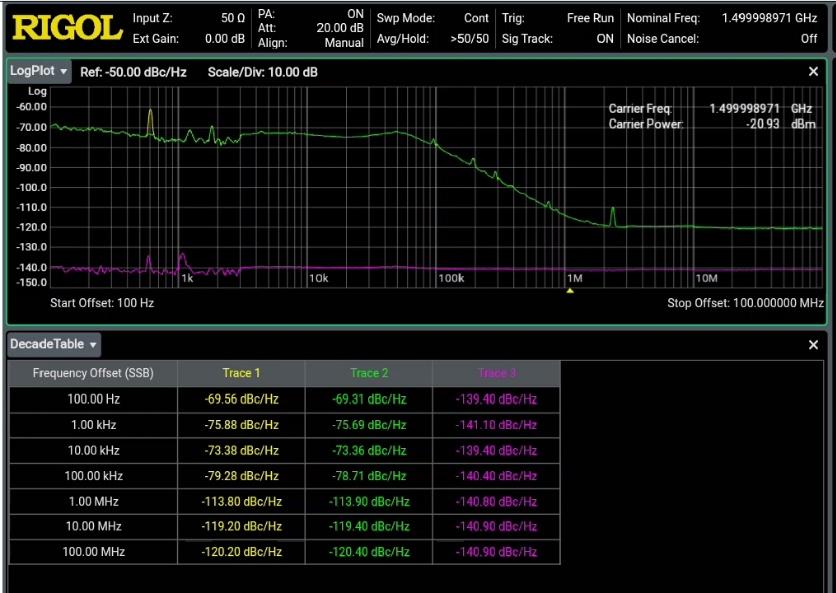

측정 결과 예시: 루프 대역폭 부근 곡선 기울기와 구간별 L(f) 수치를 함께 확인
사례 2. 증폭기 부가 위상 잡음 추정
저잡음 증폭기(LNA), 드라이브 증폭기 등이 신호에 추가로 얹는 위상 잡음을 검증하는 시나리오입니다. 신호원을 파워 디바이더로 2개 경로로 나눠 한쪽은 기준 경로, 다른 한쪽은 증폭기를 거치게 한 뒤 컴바이너에서 합치면 신호원 자체의 위상 잡음은 상쇄되고, 증폭기가 유발한 비상관 잡음만 남는 원리를 이용합니다.

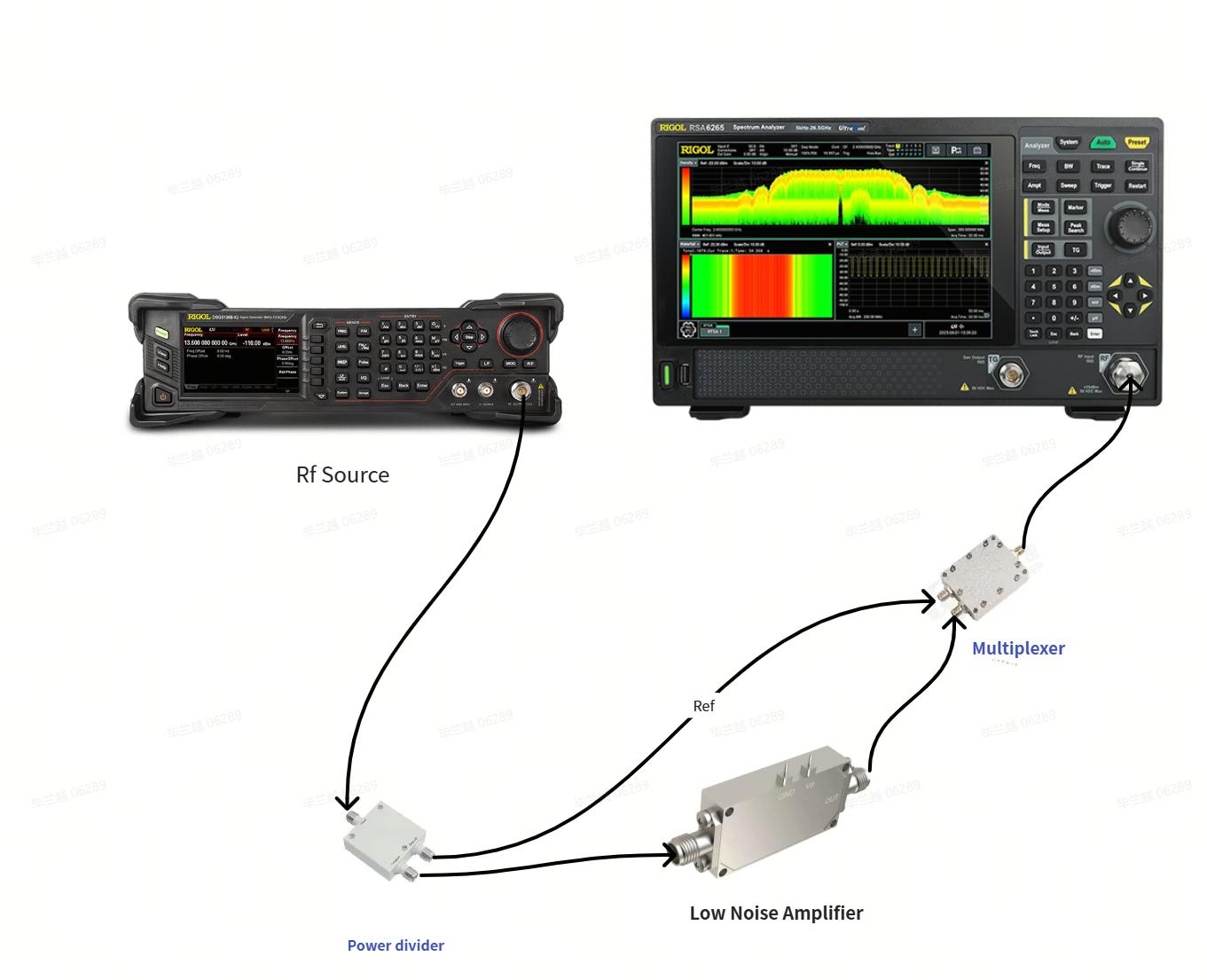

테스트 연결도: RF 신호원 → 파워 디바이더 → (기준 경로 / LNA 경로) → 멀티플렉서 → RSA6000
예상 증폭기 부가 잡음보다 10dB 이상 낮은 위상 잡음 특성을 가진 신호원을 사용하고, 양쪽 경로의 케이블 길이를 일치시키는 것이 중요합니다. 최적 민감도를 위해 평균 횟수를 100회로 높이고 노이즈 캔슬레이션을 켤 것을 권장합니다. 저주파 편이 영역(1Hz~10kHz 부근)에서는 오프셋 증가에 따라 10dB/decade 기울기로 잡음이 감소하는 것이 표준적이며, 기울기가 더 가팔라진다면 측정 시스템 미교정이나 열적 효과를 의심해볼 수 있습니다.
측정 전 준비 및 권장 파라미터
PNOISE 옵션(RSA6000-PNM) 설치 여부는 System → Options 메뉴에서 "RSA6000-PNM" 표시로 확인할 수 있습니다. 측정 목적에 따라 아래와 같이 파라미터를 다르게 설정하는 것을 권장합니다.
| 파라미터 | 정밀측정 | 신속평가 | 설명 |
|---|---|---|---|
| 평균 횟수 | 50회 | 10회 | PNOISE 기본값은 10회 |
| 검출기 타입 | RMS Average | Average(전압) | RMS는 파워 도메인 무편향 추정. 전압 평균은 약 1.05dB, 로그 평균은 약 2.51dB 편차 발생 |
| 스무딩 비율 | 2% | 2% | PNOISE 기본값. 비율이 높아질수록 곡선은 매끄러워지지만 스퓨리어스 등 세부 정보가 뭉개짐 |
| 노이즈 캔슬레이션 | 켜기 권장 | 끄기 | 분석기 자체 배경 잡음(DANL)을 차감해 다이나믹 레인지 확장 |
이런 분들께 추천합니다
- 오실레이터, PLL 주파수 합성기, 저잡음 증폭기 등을 개발하는 RF·마이크로웨이브 회로 설계 엔지니어
- 통신·레이더·고속 디지털 시스템에서 클럭 지터/위상 잡음 스펙을 관리해야 하는 개발자
- RSA6000 시리즈 옵션 도입을 검토 중인 계측기 구매·평가 담당자
자주 묻는 질문
PNOISE 옵션으로 측정할 수 있는 오프셋 주파수 범위는 어디까지인가요?
일반적으로 100Hz부터 10MHz까지의 오프셋 구간을 자동으로 스캔하며, 설정에 따라 그보다 넓은 범위까지 측정할 수 있습니다.
PNOISE 옵션은 어떤 장비에 적용할 수 있나요?
RSA6000 시리즈 실시간 스펙트럼 분석기(RSA6085, RSA6140, RSA6265 등)에 RSA6000-PNM 옵션을 설치하면 사용할 수 있습니다. 옵션 설치 여부는 System → Options 메뉴에서 확인할 수 있습니다.
노이즈 캔슬레이션 기능은 왜 켜야 하나요?
스펙트럼 분석기 자체의 배경 잡음(DANL)을 측정해 차감함으로써, 실제 측정 대상 신호의 위상 잡음만 더 정확하게 추출하고 측정 다이나믹 레인지를 확장할 수 있습니다.
정밀 측정과 신속 평가 모드의 차이는 무엇인가요?
정밀 측정은 평균 횟수 50회, RMS Average 검출기를 사용해 정확도를 높이고, 신속 평가는 평균 횟수 10회(PNOISE 기본값), Average(전압) 검출기를 사용해 빠르게 개략적인 특성을 확인합니다.
